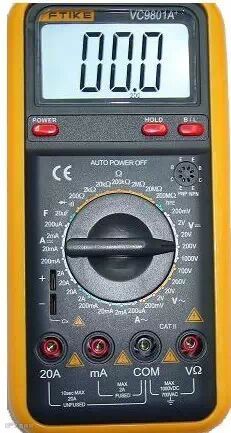

数字式测量仪表已成为主流，因为数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
图1

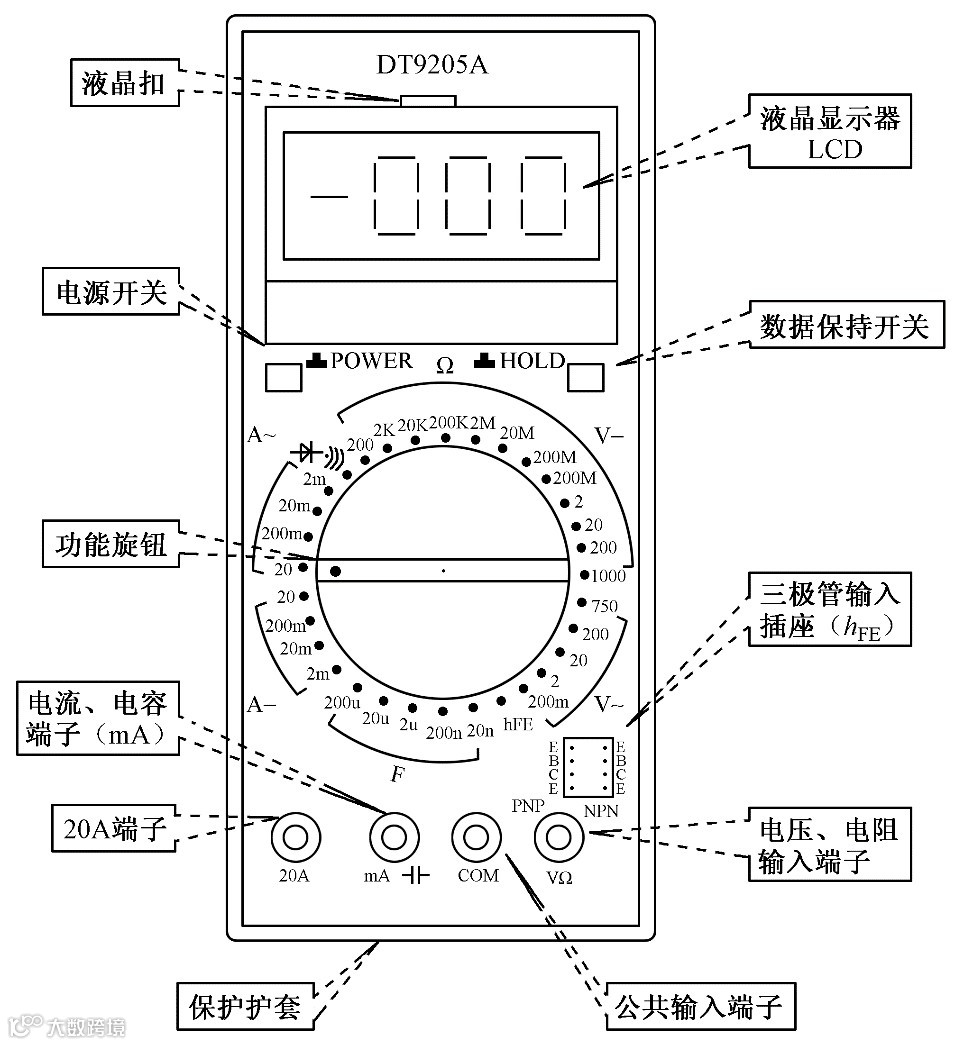

下面以该型数字万用表为例，简单介绍其使用方法和注意事项。
1、将黑表笔插入com端口，红表笔插入VΩ端口。

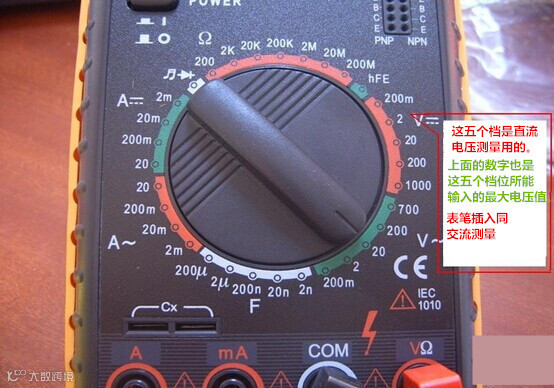

2、功能旋转开关打至V~(交流)，V-(直流)，并选择合 适的量程 。
3、红表笔探针接触被测电路正端，黑表笔探针接地或 接负端，即与被测线路并联。
4、读出LCD显示屏数字。
1、关掉电路电源。

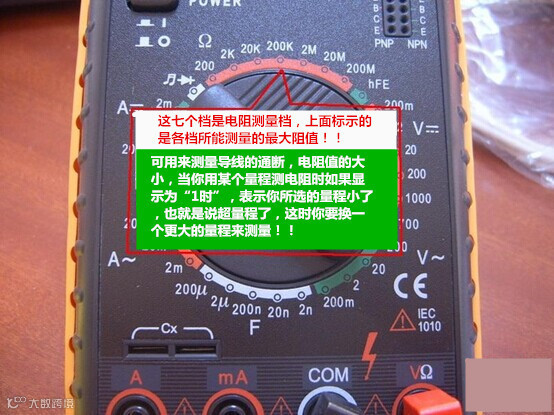

2、 选择电阻档（Ω）。
3、 将黑色测试探头插入 COM 输入插口。 红色测试探头插入 Ω 输入插口。
4、 将探头前端跨接在器件两端，或你想测电阻的那部分电路两端。
5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ）或兆欧（MΩ）。
1）二极管好坏的判断：转盘打在(
)档，红表笔插在右一孔内，黑表笔插在右二孔内，两支表笔的前端分别接二极管的两极，如下图所示，然后颠倒表笔再测一次。
测量结果如下：如果两次测量的结果是：一次显示“1”字样，另一次显示零点几的数字。那么此二极管就是一个正常的二极管，假如两次显示都相同的话，那么此二极管已经损坏，LCD上显示的一个数字即是二极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右，根据二极管的特性，可以判断此时红表笔接的是二极管的正极，而黑表笔接的是二极管的负极。

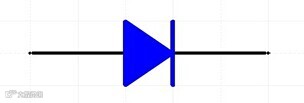

二极管最重要的一个特性是:
单向导通性
2）短路检查（判断线路通断）：
将转盘打在短路（
）档，表笔位置同上。用两表笔的另一端分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器发出声响。
1、断开电路；
2、黑表笔插入com端口，红表笔插入mA或者20A端口；
3、功能旋转开关打至A~(交流)，A-(直流)，并选择合适 的量程；
4、断开被测线路，将数字万用表串联入被测 线路中，被测线路中电流从一端流入红表笔， 经万用表黑表笔流出，再流入被测线路中；
5、接通电路；
6、读出LCD显示屏数字。
1、将电容两端短接，对电容进行放电，确保数字万用表的安全。

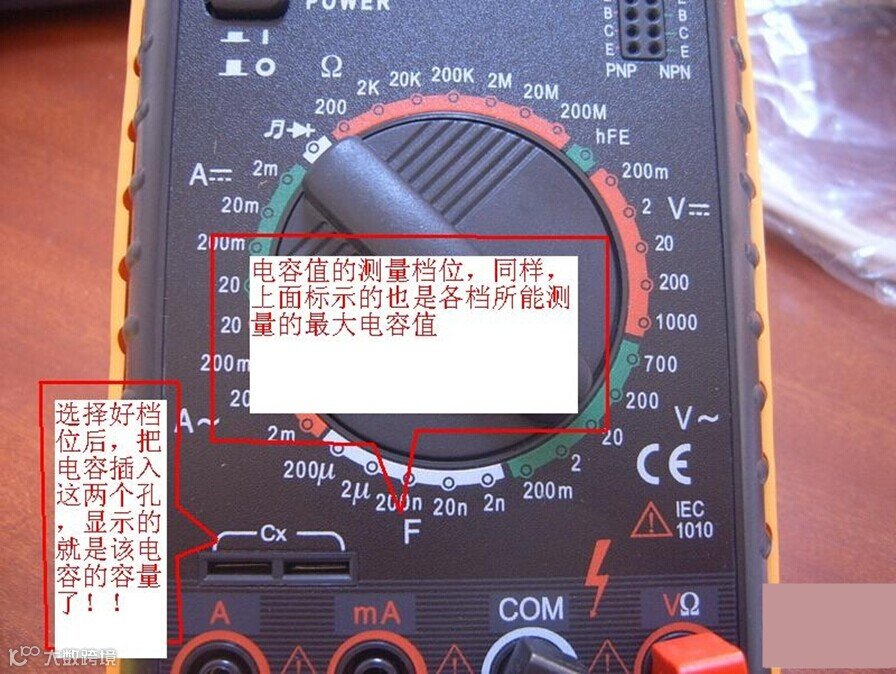

2、将功能旋转开关打至电容（C）测量档，并选择合适的量程。
3、将电容插入万用表C-X插孔。
4、读出LCD显示屏上数字。
小知识：电容的单位：
1F=1000mF=1000uF=1000nF=1000pF
1.如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，
再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
2.满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。
3. 测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。
4.当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电时，显示屏将显示“000”，或低位上的数字出现跳动。
5.禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。
