分享 | 深入理解USS通信协议

USS是英文“Universal Serial Interface”的缩写，中文翻译为“通用串行接口”。

USS协议（USS Protocol）是西门子公司推出的用于控制器（PLC/PG/PC）与驱动装置之间数据交换的通信协议。早期的USS协议主要用于驱动装置的参数设置，后因其协议内容简单、对硬件的要求比较低，也越来越多的被用于驱动器/变频器的通信控制。USS协议提供了一种低成本的、相对简单的控制方式，可用于一般水平的驱动装置控制。

USS协议主要有如下几个特点：

1、支持多点通信，物理层可使用RS485网络；

2、采用主-从的通信方式，网络中最多可以有1个主站（Master）和31个从站（Slave）；

3、单双工通信方式，可发送和接收，但不能同时进行；

4、报文简单可靠，数据长度可变；

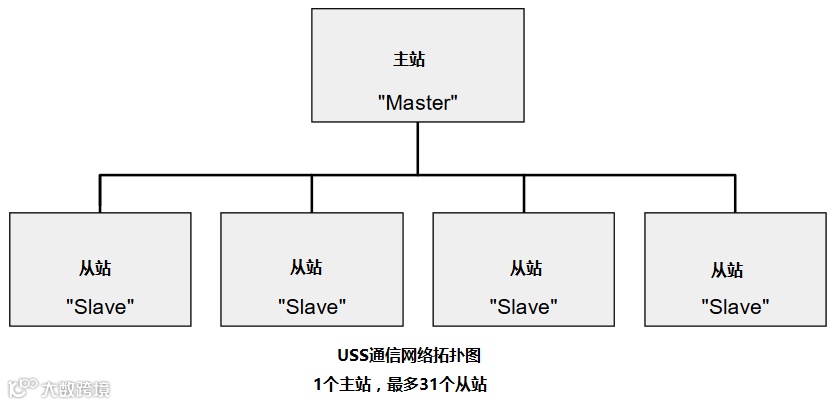

下面这张图，是USS通信网络的拓扑图：

在USS协议中，网络中只有1个主站，主站一旦确定不能更改；每次通信都必须由主站（Master）发起，主站发出的通信报文中包含了从站（Slave）的地址，只有被点名的从站可以应答主站的请求；从站与从站之间不能直接进行通信.

主站与从站之间的报文传输有三种方式：

1、周期性报文传输（Cyclic Telegram Transfer）：

在周期性报文传输过程中，主站每隔一段时间就发送报文给从站，每一个从站都可以接收到主站发送的报文；对于从站而言，当接收到的报文没有错误，并且报文中的地址是本站的地址时，从站必须应答；当主站接收到从站的应答后，便与从站建立了逻辑上的连接；在周期性报文传输中，主站与从站之间都会设置一个监控时间，当超时没有接收到报文时，会提示通信错误。

2、非周期性报文传输（Acyclic Telegram Transfer）：

一般来讲，报文的传输都是周期性的，但一些用于诊断和服务的报文可以非周期性的方式进行。在非周期性报文传输中，无法设置监控时间。

3、广播（Broadcast）：

主站通过将通信报文中的广播位置1来实现广播通信（详见后续报文结构）。在广播通信中，所有的从站都能收到广播报文，并且不需要应答。

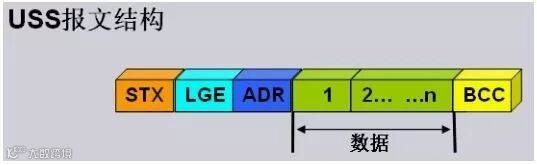

接下来我们来看看USS协议的报文结构，如下图：

STX：起始字节（Start of Text），值为02 Hex，表示报文的开始；

LGE：第二个字节，表示报文的长度；

ADR：第三个字节，表示从站的地址及其它信息；

1~n：n个字节，表示数据的内容（n≤252）；

BCC：最后一个字节，BCC校验码；

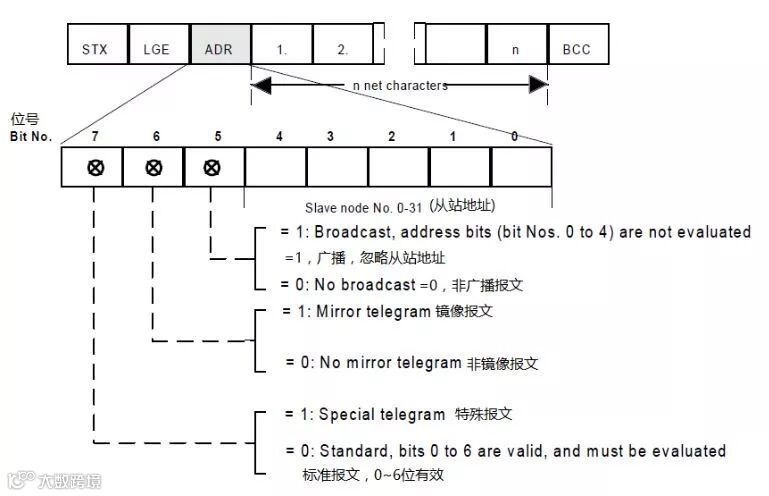

报文的长度LGE是指数据长度n加上ADR和BCC，也就是n+2个字节；地址字节ADR的第0~4位用来表示从站地址，第5位是广播标志位，第6位是镜像标志位，第7位是特殊用途标志位；如下图：

由于从站地址的范围是5个二进制位(bit)，因此能够表示的最大值为十进制数31，这也决定了USS协议最多能支持31个从站。

广播报文是把ADR的第5位置1；镜像报文是把ADR的第6位置1。当从站接收到主站的镜像报文后，会原封不动的将其发回给主站；镜像报文功能可在调试时用于测试网络通信的质量。

USS协议允许主站与从站之间传递不同于标准驱动装置的报文。这些非标准报文，被称为特殊报文。这样一来，在同一条总线上，就可能同时存在标准报文和特殊报文两种情况。为了进行区分，特殊报文的ADR地址的第7位被置1。具有特殊报文处理能力的从站可以接收特殊报文并进行处理，而普通从站会忽略特殊报文。
