施耐德M241 PLC OPC通讯的设置方法总结（内含惊喜）

施耐德Somachine V4

原厂视频公开课

2018年9月28日起，施耐德Somachine V4 在线视频培训课程已上线易维通，该培训由4堂课构成，已按教学计划全部上线，欢迎有需要的朋友在文末查看报名方式！

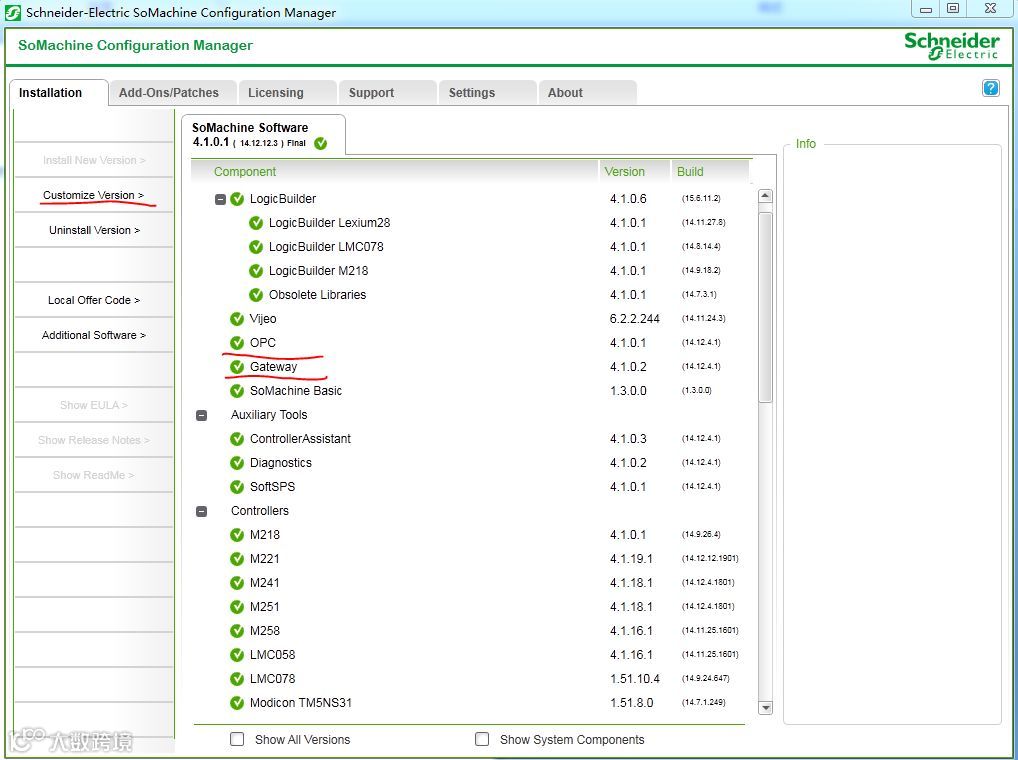

1、用SoMachine安装软件安装OPC组件和网关，打开“SoMachine Configuration Manager”程序配置

2、安装好后点击右下角任务栏的“网关托盘”应用程序，查看网关是否启动，正常时网关应处于启动状态注意：OPC 服务器和控制器之间的通讯可通过以下接口执行： Gateway V3

3、安装实验客户端OFS Client，安装包名称为“OFS_V3.50_2913_DEMO_SP8”

4、通过SoMachine软件配置PLC

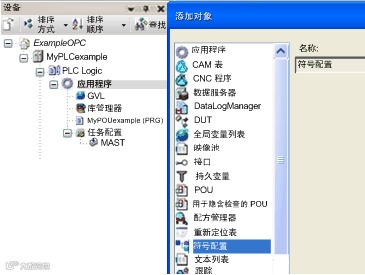

通过右键单击应用程序项并执行添加对象 → 符号配置... 命令在您的应用程序中创建一个符号配置对象。

5 、打开符号配置，配置允许OPC访问的变量，配置好后将程序下载到PLC中

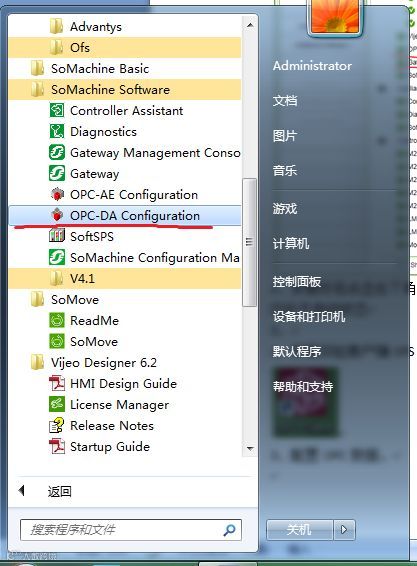

6、配置OPC数据，打开开始菜单，中的OPC-DA Configuration程序

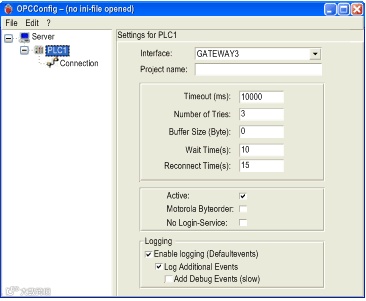

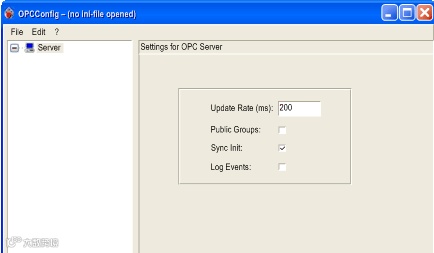

启动该工具后，它会按下述方式显示，包含缺省的公共设置：

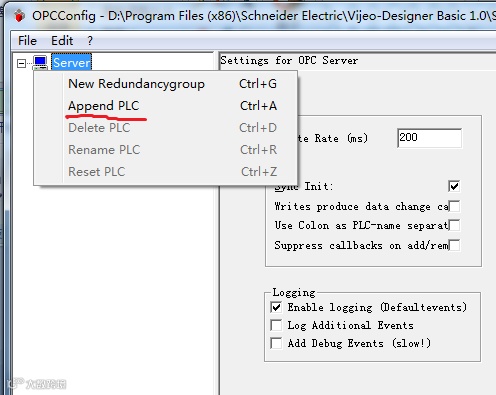

单击服务器图标并执行附加 PLC 命令：

从接口列表中选择 GATEWAY3

双击 PLC1 项以便为其重新命名（例如：MyPLCexample）

双击连接图标，然后单击编辑按钮。

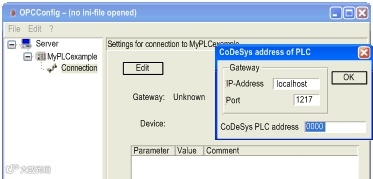

结果：将显示 PLC 的 CoDeSys 地址对话框

要能够从 OPC 客户端访问变量，请输入控制器地址（例如：MyPLCexample）。该地址可在您项目的SoMachine 通讯设置对话框中找到。

该地址既可以是物理地址，也可以是逻辑地址。要避免项目中存在众多设备时重新配置地址值，应使用逻辑地址。

逻辑寻址

在我们的示例中，该地址为：MyPLCexample。

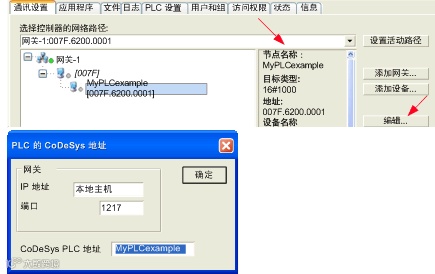

直接在您项目中输入 MyPLCexample 的通讯设置中给出的节点名称。要配置节点名称，请单击编辑按钮。

物理寻址

在我们的示例中，该地址为：007F.6200.0001

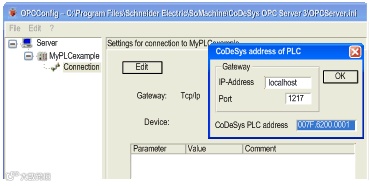

继续执行下列步骤：采用此地址并配置 PLC 的 CoDeSys 地址的值：

点击确定按钮。

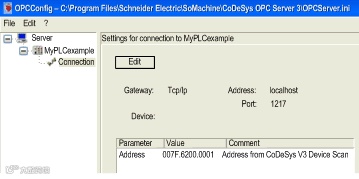

结果：将显示以下对话框：

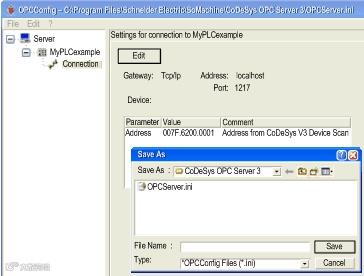

打开文件菜单并执行另存为命令。单击确定按钮，此时将显示以下对话框：

选择 OPCServer.ini 并单击保存。

注意： 文件名必须为 OPCServer.ini。

请勿使用其他文件名。 在安装 OPC 服务器后，应当提供它以供 OPC 客户端选用（例如用于可视化)。OPC服务器的名称为 CoDeSys.OPC.DA。

一旦客户端建立连接，OPC 服务器将由操作系统自动启动。一旦客户端关闭了自己与服务器之间的连接，OPC 服务器将自动终止。

在任务栏中将不存在 OPC 服务器图标。它将仅作为进程显示在 Windows 任务管理器中。在未运行 SoMachine 的 PC 上执行 OPC 客户端要在没有安装 SoMachine 的 PC 上执行 OPC 客户端，请执行以下步骤：

• 请参考 SoMachine 安装和配置管理器用户指南中的安装 CoDeSys OPC 服务器一章：

• 在运行 OPC 客户端的 PC 上安装网关。

• 您需要启动 WinCoDeSysOPC.exe 文件，具体取决于 OPC 客户端。

• 将文件 OPCServer.ini 复制到安装了 WinCoDeSysOPC.exe 的同一目录中。

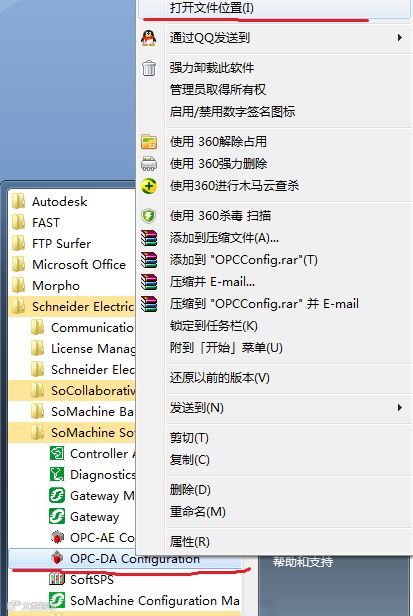

7、在开始菜单中右键点击OPC-DA Configuration程序，选择打开文件位置

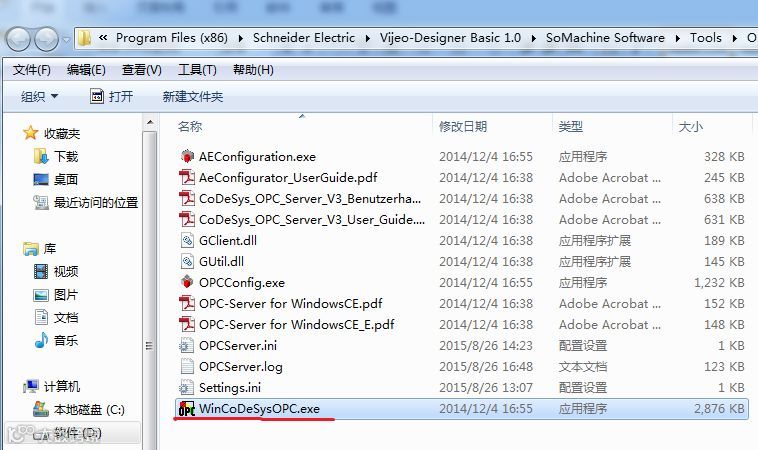

双击下图中的文件

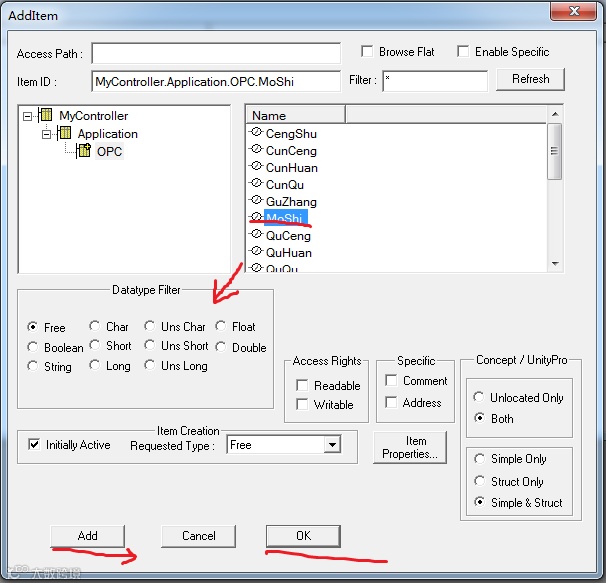

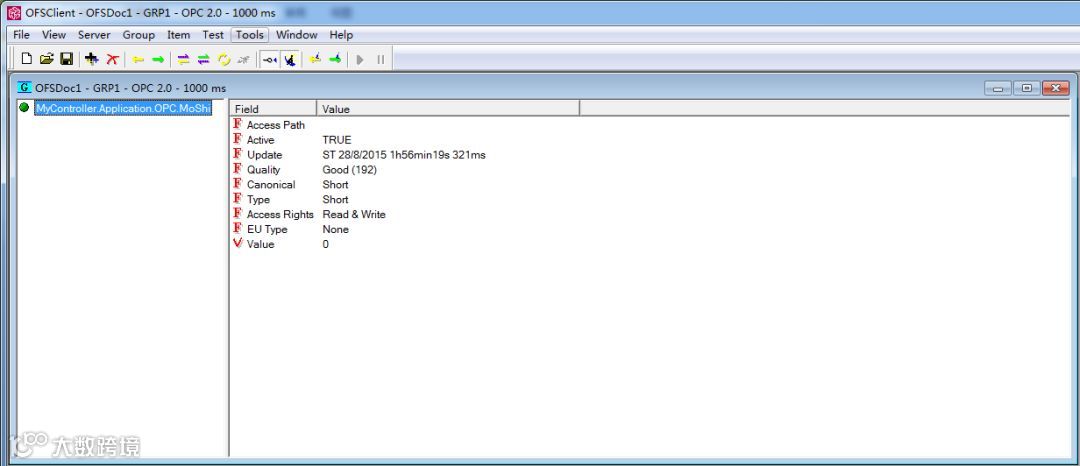

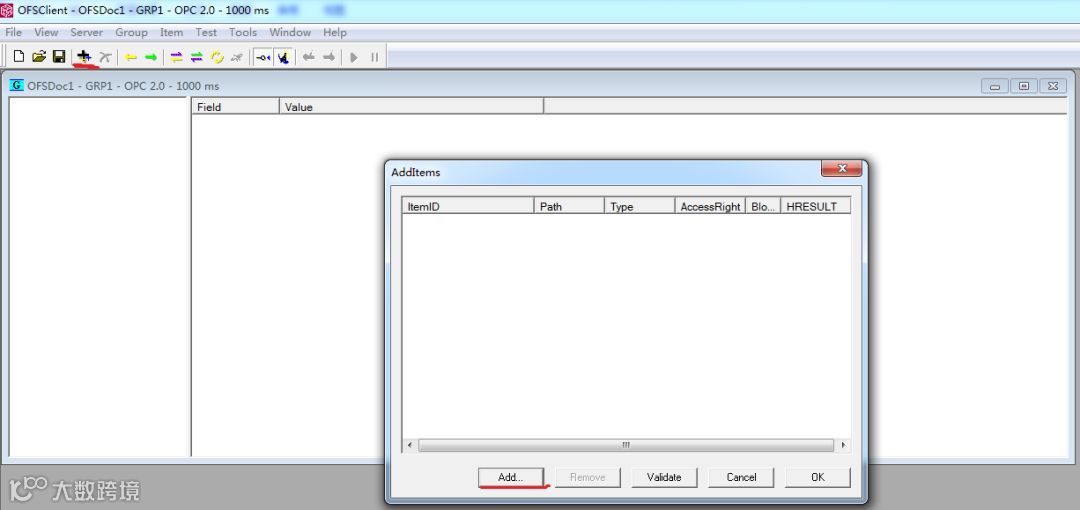

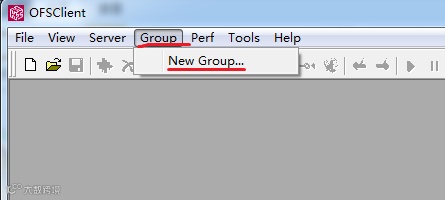

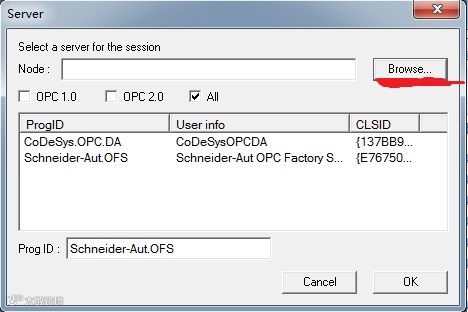

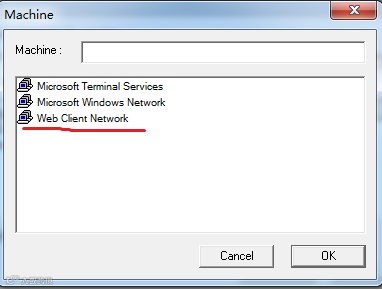

在任务管理器中可以看到这个程序在运行8打开OFS Client程序
