本期解决很多小伙伴们的疑问，labview如何与plc进行opc通讯。什么是服务端，什么是客户端等等问题。本文以西门子S7-200为例进行说明。
1、通过串口和NI opc server访问plc

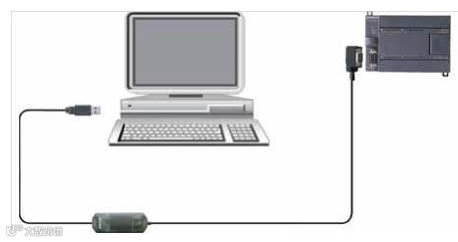

硬件开发环境：plc cup一台、RS232/PPI电缆一根、连接方式如下图。
软件开发环境：labview、DSC安装包、Micro/Win（s7-200编程软件）
plc编程：

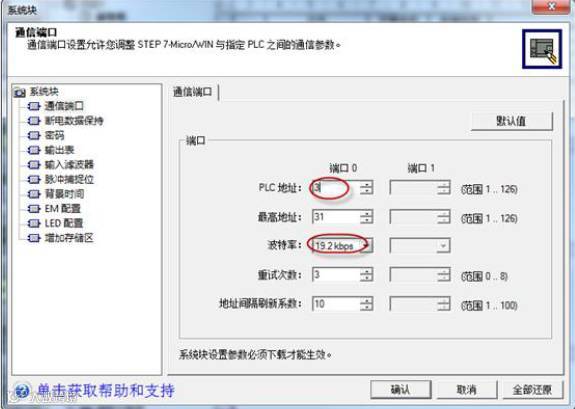

打开Micro/Win--系统块--设置好地址和波特率（保持和后续NI opc server一致）；

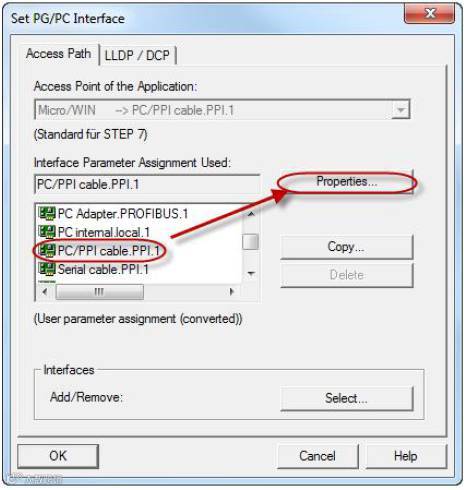

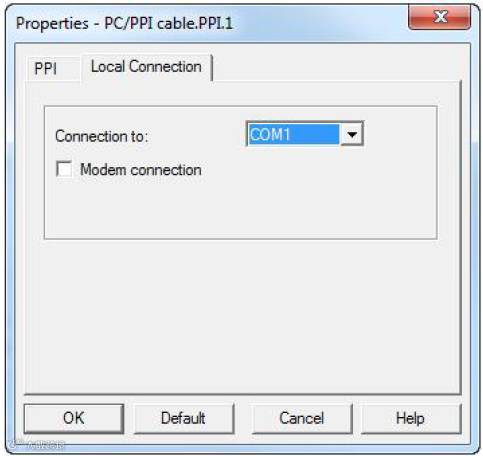

设置pg/pc接口，PC/PPI cable PPI.1→Properties，选择能识别的串口，并编程，下载至plc。
labview编程：

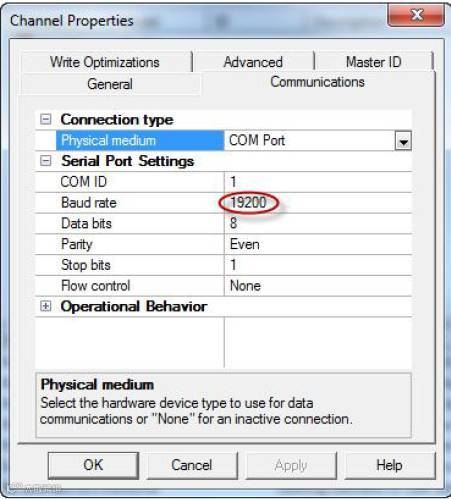

在NI opc中新建工程，选择设备为S7-200，配置波特率、地址要和plc配置一致。
在labview中建立OPC Client 的IO Server，其中数据的读取方法与modbus通讯类似.
2、通过以太网和NI OPC Server 连接到PLC
硬件开发环境：plc cup一台、RS232/PPI电缆一根、以太网通讯模块。连接方式如下图。
软件开发环境：labview、DSC安装包、Micro/Win（s7-200编程软件）
plc编程：

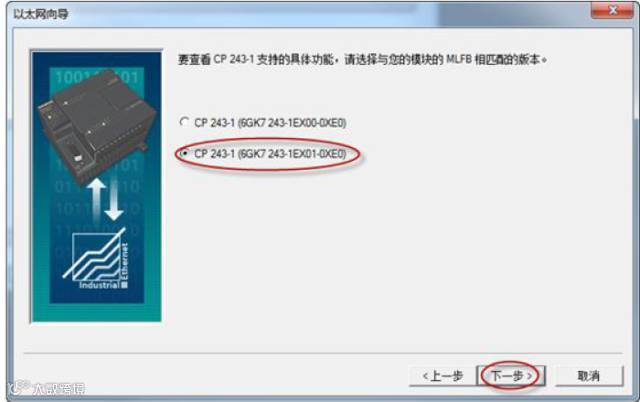

新建一个S7-200 工程，确信使用RS232/PPI 电缆连接正常，点击工具→以太网向导，选择对应的以太网通讯模块编号

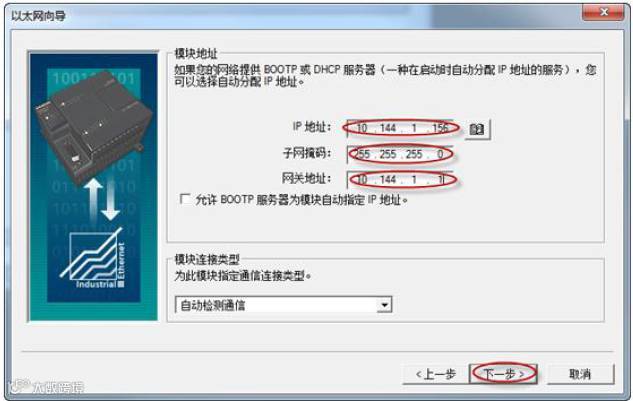

设置IP地址，确保PLC和PC在同一个网络内
把PLC 设置为服务器，下面本地TSAP 使用默认10.00，远程TSAP 设置为10.11，接受所有连接请求（这两个TSAP 需要记住，后面会使用到），下一步直到完成。

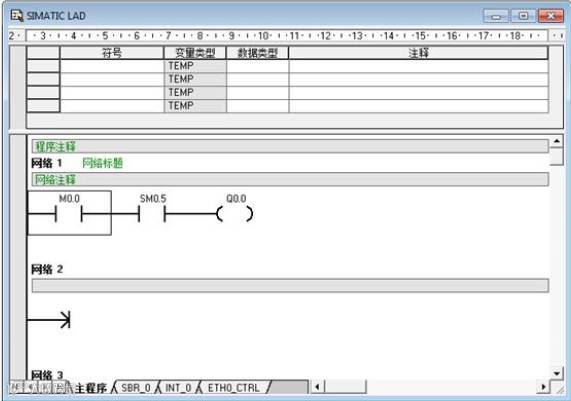

编程如下：

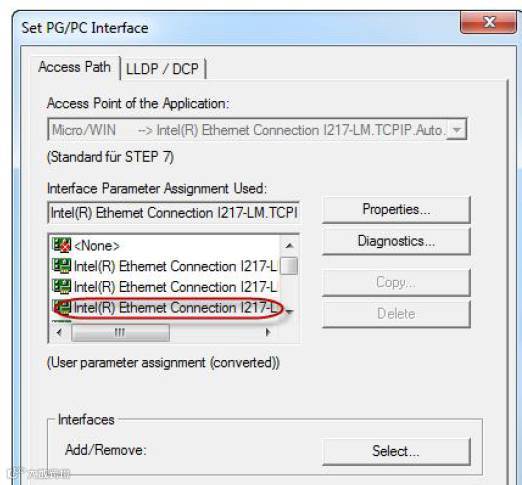

将pg/pc设置为网口，并下载程序
Labview程序：与第一个类似。
3、labview访问西门子OPC server
硬件开发环境：plc cup一台、RS232/PPI电缆一根、以太网通讯模块。连接方式如下图。
软件开发环境：labview、DSC安装包、Micro/Win（s7-200编程软件）、安装pc access软件（西门子opc server软件）
plc编程：

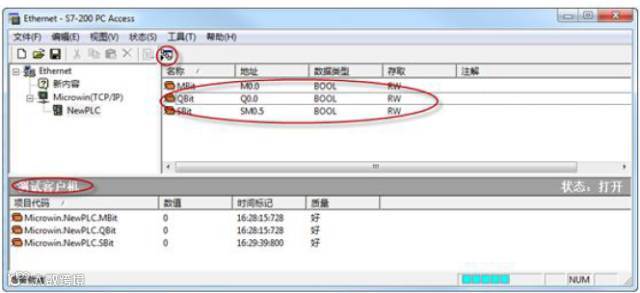

需要对pc access进行设置，需要访问的I/O点在软件里配置即可。如图
labview编程：

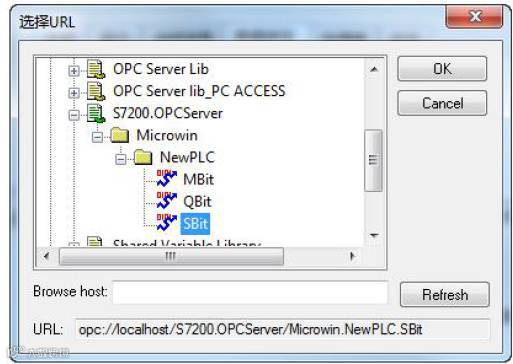

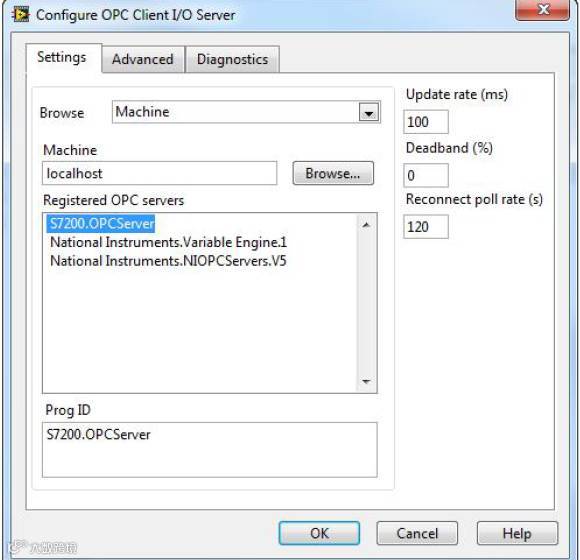

用labview I/o server来实现。方法与2类似。在opc配置时，选择S7200.OPCServer即可
4、Datasocket访问西门子opc server

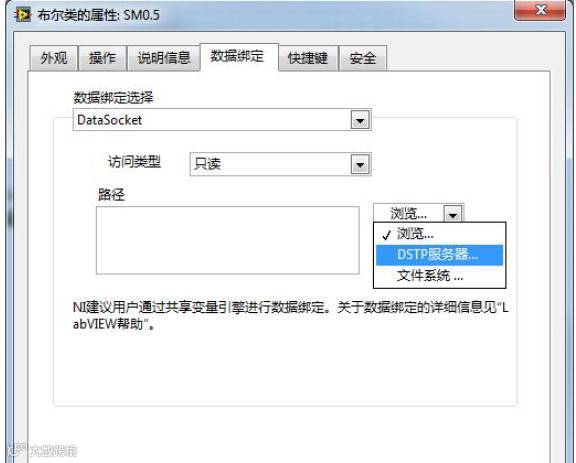

硬件、plc编程及软件环境与3类似，只是在labview编程中，参照3进行。在得到的数据变量上绑定即可。
文章来源：小林子labview
