今天要分享的是Modbus TCP V4.0版本中S7-1200作Modbus TCP服务器的相关指令。
S7-1200 Modbus TCP 通信指令块
STEP 7 V13 SP1 软件版本中的Modbus TCP库指令目前最新的版本已升至V4.0，该版本的使用需要具备以下两个条件：
1. 软件版本： STEP 7 V13 SP1及其以上
2. 固件版本： S7-1200 CPU 的固件版本V4.1

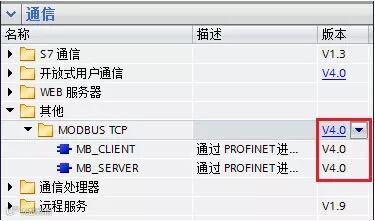

图1. Modbus TCP V4.0 版本指令块
S7-1200 Modbus TCP 实验环境
下面以两台S7-1200之间进行Modbus TCP 通信为例，详细阐述客户端与服务器侧如何编程及通信的过程。表格列出了具体的实验环境：

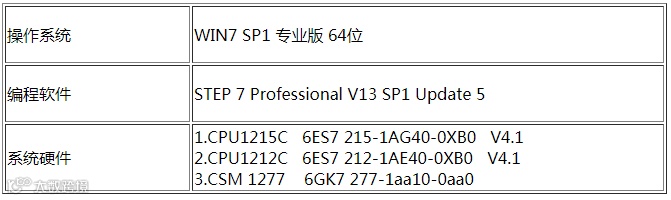

表1. Modbus TCP 通信的实验环境

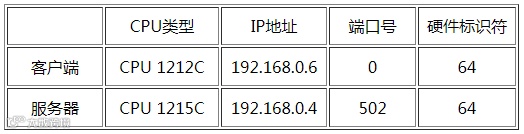

表2. Modbus TCP 通信双方的基本配置

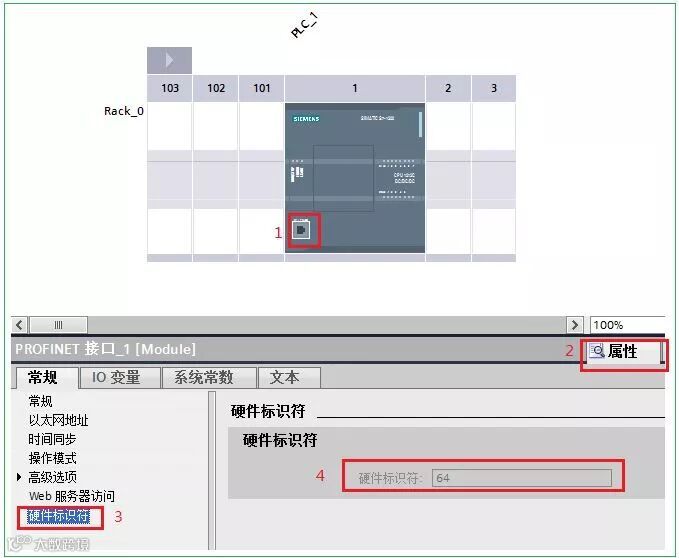

硬件标识符是在“设备组态”中，双击 PROFINET 接口，然后在“属性”中的“硬件标识符”中查看。
图2. S7-1200设备的PROFINET接口硬件标识符
S7-1200 Modbus TCP 服务器编程
“MB_SERVER”指令将处理 Modbus TCP 客户端的连接请求、接收并处理 Modbus 请求并发送响应。

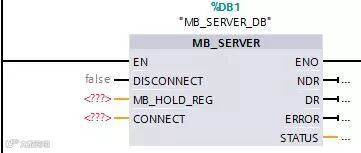

1. 在“ 程序块-> OB 1"中调用“MB_SERVER”指令块，然后会生成相应的背景DB块，点击确定，如图3所示。
图3. 调用MB_SERVER指令块
该功能块的各个引脚定义如下：

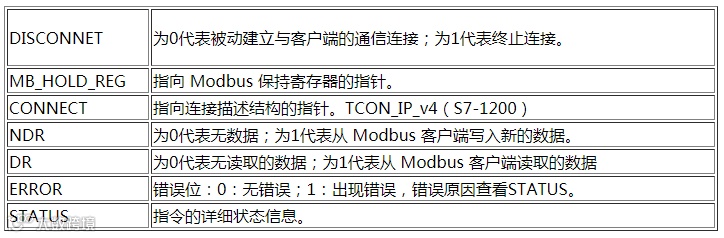

表3. MB_SERVER 各个引脚定义说明
2. CONNECT 引脚的指针类型

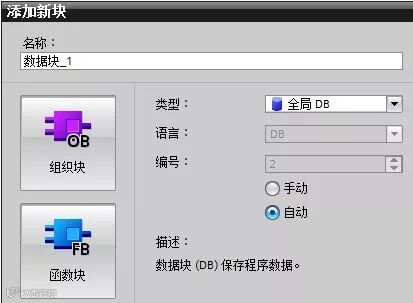

第一步，先创建一个新的全局数据块 DB2，如图4所示：
图4. 创建全局数据块

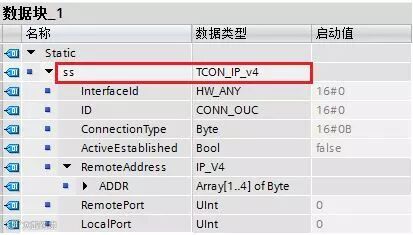

第二步，双击打开新生成的 DB2 数据块，定义变量名称为“ss"，数据类型为“TCON_IP_v4”（可以将 TCON_IP_v4 拷贝到该对话框中），然后点击“回车”按键。该数据类型结构创建完毕。如图5所示：
图5. 创建 MB_SERVER 中的 TCP 连接结构的数据类型
各个引脚定义说明如下：

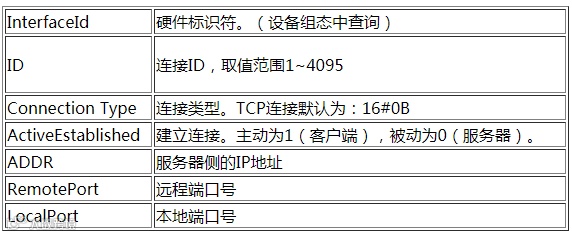

表4. TCON_IP_v4 数据结构的引脚定义

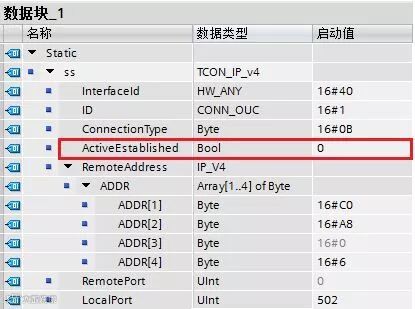

客户端侧的IP地址为192.168.0.6，端口号为0，所以 MB_SERVER 服务器侧该数据结构的各项值如图6所示。
图6. MB_SERVER 服务器侧的 CONNECT 数据结构定义
3. S7-1200 服务器侧 MB_SERVER 编程

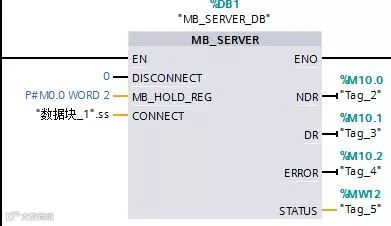

调用MB_SERVER指令块，实现被客户端读取2个保持寄存器的值，如图7所示。
图7. MB_SERVER 服务器侧编程
注意：MB_HOLD_REG 指定的数据缓冲区可以设为 DB 块或 M 存储区地址。DB 块可以为优化的数据块，也可以为标准的数据块结构。
S7-1200 MODBUS TCP 通信调试
S7-1200 MODBUS TCP 服务器侧准备数据，用于客户端读访问，如图8所示。

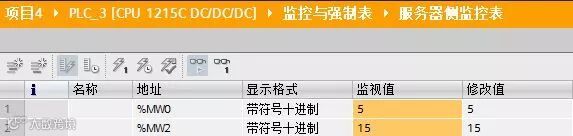

图8. 服务器侧监控表
S7-1200 MODBUS TCP 客户端侧，给 MB_CLIENT 指令块中 REQ 引脚一个上升沿，监控数据读取成功。如图9所示。

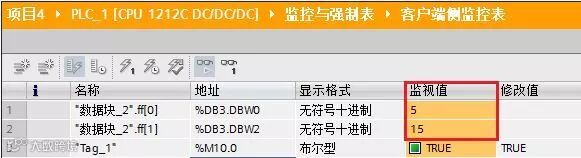

图9. 客户端侧监控表
