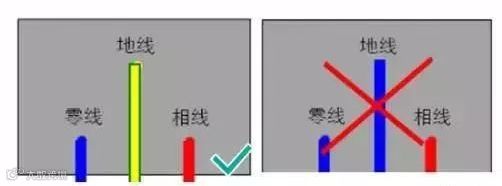

按照接线标准

火线(L)颜色须用红色、黄色、绿色

零线(N)颜色须用黑色、蓝色

地线(PE)颜色须用黄、绿双色线

面对3孔插座，左零，右火，中间地

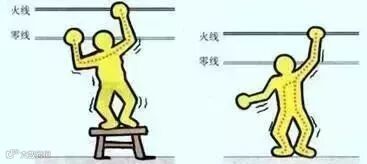

家庭电路中零线、火线的判断方法

1、通电，用电笔测，会亮的全是火线。

2、将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，刚才不亮，现在亮的全是零线，剩下不亮的全是地线。

最简单的方法：用电笔确定火线后,分别用两根裸线和火线接在220V灯泡上,从亮度上就可以区别零和地.亮的是零,稍暗的是地。（要注意安全呦）

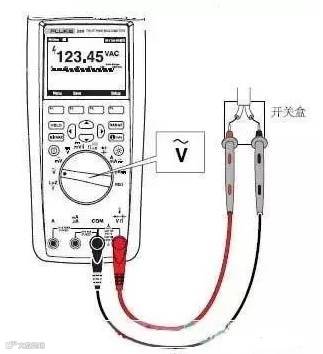

利用万用表判断火线和零线

将万用表置于交流档500v，手捏一表笔，另一表笔分别触接电源线，有电压高的是火线，低的是零线，电压为0的是地线。

PS：要是交流档打的是对的，电压要比实际值小，要是一不小心打错到了电阻档，你就会和万用表一起挂掉呦

小贴士：零线对地电阻小于4欧为可靠接地。用万用表置于交流档地250v测火线与零线、火线与地线的压差，两值相差在5v以下为可靠接地。

零线和地线接错的后果

一、因为是交流电，所以火和零互换对电器没什么影响。面对3孔插座，左零，右火，主要是维修时使用。

二、零和地接反或混接，这种情况比较危险。因为地线如果接到零线上，会导致设备外壳带电。（一般设备正常时外壳几乎不带电）

三、进户的地线可以临时做零线用（这样电表不转，属于偷电），但如果你想做长久的用，有许多不利因素，如：由于接地点环境的变化（雷雨、湿度等）导致电压不稳；变电所因素使火线对地电压达到380V等，都能导致用电设备很容易受到影响及严重损坏。
