现如今，高楼大厦林立
电梯的诞生为我们解决了爬楼的麻烦
如果没有电梯
简直不能想象
每天进出会有多么的麻烦和辛苦
那么，必不可少的电梯
是怎么工作运行的呢？
干货下载：（点击标题试试）
《免费获得2000G电气自动化、机械等工程领域的资料及软件》
让我们先来看看下面这个视频
看完这个可能你要问了
那扶梯的工作原理呢？

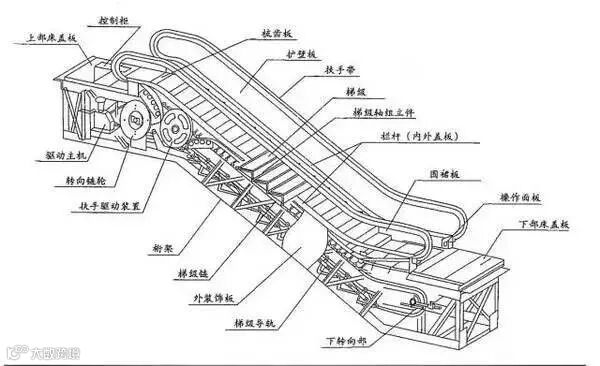

先让我们来看看这张结构图
结构图没有看明白？

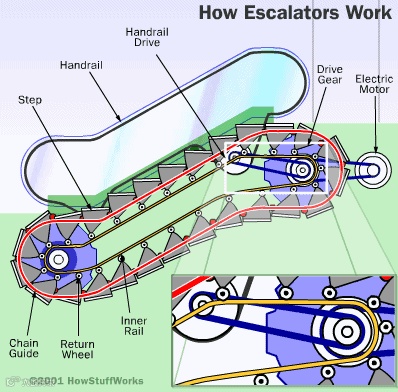

看看这张动图就能明白了
下有解说：

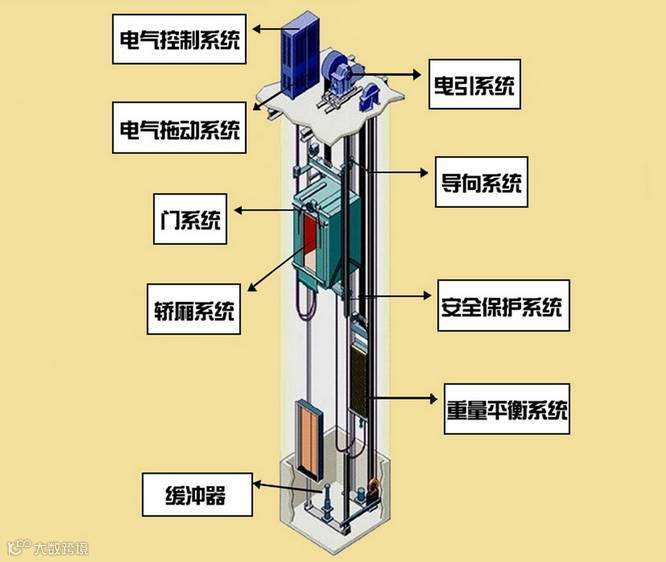

电梯结构与原理图解
电梯系统解说
电梯系统共包括八大系统，分别是曳引系统、导向系统、轿厢、门系统、重量平衡系统 、电力拖动系统、电气控制系统、安全保护系统。
1曳引系统
曳引系统的主要功能是输出与传递动力,使电梯运行;曳引系统主要由曳引钢丝绳,导向轮,反绳轮组成。
2导向系统
导向系统的主要功能是限制轿厢和对重的活动自由度,使轿厢和对重只能沿着导轨作升降运动;导向系统主要由导轨,导靴和导轨架组成。
3轿厢
轿厢是运送乘客和货物的电梯组件,是电梯的工作部分;轿厢由轿厢架和轿厢体组成。
4门系统
门系统的主要功能是封住层站入口和轿厢入口;门系统由轿厢门,层门,开门机,门锁装置组成。
5重量平衡系统
系统的主要功能是相对平衡轿厢重量,在电梯工作中能使轿厢与对重间的重量差保持在限额之内,保证电梯的曳引传动正常.;系统主要由对重和重量补偿装置组成。
6电力拖动系统
电力拖动系统的功能是提供动力,实行电梯速度控制; 电力拖动系统由曳引电动机,供电系统,速度反馈装置,电动机调速装置等组成。
7电气控制系统
电气控制系统的主要功能是对电梯的运行实行操纵和控制.;电气控制系统主要由操纵装置,位置显示装置,控制屏(柜),平层装置,选层器等组成。
8安全保护系统
保证电梯安全使用,预防危害人身安全的事故发生.;由电梯监控,电梯楼层显示器,限速器,安全钳,缓冲器,端站保护装置组成。
