电工必懂的7张电路图，全看懂的给你点个赞！

点击阅读原文，进入【知识库】

搜索【电路】看更多文章和视频！

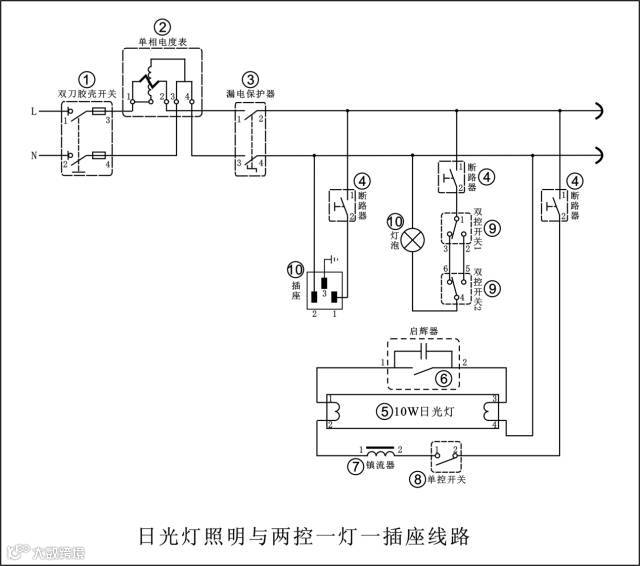

1.日光灯照明与两控一灯一插座线路

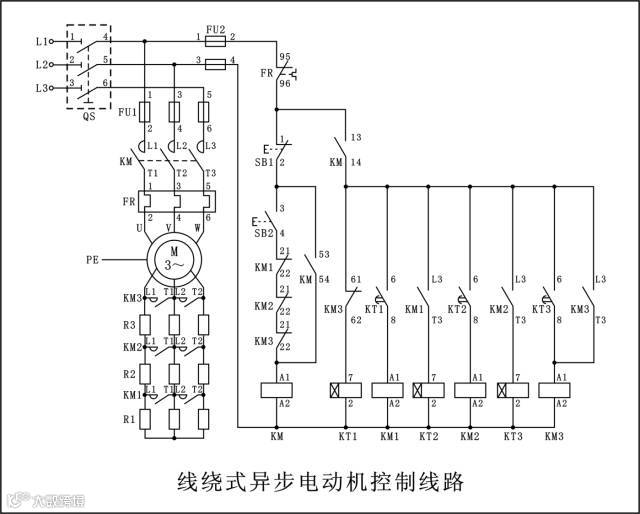

2.线绕式异步电动机控制线路

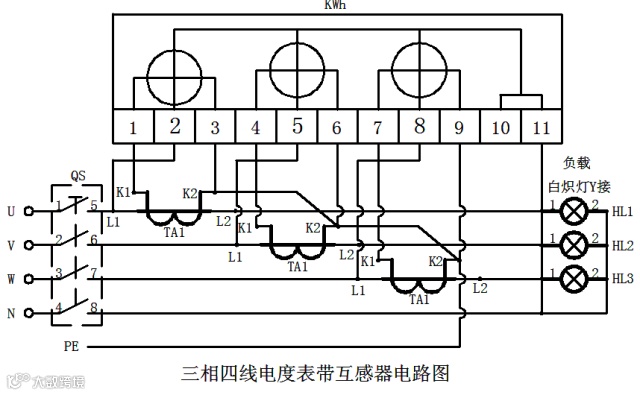

3.三相四线电度表带互感器电路图

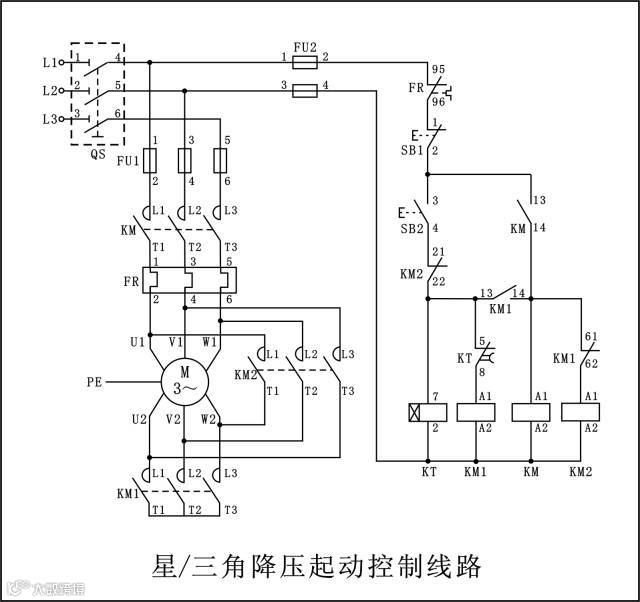

4.星/三角降压起动控制线路

5.双重联锁正、反转控制线路

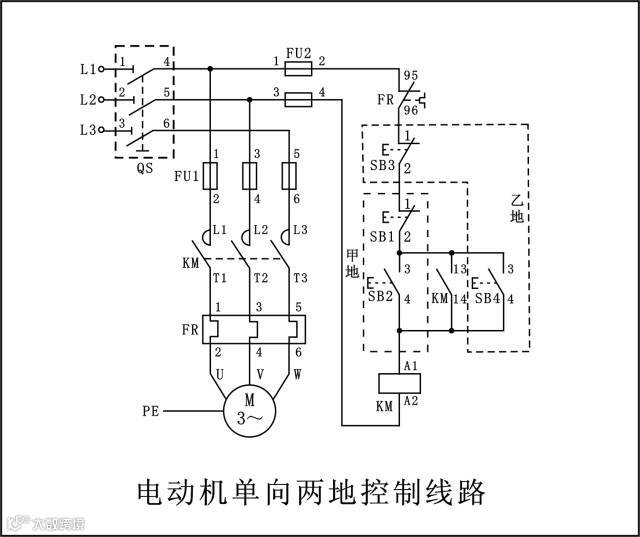

6.电动机单向两地控制线路

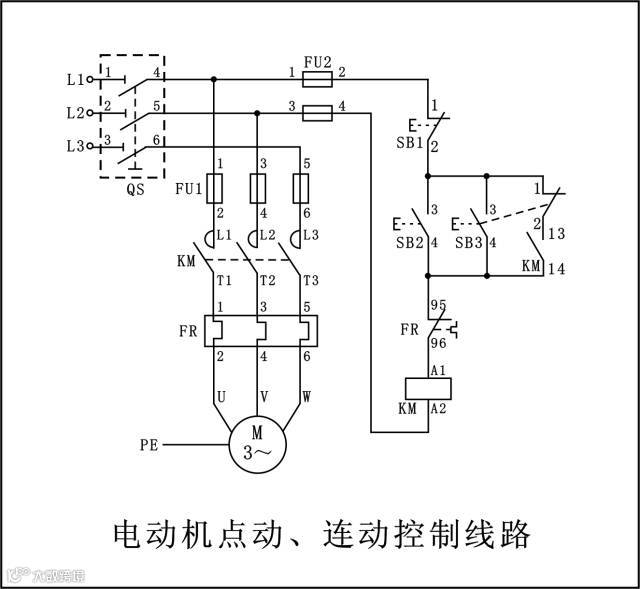

7.电动机点动、连动控制线路
