根据原理图绘制接线图是开关柜厂非常重要的工作，接线图的准确性，易读性关系到电气柜生产的质量和进度，更关系到成本。电气装配行业竞争压力如此之大的情况下，一点细节的把握就足以在众多竞争者中脱颖而出，获得更多的机会。
首先，要弄清楚什么叫做电气原理图，什么叫做电气接线图。
1 什么是控制原理图
控制原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。电气原理图一般由主电路、控制电路、保护、配电电路等几部分组成。
2接线图的任务
接线图的任务：绘制和标明接线端子的进线与出线关系
1）实现门板过渡和柜间过渡任务的接线端子
规范规定：活动连接必须经过接线端子。对于电流测量和显示回路而言，首先用导线从电流互感器连接到靠近门板的端子上，再从端子的另一侧用导线连接到电流表上。

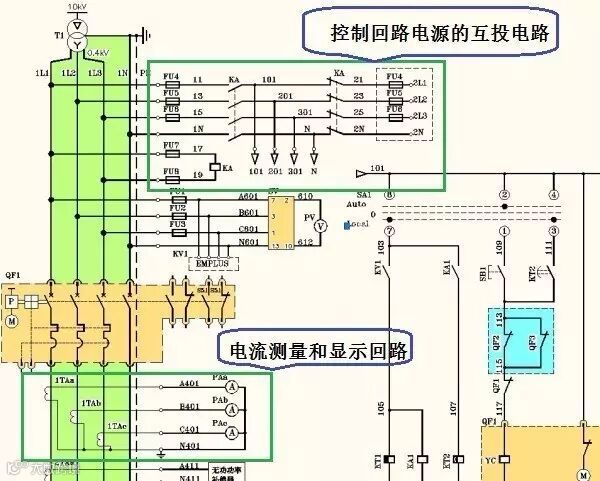

以电流测量和显示回路为例：
在这里，我们看到了三个电流互感器，符号是1TAa~1TAc，还看到三个电流表，符号是PAa~PAc。电流表一般安装在开关设备的门板上，而电流互感器则安装在开关设备的内部。因此，在布线时就必须考虑到活动连接的问题。

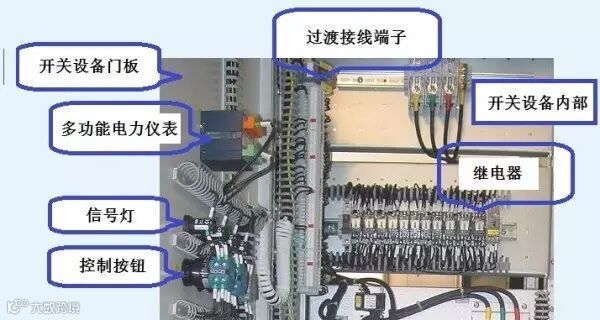

从图中我们看到柜内的各种开关电器，还有门板上的控制按钮、信号灯和多功能电力仪表。多功能电力仪表的电流信号线就来自于电流互感器。
过渡接线端子，它的任务就是过渡柜内与门板上的开关电器之间的导线连接。
2）远程控制线、信号线的进线和出线的接线端子
所谓远程控制线、信号线一般用于远程控制，也包括DCS的干接点测控线。
所谓干接点，指的是电源由测控装置提供，被测线路不提供电源。
接线图的第二个任务：标明某根线来自何处，去向何方

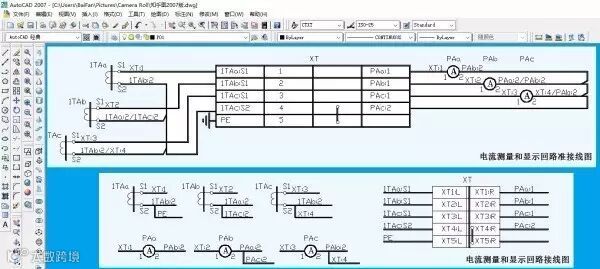

现在，我们再来看电流测量和显示回路图。如下：
3如何从控制原理图绘制接线图
从控制原理图绘制接线图是一件需要耐心的工作。绘制接线图一定要对开关电器实际接点标记十分熟悉。例如交流接触器的一次回路标记是1、2、3、4、5、6等等，而二次回路的常闭接点标记为11、12、21、22、31、32、41和42等等，二次回路的常开接点标记则为13、14、23、24、33、34、43、44等等。
另外，在接线端子处，由于大量的线在此集中，所以二次线在此构成线束。
俗话说磨刀不误砍柴工，解决的办法是这样的：
按标准绘图方法绘制控制原理图。
这里所指的标准方法，不但包括图符符合ISO和国家标准，同时，该连接的导线一定要真正的连接；通过ACAD自己的数据库和VBA，再配套相关软件，自动转换成接线图；
将接线图发给自动线束制作机，让它按图纸要求生成线束，并打印所有线头线尾的标记——号码管。
严格按照这个标准，既能够实现图纸转换的准确性，降低人工成本，又提高了质量。工人们只需要把线束安装到端子附近，把线头接到各个部位即可。
对于普通的中小成套开关柜制造企业，没有能力去配置这些线束设备，但却有另外一个捷径，既让ACAD自动生成接线图。ACAD是能与EXCEL交换信息的，由于接线图并非一定要绘制成图，我们也可以用EXCEL的表格形式把导线的线头线尾标记记录下来，这样，工人们拿着EXCEL表格，照样能施工。
