1MPI通讯
S7-200 PLC与S7-300PLC之间采用MPI通讯方式时，S7-200PLC中不需要编写任何与通讯有关的程序，只需要将要交换的数据整理
到一个连续的V存储区当中即可，而S7-300PLC中需要在组织块OB1（或是定时中断组织块OB35）当中调用系统功能X_GET（SFC67）和X_PUT(SFC68)，以实现S7-200PLC与S7-300PLC之间的通讯。调用SFC67和SFC68时VAR_ADDR参数填写S7-200的数据地址区，由于S7-200的数据区为v区，这里需填写P#DB1.DBX×× BYTE n 对应的就是S7200V存储区当中VB××到VB（××＋n）的数据区。例如交换的数据存在S7-200中VB50到VB59这10个字节当中，VAR_ADDR参数应为P#DB1.DBX50.0 BYTE 10.
首先根据S7-300的硬件配置，在STEP7当中组态S7-300站并且下载，注意S7-200和S7-300出厂默认的MPI地址都是2，所以必须修改其中一个PLC的站地址，例子程序当中将S7-300MPI地址设定为2，S7-200地址设定3，另外要分别将S7-300和S7-200的通讯速率设定一致，可设为9.6K，19.2K，187.5K三种波特率，例子程序当中选用了19.2K的速率。
S7-200PLC修改MPI地址可以参考下图：

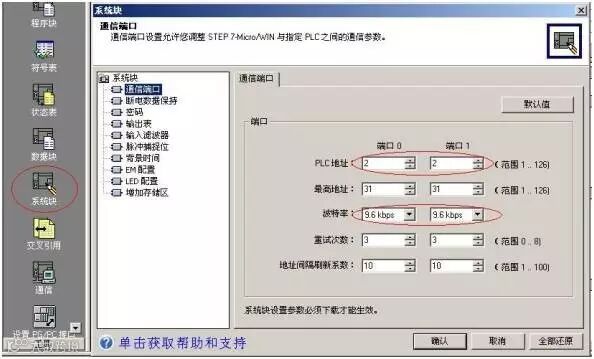

图1 S7-200设置MPI地址
S7-300PLC修改MPI地址可以参考下图：

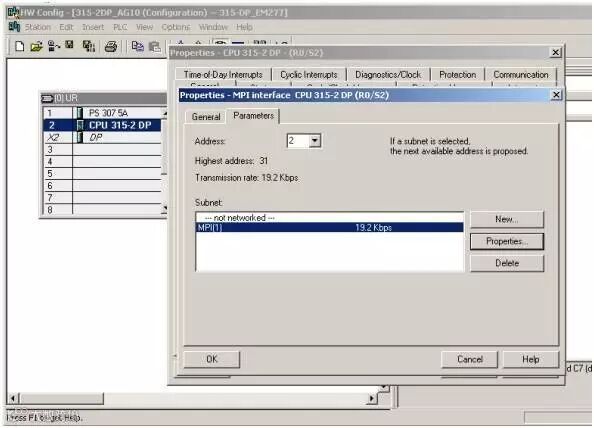

图2 S7-300设置MPI地址

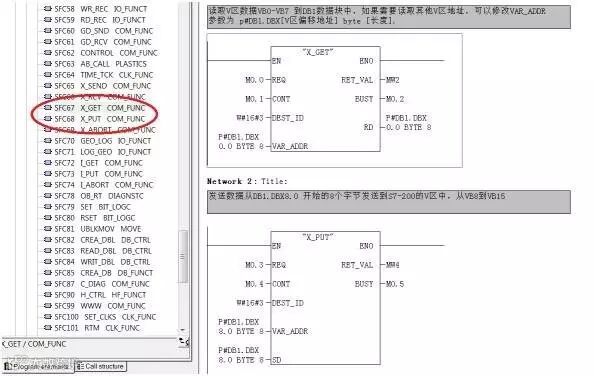

例子程序在OB1当中调用数据读写功能块：SFC67和SFC68，如下图：
图3 程序编写分别在STEP7MicroWin32 和STEP7当中监视S7-200和S7-300PLC当中的数据，数据监视界面如下：
图4 S7-200监控结果

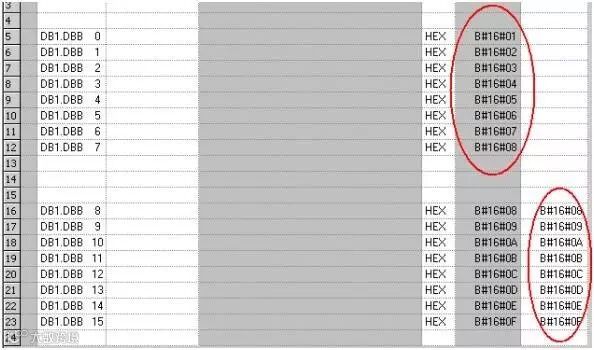

图5 S7-300监控结果
通过CP5611，STEP7 MicroWin32，Set PG/PC Interface可以读取S7200和S7300的站地址，如下图：

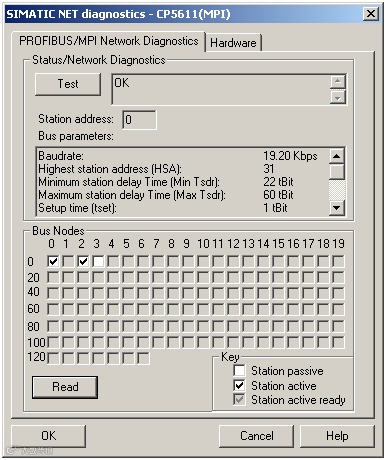

图6 CP5611诊断结果（站地址0为进行编程的计算机）
图7 使用STEP7MicroWin32诊断结果
2 PROFIBUS通信
S7-300与S7-200通过EM277进行PROFIBUS DP通讯，需要在STEP7中进行S7-300站组态，在S7-200系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在V存储区，并且S7-300组态EM277从站时设置正确的地址即可。

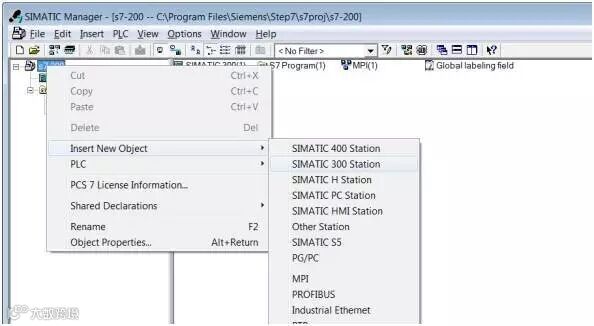

插入一个S7-300的站：
图8 S7-300组态

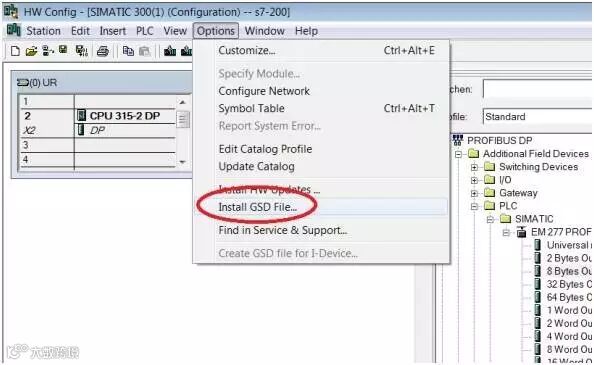

选中STEP7的硬件组态窗口中的菜单 ，导入SIEM089D.GSD文件，安装EM277从站配置文件，如下图：
图9 安装GSD在SIMATIC文件夹中有EM277的GSD文件：

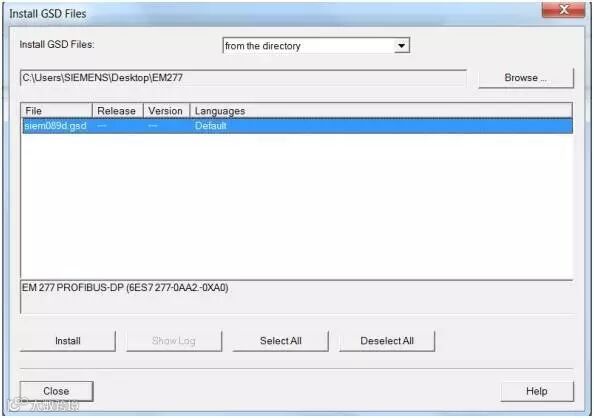

图10 安装GSD

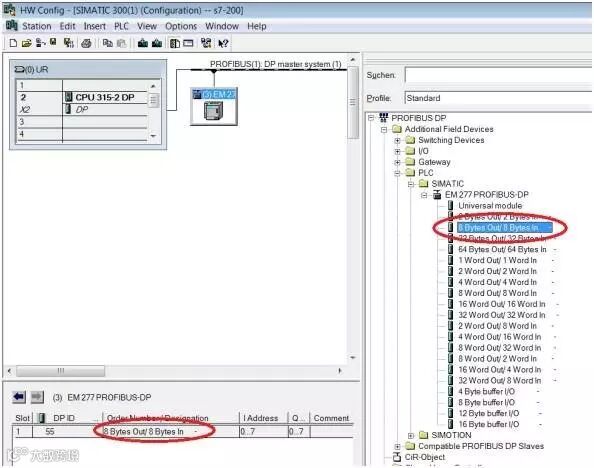

导入GSD文件后，在右侧的设备选择列表中找到EM277从站，,并且根据通讯字节数，选择一种配置，本例选择8字节入/8字节出的方式，如下图：
图11 通信区域组态

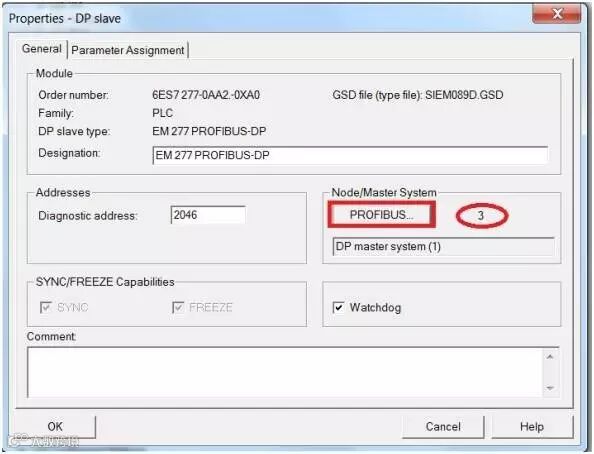

根据EM277上的拨位开关设定以上EM277从站的站地址。
图12组态DP通信地址
组态完系统的硬件配置后，将编译下载到S7-300的PLC当中。S7-300的硬件下载完成后，将EM277的拨位开关拨到与以上硬件组态的设定值一致，在S7-200中编写程序将进行交换的数据存放在VB0－VB15，对应S7-300的PQB0-PQB7和PIB0-PIB7，打开 STEP7中的变量表和STEP7 MicroWin32的状态表进行监控，它们的数据交换结果如下图：

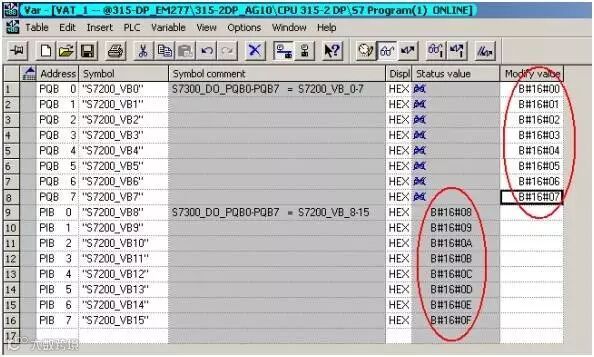

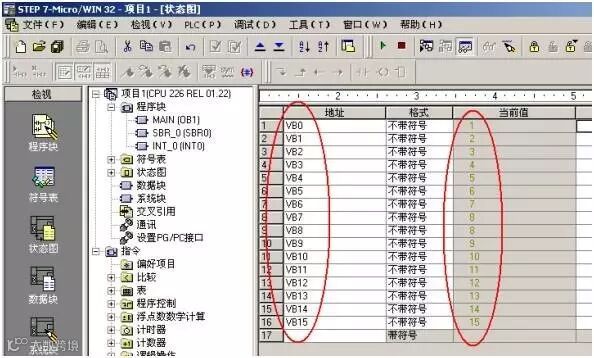

图13 通信数据监控

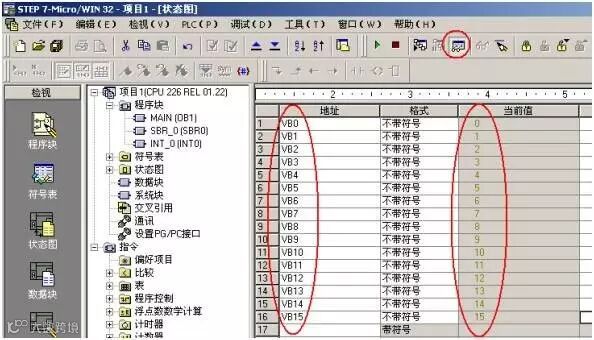

图14 通信数据监控
注意：VB0－VB7是S7－300写到S7－200的数据，VB8－VB15是S7－300从S7－200读取的值。EM277上拨位开关的位置一定要和S7－300中组态的地址值一致。如果使用的S7-200通信区域不从VB0开始，则需要设置地址偏移，在S7-300硬件组态中双击 EM277，修改数值0为实际使用的数值即可，如下图所示：

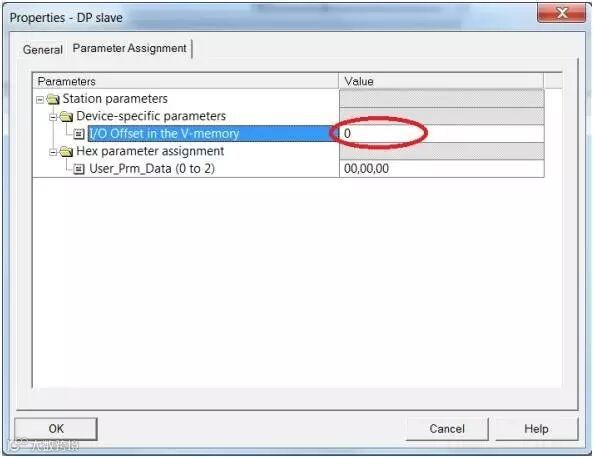

图15 地址区域偏移设置
3 以太网通信

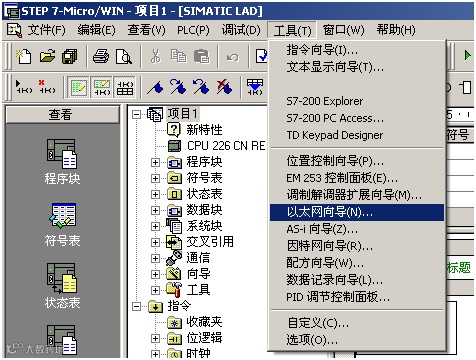

可以把S7-200的以太网模块CP243-1配置为CLIENT，使用STEP 7 Micro/WIN32中的向导进行通信的配置即可。在命令菜单中选择工具-->以太网向导。
图16 打开以太网向导

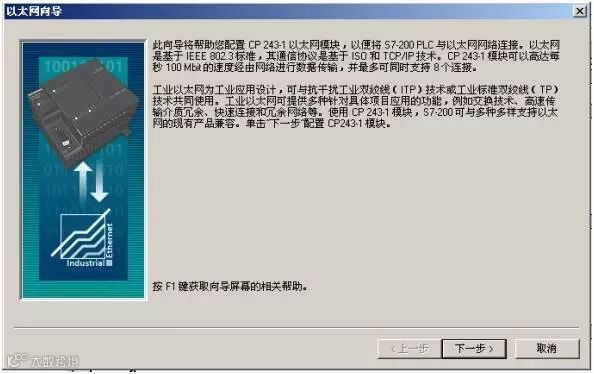

第一步是对以太网通信的描述.点击下一步开始以太网配置。
图17 向导介绍
在此处选择模块的位置,在线的情况下，您也可以用读取模块按钮搜寻在线的CP243-1模块。点击下一步；

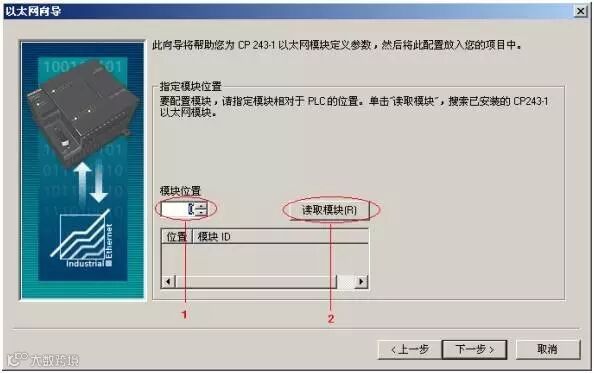

图18 读取模块

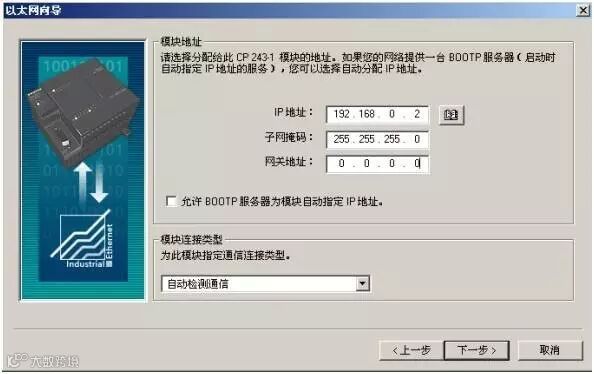

在此处填写IP地址和子网掩码。点击下一步；
图19 地址设置

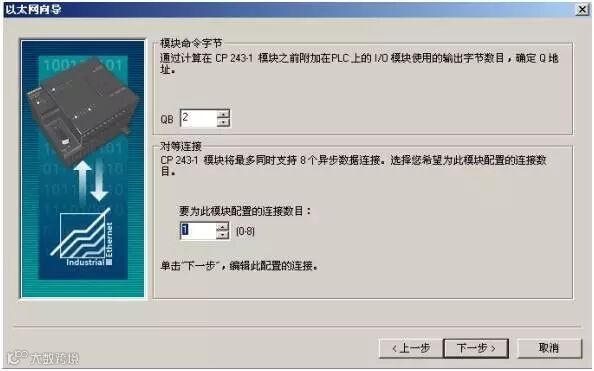

需要填写模块的连接数目，如只和CP343-1通信则在此处填写1，点击下一步。
图20 模块占用地址设置

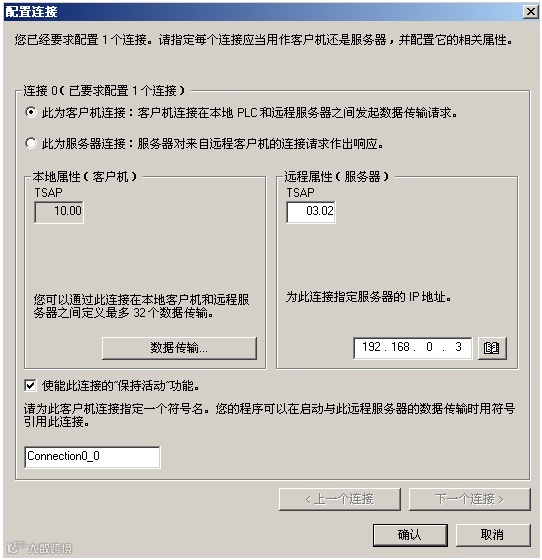

选择此为客户机连接，远程属性TSAP（Transport Service Access Point）填写为03.02，输入343-1的IP地址.，点击数据传输按钮进入数据交换的定义。
图21 连接设置

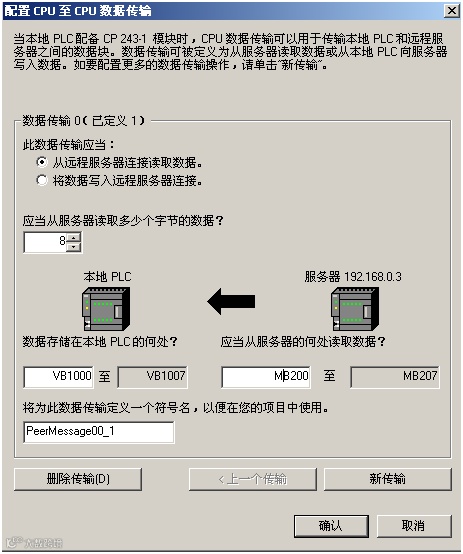

点击新传输按钮进入设置：选择是读取数据还是写入数据。填写通讯数据的字节个数，填写发送数据区和接收数据区的起始地址，本例中为从S7-300的MB200开始读取8个字节到vb1000开始的8个字节的区域中。点击确认按钮：
图22 数据区域设置
选择CRC校验,使用缺省的时间间隔30秒,点击下一步按钮。

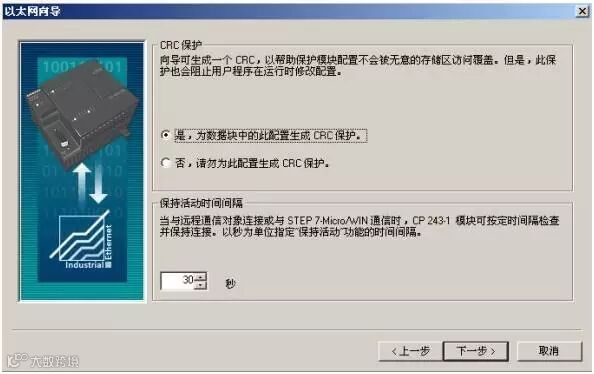

图23 使用CRC

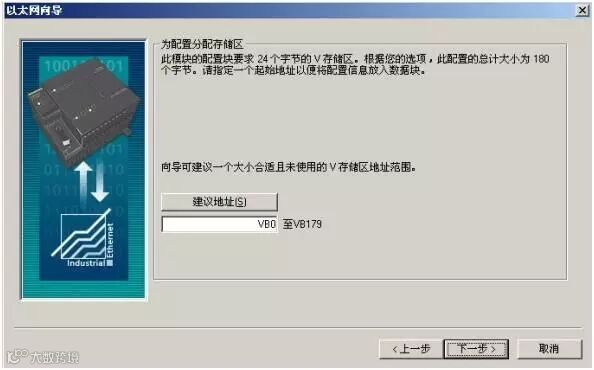

填写模块所占用的V存储区的起始地址。你也可以通过Suggest Address按钮来获得系统建议的V存储区的起始地址, 点击下一步按钮。
图24 配置存储区

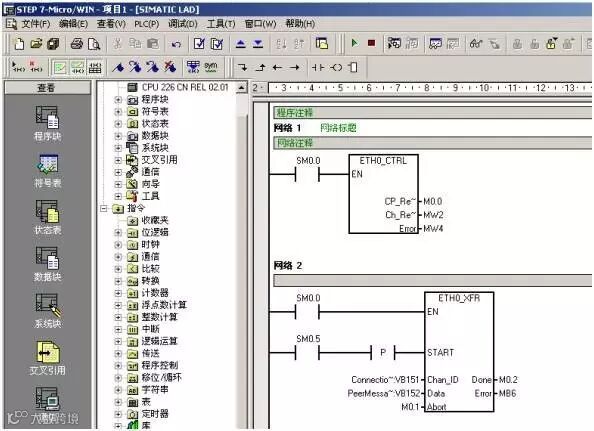

完成以太网向导配置后需要在程序中调用以太网向导所生成的ETHx_CTRL和ETH0_XFR,然后，将整个项目下载到作CLIENT的S7-200CPU上。
图25 程序编写
