各外资品牌控制器原装电缆不仅价格贵，而且货期长。这两点已经够让人恼火了。很多时候电缆最大长度也无法满足现场需求，更让现场没日没夜加班调试的工程师想爆粗口。
今天跟各位分享下西门子PC/PPI不够长的解决办法。
相关资料：
【HMI与各PLC自制接线图】，公众号回复【分享】获得。
西门子S7-200plc以PPI方式采集数据时需要用到PC/PPI电缆，西门子提供的标准的PC/PPI电缆长度为5m。有时候项目上5m不够长。怎么解决呢？
PC/PPI编程电缆不够长时，可以理解为需要将PLC CPU的RS485口延长到编程电缆PC/PPI足够长。

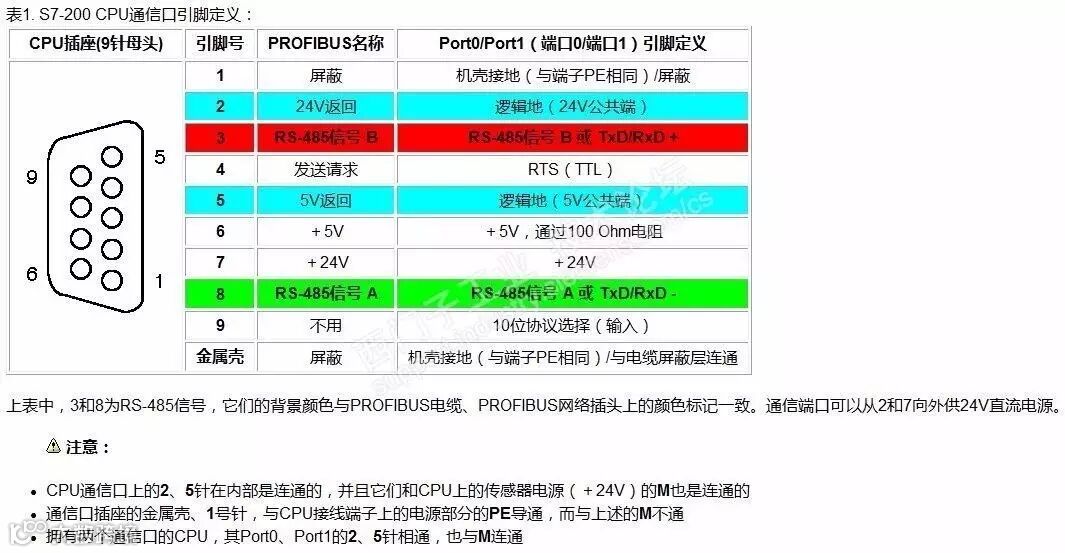

图1 S7-200PLCCPU RS485端口定义
图2PC/PPI编程电缆RS485端口定义
RS485电气接口按原理支持1000米距离。
CPU的RS485接口为DB9孔头，如果将9个芯都用DB9针头转DB9孔头接PC/PPI电缆的rs485 DB9针头，完全没有问题。如果不接9个芯，就需要接4个芯。CPURS485数据传输为3芯和8芯，如果只接3和8，则PC/PPI编程电缆无法正常工作，因为PC/PPI电缆工作时需要24V电源。只要把CPU RS485 提供24V电源的2芯和7芯也接出来，PC/PPI编程电缆就可以正常工作了。
总结：
PC/PPI编程电缆不够长时，可以将PLC CPU RS485端口的2、3、7、8四个芯用DB9针头和DB9孔头做直连线，延长至PC/PPI电缆够长。
-----------------------------
