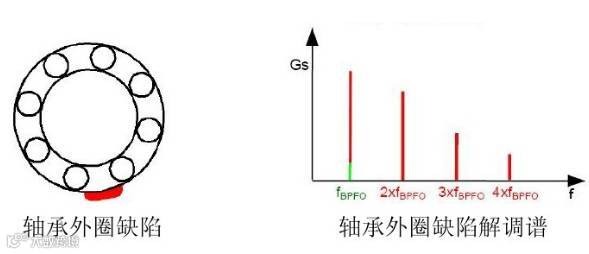

轴承外圈故障的解调频谱特点
轴承外圈有缺陷时，在解调频谱上可见轴承外圈缺陷频率BPFO及其高次谐波，如果外圈转动的轴承，可能出现其转速频率的边频。

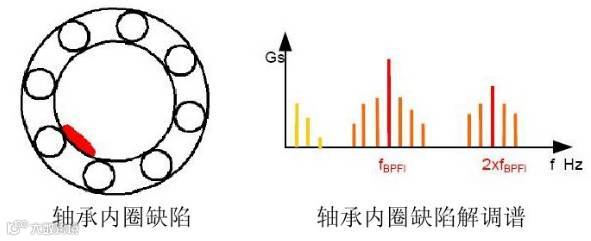

轴承内圈故障的解调频谱特点
轴承内圈有缺陷时，在解调频谱上可见轴承内圈缺陷频率BPFI及其高次谐波，对内圈转动的轴承，可能出现其转速频率的边频。
调制的原因：当内圈出现故障时，如果它位于加载区域时，产生的冲击会更加剧烈，从而产生更高的振幅。当内圈故障位置移出加载区后，其振幅又会降低，并在轴承顶部达到最小值。在这种情况下内圈的故障频率被（内圈的）旋转频率所调制，可以在频谱中看到1X边频带出现。
轴承内圈故障的解调频谱距离

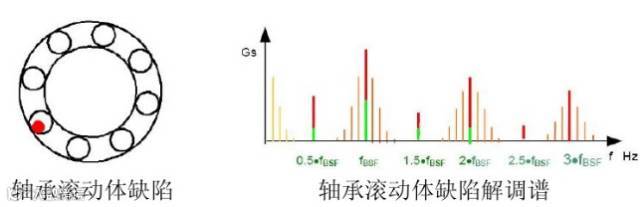

轴承滚动体故障的解调频谱特点
轴承滚动体有缺陷时，在解调频谱上可见轴承滚动体缺陷频率BSF及其高次谐波，以及出现转速频率的边频；此外，由于滚动体对外圈的碰撞强于对内圈的碰撞，在解调谱上还会存在BSF的半谐波。
如果滚珠故障也会产生调制。当滚珠运转在载荷区会产生比运转在非载荷区更强烈的冲击。越接近载荷区，振幅越高。滚珠沿轴承以保持架频率FT滚动。该频率低于1X，大约等于0.4X。

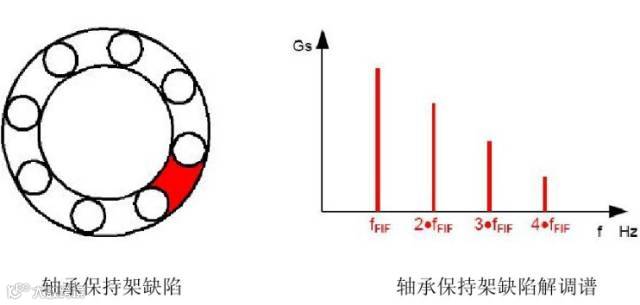

轴承保持架故障的解调频谱特点
轴承保持架有缺陷时，在解调频谱上可见轴承保持架缺陷频率FIF及其高次谐波；此外，由于轴承润滑不良也会引起保持架与滚动体的直接接触而出现保持架缺陷频率。
