EM277是S7-200的一个智能扩展模块。通常，S7-200需要进行PROFIBUS-DP通信时，就需要使用此模块。PROFIBUS总线是和PPI、MPI总线不同的一种总线形式。S7-200CPU不能通过本体集成的通信接口进行PROFIBUS-DP通信，而只能通过EM277模块。

EM277通讯模块

我司有一台西门子300PLC（315-2PN/DP）负责泵，表曝机等设备的自动化控制及信号采集。300PLC通过自带以太网口和上位机（WINCC）做数据通讯，同时现场有两台200PLC（S7-200CN，DP地址4，5）为紫外线成套设备PLC（200程序为成套设备厂家写好）也需要和上位机做数据通讯（上位机监视及控制成套紫外设备），因200PLC不带以太网口，同时通过以上介绍知道200CPU不能通过本体集成的通信接口进行PROFIBUS-DP通信，因此采用增加EM277通讯模块，200PLC通过EM277走DP总线挂在300PLC下面做为300的子站和上位机做数据通讯。

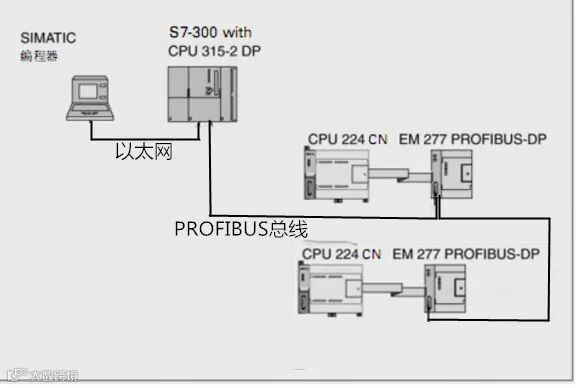

 现场网络拓扑图

近期出现300PLC无法通讯到两台200PLC数据的情况。现场查勘发现300PLC SF，BF故障灯亮起。200PLC子站4号DP ERROR指示灯亮起，PLC200子站5号CPU fault指示灯闪烁（数十秒才闪烁一次）。首先在step7上在线硬件检测，点击HW config，点击在线（online），如下图所示。

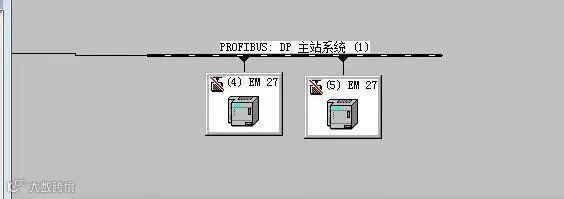

硬件在线检测

说明4，5号站处于离线或者认不到硬件的状态。首先怀疑硬件组态出了问题，删除组态重新做组态，200和300PLC做DP通讯网络上有很详细的说明，这里不重复说明。

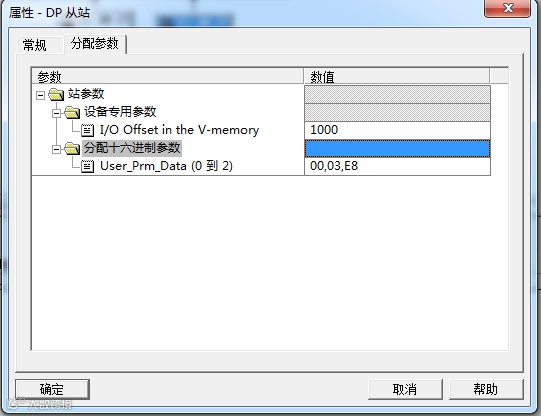

 V区偏移量设定界面

重新做硬件组态重启PLC300后，两个EM277还是处于离线状态。排除硬件组态原因。现场测量300到4号站之间的DP通讯线无断线，对地等故障。检查拨码地址也与硬件组态相一致，终端电阻拨码也正确（终端电阻端头“on”，中间“off”），重新更换300PLC和4号200站之间的DP头后，4号站通讯恢复正常（DX mode灯亮起）。5号站还是处于离线状态。测量4号站到5号站之间的DP线也正常，更换5号站DP头5号站还是处于离线状态。因5号站故障指示灯和4号站不同（DP ERROR指示灯没有亮起，CPU fault指示灯数十秒闪烁一次），怀疑非通讯问题。检查EM277模块 DC24V供电电源正常，替代更换其他正常EM277模块，依然无法正常通讯。

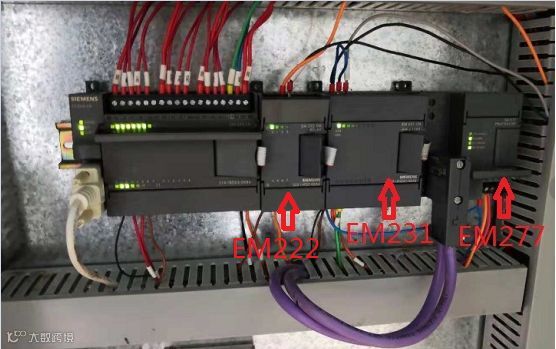

查勘发现现场EM277挂在模拟量采集模块EM231后面，检查连接排线及卡座未发现问题。跨接EM231接于数字量采集模块EM222模块后，5号站EM277通讯恢复正常。说明EM231本身故障导致挂在其后的EM277未被系统认到，引起通讯故障。需要特别注意跨接模块后因模块位置改变200PLC需要断电重启才能使EM277通讯正常。

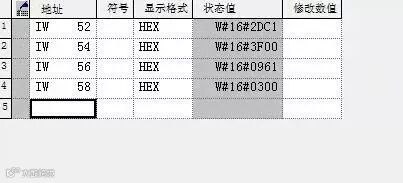

新建变量表VAT将200V区对应到300的IO地址（组态地址在硬件组态界面可查看，可以系统分配，也可自己定义）放入在线监控，可以看到对应地址内已有数据写入。
