智能机器开发：如何让人机画面设计变得简单？

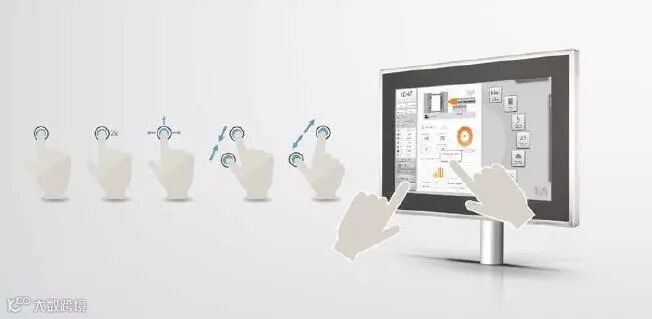

　　图1-支持多点触摸的HMI

mappVIEW是由贝加莱基于IT技术，Javascript、HTML、CSS而集成的新的显示技术，其采用了OPC UA的C/S服务架构，可以传输 Web Service的能力，使得Web数据可以被访问，而相应的HMI、智能终端只要有浏览器即可访问机器上的画面与数据。（图2）

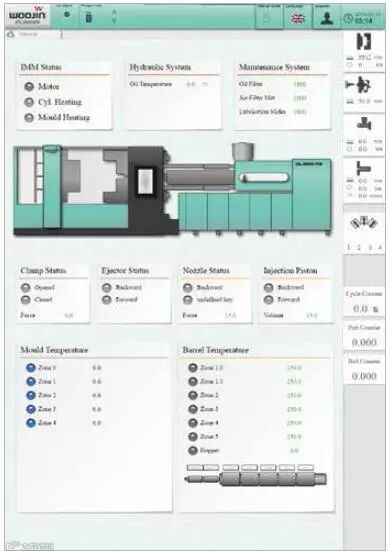

　　图2-基于mappVIEW开发的注塑机界面

关注点分离SoC
Separation of Concern-是软件模块化设计的关键，mappVIEW基于关注点分离，将数据、程序、显示分离，使得各自可以灵活的组合，却无需紧密的关联，即，修改了程序，无需修改HMI的显示，或者HMI的修改无需修改程序，而数据可以与用户、HMI 终端分离，不同的终端、用户可以访问OPC UA Server中的数据，相互不影响。图3

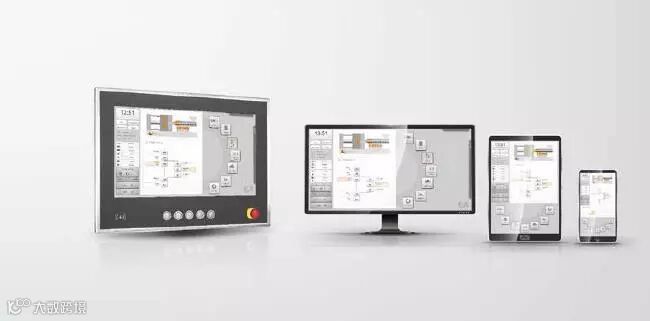

　　图3-适应不同规格、形状的显示终端（Windows、Android、ios......）

不同的访问
基于OPC UA的访问支持角色授权，不同角色的访问者有不同权限访问不同的内容（图4）。对于支持OPC UA的控制器而言，由于OPC UA定义了角色，不同的访问者的权限可以设置，这样数据与用户、权限的配置即可完成对不同用户的数据支持，在未来Pub/Sub的模式下还可以实现仅事件触发下才有数据的发送。

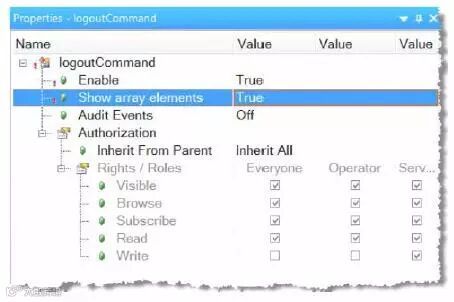

　　图4-不同用户选择不同权限

自适应各种屏幕
不管用户的机器开发是7寸、8.4寸、10.4寸、15.5寸还是23.6寸，以前需要编辑多种画面的问题不需要了，可以自适应屏幕尺寸了。图3

支持多点触摸 你可以按照多点触控的方式操作你的机器了，年轻一代的人最喜欢的就是这样的机器操作，但是，你不用担心误操作问题- 因为工业的HMI会支持对误操作的避免功能。

更美好直观的画面设计 我们也可以借助于IT的软件让机器的画面更为直观、漂亮，这是因为mappVIEW支持Javascript、HTML的方式进行画面的编辑，Automation Studio平台提供大量的控件采用直观的方式" 配置"画面，而无需编程。图5

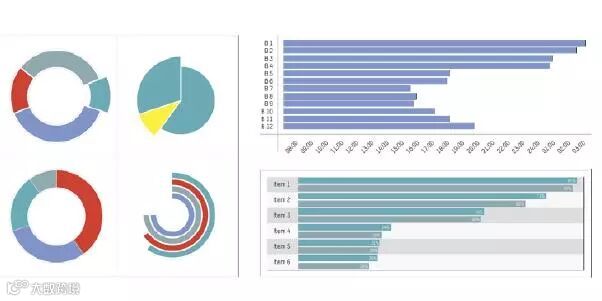

　　图5-丰富直观的数据显现

其实，自动化本来就是与IT技术共同发展的，而贝加莱基于开放自动化的理念设计系统，使得这些IT应用可以被低成本的应用于产业装备的开发。
