一项工程师必备的基础技能-更新PLC固件版本

→→PLC项目工程师高级训练营

STEP 7-Micro/WIN SMART V2.4进行固件升级的步骤如下：

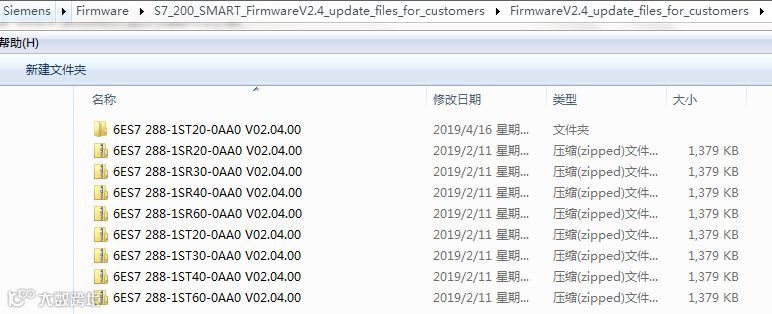

1、到S7-200 SMART官网（http://www.siemens.com.cn/s7-200smart ）下载CPU的最新固件版本；下面这张图是我下载的最新的V2.4版本固件的截图：

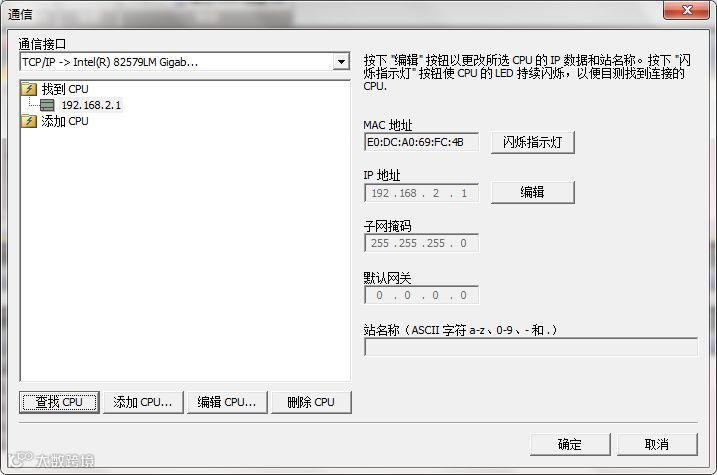

2、打开STEP 7-Micro/WIN SMART V2.4，连接CPU：

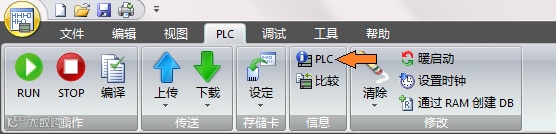

3、单击菜单栏【PLC】选项卡的【PLC】按钮：

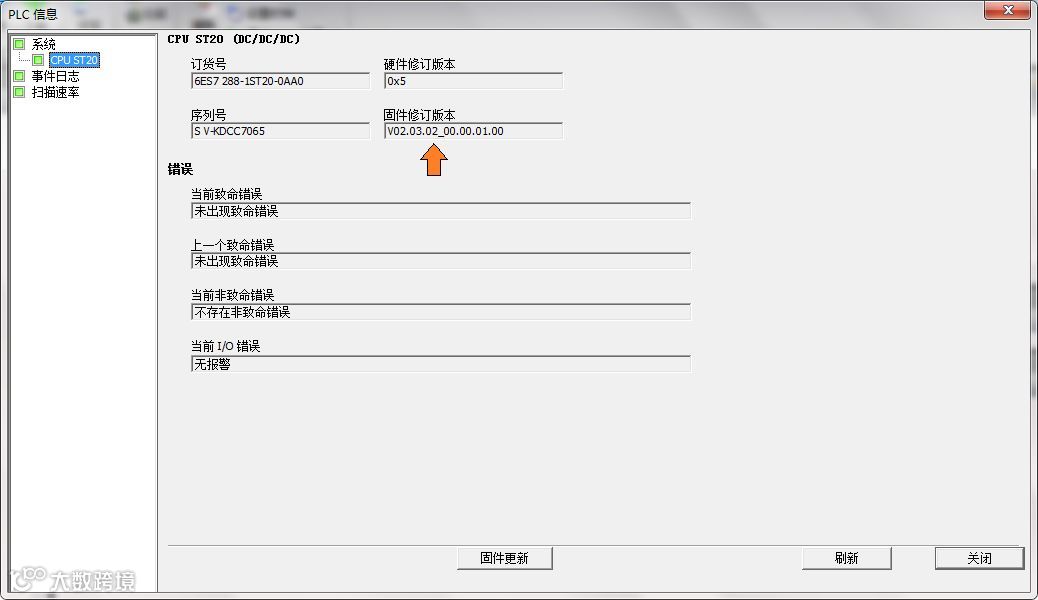

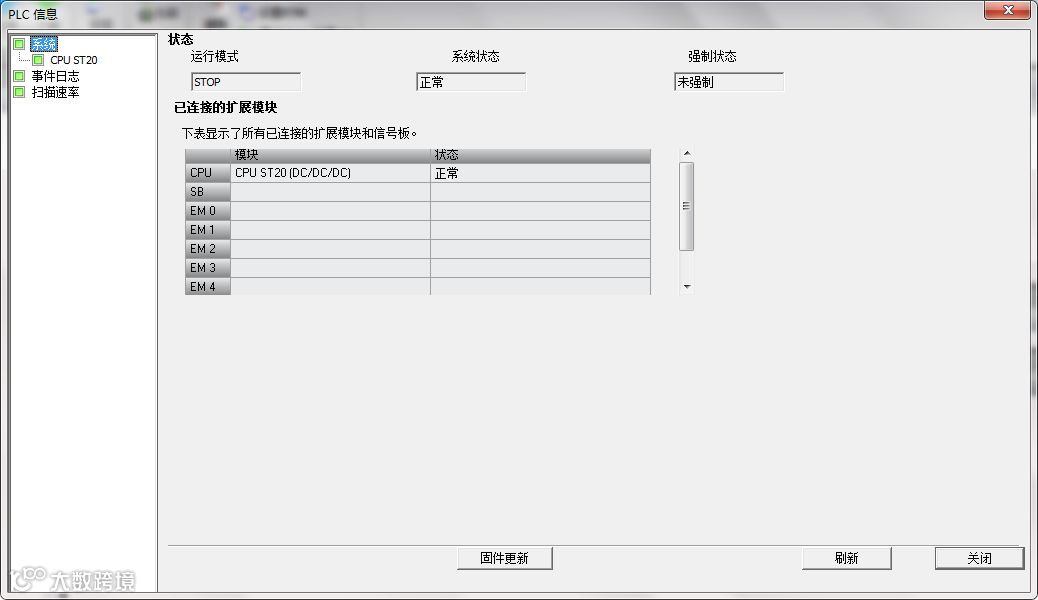

4、在弹出的【PLC 信息(PLC Information)】 对话框中，可以看到当前PLC的信息，包括：订货号、序列号、固件版本号等等。我的CPU ST20目前固件版本为V2.3.2，如下图：

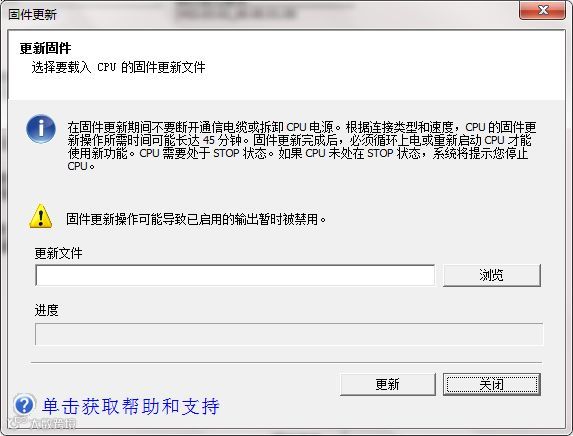

5、单击【PLC信息】对话框的【固件更新】按钮，启动固件更新对话框。

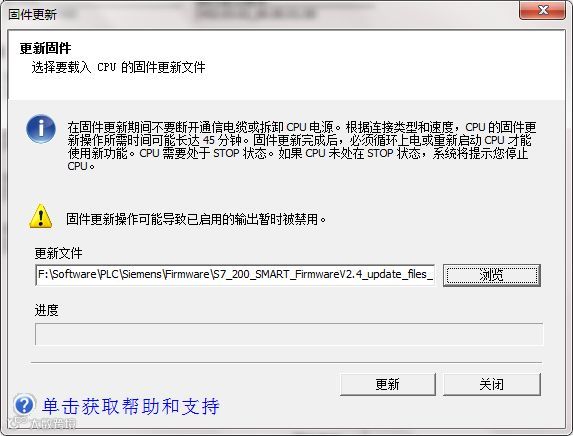

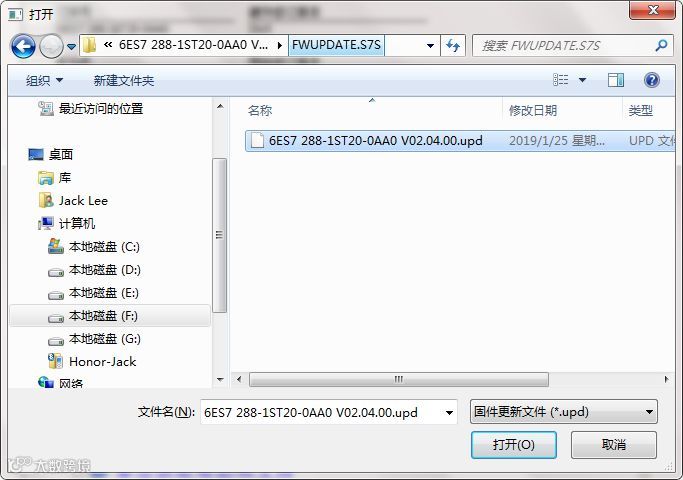

在固件更新对话框中，单击【浏览】按钮，找到之前准备好的要更新的固件，如下图：

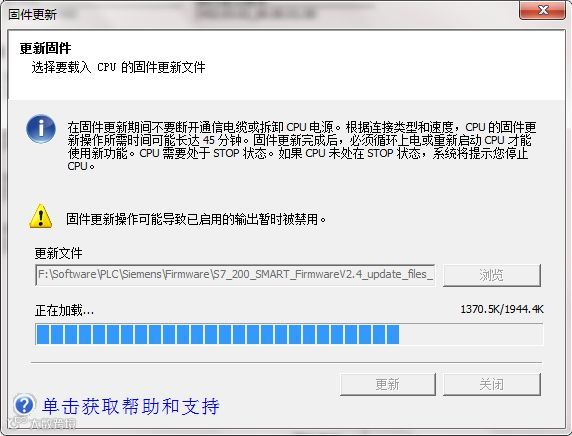

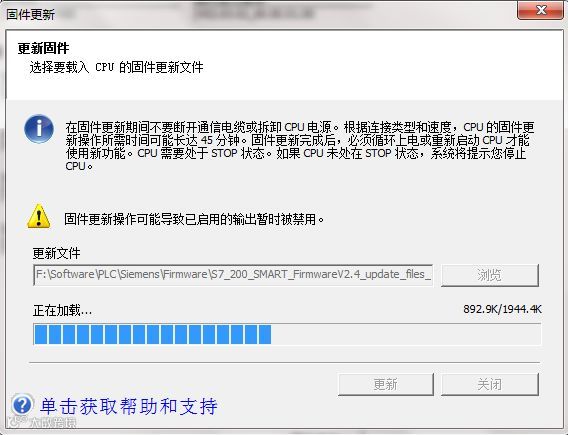

6、单击【更新(Update)】 按钮对CPU的固件进行更新，更新过程中不要关闭CPU的电源。

根据通信接口的类型及波特率设置的不同，固件更新可能需要几分钟时间或更长时间。我使用网线更新的过程大约3分钟左右。

注：固件更新期间CPU的输出被禁用

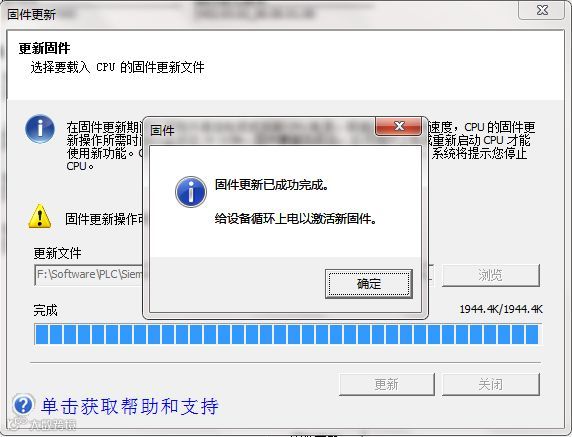

7、固件更新过程不要断电。更新完成后，STEP 7-Micro/WIN SMART会给予提示。

8、固件更新完成后，给CPU断电，稍等几秒后，重新上电，以激活新的固件。

重新上电后连接CPU模块，检查固件版本是否得到更新。

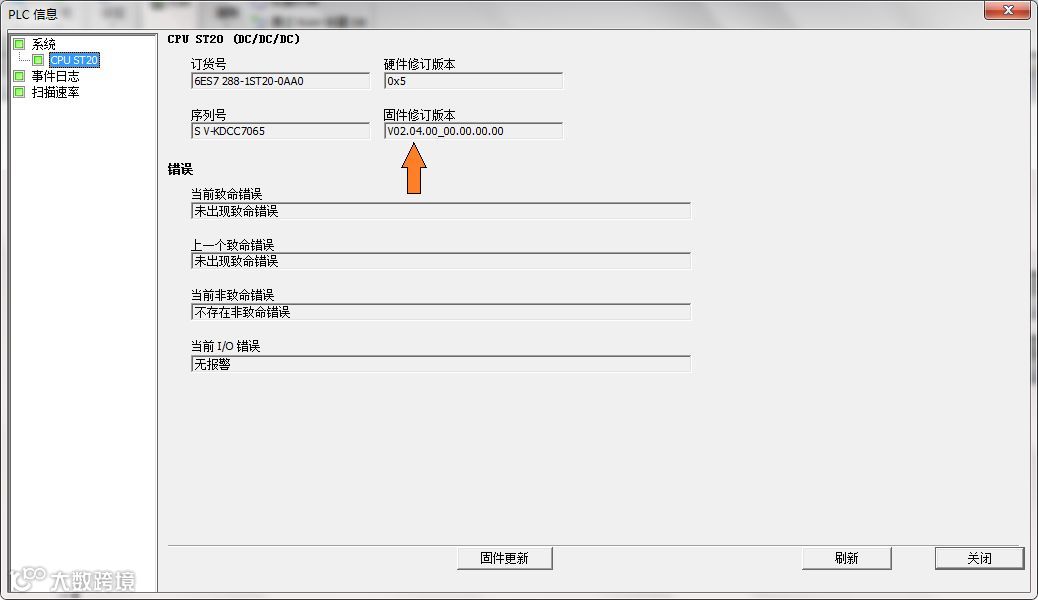

可以看到，我的CPU ST20的固件版本已经更新到V2.4了。
