2019年3月，西门子发布了S7-200 SMART V2.4固件版本，同时发布的还有编程开发软件STEP-7 Micro/WIN SMART V2.4，新版本的最大亮点是：标准型CPU模块开始支持PROFINET通信！
在我看来，这是SIMATIC S7-200 SMART系列PLC产品发展史上具有里程碑意义的事件，它标志着SIMATIC S7-200 SMART正式加入PROFINET家族，必将为其日后更加广泛的应用打下坚实的基础。这次升级可以说是诚意满满，以后用S7-200 SMART做项目就更加灵活了。今天这篇文章，PLC训练营讲师北岛李工和上手袁工和大家聊聊S7-200 SMART的PROFINET新功能，并分享固件更新方式。
本期训练营的案例分析环节将采用S7-200 SMART系列PLC，想学更多的话，添加Annie微信（annie_ywt），了解训练营详情吧。关于我们举办训练营的目的和主旨，可以先看看这篇文章工程师玩PLC，会写程序就能拿高薪了吗？
1 S7-200 SMART的PROFINET新功能
S7-200 SMART V2.4固件版本可以使标准型CPU模块的RJ45网口支持PROFINET通信协议。目前发布的标准型CPU模块包括：CPU SR20、ST20、SR30、ST30、SR40、ST40、SR60及ST60。每个标准型CPU最多支持的PROFINET IO设备数量为8个；每个PROFINET IO设备输入存储区最大为128个字节；输出存储区最大为128个字节；最多支持64个模块；

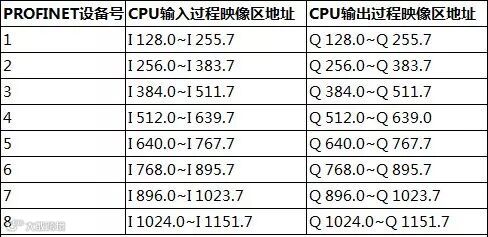

8个PROFINET IO设备的地址分配见下面的表格：

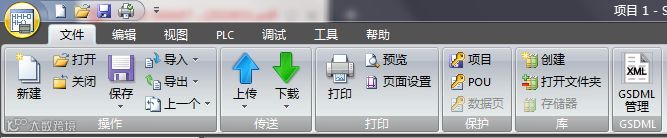

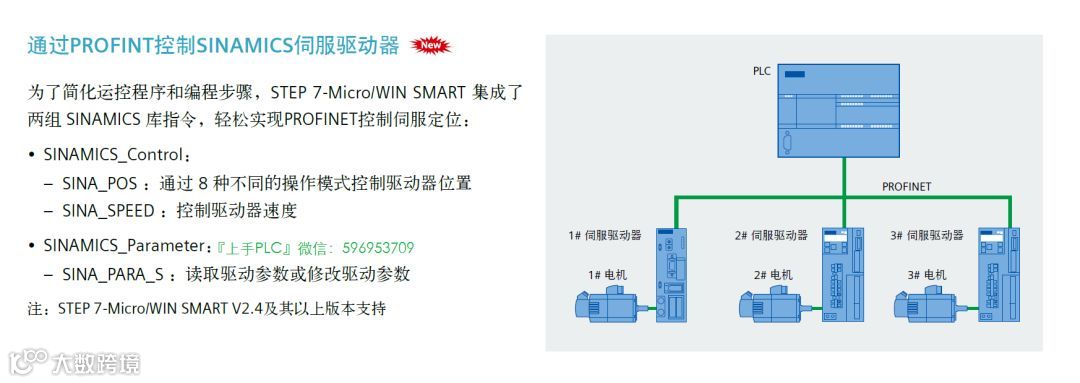

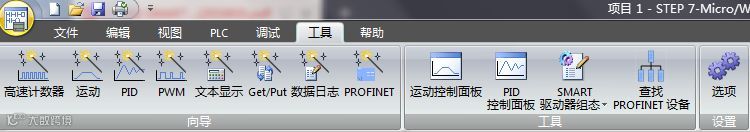

同步推出的STEP 7-Micro/WIN SMART V2.4版本提供了GSDML文件管理、PROFINET配置向导、PROFINET编程指令及PROFINET设备查找等功能，软件相关功能截图如下：
相信看到这里你已经很想亲自体验下S7-200 SMART的PROFINET新功能了。不过，如果你手头上的标准型CPU模块的版本低于V2.4，首要的任务是对CPU进行固件升级。可以使用微型SD卡对CPU进行固件升级，或者使用STEP 7-Micro/WIN SMART编程软件（V2.3以上版本）进行固件升级。下面分享软件下载和固件更新的方式。
2 软件下载和固件更新
1）软件下载

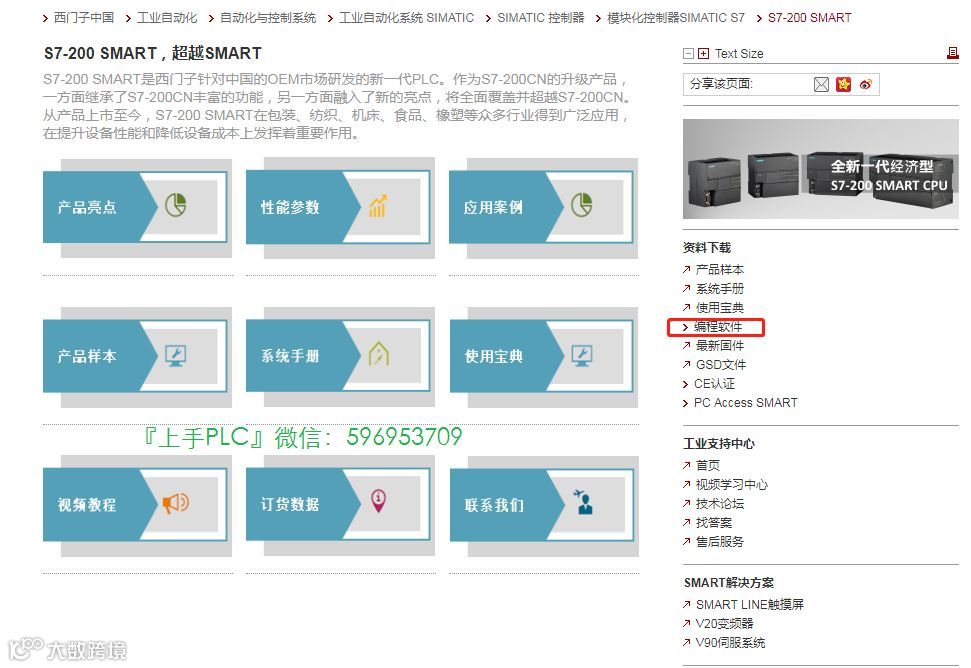

西门子S7-200 SMART官网：
www.siemens.com.cn/smart

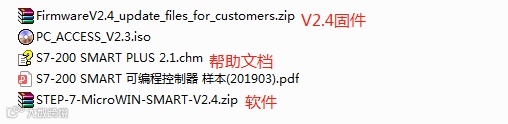

不习惯上官网下载的朋友可以，在【易维通】或者【上手PLC公众号】聊天框中回复【V2.4】获取百度云盘的下载链接，我把下载好的软件放到了百度云盘中。
2）固件更新
想使用新功能必须在V2.4版本的固件上，如果你有以前版本的CPU就需要升级到V2.4。

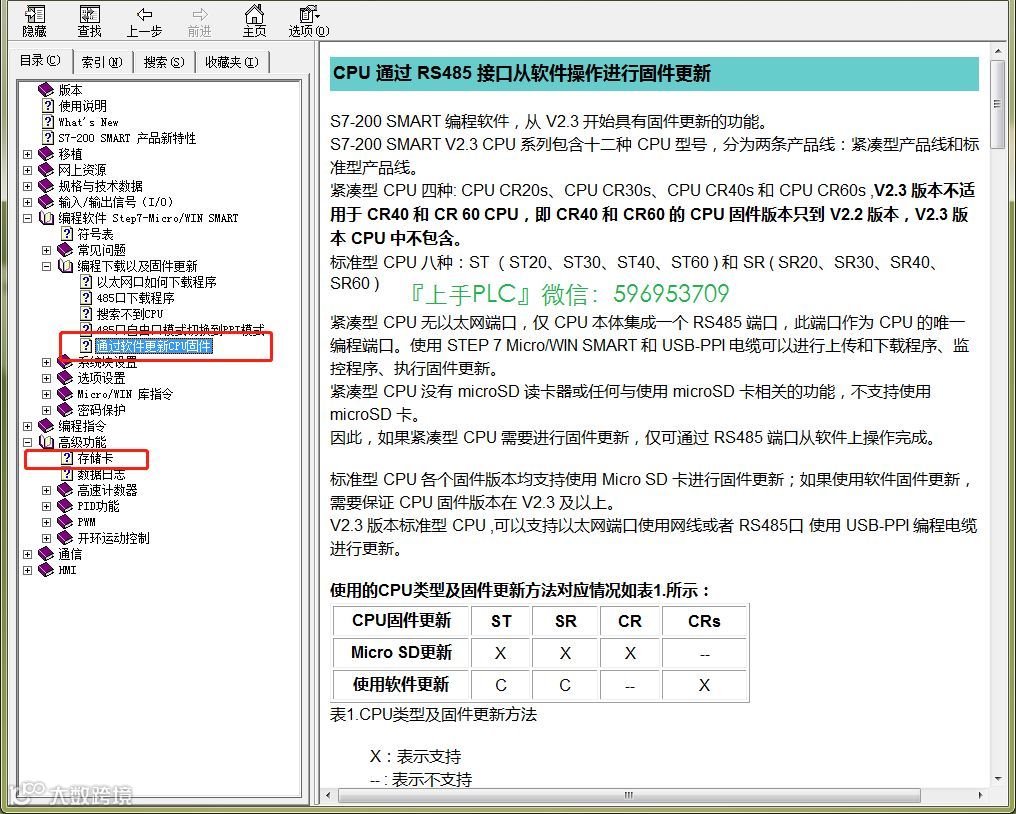

升级方法再西门子提供的帮助文档：《S7-200 SMART PLUS 2.1.chm》中有详细介绍，不会的可以在下图所示的目录中找到。
主要有两种方法：
通过 RS485 接口从软件操作进行固件更新和使用 MicroSD 卡更新固件。
