今天开始，我们系统的分享S7-1200以太网TCP通信的设置方式。通过连载的形式呈现。主要包括以下文章。
连载目录
S7-1200 CPU之间通过TCP通信-组态方式
S7-1200 CPU之间通过TCP通信-客户端编程
S7-1200 CPU之间通过TCP通信-服务器编程
S7-1200与S7-300CP卡TCP通信
S7-1200与S7-300PN口TCP通信
每天更新一篇，今天要分享的是S7-1200 CPU之间通过TCP通信-组态方式。
S7-1200 与 S7-1200 之间的以太网通信可以通过 TCP 或 ISO on TCP 协议来实现，使用的通信指令是在双方 CPU 调用 T-block (TSEND_C, TRCV_C, TCON, TDISCON, TSEN, TRCV) 指令来实现。通信方式为双边通信，因此 TSEND 和 TRCV 必须成对出现。
硬件和软件需求及所完成的通信任务
硬件：
① S7-1200 CPU
② PC （带以太网卡）
③ TP电缆(以太网电缆）
软件：
STEP7 V11 or Higher
所完成的通信任务：
① 将PLC_1 的通信数据区 DB3 块中的 100 个字节的数据发送到 PLC_2 的接收数据区 DB4 块中。
② 将PLC_2 的通信数据区 DB3 块中的 100 个字节的数据发送到 PLC_1 的接收数据区 DB4 块中。
通信的编程，连接参数及通信参数的配置
1. 打开 STEP7 v11 软件并新建项目
在 STEP7 v11的 “Portal View” 中选择 “Create new project” 创建一个新项目
2. 添加硬件并命名PLC

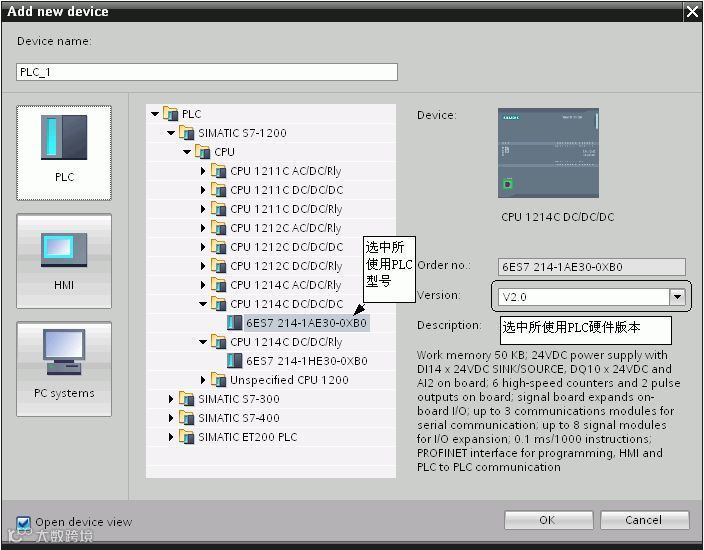

然后进入 “Project view”，在“Project tree” 下双击 “Add new device”，在对话框中选择所使用的S7-1200 CPU添加到机架上，命名为 PLC_1，如图1.所示。
同样方法再添加通信伙伴的S7-1200 CPU ，命名为 PLC_2。
图1. 添加新设备
为了编程方便，使用 CPU 属性中定义的时钟位，定义方法如下：

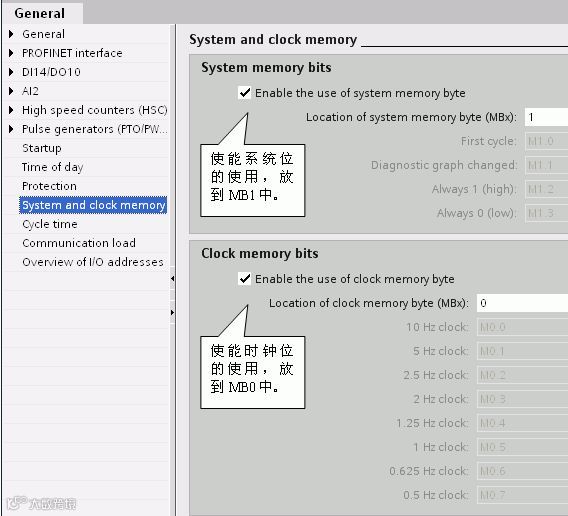

在 “Project tree” > “PLC_1” > “Device configuration” 中，选中 CPU ，然后在下面的属性窗口中，“Properties” > “System and clock memory” 下，将系统位定义在MB1，时钟位定义在MB0，如图2.所示。
时钟位我们主要使用 M0.3，它是以2Hz 的速率在0和1之间切换的一个位，可以使用它去自动激活发送任务。
图2. 系统位与时钟位
3. 为 PROFINET 通信口分配以太网地址
在 “Device View”中点击 CPU 上代表PROFINET 通信口的绿色小方块，在下方会出现PROFINET 接口的属性，在 “Ethernet addresses” 下分配IP 地址为 192.168.0.1 ，子网掩码为255.255.255.0，如图3. 所示。
图3. 分配IP 地址
同样方法，在同一个项目里添加另一个新设备S7-1200 CPU 并为其分配 IP 地址为192.168.0.2
4. 创建 CPU之间的逻辑网络连接
在项目树 “Project tree”>“Devices & Networks” >“Networks view” 视图下，创建两个设备的连接。用鼠标点中 PLC_1 上的PROFINET通信口的绿色小方框，然后拖拽出一条线，到另外一个PLC_2 上的PROFINET通信口上，松开鼠标，连接就建立起来了，如图4.所示。
图4. 建立两个 CPU的逻辑连接
