PLC与常见输入元件连接

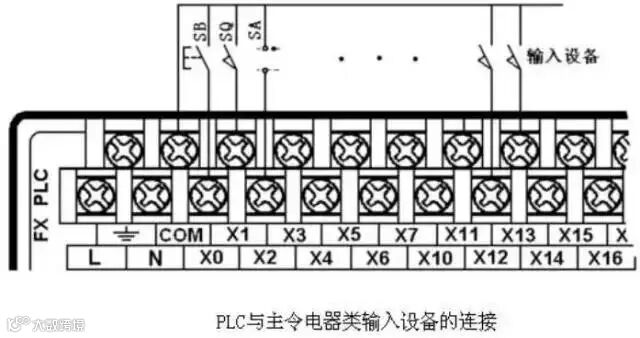

如下图所示是与按钮、行程开关、转换开关等主令电器类输入设备的接线示意图。图中的PLC为直流汇点式输入，即所有输入点共用一个公共端COM，同时COM端内带有DC24V电源。若是分组式输入，也可参照下图的方法进行分组连接。

旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。因些可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。

旋转编码器与PLC的连接

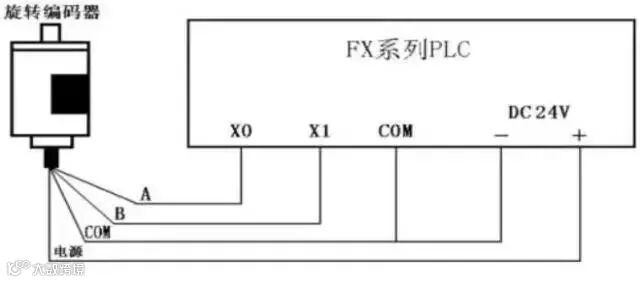

如上图所示是输出两相脉冲的旋转编码器与FX系列PLC的连接示意图。编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。

编码器的COM端与PLC输入COM端连接，A、B两相脉冲输出线直接与PLC的输入端连接，连接时要注意PLC输入的响应时间。有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。

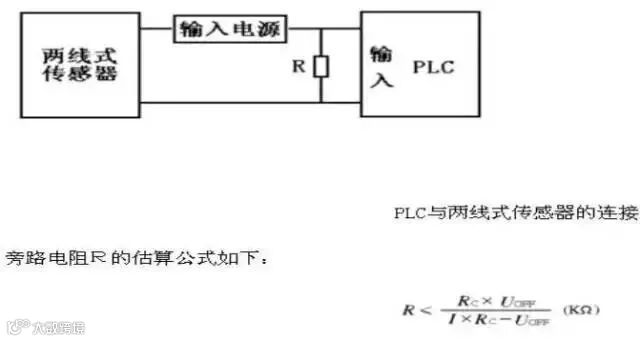

传感器的种类很多，其输出方式也各不相同。当采用接近开关、光电开关等两线式传感器时，由于传感器的漏电流较大，可能出现错误的输入信号而导致PLC的误动作，此时可在PLC输入端并联旁路电阻Ｒ，如下图所示。当漏电流不足lmA时可以不考虑其影响。

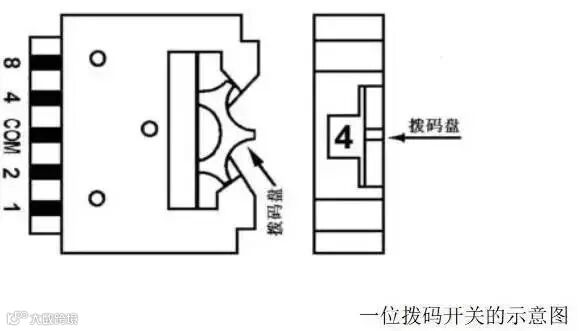

如果PLC控制系统中的某些数据需要经常修改，可使用多位拨码开关与PLC连接，在PLC外部进行数据设定。如下图所示为一位拨码开关的示意图，一位拨码开关能输入一位十进制数的0～9，或一位十六进制数的0～F。

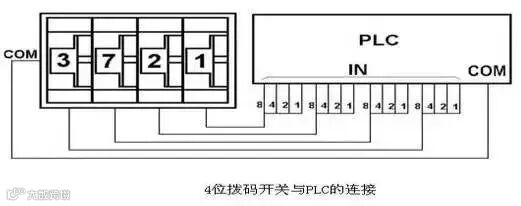

如下图所示4位拨码开关组装在一起，把各位拨码开关的COM端连在一起，接在PLC输入侧的COM端子上。每位拨码开关的4条数据线按一定顺序接在PLC的4个输入点上。由图可见，使用拨码开关要占用许多PLC输入点，所以不是十分必要的场合，一般不要采用这种方法。
