今天要分享的是Modbus TCP V3版本中S7-1200 作为Modubs TCP客户端的相关指令。

S7-1200集成PN接口MODBUS TCP通信概述

Modbus TCP是标准的网络通信协议，通过CPU上PN接口进行TCP/IP通信，不需要额外的通信硬件模块，Modbus TCP使用开放式用户通信连接作为Modbus通信路径，所支持的混合客户机和服务器连接数最大为CPU所允许的最大开放式用户通信连接数8个。

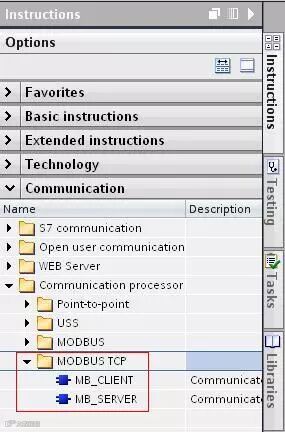

软件 STEP7 V11 SP1版本开始，S7-1200CPU 从Firmware V1.0.2开始，不再需要安装Modbus TCP的库文件，可以直接调用Modbus TCP的库指令“MB_CLIENT”和“MB_SERVER”使用实现Modbus TCP通信功能，如图1.所示。

图1. Modbus TCP的库指令

S7-1200 做Modbus Tcp Client（客户端）

MB_CLIENT 进行客户机和服务器TCP连接、发送命令消息、接收响应以及控制服务器的断开。

1.调用MB_CLIENT通信指令，进入 “Program blocks” > “OB1” 主程序中，调用MODBUS TCP客户机指令，如图2.所示。

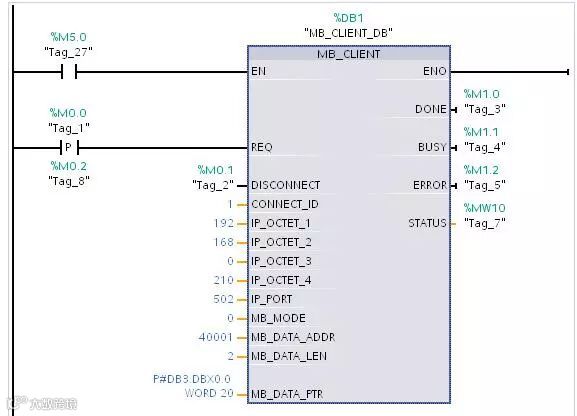

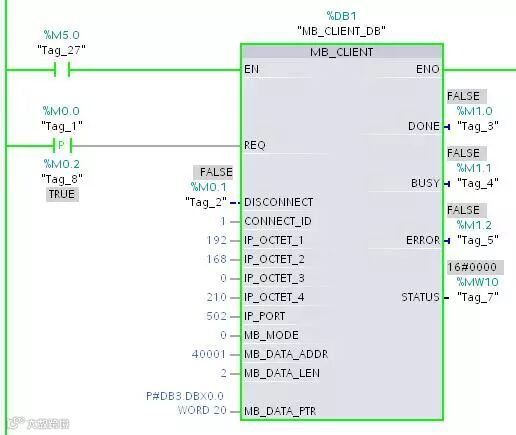

图2. MB_CLIENT通信指令

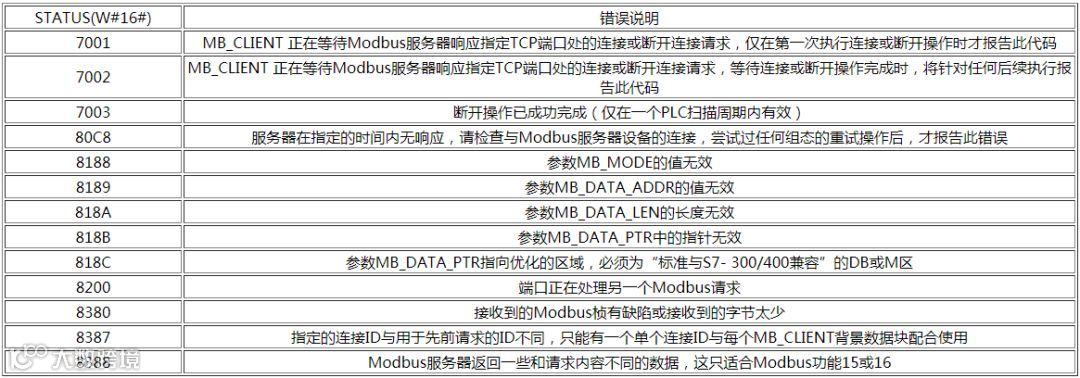

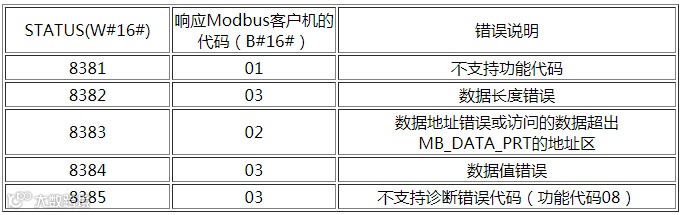

功能块参数意义如下表1.：

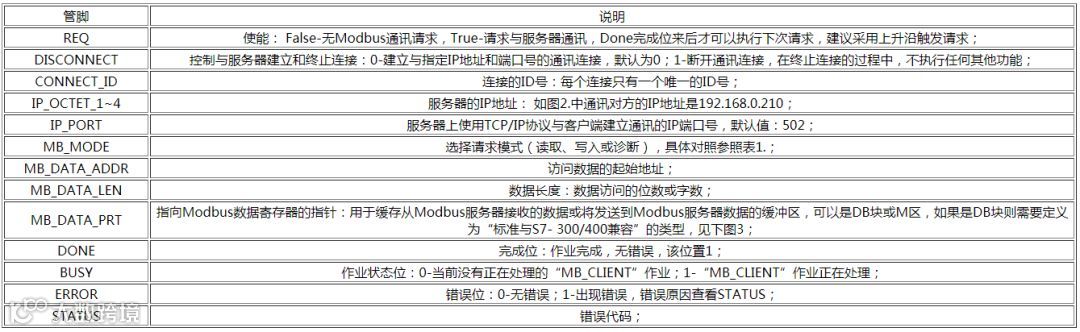

表1. 功能块参数意义

2.MB_DATA_PTR数据块的新建

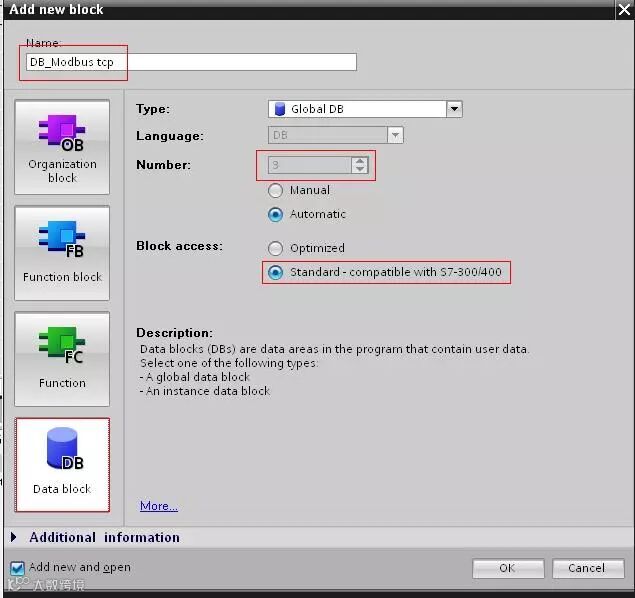

通过“Program blocks”>“Add new block”，选择“Data block”创建 DB 块，选择“标准与S7- 300/400兼容” ，点击“OK”键，定义数据区为100个字的数组，如图3.所示。

图3. 创建MB_DATA_PTR数据块

3. MB_MODE、MB_DATA_ADDR和功能码的关系

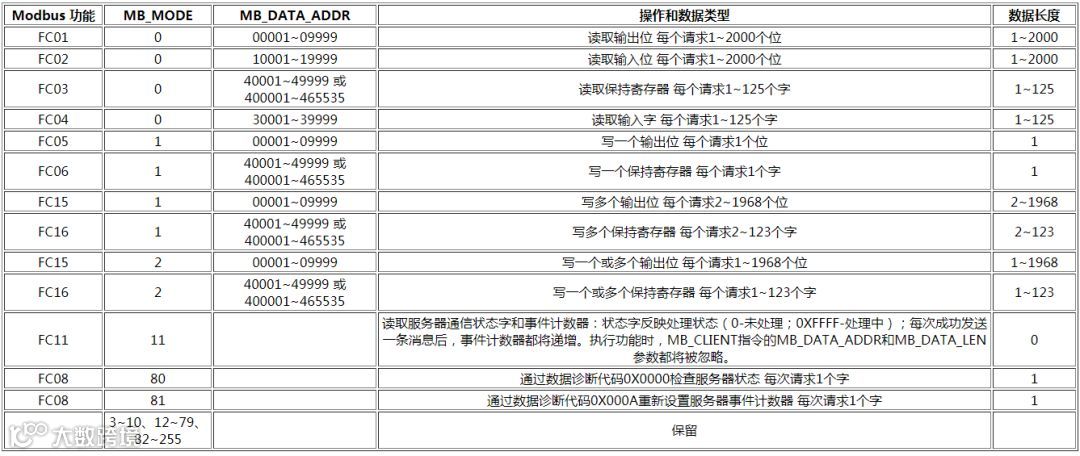

MB_CLIENT指令中，MB_MODE、MB_DATA_ADDR和MB_DATA_LEN三个参数组合定义了当前Modbus消息中所用的功能代码，如表2.。

表2. MB_MODE、MB_DATA_ADDR和功能码的关系

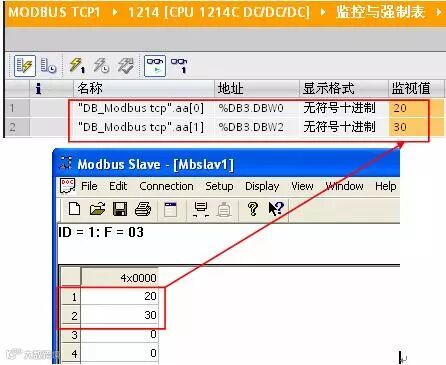

如上例中S7-1200作客户机，用FC03功能码读取服务器的两个字，起始从Modbus地址40001开始，接收的数据存放在缓冲区DB3.DBX0.0开始区域，设置如上：MB_MODE=0，MB_DATA_ADDR=40001，MB_DATA_LEN=2，对应关系为：40001->DB3.DBW0 ，40002->DB3.DBW2。

4.服务器端Modbus Slave 软件设置

注意：服务器采用Modbus Slave软件测试，该软件是第三方软件，可以从 internet 网络上下载。

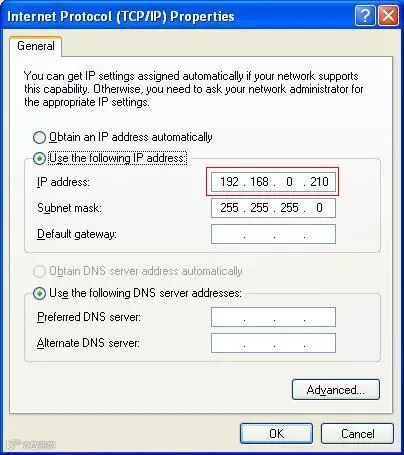

首先将测试电脑的IP地址设置成192.168.0.210，如图4.所示，打开Modbus Slave 软件，在Modbus Slave的“Set up->Slave Definition”中设置功能码、起始地址、长度等，如图5.所示。

图4. 电脑的IP地址设置

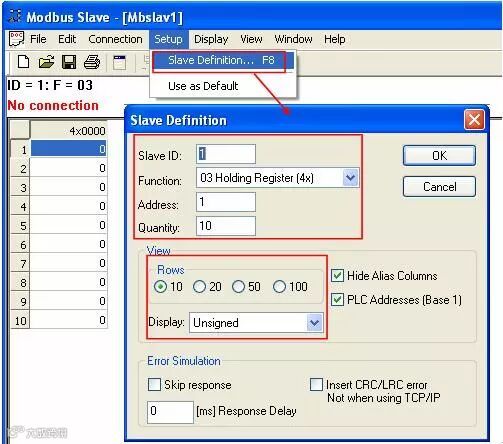

图5. 服务器端Modbus Slave软件设置

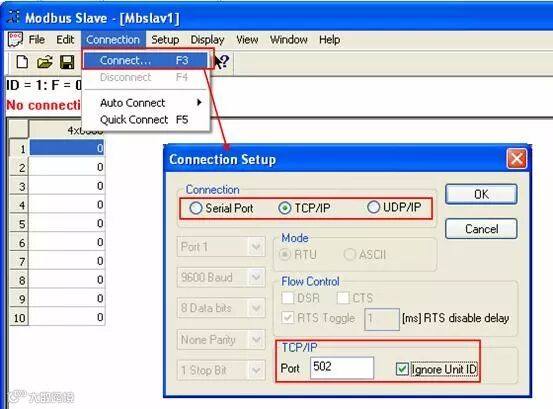

创建Modbus TCP/IP连接，在“Connection->connect...”中打开连接属性对话框，选择“Modbus TCP/IP” ，TCP/IP Server Port本地服务器端口为502，并可以勾选“Ignore Unit ID”选项，如图6.所示。

图6. 连接属性

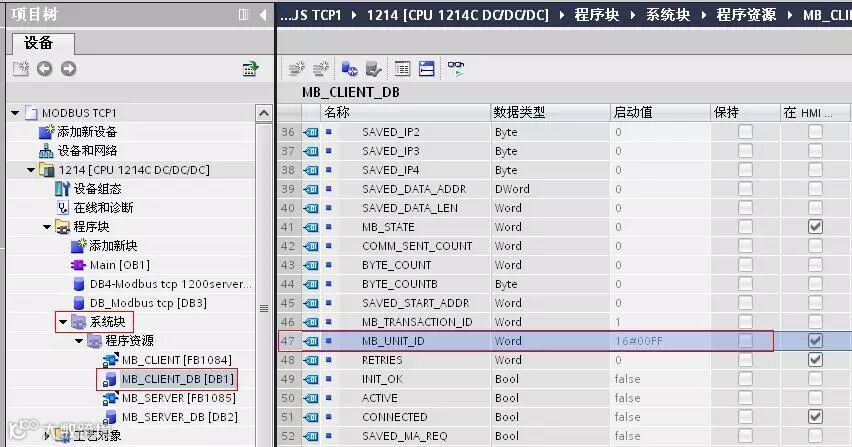

注意：图5.中的Slave ID 是服务器的站地址，和客户机中“MB_CLIENT” 中的“CONNECT_ID” 不是一个概念，实际上与客户机中“MB_CLIENT”的背景数据块中的STAT变量“MB_UNIT_ID”需要一致，在1200中该地址默认为16#00FF，如图7 所示，可以在变量表中修改与实际服务器站地址一致。如果在图6中勾选“Ignore Unit ID”,则不需要考虑一致情况，如果不勾选，则需要修改一致。
