随着变频技术的不断发展，变频器得到越来越广泛的应用，近年来，高压变频技术随着变频技术的不断发展，设备价格有所下降，为高压变频器的大规模推广应用创造了良好条件。本文从以下几方面介绍高压变频器。
什么是高压变频器？
高压变频器有哪几种类型？
高压变频器调速和节能原理怎样？
高压变频器的生产环境和低压变频有何区别？

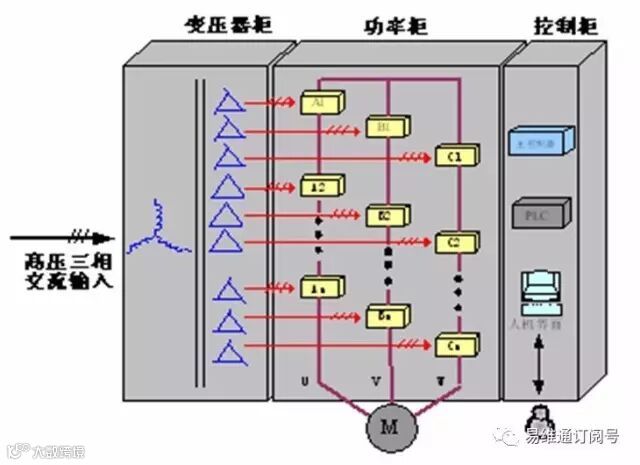

高压变频器定义和原理
高压变频器：用于驱动1kV以上交流电动机的中、大容量变频器称为高压变频器。
国内：常见3kV、6 kV、10 kV三个标准电压。
国外：常见3.3 kV、6.6 kV、11kV、4.16 kV（北美洲）四个标准电压。
交流异步电动机的转速表达式为：
n=(1-s)60f/p
s——滑差；
p——电机极对数；
f——电机运行频率。
结论：如果平滑地改变加到异步电动机定子绕组的交流电的频率f，就可以平滑地调节异步电动机的转子转速n。

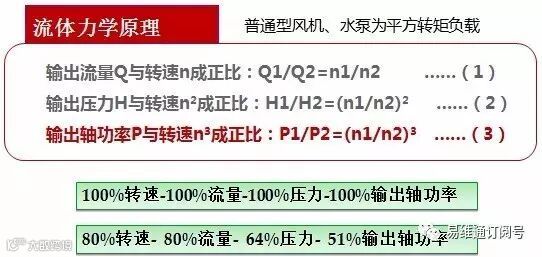

高压变频器用于节能用途时，大部分是针对普通风机、水泵等平方转矩负载。
结论：当输出轴的转速下降20%时，输出轴的功率下降49%。

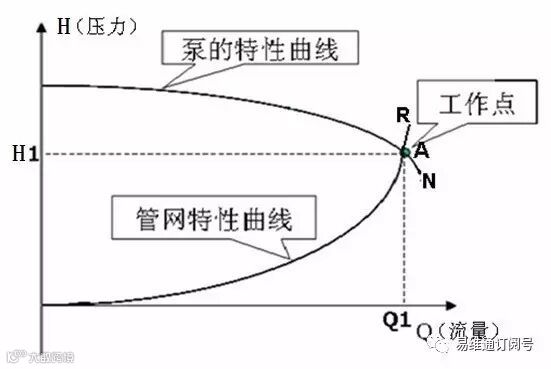

风机、水泵的Q-H特性曲线

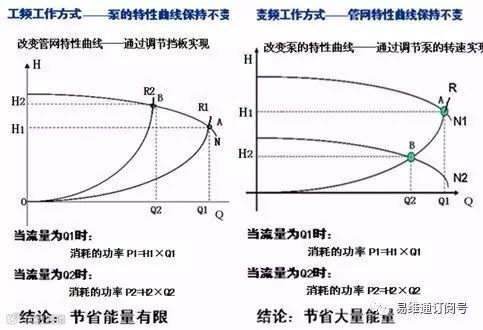

工频和变频调节方式节能对比

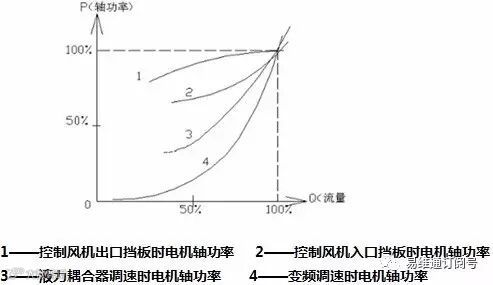

各种调节方式下能效对比
高压变频器分类
【1】按中间环节有无直流部分，可分为交交变频器和交直交变频器；
【2】按直流部分的性质，可分为电流型和电压型变频器；
【3】按有无中间低压回路，可分为高高变频器和高低高变频器；
【4】按输出电平数，可分为两电平、三电平、五电平及多电平变频器；
【5】按电压等级和用途，可分为通用变频器和高压变频器；
【6】按嵌位方式，可分为二极管嵌位型和电容嵌位型变频器等等。
高压变频器生产环节
•自动化一键式操作，中间无人为操作，提高测试效率。
•故障报警自动处理。
•自动生成测试报表数据可追溯。
•安全防护，测试中检测隔离防护
•自动放电，安全可靠
•满载及老化同时进行，满足满载的温升测试要求。
•100%模拟现场情景。
•全自动测试，避免人工误判，并实时保存测试记录。
关键器件进行全检、高压测试；
专业的温度测试设备，关键器件100%逐一筛选；
专业的耐压测试设备；
在线订单作业、质量、异常进度跟踪；
工位管理可视化；
各部门信息共享；
自动生成统计报表，数据可追溯。
全物理隔离防护栏；
整机测试包括查线、低压测试、耐压测试、高压测试、空载测试、额定电流拉载测试。
整机全电压、全电流满载测试。
介电实验，按国际电气测试标准，确保设备的绝缘性能(100%整机10000~27000V介电实验),杜绝在客户现场出现绝缘问题。
满足3MW以下高压变频器的出厂满载试验，大大提高了产品的质量。

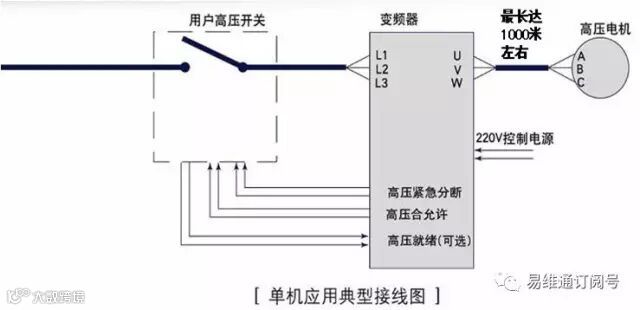

与现场设备连接
