01 寄生电感定义

1.1 什么是寄生参数

寄生参数是指电子元件或电路中由于结构、材料、工艺等非理想因素，不可避免产生的额外电气参数，包括寄生电感、寄生电容和寄生电阻。这些参数并非设计初衷，但会对电路性能、信号传输、系统稳定性等产生重要影响，这些寄生参数是电路非理想特性的核心来源，其影响随频率升高和功率增大会更加显著。对于如宽禁带半导体等高频大功率应用场景，寄生参数控制是决定系统性能的关键因素。

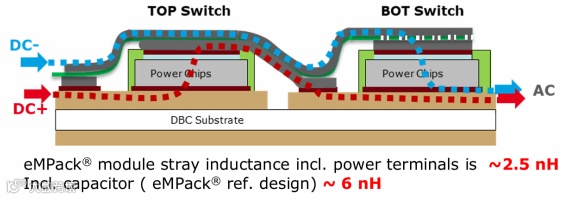

来源：Semikron

1.2 寄生参数有什么影响

寄生电阻会消耗电路中的电压，会造成电源供电不变情况下，门极电压无法达到门限的情形，同时还会增加功率回路中的导通电阻Rdson。

根据电感产生电压的数学公式：，寄生电感会导致过压超调，电压信号振荡以及功率损耗。如下图所示。

来源：ST

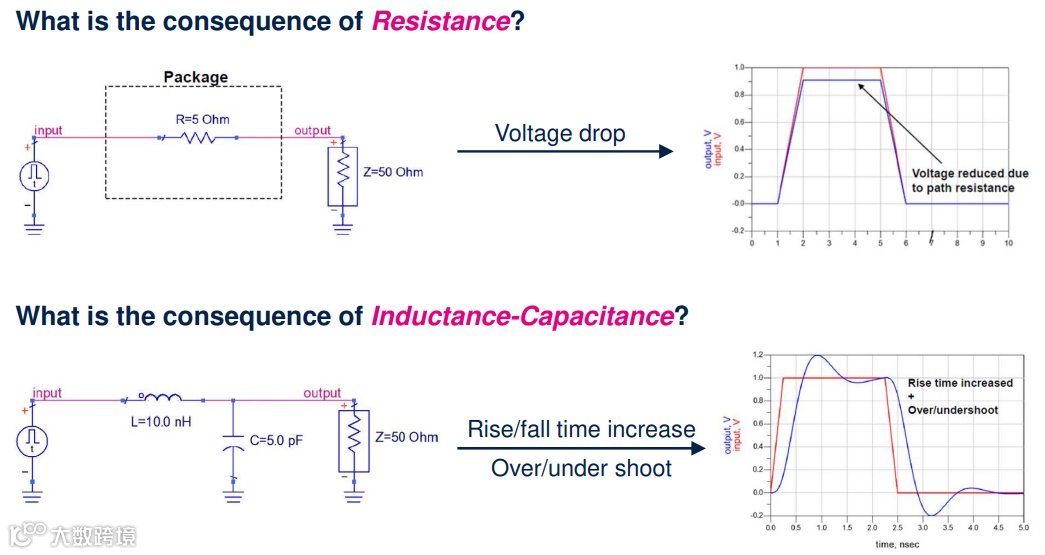

寄生电感会引起超调和信号振荡，电压超调会增大开关损耗，而信号振荡和振铃现象也会增大功率损耗。

02 功率模组寄生电感

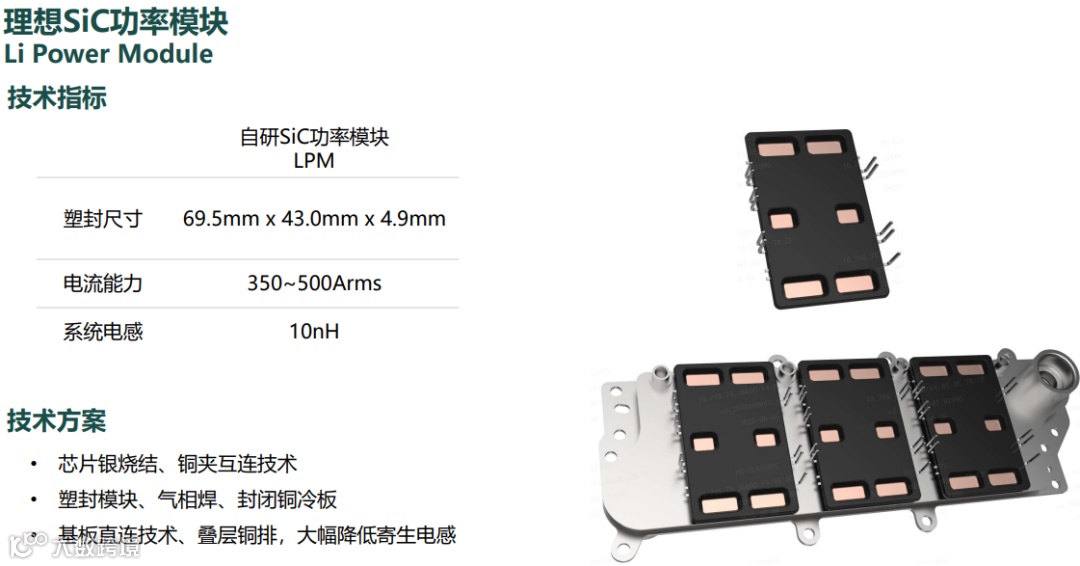

2.1 功率模组寄生参数影响因素

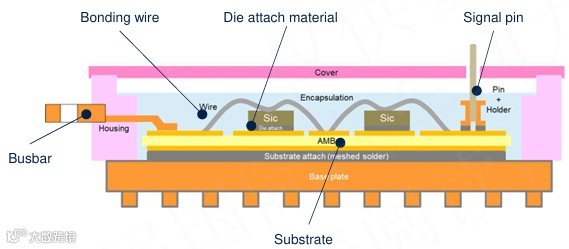

如下图所示为功率模块封装结构示意图，一般包括SiC/IGBT裸片，DBC衬底，功率端子，以及键合线，功率模块的这些子部件都会对功率模块的寄生参数产生影响。具体可以表现在互联方式(引线键合，焊点以及铜线迹线)，基底材料（基底中的介电层）和电路layout(由于电流路径形成的环形区域)。

2.2 功率模组寄生电感电压超调定量分析示例

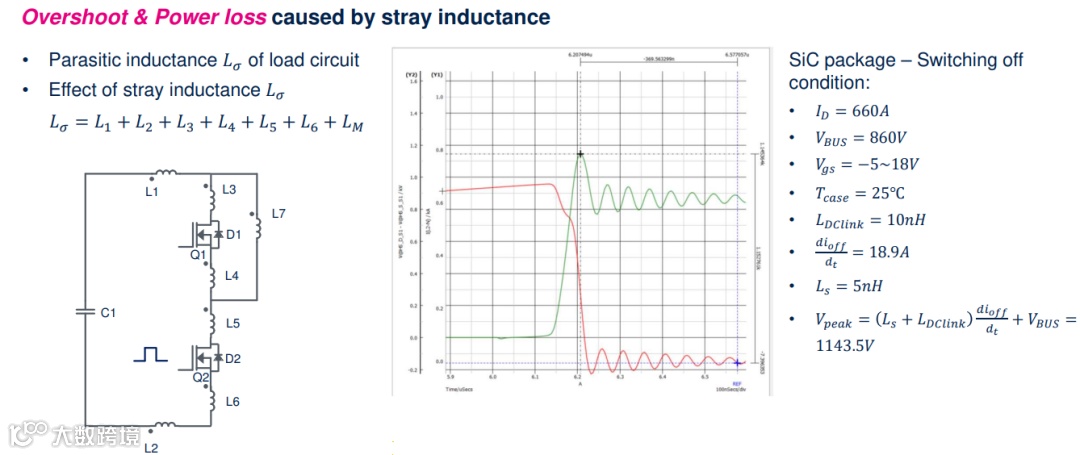

如下图所示，由于功率模块封装的互联方式，基底材料和电路layout造成的寄生电感通常包含多个部分，比如下图中的L1到L7所示，通过定量分析结果，原本母线电压在860V的应用，超调后系统电压达到了1143.5V，同时还会造成信号振荡和功率损耗。
