重温解析XtraBackup

Xtrabackup概述
Xtrabackup是由percona开源的免费数据库热备份软件，它能对InnoDB数据库和XtraDB存储引擎的数据库非阻塞地备份（对于MyISAM的备份同样需要加表锁）；mysqldump备份方式是采用的逻辑备份，其最大的缺陷是备份和恢复速度较慢，如果数据库大于50G，mysqldump备份就不太适合。

Xtrabackup优点

 1）备份速度快，物理备份可靠
 2）备份过程不会打断正在执行的事务（无需锁表）
 3）能够基于压缩等功能节约磁盘空间和流量
 4）自动备份校验
 5）还原速度快
 6）可以流传将备份传输到另外一台机器上
Xtrabackup原理

Xtrabackup安装后有4个可执行文件，其中2个比较重要的备份工具是innobackupex、xtrabackup

1）xtrabackup 是专门用来备份InnoDB表的，不能备份非Innodb表，和mysql server没有交互；

2）innobackupex 是一个脚本，用来备份非InnoDB表，同时会调用xtrabackup命令来备份InnoDB表，还会和mysql  server交互，比如锁表、获取位置点等。简单地说，就是在xtrabackup基础上做了一层封装；

3）xbcrypt 加密解密备份工具。

4）xbstream 流传打包传输工具，类似tar。

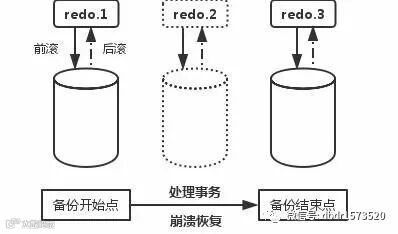

1）在使用InnoDB引擎表内部会维护一个redo日志文件，我们也可以叫做事务日志文件。事务日志会存储每一个InnoDB表数据的记录修改

2）xtrabackup在启动时会记住log sequence number（LSN）日志序列号，即当前的redo记录的位置，并且复制所有数据文件。

3）复制过程需要一些时间，所以这期间如果数据文件LSN有改动，它会运行一个后台进程，用于监控事务日志，并不停地将事务日志中每个数据文件的修改都记下来。

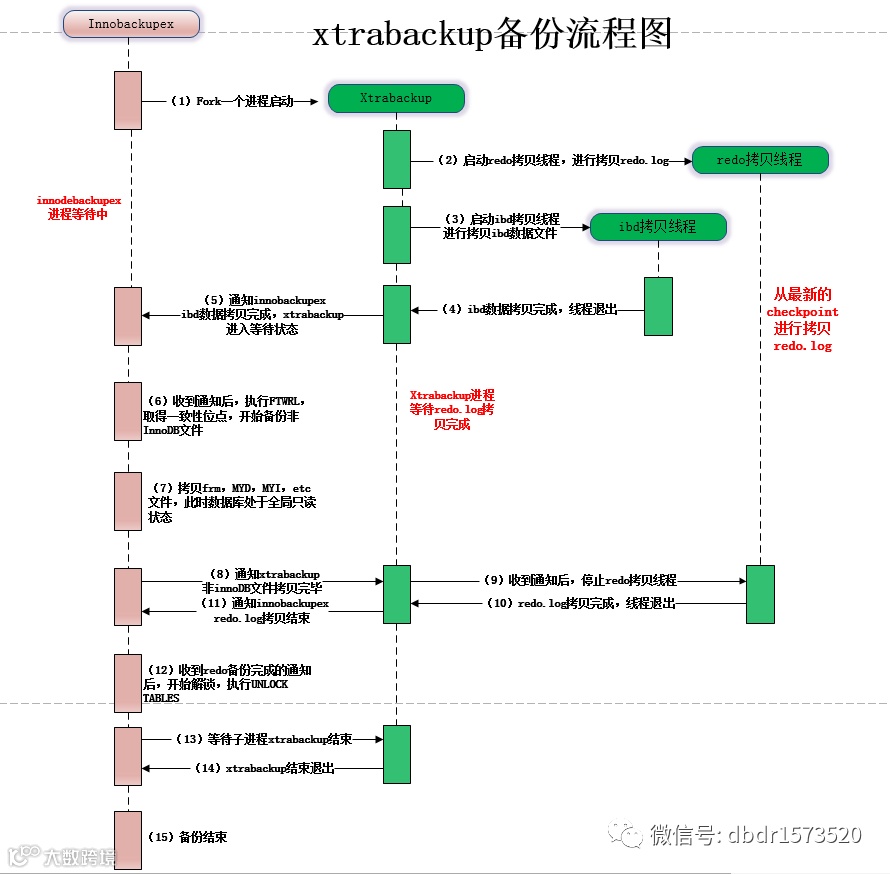

Xtrabackup流程图

（1）innobackupex启动后，会先fork一个进程，用于启动xtrabackup，然后等待xtrabackup备份ibd数据文件；

（2）xtrabackup在备份innoDB数据，有2种线程：redo拷贝线程和ibd数据拷贝线程。xtrabackup进程开始执行后，会启动一个redo拷贝的线程，用于从最新的checkpoint点开始顺序拷贝redo.log；再启动ibd数据拷贝线程，进行拷贝ibd数据。这里是先启动redo拷贝线程的。在此阶段，innobackupex进行处于等待状态（等待文件被创建）

（4）xtrabackup拷贝完成ibd数据文件后，会通知innobackupex（通过创建文件），同时xtrabackup进入等待状态（redo线程依旧在拷贝redo.log）

（5）innobackupex收到xtrabackup通知后哦，执行FLUSH TABLES WITH READ LOCK（FTWRL），取得一致性位点，然后开始备份非InnoDB文件（如frm、MYD、MYI、CSV、opt、par等格式的文件），在拷贝非InnoDB文件的过程当中，数据库处于全局只读状态。

（6）当innobackup拷贝完所有的非InnoDB文件后，会通知xtrabackup，通知完成后，进入等待状态；

（7）xtrabackup收到innobackupex备份完成的通知后，会停止redo拷贝线程，然后通知innobackupex，redo.log文件拷贝完成；

（8）innobackupex收到redo.log备份完成后，就进行解锁操作，执行：UNLOCK TABLES；

（9）最后innbackupex和xtrabackup进程各自释放资源，写备份元数据信息等，innobackupex等xtrabackup子进程结束后退出。

上述在上面描述的文件拷贝，都是备份进程直接通过操作系统读取数据文件的，只在执行SQL命令时和数据库有交互，基本不影响数据库的运行，在备份非 InnoDB 时会有一段时间只读（如果没有MyISAM表的话，只读时间在几秒左右），在备份InnoDB数据文件时，对数据库完全没有影响，是真正的热备。

InnoDB 和非 InnoDB 文件的备份都是通过拷贝文件来做的，但是实现的方式不同，前者是以page为粒度做的(xtrabackup)，后者是 cp 或者 tar 命令(innobackupex)，xtrabackup 在读取每个page时会校验 checksum 值，保证数据块是一致的，而 innobackupex 在 cp MyISAM 文件时已经做了flush（FTWRL），磁盘上的文件也是完整的，所以最终备份集里的数据文件都是写入完整的。

扩展理解
数据存放于row中，row存在于page中，page存于extent中，所以我们备份extent中的page（page是innodb引擎的最小物理存储分配单位），即可备份出对应的数据。

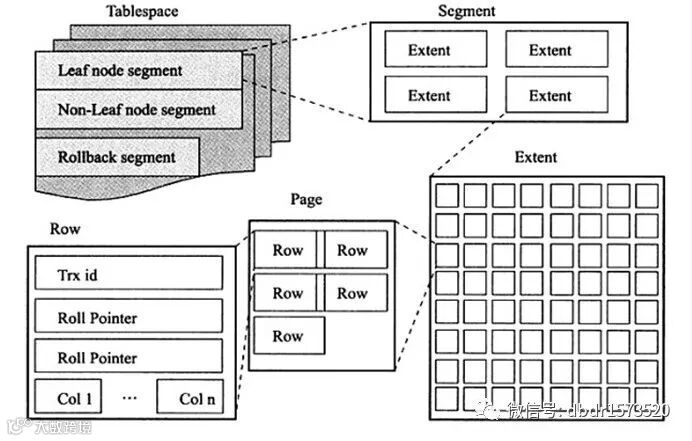

innodb逻辑存储结构图

xtrabackup增备
每个Page都有自己的LSN号码，LSN是一个全局递增的号码，每次对page中的记录进行修改时，都会产生新的LSN号码。

假设，我们第一次备份的数据如下，所有数据由如下6个page组成，下图中的黄色方块代表page，黄色方块右上角的号码代表当前page的LSN，从下图可看出，目前最大的LSN号码为5。

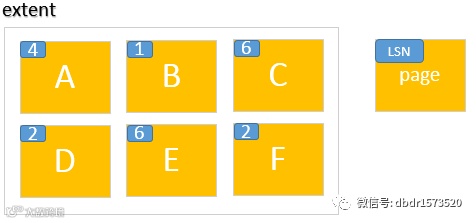

假设备份完成后，我们修改了数据，而这次修改的数据存在于上图中的page C与page E中，所以上图中的pageC与pageE的LSN就变成6

如果此时要做增量备份，我们只需要备份出自上次备份以后变化的数据即可，找到LSN大于5的Page，即上图中的pageC与pageE，即可得出变化的增量数据，得出上图中的增量page后，再将增量page覆盖到上次的备份中，即可得到最新的数据。
