应用场景：
LAN-Base一般用于备份数据量小，且对备份窗口没有特殊要求的场景，此类场景下备份服务器和备份代理一般是虚拟机部署。
LAN-Free一般用于备份数据量较大，且对备份窗口要求比较严格的场景，此类场景下备份服务器和备份代理一般是物理机部署。
LAN-Base备份组网：
LAN-Base备份流程：
控制流量：
①管理员在ebackup创建备份任务，并将备份任务及备份策略发给备份服务器（备份管理平面）
②备份服务器通过VRM获取虚拟机列表（生产管理平面），并将备份任务、备份策略、虚拟机列表发给备份代理（内部通信平面）
③备份代理向VRM下发备份VM的指令。（生产管理平面）
④VRM向CNA下达指令，CNA对VM创建快照。（生产管理平面）
⑤CNA打完快照后，返回快照信息（SCSI号/WWN）、CNA主机信息给备份代理。（生产管理平面）
备份流量（重）和 恢复流量
①备份代理扫描SCSI号，检测是否能访问生产存储（存储平面）
②备份代理发现无法访问生产存储，则向CNA请求发送VM备份流量（生产管理平面）
③备份代理写入快照卷数据到备份存储中（存储平面）
备份控制流和备份数据流走的前端LAN网络，生产存储是虚拟化数据存储。

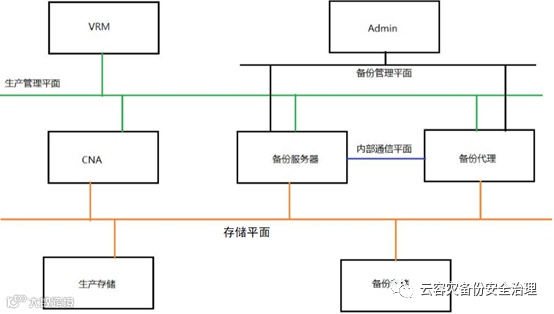

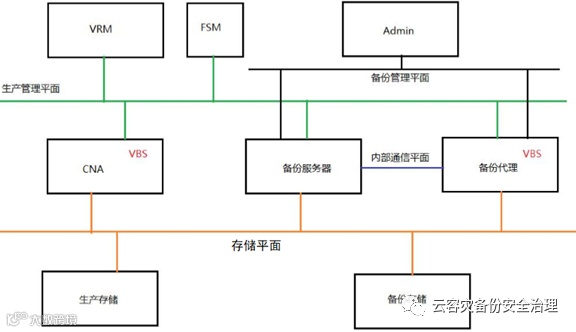

LAN-Free备份组网：
生产存储为虚拟化存储
LAN-Free备份流程：
①管理员在ebackup创建备份任务，并将备份任务及备份策略发给备份服务器（备份管理平面）
②备份服务器通过VRM获取虚拟机列表（生产管理平面），并将备份任务、备份策略、虚拟机列表发给备份代理（内部通信平面）
③备份代理向VRM下发备份VM的指令。（生产管理平面）
④VRM向CNA下达指令，CNA对VM创建快照。（生产管理平面）
⑤CNA返回快照信息（SCSI号/WWN）、CNA主机信息给备份代理（生产管理平面）
⑥备份代理扫描SCSI号，检测是否能访问生产存储（存储平面）
⑦备份代理发现能够访问生产存储，则挂载生产存储（存储平面）
⑧备份代理写入快照卷数据到备份存储中（存储平面）
备份控制流走前端Lan 网络，备份数据流走的后端SAN网络，生产存储是SAN设备。

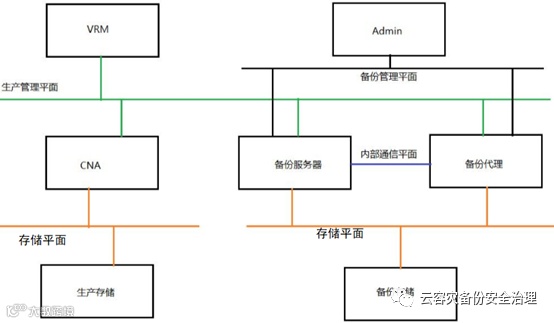

生产存储为fusionstorage
LAN-Free备份流程：
①管理员在ebackup创建备份任务，并将备份任务及备份策略发给备份服务器（备份管理平面）
②备份服务器通过VRM获取虚拟机列表（生产管理平面），并将备份任务、备份策略、虚拟机列表发给备份代理（内部通信平面）
③备份代理向VRM下发备份VM的指令。（生产管理平面）
④VRM发送指令请求FSM打快照（生产管理平面）
⑤FSM发送指令给FSA，FSA再发送给leaderVBS打快照（生产管理平面）
⑥leaderVBS将快照信息（SCSI号/WWN）、CNA主机信息发送给备份代理中的VBS（存储平面）
⑦备份代理扫描SCSI号，检测是否能访问生产存储（存储平面）
⑧备份代理发现能够访问生产存储，则挂载生产存储（存储平面）
⑨备份代理将快照卷数据写入到备份存储中（存储平面）
备份窗口指在用户正常使用的业务系统不受影响的情况下，对业务系统中的业务数据进行数据备份花费的时间。
