企业的不断发展，随之而来的是IT信息系统产生的备份数据量逐步攀升和对备份窗口却越来越严格的要求。如何在IT预算日益缩减的情况下，实现高可靠和高性能的数据备份，是管理员和其他IT专业人员不得不面对的问题。H3C基于IP/FC SAN的虚拟磁带库解决方案能够为新建备份系统的用户提供高可靠、高性能、可管理的数据备份方案，免除传统磁带备份所带来的备份失效率高、备份/恢复速度慢等问题。

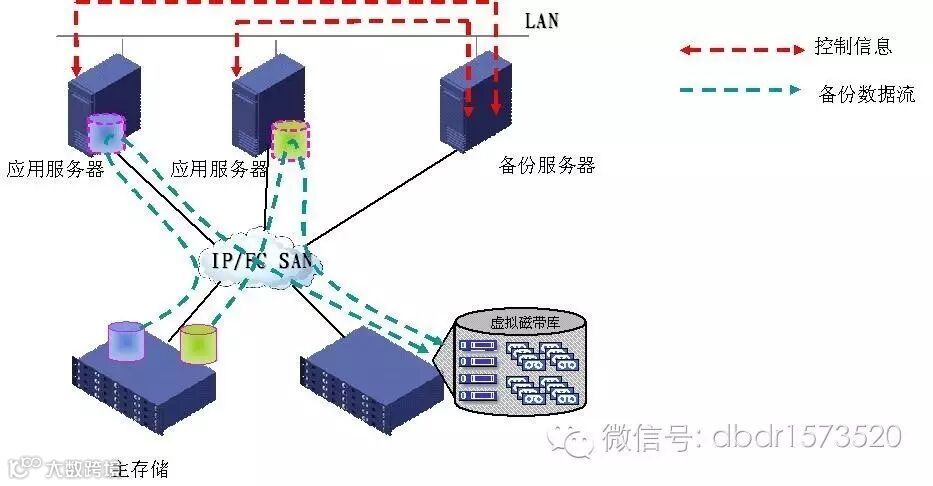

1. 组网拓扑
1..2. 方案说明
对于新建备份系统的用户，无论原有在线存储使用IP SAN或FC SAN网络，都可以灵活选择不同型号的VTL产品，接入现有存储网络以实现LAN Free备份。虚拟磁带库实现磁带库的仿真，对于备份管理服务器来说，认为接入的备份设备就是真实的磁带库设备，因此备份软件配置和备份策略与传统的磁带备份方式完全相同。
在实际配置时，在备份管理服务器上安装备份软件的服务器端（Server）模块，由于备份服务器端的收费一般与备份服务器的操作系统和硬件配置相关，为了降低成本建议选用Windows PC机作为备份服务器。应用服务器上安装备份软件的客户端（Client）模块，此时虚拟磁带库设备对应用服务器是不可见的，所有需要备份的服务器通过客户端模块与备份管理服务器的服务器模块进行通讯，备份数据流通过备份管理服务器将数据转换为磁带格式存入虚拟磁带库设备。
在预算比较充裕的情况内，也可以在每台应用服务器上安装备份软件的介质服务器（Media Server）模块，这样应用服务器可以直接“看到”虚拟磁带设备并将需要备份的数据写入虚拟磁带，有效解决所有备份数据流经过单台备份管理服务器进行备份的性能和带宽瓶颈。为了解决多台服务器共用磁带设备，还需要在应用服务器上安装备份软件SSO（Share Storage Option）模块。每次备份之前由SSO通过前端业务网络与备份服务器通讯，获得虚拟磁带设备使用权后，再由后端SAN网络将数据写入虚拟磁带设备。
H3C VTL产品继承了Neocean存储产品系列的易管理特性，提供了基于WEB启动的GUI界面，以及简化的RAID管理界面。其中RAID管理界面是嵌入在GUI管理界面中的。

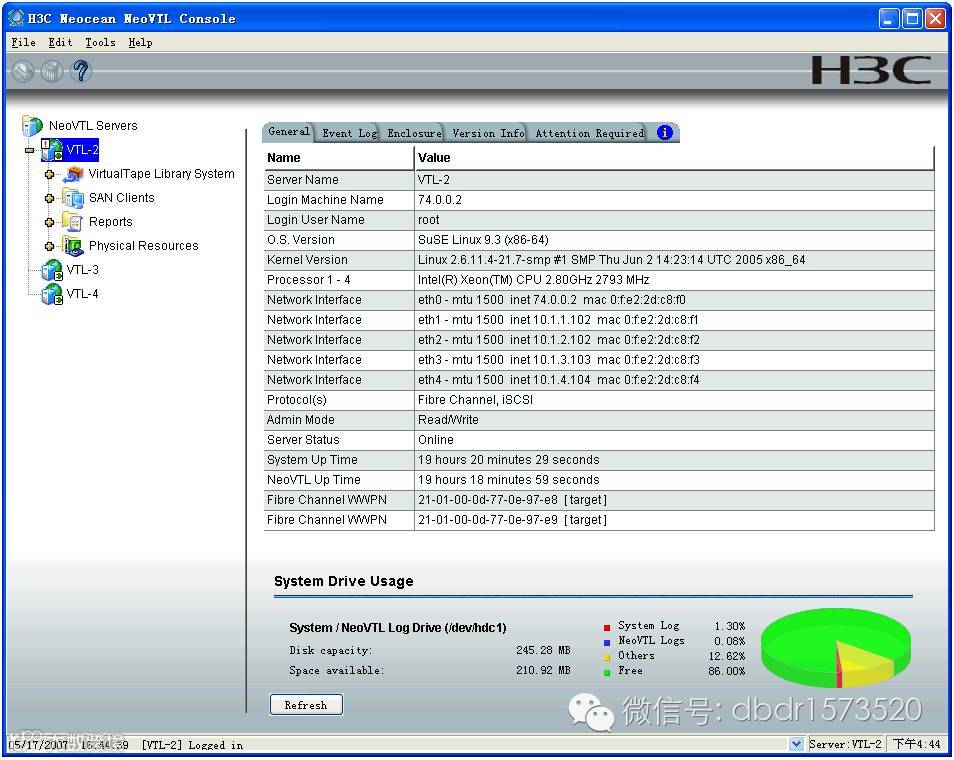

VTL GUI管理界面

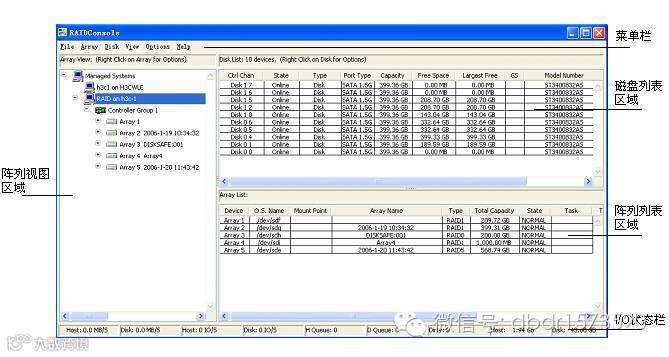

RAID管理界面
用户可以根据自身的备份需求和使用习惯通过H3C VTL图形化管理界面虚拟出特定型号的物理磁带库，同时虚拟出一定数量的磁带驱动器和磁带，并将所虚拟的磁带库指定给相应主机使用。H3C VTL能够仿真QUANTUM、HP、IBM等主流厂家的数十种磁带库，能够仿真HP Ultrium系列、Quantum DLT系列、STK T9840等多种类型的磁带机，满足不同客户的备份需求。
1.4 方案优势
► 可靠性的飞跃提升
H3C基于IP/FC SAN虚拟磁带库备份解决方案采用磁盘技术来进行备份，磁盘作为全密闭的电子设备，故障率要远远低于磁带设备，同时避免了磁带因为受潮发霉、介质失效等问题带来的数据丢失。H3C VTL产品去除了机械手臂、磁带驱动机、物理磁带等机械组件，消除了介质磨损和介质错误，进一步降低了故障率。
此外，。H3C VTL产品的RAID5机制，在提高性能的同时，实现了备份介质的容错机制，大大降低数据丢失的可能。H3C VTL产品可配置热备盘，当RAID5阵列中某块物理磁盘故障时，热备盘自动顶替故障盘，这在提高了系统的可用性的同时，也降低了数据丢失的风险。
► 最佳的备份/恢复速度
H3C VTL产品采用高性能、高可靠、大容量的企业级SATA磁盘作为备份介质，提供了快速的介质读写能力；采用RAID5技术，通过多磁盘的并发读写，大大提高了备份介质的读写性能，提供了比传统磁带库高数倍的备份和恢复速率；省去了物理磁带库挂载、倒带等初始化操作，进一步缩短了备份窗口和数据恢复时间。
此外，相比真实的物理磁带库所支持的磁带机数目，H3C VTL产品可仿真的虚拟磁带机数目更多。比如，STK
L20物理磁带库最多支持2个磁带机，20盘物理磁带。而DL1000则可以同时仿真出16个不同的磁带库、64个磁带驱动器和512盘磁带，而DL3240可以同时仿真出128个不同的磁带库、1024个磁带驱动器和64000盘磁带，允许更多备份作业的同时并发访问，大大提高了备份系统的整体性能。
► 实现按需配置，随需扩容
H3C VTL产品支持自动扩容。物理磁带的容量是固定的，而H3C VTL产品仿真的虚拟磁带的容量可以实现按需分配。即可针对虚拟磁带库，预定义该虚拟磁带库下的虚拟磁带的初始容量、增量以及最大容量。当虚拟磁带的使用容量超过初始容量时，磁带会自动按照增量进行扩容，直到达到磁带的最大容量。这样可大大简化系统的管理，避免“Out of Space”错误，同时，提高磁盘存储空间的利用率。
► 实现比物理磁带库更大的存储空间
通过H3C VTL产品的压缩功能可实现备份文件的压缩，以达到节省磁盘空间的目的，这样在虚拟磁带中就可以存放更多的数据。例如使用压缩比率2:1的方式来备份数据，在虚拟磁带上可存放两倍于原磁带大小的数据。
► 降低管理和维护成本
采用虚拟磁带库备份，实现备份/恢复的高可靠性，可以有效的降低维护成本。另外还可以避免传统磁带库备份中大量的人工操作，减少了人为故障因素，进一步降低了维护成本。H3C VTL产品快捷方便的维护管理界面，能够被备份管理员轻松学习和掌握，进一步减少了培训和管理费用。
► 实现性能和容量的同步堆叠扩展
当单个H3C VTL产品虚拟磁带库容量无法满足备份容量需求时，通过多个DL1000的堆叠扩展，整个虚拟磁带库整体系统的性能和容量随着DL1000的数量增加而同步增加。同时，多个H3C VTL产品产品堆叠的时候还可以实现统一管理。
► 提供与现有IT环境的无缝集成
H3C的虚拟磁带库产品进行了最广泛的兼容性测试，能够仿真业内所有主流的磁带库和磁带机，支持与主流的备份软件配合实现数据备份，确保虚拟磁带库可以无缝集成到现有的IT环境中。
