近几年高校信息化的大量开展，以虚拟化为基础的云计算产品和方案在高校获得了大量的应用。高校业务系统量大，管理复杂，包括教务系统、科研管理系统、网站、财务系统、教学系统、实验系统等。为了提高效率，把物理机虚拟化后提供给校内各方使用。
一、用户需求
1.1用户环境

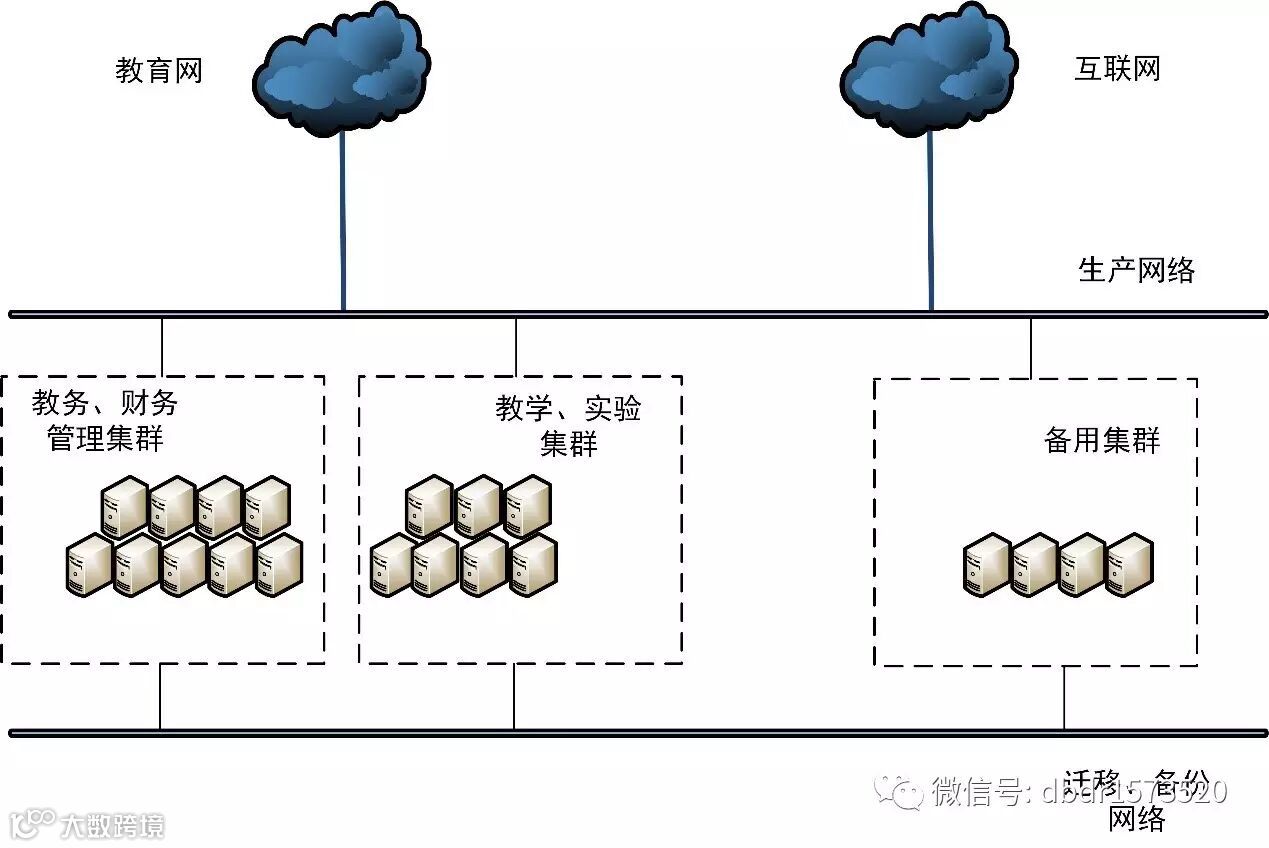

用户环境如下图所示。该校将22台服务器分为三个集群，包括教务、财务管理集群，教学、实验集群，备用集群，每个集群按照容量大小，配备2~3个存储。虚拟化平台为思杰Xenserver6.2。其中教务、财务管理集群和教学、实验集群部署在学校网络信息中心机房，备用集群部署在第二实验楼机房，采用光纤连接。网络分为生产网络和迁移、备份网络，连接网络为1Gb带宽，两个网络物理上独立。学校连接教育网，带宽为1Gb，连接互联网，带宽为500Mb。
1.2虚拟机情况
目前有18个物理机部署思杰Xenserver6.2，约300台虚拟机，数据量约85T，大部分存储在存储上，一部分存储在物理机上，生产网络、迁移及备份网络为千兆网络。
目前已经部署了数据库复制软件，确保重要的财务数据、教务数据的实时备份。
目前已经用脚本执行Xenserver虚拟机的完全备份，策略为每周备份一次，不能执行增量或者差异备份。Xenserver虚拟机备份直接备份到备份集群，一旦需要恢复，则直接启动虚拟机。
二、解决方案
2.1容灾目标
1）管理系统：对于教务、财务等核心系统，做到数据不丢失、应用在1小时内恢复。
2）教学系统：对于教学、网上课程等系统，根据教学和实验的特点，确保在1小时内恢复应用，数据容忍1天丢失。
3）实验系统：对于学生实验系统，如账务实验系统，学生实验完成后，在当天恢复到初始状态，以备后续上课使用。
2.2具体实施步骤

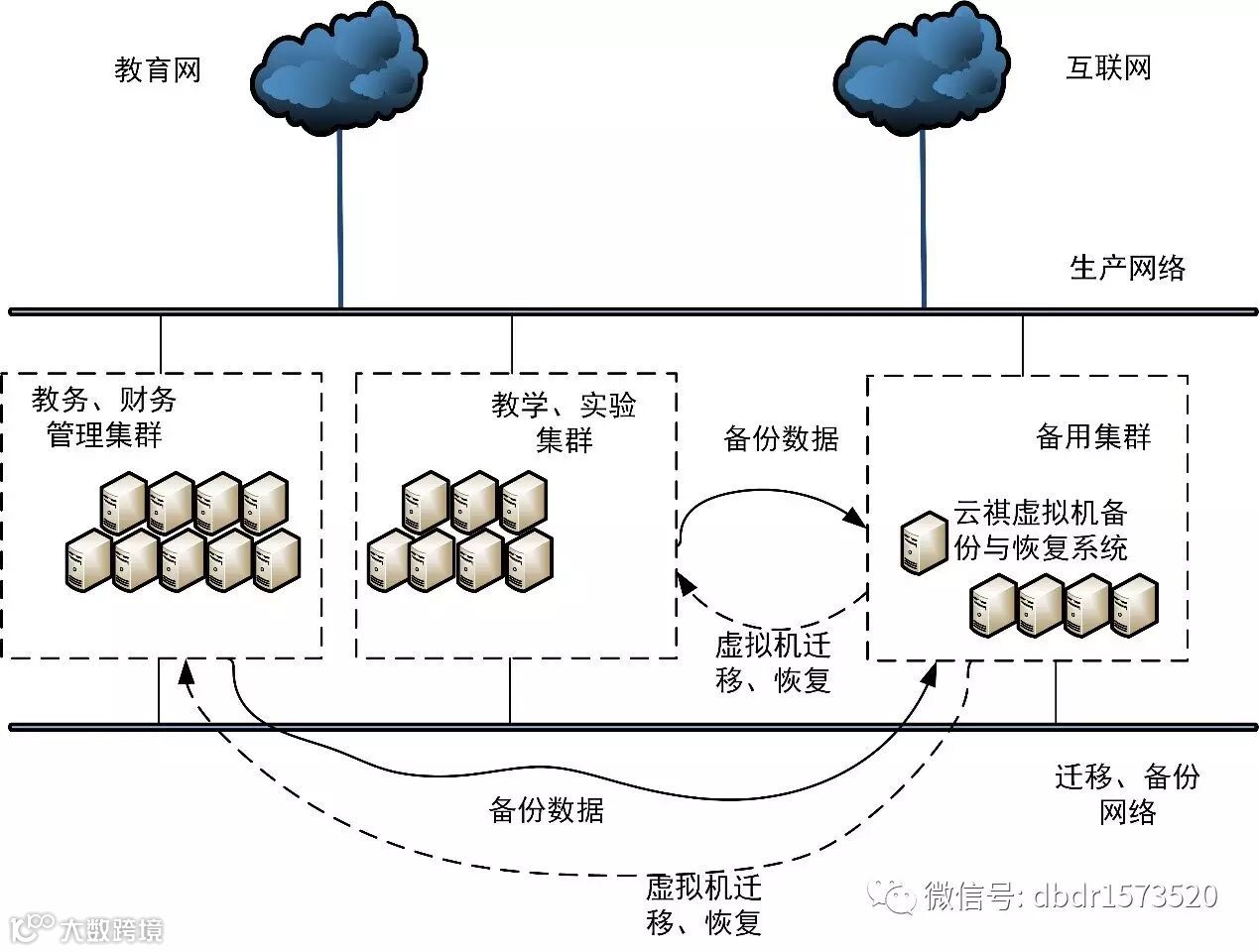

具体实施步骤如下图所示。
在备用集群内部署云祺虚拟机备份与恢复系统，可采用物理机方式部署，也可以采用虚拟机方式部署。在用户现场采用虚拟机方式部署。采用的备份/恢复策略为：
1）管理系统
a) 备份策略：位于教务、财务管理集群中，已配备数据库复制产品，做实时备份；虚拟机备份策略为每周六凌晨2点做完全备份，其余每天凌晨2点做增量备份。
b) 恢复策略：对于IO要求高的数据库虚拟机，直接恢复到教务、财务管理集群，然后利用数据库复制产品恢复数据，最后提供服务。由于数据库虚拟机相对较小，恢复时间较短。对于数据量很大的应用，例如超过500GB的实际数据，采用瞬时恢复，先在备用集群上利用瞬时恢复将Xenserver虚拟机启动，然后再迁移到教务、财务管理集群。
2）教学系统
a) 备份策略：位于教学、实验系统集群内，该系统用于辅助教师上课，由于教师会在自己的PC保留数据，如课件、成绩等，因此，对RPO可设置为1天，而应用相对重要，不能影响教学，因此RTO为1小时。
b) 恢复策略：对于小容量的虚拟机，采用虚拟机恢复到原机进行恢复，对于大容量的虚拟机，采用瞬时恢复，首先恢复应用，再迁移到教学、实验集群中。
3）实验系统
a) 备份策略：位于教学、实验系统集群内，该系统用于学生做实验，例如账务实验系统，备份策略为每周日凌晨4点做一次全备即可。
b) 恢复策略：每周一至周六凌晨4点做定时恢复。
