Brocade光纤交换机配置案例

光纤交换机作为SAN网络的重要组成部分，在日常应用中非常普遍，本次将以常用的博科交换机介绍基本的配置方法。

博科300实物图：

环境描述：

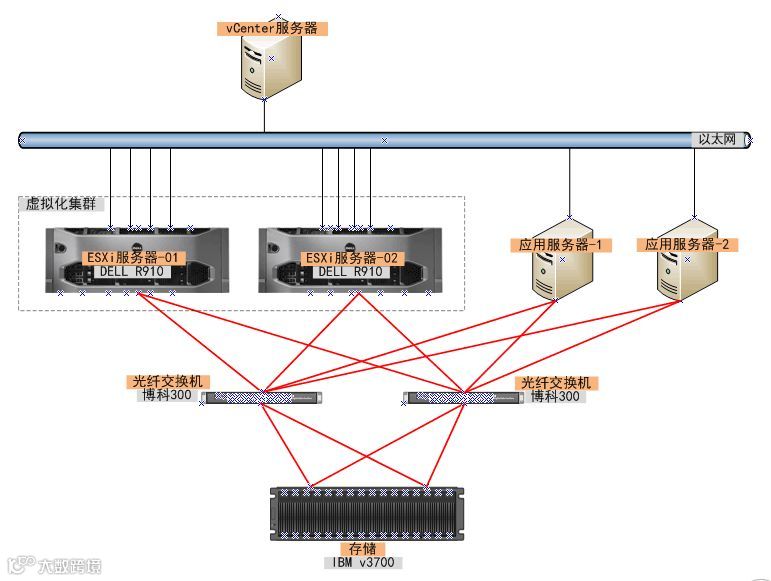

如上图，四台服务器通过各自的双HBA卡连接至两台博科300光纤交换机，IBM V3700为双控制器，每个控制器再分别与两台光纤交换机相连。

完成所有的连线及配置工作后，还需对光纤交换机作相应配置，当然不配置当傻瓜机也能使用，但一般还是需要配置，创建别名、划分ZONE等，这里只介绍一台光纤交换机的配置过程，另一台配置方法相同。交换机接口详细连接信息如下：

准备创建的别名信息如下：

准备划分的ZONE信息如下：

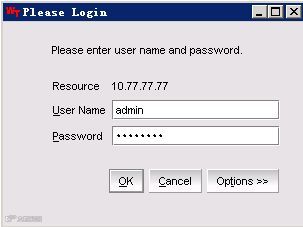

开始配置光纤交换机，可以从图形界面(JAVA)或者命令行两种方式配置，首先介绍图形化配置方式，在浏览器中输入10.77.77.77进入登陆界面，输入默认登陆信息admin/password，进入管理系统

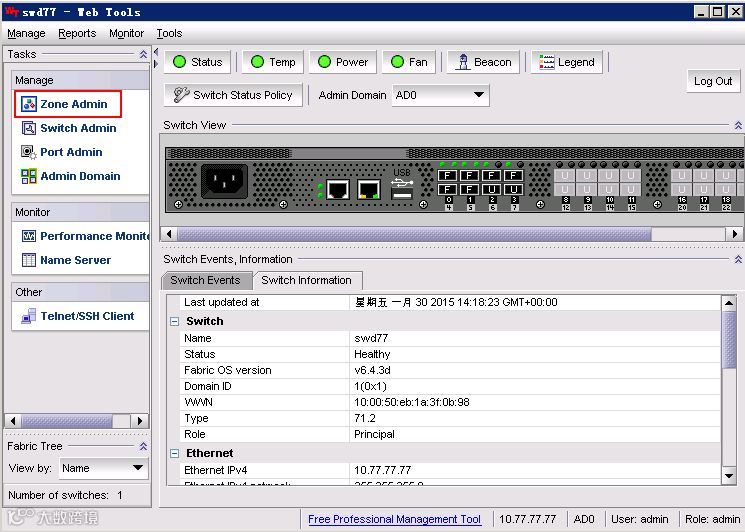

管理系统主界面：

点击上图红框中的Zone Admin进入ZONE配置界面，如下图，配置顺序为首先创建Alias（别名）、再创建Zone（区域）、最后配置Zone Config（保存配置）：

按照上面规划好的别名开始创建，点击上图中的New Alias，如下图，输入名称，点击OK

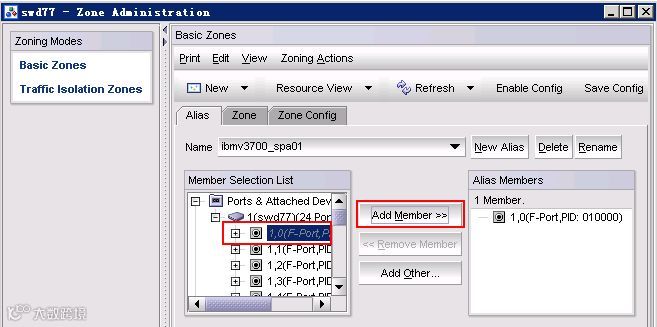

如下图，Name中选择好刚创建的别名，然后在Member Selection List中选择存储V3700实际接的端口，这里为1,0，选中1,0，再点击中间的“Add Member >>”，完成端口的添加。这样一个别名就创建好了，其它5个别名也按此方法创建。

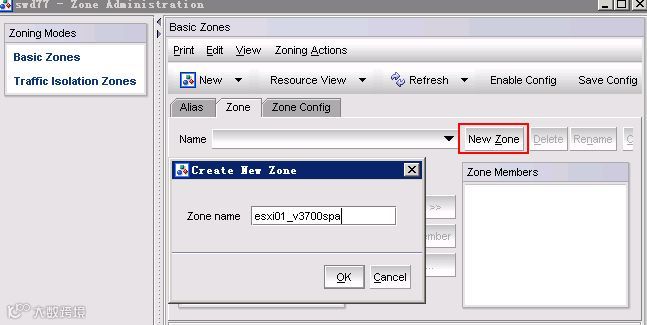

接着开始创建Zone，如下图，选择中间的Zone选项栏，如下图，点击New Zone，输入ZONE name，点OK

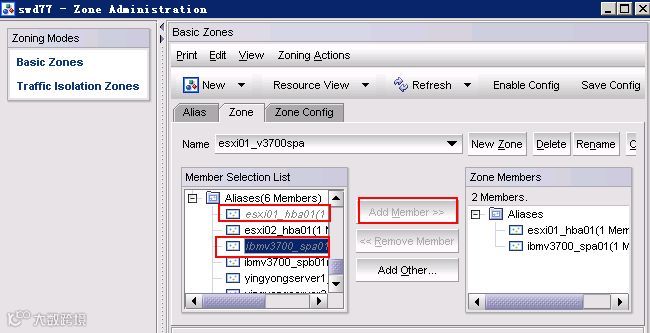

Name选中刚才创建的Zone，Member selection List中选择Aliases，选择该区域的两个端口，即esxi01_hba01和ibmv3700_spa01，选中点击Add Members添加至zone中，其它7个zone也同样方法添加。

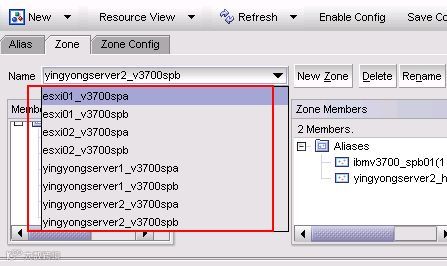

完成8个ZONE创建后如下图所示

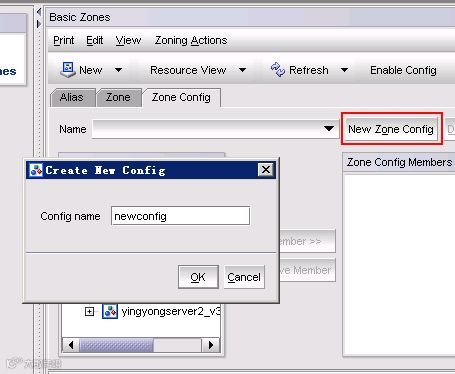

接着点Zone Config开始保存配置，输入Config name名称，如下图

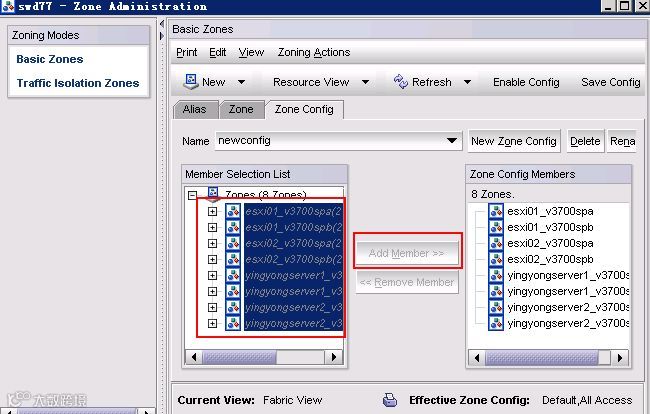

如下图，在Member Selection List中，全选刚才建的8个Zone，点击Add Member，添加至右边窗口中，再点击下图中的Enable Config按扭来生效配置，

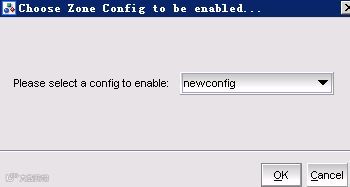

选择刚才创建的配置文件newconfig，点击OK，完成后，再点右边的Save Config来保存配置信息。

命令行输出信息：

switchshow：

swd77:admin> switchshow
switchName:     swd77
switchType:     71.2
switchState:    Online
switchMode:     Native
switchRole:     Principal
switchDomain:   1
switchId:       fffc01
switchWwn:      10:00:50:eb:1a:3f:0b:98
zoning:         ON (newconfig)
switchBeacon:   OFF

Index Port Address Media Speed State     Proto
==============================================
  0   0   010000   id    N8   Online      FC  F-Port  50:05:07:68:03:09:fb:d8
  1   1   010100   id    N8   Online      FC  F-Port  50:05:07:68:03:09:fb:d9
  2   2   010200   id    N8   Online      FC  F-Port  21:00:00:24:ff:0e:19:66
  3   3   010300   id    N8   Online      FC  F-Port  10:00:8c:7c:ff:65:e2:49
  4   4   010400   id    N8   Online      FC  F-Port  10:00:00:05:1e:fd:98:8c
  5   5   010500   id    N8   Online      FC  F-Port  10:00:00:05:1e:fd:97:48
  6   6   010600   id    N8   No_Light    FC
  7   7   010700   id    N8   No_Light    FC
  8   8   010800   –    N8   No_Module   FC  (No POD License) Disabled
  9   9   010900   –    N8   No_Module   FC  (No POD License) Disabled
10  10   010a00   –    N8   No_Module   FC  (No POD License) Disabled
11  11   010b00   –    N8   No_Module   FC  (No POD License) Disabled
12  12   010c00   –    N8   No_Module   FC  (No POD License) Disabled
13  13   010d00   –    N8   No_Module   FC  (No POD License) Disabled
14  14   010e00   –    N8   No_Module   FC  (No POD License) Disabled
15  15   010f00   –    N8   No_Module   FC  (No POD License) Disabled
16  16   011000   –    N8   No_Module   FC  (No POD License) Disabled
17  17   011100   –    N8   No_Module   FC  (No POD License) Disabled
18  18   011200   –    N8   No_Module   FC  (No POD License) Disabled
19  19   011300   –    N8   No_Module   FC  (No POD License) Disabled
20  20   011400   –    N8   No_Module   FC  (No POD License) Disabled
21  21   011500   –    N8   No_Module   FC  (No POD License) Disabled
22  22   011600   –    N8   No_Module   FC  (No POD License) Disabled
23  23   011700   –    N8   No_Module   FC  (No POD License) Disabled

zoneshow：

swd77:admin> zoneshow
Defined configuration:
cfg:   newconfig
                esxi01_v3700spa; esxi01_v3700spb; esxi02_v3700spa;
                esxi02_v3700spb; yingyongserver1_v3700spa;
                yingyongserver1_v3700spb; yingyongserver2_v3700spa;
                yingyongserver2_v3700spb
zone:  esxi01_v3700spa
                esxi01_hba01; ibmv3700_spa01
zone:  esxi01_v3700spb
                esxi01_hba01; ibmv3700_spb01
zone:  esxi02_v3700spa
                esxi02_hba01; ibmv3700_spa01
zone:  esxi02_v3700spb
                esxi02_hba01; ibmv3700_spb01
zone:  yingyongserver1_v3700spa
                ibmv3700_spa01; yingyongserver1_hba01
zone:  yingyongserver1_v3700spb
                ibmv3700_spb01; yingyongserver1_hba01
zone:  yingyongserver2_v3700spa
                ibmv3700_spa01; yingyongserver2_hba01
zone:  yingyongserver2_v3700spb
                ibmv3700_spb01; yingyongserver2_hba01
alias: esxi01_hba01
            &#16
0;   1,2
alias: esxi02_hba01
                1,3
alias: ibmv3700_spa01
                1,0
alias: ibmv3700_spb01
                1,1
alias: yingyongserver1_hba01
                1,4
alias: yingyongserver2_hba01
                1,5

Effective configuration:
cfg:   newconfig
zone:  esxi01_v3700spa
                1,2
                1,0
zone:  esxi01_v3700spb
                1,2
                1,1
zone:  esxi02_v3700spa
                1,3
                1,0
zone:  esxi02_v3700spb
                1,3
                1,1
zone:  yingyongserver1_v3700spa
                1,0
                1,4
zone:  yingyongserver1_v3700spb
                1,1
                1,4
zone:  yingyongserver2_v3700spa
                1,0
                1,5
zone:  yingyongserver2_v3700spb
                1,1
                1,5
