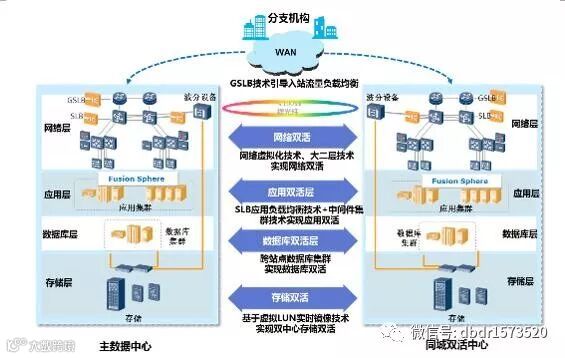

同城双活技术架构
双活数据中心解决方案是指两个数据中心同时处于运行状态，同时承担业务，提高数据中心的整体服务能力和系统资源利用率。两个数据中心的数据实时保持一致，当单设备故障甚至一个数据中心故障时，业务自动切换，数据零丢失，业务零中断。
双活数据中心解决方案是端到端的4层双活方案，分别为：存储层、数据库层、应用层、和网络层，消除单点故障，保证业务连续性。
² 存储双活：双活中心采用冗余光纤互联，并采用DWDM进行环形保护，实现FC SAN的互联。存储虚拟化采用专用的虚拟化引擎或者主机卷管理软件对本地核心存储中的卷与远端核心存储中的卷实现卷级别上的RAID1，即双活分布虚拟卷，实现两个数据中心不同存储上的不同的物理卷的数据层面双活。双活数据中心的数据复制采用同步复制技术，实现RPO=0、即数据零丢失。
² 数据库双活：对于采用Active-Active群集部署的数据库系统，比如Oracle RAC，在网络大二层技术和存储数据镜像共享技术的支持下，实现跨站点数据库节点双活和事务并行处理。对于Active-Standby群集部署的数据库系统，跨站点数据库群集实现故障切换。
² 应用双活：基于B/S三层架构的应用采用全局负载均衡及服务器负载均衡，并结合中间件的软件集群技术实现应用双活及负载均衡；基于C/S架构的应用可采用云资源池的跨站点迁移并结合网络大二层技术，实现应用的在线冗余保护和快速切换。
² 网络双活：主数据中心和同城双活中心采用双链路分别和电子政务网、互联网连接，同时双活中心采用冗余光纤互联，并采用DWDM进行环形保护，实现链路级的双活。INTERNET及内网终端接入采用全局负载均衡、链路负载均衡、本地服务器负载均衡，同时结合DNS域名解析技术实现终端接入的网络双活。双活中心的网络通过大二层局域网延展的方式，在数据中心间扩展局域网（VLAN）的连接，支持应用集群跨地域部署和灵活迁移，支持双活数据中心部署，提供更大范围的资源整合和灵活调配。

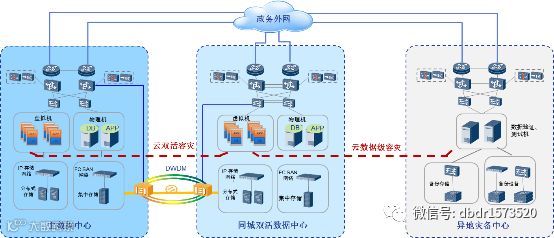

两地三中心技术架构
在同城双活的基础上，另外再异地建设一个容灾备份中心，通过存储远程复制技术和数据备份技术，实现双中心业务数据的异地备份，当双中心出现区域灾难，可确保业务数据不丢失。
