深入解析开源虚拟带库mhvtl

云容灾备份安全治理

2021-01-23

1.安装基础包


  yum install mt-st mtx sg3_utils-libs sg3_utils-libs sg3_utils sg3_utils-devel lsscsi iscsi-initiator-utils kernel kernel-devel kernel-headers lzo-devel zlib-devel -y

2.安装 mhvtl

mhvtl-utils-1.6-3.el7.x86_64.rpm
mhvtl-utils-1.6-3.el7.x86_64.rpm


  yum install mhvtl-utils-1.6-3.el7.x86_64.rpm

检查是否安装成功


  # ls /etc/mhvtl/
  device.conf library_contents.10 library_contents.30 mhvtl.conf
  #

启动/停止mhvtl


  启动mhvtl
  systemctl enable mhvtl.target
  systemctl start mhvtl.target


  停止mhvtl
  systemctl stop mhvtl.target

检查磁带虚拟目录


  # ls /opt/mhvtl/
  CLN101L4  E01003L4  E01008L4  E01013L4  E01018L4  F01032L5  F01037L5  G03003TA  G03008TA  G03013TA  G03018TA  G03023TA  G03028TA  G03033TA  G03038TA
  CLN102L5  E01004L4  E01009L4  E01014L4  E01019L4  F01033L5  F01038L5  G03004TA  G03009TA  G03014TA  G03019TA  G03024TA  G03029TA  G03034TA  G03039TA
  CLN303TA  E01005L4  E01010L4  E01015L4  E01020L4  F01034L5  F01039L5  G03005TA  G03010TA  G03015TA  G03020TA  G03025TA  G03030TA  G03035TA
  E01001L4  E01006L4  E01011L4  E01016L4  F01030L5  F01035L5  G03001TA  G03006TA  G03011TA  G03016TA  G03021TA  G03026TA  G03031TA  G03036TA
  E01002L4  E01007L4  E01012L4  E01017L4  F01031L5  F01036L5  G03002TA  G03007TA  G03012TA  G03017TA  G03022TA  G03027TA  G03032TA  G03037TA
  #

检查虚拟磁带库信息


  # lsscsi -g
  [1:0:0:0] cd/dvd QEMU QEMU DVD-ROM 2.5+/dev/sr0 /dev/sg0
  #


  # lsscsi -l
  [1:0:0:0] cd/dvd QEMU QEMU DVD-ROM 2.5+/dev/sr0
   state=running queue_depth=1 scsi_level=6 type=5 device_blocked=0 timeout=30
  #


  # mtx -f /dev/sg0 status
  mtx:RequestSense:LongReport=yes
  mtx:RequestSense:ValidResidual=yes
  mtx:RequestSense:ErrorCode=70(Current)
  mtx:RequestSense:SenseKey=IllegalRequest
  mtx:RequestSense:FileMark=no
  mtx:RequestSense: EOM=no
  mtx:RequestSense: ILI=no
  mtx:RequestSense:Residual=00000000
  mtx:RequestSense:AdditionalSenseCode=20
  mtx:RequestSense:AdditionalSenseQualifier=00
  mtx:RequestSense: BPV=no
  mtx:RequestSense:Errorin CDB=no
  mtx:RequestSense: SKSV=no
  Mode sense (0x1A)forPage0x1D failed
  mtx:RequestSense:LongReport=yes
  mtx:RequestSense:ValidResidual=no
  mtx:RequestSense:ErrorCode=0(Unknown?!)
  mtx:RequestSense:SenseKey=NoSense
  mtx:RequestSense:FileMark=no
  mtx:RequestSense: EOM=no
  mtx:RequestSense: ILI=no
  mtx:RequestSense:AdditionalSenseCode=00
  mtx:RequestSense:AdditionalSenseQualifier=00
  mtx:RequestSense: BPV=no
  mtx:RequestSense:Errorin CDB=no
  mtx:RequestSense: SKSV=no
  READ ELEMENT STATUS CommandFailed
  #

3.磁带设置

Library就是带库，Drive就是定义有几个drive。

可以通过编辑/etc/mhvtl/device.conf来选择不同的路径来存储每个库的VTL磁带，以包括不同的主目录路径（针对每个库）。下面的示例将库10从 /opt/mhvtl 更改为 /VTL


  [root@netbackup-server mhvtl]# cat /etc/mhvtl/device.conf


  VERSION:5


  # VPD page format:
  # <page #> <Length> <x> <x+1>... <x+n>
  # NAA format is an 8 hex byte value seperated by ':'
  # Note: NAA is part of inquiry VPD 0x83
  #
  # Each 'record' is separated by one (or more) blank lines.
  # Each 'record' starts at column 1
  # Serial num max len is 10.
  # Compression: factor X enabled 0|1
  #     Where X is zlib compression factor    1 = Fastest compression
  #                        9 = Best compression
  #     enabled 0 == off, 1 == on
  #
  # fifo: /var/tmp/mhvtl
  # If enabled, data must be read from fifo, otherwise daemon will block
  # trying to write.
  # e.g. cat /var/tmp/mhvtl (in another terminal)


  Library:10 CHANNEL:00 TARGET:00 LUN:00
  Vendor identification: STK
  Product identification: L700
  Unit serial number: XYZZY_A
   NAA:10:22:33:44:ab:00:00:00
  Home directory:/opt/mhvtl
   PERSIST:False
  Backoff:400
  # fifo: /var/tmp/mhvtl


  Drive:11 CHANNEL:00 TARGET:01 LUN:00
  Library ID:10Slot:01
  Vendor identification: IBM
  Product identification: ULT3580-TD5
  Unit serial number: XYZZY_A1
   NAA:10:22:33:44:ab:00:01:00
  Compression: factor 1 enabled 1
  Compression type: lzo
  Backoff:400
  # fifo: /var/tmp/mhvtl


  Drive:12 CHANNEL:00 TARGET:02 LUN:00
  Library ID:10Slot:02
  Vendor identification: IBM
  Product identification: ULT3580-TD5
  Unit serial number: XYZZY_A2
   NAA:10:22:33:44:ab:00:02:00
  Compression: factor 1 enabled 1
  Compression type: lzo
  Backoff:400
  # fifo: /var/tmp/mhvtl


  Drive:13 CHANNEL:00 TARGET:03 LUN:00
  Library ID:10Slot:03
  Vendor identification: IBM
  Product identification: ULT3580-TD4
  Unit serial number: XYZZY_A3
   NAA:10:22:33:44:ab:00:03:00
  Compression: factor 1 enabled 1
  Compression type: lzo
  Backoff:400
  # fifo: /var/tmp/mhvtl


  Drive:14 CHANNEL:00 TARGET:04 LUN:00
  Library ID:10Slot:04
  Vendor identification: IBM
  Product identification: ULT3580-TD4
  Unit serial number: XYZZY_A4
   NAA:10:22:33:44:ab:00:04:00
  Compression: factor 1 enabled 1
  Compression type: lzo
  Backoff:400
  # fifo: /var/tmp/mhvtl


  [root@netbackup-server mhvtl]#

查看mhvtl内核版本


  cat /sys/modules/mhvtl/version

4.Adding a Web GUI to the mhVTL

按照CentOS上mhVTL中概述的步骤安装mhVTL，此指南将基于Web的mhVTL-GUI添加到组合中。
经过多年的努力和大力支持，Nia在mhVTL-GUI上的原始开发已被暂停。GUI的一个分支现在可以在https://github.com/markh794/mhvtl-gui获得，但是目前尚未积极开发。

step 1.安装依赖包

lsscsi (yum install lsscsi) (Required)
mtx (yum install mtx) (Required)
mt-st (yum install mt-st) (Required)
git version 1.7.4.1 or higher yum install git (Optional - for LIVE UPDATE Feature)
sysstat (yum install sysstat) (Optional)
sg3_utils (Optional) yum install sg3_utils


  yum install php lsscsi mtx mt-st git sysstat sg3_utils scsi-target-utils

下面两个包，不包括在Centos 光盘中，需要单独下载


  scsi-target-utils-1.0.55-4.el7.x86_64.rpm
  perl-Config-General-2.61-1.el7.noarch.rpm

ote :
scsi-target-utils-1.0.55-4.el7.x86_64.rpm包需要依赖 perl-Config-General-2.61-1.el7.noarch.rpm

step 2.Start tgtd (iSCSI) and register to start on boot:


  systemctl start tgtd.service

step 3.Setup sudo (Required ) :
允许您的Web服务器用户ID以root用户身份在本地运行命令


  ＃ echo“ apache ALL =（ALL）NOPASSWD：ALL”>>/etc/sudoers

释掉/etc/sudoers中的“ Defaults requiretty”行,可能需要禁用selinux才能从httpd运行sudo

step 4.在Web服务器配置文件中为MHVTL GUI添加目录别名：


  Alias/mhvtl "/var/www/html/mhvtl"
  <Directory"/var/www/html/mhvtl">
  OptionsNone
  AllowOverrideNone
  Order allow,deny
  Allowfrom all
  </Directory>

将所有MHVTL GUI文件复制到上面指定的别名目录中
https://codeload.github.com/markh794/mhvtl-gui/tar.gz/1.4.4

step 5.Starting the GUI
Confirm both the mhVTL and iSCSI (tgtd) are started:


  systemctl restart mhvtl.target
  systemctl restart tgtd.service

Reload apache configuration:


  systemctl reload httpd

step 6.浏览器访问MHVTL GUI，
例如 http：// localhost / mhvtl /或http://10.0.0.10/mhvtl/
使用密码“ mhvtl”登录
***要更改密码，请更新文件〜go.php，其中显示“ if（$ password ==“ mhvtl”）“

5.管理磁带

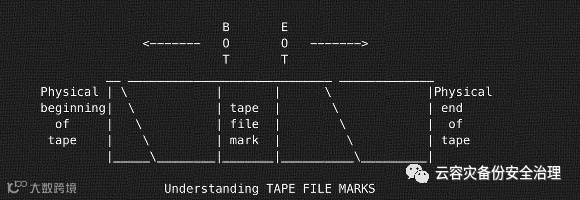

5.1.磁带文件标记和块大小?

每个磁带设备能存储多个备份文件。磁带备份文件通过 cpio，tar，dd 等命令创建。同时，磁带设备可以由多种程序打开、写入数据、及关闭。你可以存储若干备份（磁带文件）到一个物理磁带上。在每个磁带文件之间有个“磁带文件标记”。这用来指示一个物理磁带上磁带文件的结尾以及另一个文件的开始。你需要使用 mt 命令来定位磁带（快进，倒带和标记）。
null

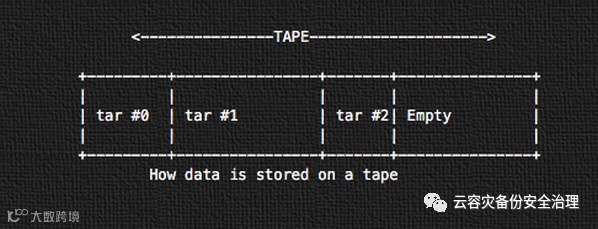

5.2.磁带上的数据是如何存储的?

null
所有的数据使用 tar 以连续磁带存储格式连续地存储。第一个磁带归档会从磁带的物理开始端开始存储（tar #0）。接下来的就是 tar #1，以此类推。

Unix 上的磁带设备名

/dev/rmt/0 或 /dev/rmt/1 或 /dev/rmt/[0-127] ：Unix 上的常规磁带设备名。磁带自动倒回。
/dev/rmt/0n ：以无倒回为特征，换言之，磁带使用之后，停留在当前状态等待下个命令。
/dev/rmt/0b ：使用磁带接口，也就是 BSD 的行为。各种类型的操作系统比如 AIX，Windows，Linux，FreeBSD 等的行为更有可读性。
/dev/rmt/0l ：设置密度为低。
/dev/rmt/0m ：设置密度为中。
/dev/rmt/0u ：设置密度为高。
/dev/rmt/0c ：设置密度为压缩。
/dev/st[0-9] ：Linux 特定 SCSI 磁带设备名。
/dev/sa[0-9] ：FreeBSD 特定 SCSI 磁带设备名。
/dev/esa0 ：FreeBSD 特定 SCSI 磁带设备名，在关闭时弹出（如果可以的话）。

磁带设备名示例

/dev/rmt/1cn 指明正在使用 unity 1，压缩密度，无倒回。
/dev/rmt/0hb 指明正在使用 unity 0，高密度，BSD 行为。
Linux 上的自动倒回 SCSI 磁带设备名：/dev/st0
Linux 上的无倒回 SCSI 磁带设备名：/dev/nst0
FreeBSD 上的自动倒回 SCSI 磁带设备名：/dev/sa0
FreeBSD 上的无倒回 SCSI 磁带设备名：/dev/nsa0

5.3.控制磁带驱动器

在 Linux 和类 Unix 系统上，mt 命令用来控制磁带驱动器的操作，比如查看状态或查找磁带上的文件或写入磁带控制标记。下列大多数命令需要作为 root 用户执行。
磁带控制(magnetic tape control), mt传送命令到磁带驱动器。如果磁带名没有指定,环境变量磁带被使用.如果磁带不存在, mt使用设备 /dev/rmt/0n 。


  [root@netbackup-server mhvtl]# mt ？
  mt: unknown command "？"
  usage: mt [-v][--version][-h][-f device ] command [ count ]
  commands: weof, wset, eof, fsf, fsfm, bsf, bsfm, fsr, bsr, fss, bss, rewind,
   offline, rewoffl, eject, retension, eod, seod, seek, tell, status,
   erase, setblk,lock, unlock, load, compression, setdensity,
   drvbuffer, stwrthreshold, stoptions, stsetoptions, stclearoptions,
   defblksize, defdensity, defdrvbuffer, defcompression, stsetcln,
   sttimeout, stlongtimeout, densities, setpartition, mkpartition,
   partseek, asf, stshowopt.
  [root@netbackup-server mhvtl]#

1.查看磁带库设备相关信息


  [root@centos1 opt]# lsscsi -g
  [0:0:0:0] disk ATA VBOX HARDDISK 1.0/dev/sda /dev/sg0
  [1:0:0:0] mediumx STK L700 0104-/dev/sg9
  [1:0:1:0] tape IBM ULT3580-TD5 0104/dev/st0 /dev/sg1
  [1:0:2:0] tape IBM ULT3580-TD5 0104/dev/st1 /dev/sg2
  [1:0:3:0] tape IBM ULT3580-TD4 0104/dev/st2 /dev/sg3
  [1:0:4:0] tape IBM ULT3580-TD4 0104/dev/st3 /dev/sg4
  [1:0:8:0] mediumx STK L80 0104-/dev/sg10
  [1:0:9:0] tape STK T10000B 0104/dev/st4 /dev/sg5
  [1:0:10:0] tape STK T10000B 0104/dev/st5 /dev/sg6
  [1:0:11:0] tape STK T10000B 0104/dev/st6 /dev/sg7
  [1:0:12:0] tape STK T10000B 0104/dev/st7 /dev/sg8

mediumx是机械臂,一般磁带库有两个机械手(sg)
tape就是drive,八个驱动器(/dev/st*)
slot多个插槽(slot)，插槽中的磁带被放入了驱动之后才能被正常的读写，每盘磁带读写完毕，或读写满了需要手动更换下一盘磁带。

2.装载磁带操作。
装载磁带命令格式：mtx -f <机械手设备号> load

1).查看sg9机械手状态：


  [root@centos1 ~]# mtx -f /dev/sg9 status
  StorageChanger/dev/sg9:4Drives,43Slots(4Import/Export)
  DataTransferElement0:Empty
  DataTransferElement1:Empty
  DataTransferElement2:Empty
  DataTransferElement3:Empty
  StorageElement1:Full:VolumeTag=E01001L4
  StorageElement2:Full:VolumeTag=E01002L4
  StorageElement3:Full:VolumeTag=E01003L4
  StorageElement4:Full:VolumeTag=E01004L4
  StorageElement5:Full:VolumeTag=E01005L4
  StorageElement6:Full:VolumeTag=E01006L4
  StorageElement7:Full:VolumeTag=E01007L4
  StorageElement8:Full:VolumeTag=E01008L4
  StorageElement9:Full:VolumeTag=E01009L4
  StorageElement10:Full:VolumeTag=E01010L4
  StorageElement11:Full:VolumeTag=E01011L4
  StorageElement12:Full:VolumeTag=E01012L4
  StorageElement13:Full:VolumeTag=E01013L4
  StorageElement14:Full:VolumeTag=E01014L4
  StorageElement15:Full:VolumeTag=E01015L4
  StorageElement16:Full:VolumeTag=E01016L4
  StorageElement17:Full:VolumeTag=E01017L4
  StorageElement18:Full:VolumeTag=E01018L4
  StorageElement19:Full:VolumeTag=E01019L4
  StorageElement20:Full:VolumeTag=E01020L4
  StorageElement21:Empty
  StorageElement22:Full:VolumeTag=CLN101L4
  StorageElement23:Full:VolumeTag=CLN102L5
  StorageElement24:Empty
  StorageElement25:Empty
  StorageElement26:Empty
  StorageElement27:Empty
  StorageElement28:Empty
  StorageElement29:Empty
  StorageElement30:Full:VolumeTag=F01030L5
  StorageElement31:Full:VolumeTag=F01031L5
  StorageElement32:Full:VolumeTag=F01032L5
  StorageElement33:Full:VolumeTag=F01033L5
  StorageElement34:Full:VolumeTag=F01034L5
  StorageElement35:Full:VolumeTag=F01035L5
  StorageElement36:Full:VolumeTag=F01036L5
  StorageElement37:Full:VolumeTag=F01037L5
  StorageElement38:Full:VolumeTag=F01038L5
  StorageElement39:Full:VolumeTag=F01039L5
  StorageElement40 IMPORT/EXPORT:Empty
  StorageElement41 IMPORT/EXPORT:Empty
  StorageElement42 IMPORT/EXPORT:Empty
  StorageElement43 IMPORT/EXPORT:Empty

4个驱动器中没有磁带。

2).将磁带从39号插槽装入0号驱动器：


  [root@centos1 ~]# mtx -f /dev/sg9 load 390
  [root@centos1 ~]# mtx -f /dev/sg9 status
  StorageChanger/dev/sg9:4Drives,43Slots(4Import/Export)
  DataTransferElement0:Full(StorageElement39Loaded):VolumeTag= F01039L5
  DataTransferElement1:Empty
  DataTransferElement2:Empty
  DataTransferElement3:Empty
  .....

成功将39号槽位的磁带装入0号磁带驱动器。

3).检查0号驱动器里磁带的状态：


  [root@centos1 ~]# mt -f /dev/st0 status
  SCSI 2 tape drive:
  File number=0, block number=0, partition=0.
  Tape block size 0 bytes.Density code 0x58(no translation).
  Soft error count since last status=0
  General status bits on (41010000):
   BOT ONLINE IM_REP_EN

4).检查0号驱动器中磁头的位置：


  [root@centos1 ~]# mt -f /dev/st0 tell
  At block 0.

5).向磁带中写入数据：


  [root@centos1 ~]# ls
  anaconda-ks.cfg Desktop install.log install.log.syslog
  [root@centos1 ~]# tar -cvf /dev/st0 Desktop
  Desktop/
  [root@centos1 ~]# mt -f /dev/st0 tell
  At block 0.

st打头的表示写入完成后会自动倒带，下次写入会覆盖之前的数据。


  [root@centos1 ~]# tar -cvf /dev/nst0 Desktop
  Desktop/
  [root@centos1 ~]# mt -f /dev/st0 tell
  At block 2.

nst打头的表示写入完成后不会自动倒带。

4.卸载磁带库操作。
将磁带从0号驱动器拔出放入39号插槽：


  [root@centos1 ~]# mtx -f /dev/sg9 unload 390
  UnloadingDataTransferElementintoStorageElement39...done

5.倒带


  mt rew
  mt rewind
  mt -f /dev/mt/0 rewind
  mt -f /dev/st0 rewind

6.弹出磁带


  mt off
  mt offline
  mt eject
  mt -f /dev/mt/0 off
  mt -f /dev/st0 eject

7.擦除磁带（倒带，在支持的情况下卸载磁带）


  mt erase
  mt -f /dev/st0 erase #Linux
  mt -f /dev/rmt/0 erase #Unix

8.张紧磁带盒
如果磁带在读取时发生错误，你重新张紧磁带，清洁磁带驱动器，像下面这样再试一次：


  mt retension
  mt -f /dev/rmt/1 retension #Unix
  mt -f /dev/st0 retension #Linux

9.磁带当前位置写入 EOF 标记


  mt eof
  mt weof
  mt -f /dev/st0 eof

10.前进指定的文件标记数目，即跳过指定个 EOF 标记
磁带定位在下一个文件的第一个块，即磁带会定位在下一区域的第一个块（见图01）：


  mt fsf
  mt -f /dev/rmt/0 fsf
  mt -f /dev/rmt/1 fsf 1#go 1 forward file/tape (see fig.01)

11.后退指定的文件标记数目，即倒带指定个 EOF 标记
磁带定位在下一个文件的第一个块，即磁带会定位在 EOF 标记之后（见图01）：


  mt bsf
  mt -f /dev/rmt/1 bsf
  mt -f /dev/rmt/1 bsf 1#go 1 backward file/tape (see fig.01)

磁带定位命令列表：

fsf 前进指定的文件标记数目。磁带定位在下一个文件的第一块。
fsfm 前进指定的文件标记数目。磁带定位在前一文件的最后一块。
bsf 后退指定的文件标记数目。磁带定位在前一文件的最后一块。
bsfm 后退指定的文件标记数目。磁带定位在下一个文件的第一块。
asf 磁带定位在指定文件标记数目的开始位置。定位通过先倒带，再前进指定的文件标记数目来实现。
fsr 前进指定的记录数。
bsr 后退指定的记录数。
fss （SCSI tapes）前进指定的 setmarks。
bss （SCSI tapes）后退指定的 setmarks。

5.4.mtx

控制SCSI介质转换设备(control SCSI media changer devices), 控制单一或者多个SCSI介质转换器例如tape changers(磁带转换器) autoloaders(自动装填器), tape libraries(磁带库)或者optical media jukeboxes(光盘库)。
介质(侧重于存存储设备)切换工具，常用于SCSI设备的备份控制，目前已可以支持磁带库和DVD/CD库。


  [root@netbackup-server mhvtl]# mtx --help
  Usage:
   mtx --version
   mtx [-f <loader-dev>] noattach <more commands>
   mtx [-f <loader-dev>] inquiry | inventory
   mtx [-f <loader-dev>][altres][nobarcode] status
   mtx [-f <loader-dev>][altres] first [<drive#>]
   mtx [-f <loader-dev>][altres]last[<drive#>]
   mtx [-f <loader-dev>][altres] previous [<drive#>]
   mtx [-f <loader-dev>][altres]next[<drive#>]
   mtx [-f <loader-dev>][altres][invert] load <storage-element-number>[<drive#>]
   mtx [-f <loader-dev>][altres][invert] unload [<storage-element-number>][<drive#>]
   mtx [-f <loader-dev>][altres][eepos eepos-number] transfer <storage-element-number><storage-element-number>
   mtx [-f <loader-dev>][altres][eepos eepos-number][invert][invert2] exchange <storage-element-number><storage-element-number>
   mtx [-f <loader-dev>][altres] position <storage-element-number>
   mtx [-f <loader-dev>] eject
  [root@netbackup-server mhvtl]#

【声明】内容源于网络

云容灾备份安全治理

分享云灾备规划、实施、运营、备份与恢复、数据安全、数据治理；窥视国内外备份软件与监控软件知识前沿水平线；越努力，越幸运！

内容 2171

粉丝 0

云容灾备份安全治理分享云灾备规划、实施、运营、备份与恢复、数据安全、数据治理；窥视国内外备份软件与监控软件知识前沿水平线；越努力，越幸运！

总阅读4.7k

粉丝0

内容2.2k
