二维码历史（四）：二维码的“围棋游戏”

趣史

上期，我们讲了条码的进化，二维码中的堆叠式二维码应运而生，这种二维码延续一维码的设计思路，通过“叠罗汉”式的堆叠方式，增加条码的信息储量。

实际上，条码进化过程中，还有另一个门派——棋盘式二维码（又称矩阵式二维码）。下面，就邀请本期做客嘉宾，带我们认识下这种二维码。

有请主讲嘉宾——小浩子。

当一部分科学家热衷于一维码的“叠罗汉”游戏时，另一些科学家也很贪玩。

什么是棋盘式二维码？

棋盘式二维条码（又称矩阵式二维条码）它是在一个矩形空间通过黑、白像素在矩阵中的不同分布进行编码。在矩阵相应元素位置上，用点（方点、圆点或其他形状）的出现表示二进制“1”，点的不出现表示二进制的“0”，点的排列组合确定了矩阵式二维条码所代表的意义。目前已被采用的二维矩阵码有Data code 、Veri code、Softstrip、QR码等。

听上去好像很厉害的样子？

是的，比堆叠式二维码更高明的是，棋盘式二维码是一种横竖方向上都包含信息的条码,也就是说,这类条码符号中的每个元素(白条和黑条)都是二维的结构,在水平方向上和竖直方向上都组成一个类似一维的条码符号。

Data Code 码

二维码界的“韩流”

Data Code 码也叫Datamatrix 码（DM码），1989年由美国国际资料公司发明，广泛用于商品的防伪、统筹标识，是一种横竖符号数相同的正方形码,而且符号中每个元素(白条或黑条)也都是正方形模式。Data Code包含信息量很大,最多可将500个英文字母编码。符号的尺寸可以是0.001英寸至14英寸,因此,非常适宜于小物品包装上使用。话说，虽然DM码生于美国，却兴于韩国，在韩国市场的应用非常普及。

Veri Code 码

一座二维码的“迷宫”

Veri Code码是由veritec协会推出的,它与Data Code码相似,也是一种横竖符号数相同的条码,而且符号中每个元素(白条或黑条)也是一个正方形模型。

由于Vericode码具有丰富的符号图形，所以Vericode码在确保正确识读的情况下，可以获得数千万个符号大小图形符号集。目前Vericode码的阅读精度已经能达到每边0.03MM正是这一点，加上图形结构的复杂性，使得它在防伪方面很出色。

小编觉得，这个二维码真得很像迷宫啊，强迫症忍不住要试着走一走。

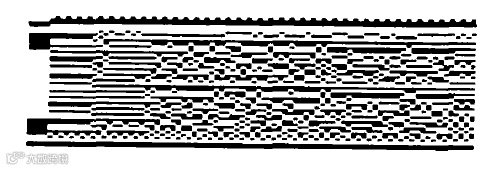

Softstrip码

棋盘二维码里的“异类”

softstrip码于八十年代中期出现,它也是一种二维矩阵码。Softsttrip码是一种包含数据量最大的二维条码,一个Sofsttrip码符号所包含的信息量可达几干个字符。

在形状上，这种二维码与其它棋盘式二维码有很大的区别，小编总觉得它有一颗堆叠式二维码的“心”。

Code One码

好想玩一把“坦克大战”

一看到这个“不正经”的二维码，小编如见故人啊。这不是我小时玩过得坦克大战吗？（暴露年龄了）

别笑，这还真是个如假包换的二维码。1992年，Intermec公司推出CodeOne码，是最早作为国际标准公开的二维码。信息携带量和DM码差不多。Code one符号共有10种版本及时14种尺寸。最大的符号，即版本B，可以表示2218个数字字母型字符或3550个数字，以及560个纠错字符。Code one可以表示全部256个ASCII字符，另加4个功能字符及1个填充字符。

QR码

二维码里“最熟悉的面孔”

这种二维码是目前在我国最普及的二维码，微信、支付宝都在使用，但你知道它最早是用来做什么的吗？

1994年，日本Denso Wave公司为了追踪汽车零部件而设计了QR码。QR码是最早可以对汉字进行编码的二维码，它有40个版本， 4个不同纠错能力的纠错等级，除了可以编码字符、数字和位字节外，还可以编码中国和日本汉字，而且还具有扩展解释能力。而且在信息携带量上。QR码达到了一个新的高度。它最多可以编码4296个文本，7089个数字，2953个字节或1817个中文或日文字符。QR二维码在快速识别并解码上拥有优势，并且编码范围广阔灵活，非常好用。这也是QR码能红起来的原因。

当然了，棋盘式二维码远不止这些，让我们下期接着聊。
