前言
工业4.0时代，工业监控系统开发需求激增，但传统WinForm开发中界面逻辑、业务逻辑与数据访问高度耦合，导致代码维护困难、测试覆盖率低。
MVP（Model-View-Presenter）架构模式通过分离职责、解耦组件，为C#开发提供更清晰的代码结构和更易维护的解决方案。
本文以工业设备监控系统为例，详细解析MVP架构的设计与实现，涵盖实时数据更新、异步操作及异常处理等核心问题。
问题分析
传统WinForm开发中，界面（UI）、业务逻辑与数据访问常混杂在同一代码文件中，导致三大问题：
1、代码耦合度高：修改需求需同时调整多个层面，易引入新Bug。
2、难以测试：UI控件与业务逻辑绑定，单元测试需模拟控件行为，成本高。
3、维护成本高：需求变更时，需重新梳理代码逻辑，效率低下。
MVP模式通过将应用拆分为Model（模型）、View（视图）、Presenter（展示器）三部分，有效解决上述问题。

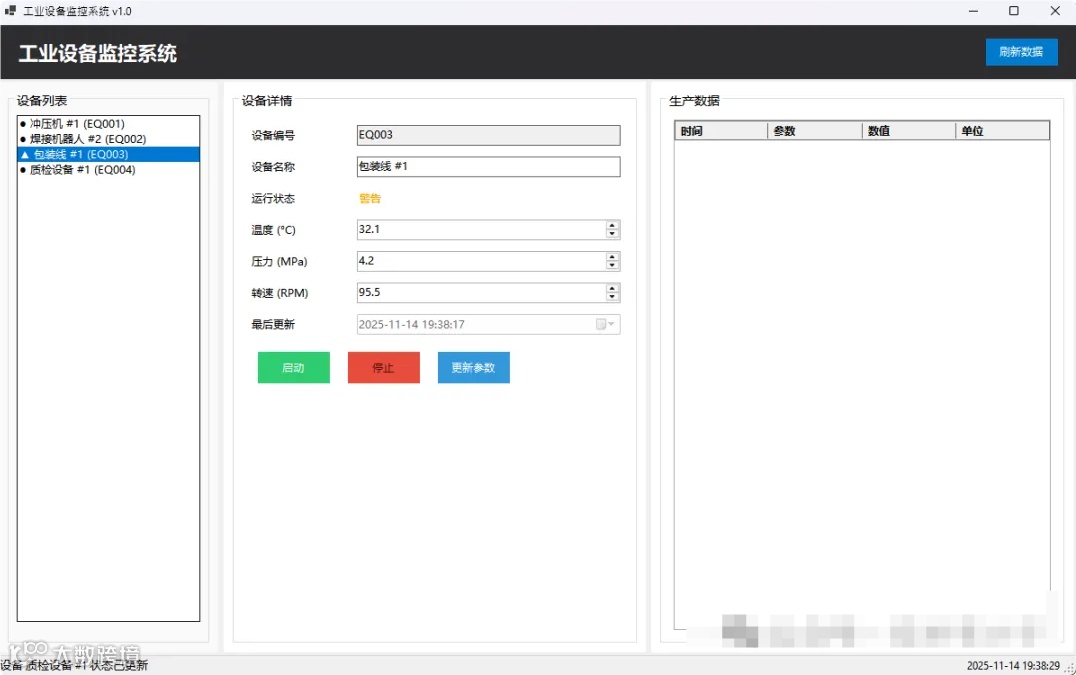

项目效果
解决方案一
清晰的MVP架构
核心思想：
-
Model：封装数据与业务逻辑，独立于UI。
-
View：仅负责界面展示，通过接口与Presenter通信。
-
Presenter：协调Model与View，处理用户交互。

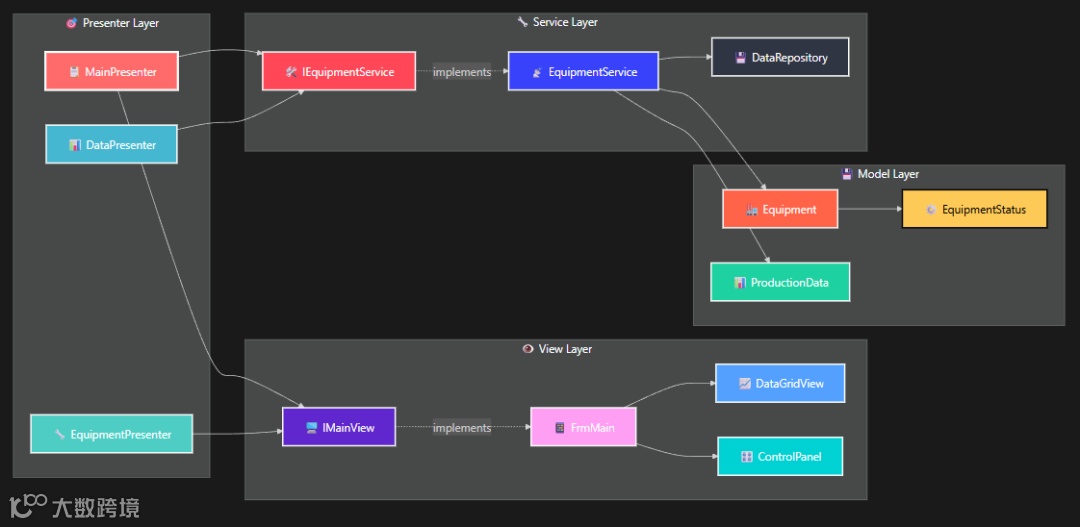

架构组件关系图：
实战代码
1、设备模型设计
public classEquipment : INotifyPropertyChanged
{
privatestring _id;
privatestring _name;
private EquipmentStatus _status;
privatedouble _temperature;
privatedouble _pressure;
privatedouble _speed;
private DateTime _lastUpdated;
publicstring Id
{
get => _id;
set
{
_id = value;
OnPropertyChanged(nameof(Id));
}
}
// 温度属性 - 支持数据绑定
publicdouble Temperature
{
get => _temperature;
set
{
_temperature = value;
OnPropertyChanged(nameof(Temperature));
}
}
publicevent PropertyChangedEventHandler PropertyChanged;
protected virtual void OnPropertyChanged(string propertyName)
{
PropertyChanged?.Invoke(this, new PropertyChangedEventArgs(propertyName));
}
}
publicenum EquipmentStatus
{
Stopped, // 停止
Running, // 运行中
Warning, // 警告
Error, // 故障
Maintenance // 维护中
}
关键亮点
-
实现
INotifyPropertyChanged接口，支持数据绑定。 -
枚举定义设备状态（如
Running、Error），提升可读性。
2、视图接口设计
public interfaceIMainView
{
// 属性绑定
string SelectedEquipmentId { get; }
Equipment CurrentEquipment { get; set; }
List<Equipment> EquipmentList { set; }
// 用户交互事件
event EventHandler ViewLoaded;
event EventHandler<string> EquipmentSelected;
event EventHandler StartEquipmentClicked;
event EventHandler StopEquipmentClicked;
// 界面操作方法
void ShowMessage(string message, string title = "信息");
void ShowError(string message, string title = "错误");
void UpdateEquipmentStatus(Equipment equipment);
}
设计亮点
-
接口分离原则，便于Mock测试。
-
事件驱动模式，解耦用户操作与业务逻辑。
解决方案二：实现高效的Presenter层
Presenter层作为Model与View的桥梁，需处理异步操作与异常。
例如，设备启动逻辑：
namespaceAppMVPIndustrialMonitorSystem.Presenters
{
publicclassMainPresenter
{
privatereadonly IMainView _view;
privatereadonly IEquipmentService _equipmentService;
public MainPresenter(IMainView view, IEquipmentService equipmentService)
{
_view = view ?? thrownew ArgumentNullException(nameof(view));
_equipmentService = equipmentService ?? thrownew ArgumentNullException(nameof(equipmentService));
SubscribeToEvents();
}
private void SubscribeToEvents()
{
_view.ViewLoaded += OnViewLoaded;
_view.EquipmentSelected += OnEquipmentSelected;
_view.StartEquipmentClicked += OnStartEquipmentClicked;
_view.StopEquipmentClicked += OnStopEquipmentClicked;
_view.RefreshDataClicked += OnRefreshDataClicked;
_view.UpdateParametersClicked += OnUpdateParametersClicked;
_equipmentService.EquipmentStatusChanged += OnEquipmentStatusChanged;
}
private async void OnViewLoaded(object sender, EventArgs e)
{
try
{
await LoadEquipmentListAsync();
}
catch (Exception ex)
{
_view.ShowError($"加载设备列表失败：{ex.Message}");
}
}
private async void OnEquipmentSelected(object sender, string equipmentId)
{
try
{
if (string.IsNullOrEmpty(equipmentId))
{
_view.CurrentEquipment = null;
return;
}
var equipment = await _equipmentService.GetEquipmentByIdAsync(equipmentId);
_view.CurrentEquipment = equipment;
// 加载生产数据
await LoadProductionDataAsync(equipmentId);
}
catch (Exception ex)
{
_view.ShowError($"加载设备详情失败：{ex.Message}");
}
}
private async void OnStartEquipmentClicked(object sender, EventArgs e)
{
try
{
var equipmentId = _view.SelectedEquipmentId;
if (string.IsNullOrEmpty(equipmentId))
{
_view.ShowMessage("请先选择设备");
return;
}
var success = await _equipmentService.StartEquipmentAsync(equipmentId);
if (success)
{
_view.ShowMessage("设备启动成功");
}
else
{
_view.ShowError("设备启动失败");
}
}
catch (Exception ex)
{
_view.ShowError($"启动设备失败：{ex.Message}");
}
}
private async void OnStopEquipmentClicked(object sender, EventArgs e)
{
try
{
var equipmentId = _view.SelectedEquipmentId;
if (string.IsNullOrEmpty(equipmentId))
{
_view.ShowMessage("请先选择设备");
return;
}
var success = await _equipmentService.StopEquipmentAsync(equipmentId);
if (success)
{
_view.ShowMessage("设备停止成功");
}
else
{
_view.ShowError("设备停止失败");
}
}
catch (Exception ex)
{
_view.ShowError($"停止设备失败：{ex.Message}");
}
}
private async void OnRefreshDataClicked(object sender, EventArgs e)
{
try
{
await LoadEquipmentListAsync();
var equipmentId = _view.SelectedEquipmentId;
if (!string.IsNullOrEmpty(equipmentId))
{
await LoadProductionDataAsync(equipmentId);
}
_view.ShowMessage("数据刷新成功");
}
catch (Exception ex)
{
_view.ShowError($"刷新数据失败：{ex.Message}");
}
}
private async void OnUpdateParametersClicked(object sender, EventArgs e)
{
try
{
var currentEquipment = _view.CurrentEquipment;
if (currentEquipment == null)
{
_view.ShowMessage("请先选择设备");
return;
}
var success = await _equipmentService.UpdateEquipmentAsync(currentEquipment);
if (success)
{
_view.ShowMessage("参数更新成功");
}
else
{
_view.ShowError("参数更新失败");
}
}
catch (Exception ex)
{
_view.ShowError($"更新参数失败：{ex.Message}");
}
}
private void OnEquipmentStatusChanged(object sender, Equipment equipment)
{
_view.UpdateEquipmentStatus(equipment);
}
private async Task LoadEquipmentListAsync()
{
var equipments = await _equipmentService.GetAllEquipmentAsync();
_view.EquipmentList = equipments;
}
private async Task LoadProductionDataAsync(string equipmentId)
{
var endTime = DateTime.Now;
var startTime = endTime.AddHours(-1); // 获取最近1小时的数据
var productionData = await _equipmentService.GetProductionDataAsync(equipmentId, startTime, endTime);
_view.ProductionDataList = productionData;
}
}
}
核心优势
-
依赖注入（如
IEquipmentService）提升可测试性。 -
统一异常处理机制，避免UI阻塞。
解决方案三：服务层的实时数据处理
通过Timer模拟传感器数据更新，并通过事件通知UI：
public classEquipmentService : IEquipmentService
{
privatereadonly List<Equipment> _equipments;
privatereadonly Timer _statusUpdateTimer;
privatereadonly Random _random;
publicevent EventHandler<Equipment> EquipmentStatusChanged;
public EquipmentService()
{
_random = new Random();
_equipments = GenerateTestEquipment();
// 🔥 关键：使用定时器模拟实时数据更新
_statusUpdateTimer = new Timer(UpdateEquipmentStatus, null,
TimeSpan.Zero, TimeSpan.FromSeconds(5));
}
private void UpdateEquipmentStatus(object state)
{
foreach (var equipment in _equipments.Where(e => e.Status == EquipmentStatus.Running))
{
// 模拟传感器数据变化
var tempChange = (_random.NextDouble() - 0.5) * 2;
equipment.Temperature = Math.Max(0, Math.Min(200, equipment.Temperature + tempChange));
var pressureChange = (_random.NextDouble() - 0.5) * 0.5;
equipment.Pressure = Math.Max(0, Math.Min(20, equipment.Pressure + pressureChange));
equipment.LastUpdated = DateTime.Now;
// 🚀 触发状态变更事件
EquipmentStatusChanged?.Invoke(this, equipment);
}
}
public async Task<bool> StartEquipmentAsync(string id)
{
await Task.Delay(100); // 模拟网络延迟
var equipment = _equipments.FirstOrDefault(e => e.Id == id);
if (equipment != null)
{
equipment.Status = EquipmentStatus.Running;
equipment.LastUpdated = DateTime.Now;
EquipmentStatusChanged?.Invoke(this, equipment);
returntrue;
}
returnfalse;
}
}
实战技巧
-
边界值控制（如温度范围0-200℃）避免异常数据。
-
事件机制实现解耦，避免直接引用View。
解决方案四：UI层的优雅实现
跨线程更新UI时，需通过Invoke确保线程安全：
public partialclassFrmMain : Form, IMainView
{
public void UpdateEquipmentStatus(Equipment equipment)
{
// 关键：处理跨线程调用
if (InvokeRequired)
{
Invoke(new Action<Equipment>(UpdateEquipmentStatus), equipment);
return;
}
// 更新列表中的设备状态
for (int i = 0; i < lstEquipment.Items.Count; i++)
{
if (lstEquipment.Items[i] is EquipmentListItem item &&
item.Equipment.Id == equipment.Id)
{
item.Equipment = equipment;
// 刷新显示
var tempItem = lstEquipment.Items[i];
lstEquipment.Items.RemoveAt(i);
lstEquipment.Items.Insert(i, tempItem);
break;
}
}
// 更新状态栏
tslStatus.Text = $"设备 {equipment.Name} 状态已更新";
}
private void UpdateStatusDisplay(EquipmentStatus status)
{
switch (status)
{
case EquipmentStatus.Running:
lblStatusValue.Text = "运行中";
lblStatusValue.ForeColor = Color.Green;
break;
case EquipmentStatus.Warning:
lblStatusValue.Text = "警告";
lblStatusValue.ForeColor = Color.Orange;
break;
case EquipmentStatus.Error:
lblStatusValue.Text = "故障";
lblStatusValue.ForeColor = Color.Red;
break;
}
}
}
解决方案五：异常处理最佳实践
统一捕获异常并分类处理：
private async void OnRefreshDataClicked(object sender, EventArgs e)
{
try
{
//使用using确保资源释放
using (var loadingForm = new LoadingForm())
{
loadingForm.Show();
await LoadEquipmentListAsync();
var equipmentId = _view.SelectedEquipmentId;
if (!string.IsNullOrEmpty(equipmentId))
{
await LoadProductionDataAsync(equipmentId);
}
}
_view.ShowMessage("数据刷新成功");
}
catch (HttpRequestException httpEx)
{
_view.ShowError($"网络连接失败：{httpEx.Message}");
}
catch (TimeoutException timeoutEx)
{
_view.ShowError($"操作超时：{timeoutEx.Message}");
}
catch (Exception ex)
{
_view.ShowError($"刷新数据失败：{ex.Message}");
// 记录详细日志
Logger.LogError(ex, "RefreshData failed");
}
}
核心要点
1、架构设计：MVP模式通过职责分离降低耦合度，提升可维护性。
2、实时处理：Timer+事件机制实现高效数据更新，避免直接轮询。
3、异步编程：async/await简化异步操作，统一异常处理提升用户体验。
4、线程安全：跨线程更新UI时使用Invoke，防止界面卡死。
总结
MVP架构为工业监控系统提供清晰的代码结构与高效的维护方案。
-
如何设计解耦的MVP组件。
-
如何实现实时数据更新与异步操作。
-
如何统一处理异常与日志。
关键词
#MVP架构、C#、#工业监控、#实时数据、#异步编程、#异常处理、#WinForm、#解耦设计、#数据绑定、#异步处理、#实时更新
作者：技术老小子
