🚀 前言

🚀🚀 基础知识普及

1. AMD CPU的型号区分

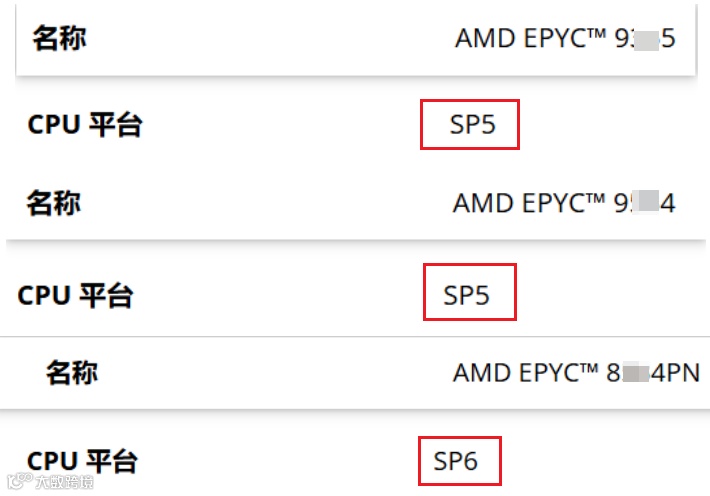

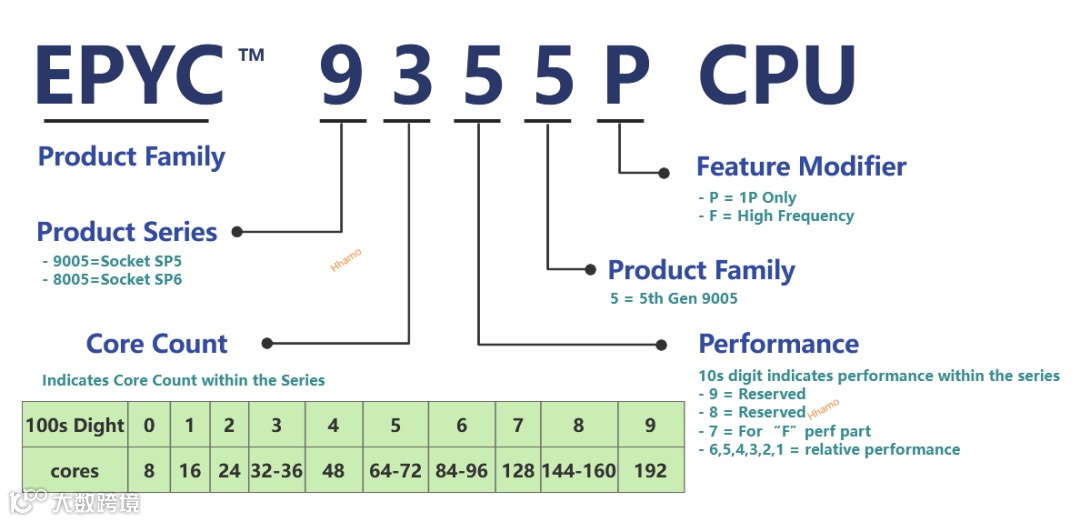

如上图所示，可通过cpu的具体型号来判断属于哪个平台、第几代产品。主要区分第一位和第四位数字，第一位如当前的9004、9005均为SP5 Socket封装（此信息官方可查到），而8**4系列的cpu为SP6 Socket封装。

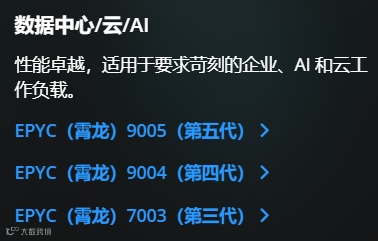

而第四位数字则代表当前型号为AMD EPYC的第几代产品：

🚀🚀🚀CPU架构

下文架构图均以“Zen5” classic为例进行展示。

AMD EPYC 9005系列处理器将计算核心、内存控制器、I/O控制器等都整合到一个集成的系统级芯片中。采用的还是成熟的多芯片模块架构。该系统级芯片包含核心CCD，且CCD中包含核心组件CCX，而这些组件又包含在一个Zen5核心中。

1. CCX（Core Complex ）

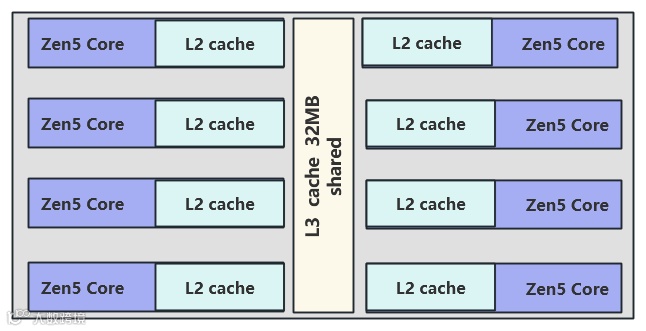

   CCX是指共享L3缓存的一组处理器核心，其中经典EPYC 9005配备8个zen5核心。如下是单CCX内部8个Compute cores，共享32MB L3 cache的示意图：



2. CCD（Core Complex Die）

   Each Core Complex Die (CCD) of an AMD EPYC 9xx5 Series Processor contains a single CCX.

3. I/O Die（Infinity Fabric）

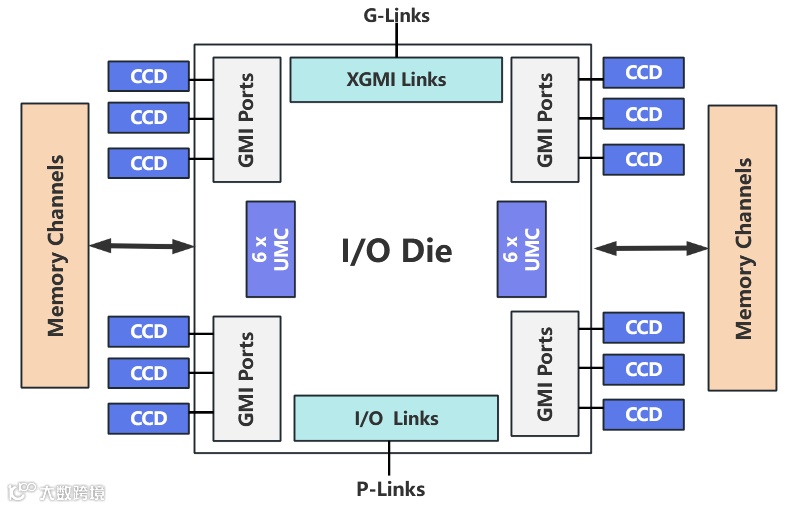

   整个cpu内部CCD、内存之间的连接都是通过IO Die来实现，提供了连接CCX、内存和IO的数据通道和控制功能。每个CCD通过专用的GMI链路与IOD相连。其中IOD有助于保持缓存一致性，并且提供了通过xGMI或者G-link扩展数据架构到第二个处理器。EPYC 9005最多支持条xGMI链路，速率可达32Gbps。如下是AMD EPYC 9005 IOD的架构图。

每个UMC支持2DIMMs/DPC，所以每个cpu最大支持24 DIMMS（所以当前2P的主板设计中，总计可支持48 DIMMS，但是由于标准机架/服务器机框限制，只设计支持24 DIMMS，所以AMD相关性能场景中，推荐1DPC满插即满接24根内存）。

整体来说，这一代支持的规格如下：

• 在2P设计方案中，最高支持4条xGMI Infinity Fabric通道；

• 在1P设计方案中，可最高提供8x16 （128 lanes）PCIe，2P设计中可达160 lanes；

• 最高可配置32个I/O lanes，这些通道可配置为SATA硬盘控制器。

  未完，待续......
