PCB電鍍工藝化學濃度監測

  在印制電路板（PCB）的電鍍工藝中，化學濃度的監測至關重要，它直接影響著電鍍層的質量和性能。電鍍液中金屬離子濃度、pH值、添加劑等參數的穩定是獲得高質量鍍層的關鍵。

電鍍液中金屬離子濃度是影響電鍍效果的重要因素。例如，銅電鍍中，Cu2+Cu2+的濃度直接影響沈積速率和鍍層質量  (Hoang & Bazhin, 2023)[1] 。濃度過低會導致沈積速度慢，鍍層疏松；濃度過高則可能導致鍍層結晶粗大，結合力下降。通常采用以下方法進行監測：

電化學方法：利用電化學傳感器可以直接檢測溶液中的離子濃度  (Wang et al., 1996)[2] 。

  例如，循環伏安溶出法（Cyclic Voltammetry Stripping, CVS）可以用于監測銅電鍍液中添加劑的濃度  (Yoon et al., 2019)[3]  (Xie et al., 2007)[4] 。通過微電極技術，可以實現在線監測，提高生産效率  (Xie et al., 2007)[4] 。

分光光度法：通過檢測特定化學物質的吸光度變化來確定其濃度。該方法適用于對某些特定添加劑的監測，但可能受到電鍍液中其他成分的幹擾。

激光幹涉法：通過激光幹涉原理測量電鍍液濃度的變化  (Cao et al., 2021)[5] 。該方法具有較高的靈敏度，適用于對電鍍液濃度進行精確測量。

質譜分析和液相色譜法：這些高精度分析技術可以用于複雜電鍍液成分的分析，例如，高效液相色譜-電化學檢測（HPLC-EC）可用于檢測銅電鍍液中的添加劑及其分解産物  (Liu et al., 2020)[6]  (Volov et al., 2011)[7] 。

電解液的pH值對電鍍過程有顯著影響。pH值會影響金屬離子的存在形式、添加劑的穩定性以及電極反應的速率  (Fei et al., 2021)[8] 。

  例如，在錳鐵氧化物納米片陣列的制備中，pH值對材料的形成有重要影響  (Fei et al., 2021)[8] 。在化學鍍沽磷薄膜時，pH值也會影響沈積速率和薄膜的組成  (Yu et al., 2013)[9] 。

   電鍍液中的添加劑，如加速劑、抑制劑和整平劑，對鍍層的均勻性、光亮度和填孔能力有重要作用  (Yoon et al., 2019)[3]  (Huang & Weng, 2020)[10] 。添加劑濃度的波動會導致産品缺陷，降低生産效率  (Huang & Weng, 2020)[10] 。

  循環伏安溶出法（CVS）：CVS是壹種常用的電化學分析方法，通過在電極表面進行電化學反應，可以定量分析電鍍液中添加劑的濃度  (Yoon et al., 2019)[3]  (Xie et al., 2007)[4] 。

選擇性測定法：通過加入特定的化學試劑，選擇性地與某種添加劑發生反應，從而測定其濃度。例如，利用碘離子可以測定聚醚多元醇（PAG）抑制劑的濃度  (Yoon et al., 2020)[11] 。

色譜法：通過色譜分離技術，可以將電鍍液中的各種添加劑分離，然後通過檢測器測定其濃度。

  爲了實現對電鍍過程的有效控制，需要建立完善的監測系統和控制策略。

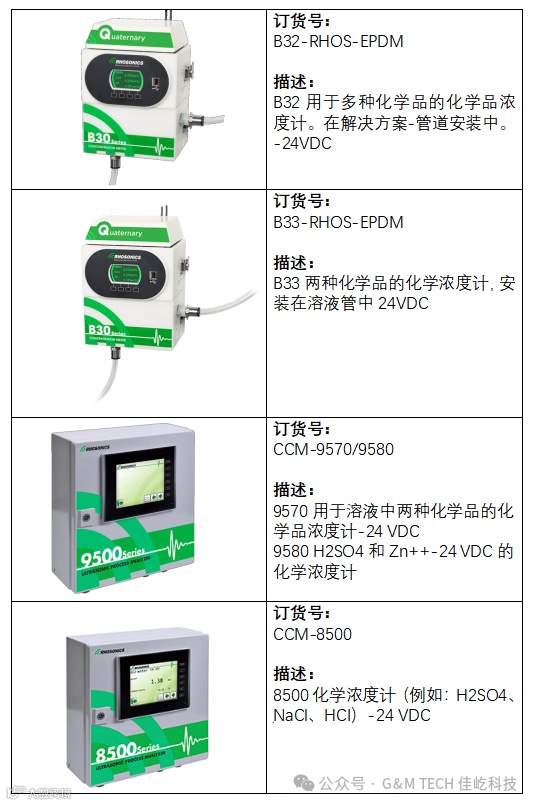

在線監測系統：采用在線化學分析儀器，可以實時監測電鍍液的各項參數，及時發現並糾正異常情況。

數據分析和模型：利用數學模型對電鍍過程進行模擬和優化，通過對數據的分析，可以預測電鍍效果，並根據實際情況調整工藝參數  (Lee, 2012)[12]  (Tenno & Koivo, 2003)[13] 。

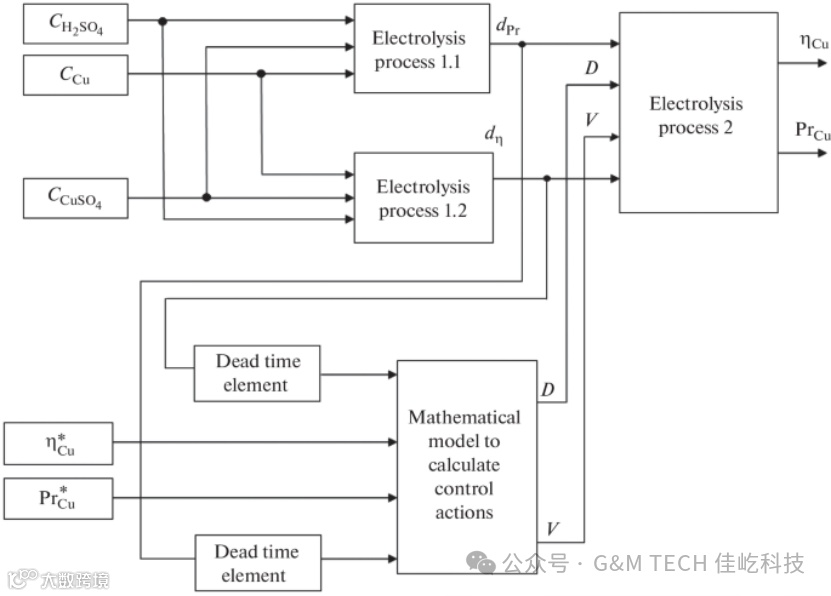

Electrochemical Process Control Flow

Source:  (Hoang & Bazhin, 2023)[1]

  電鍍過程的控制涉及到多個參數的協同調節，包括硫酸濃度、銅離子濃度和硫酸銅濃度  (Hoang & Bazhin, 2023)[1] 。

  通過建立數學模型，可以計算出控制量，調節各個輸入變量，從而實現對銅沈積效率和産品性能的控制  (Hoang & Bazhin, 2023)[1] 。

通孔（TH）填充：在PCB制造中，通孔填充是壹個關鍵工藝。

  通過使用特定的添加劑，如四氮坐鹽類抑制劑，可以實現銅在孔中心的優先沈積，從而提高填充效果  (Lin et al., 2013)[14]  (Yan et al., 2013)[15] 。

微孔電鍍：在微孔電鍍中，添加劑的選擇和濃度控制尤爲重要。

  例如，苄基季铵鹽類化合物可以作爲整平劑，改善微孔電鍍效果  (Meng et al., 2022)[16] . 通過控制電鍍參數，可以實現微孔的底部向上填充  (Seo et al., 2024)[17] 。

脈沖電鍍：脈沖電鍍技術通過改變電流的脈沖參數，可以調控鍍層的晶粒尺寸、致密度和均勻性  (Park et al., 2021)[18] 。通過優化脈沖電鍍參數，可以提高鍍層的性能。

電鍍液的成分複雜，各種添加劑之間可能存在相互作用，因此在監測時需要綜合考慮各種因素  (Yoon et al., 2020)[11] 。

  電鍍液的溫度、攪拌速度等參數也會影響電鍍效果，因此需要對這些參數進行控制。定期對電鍍設備進行維護和保養，確保其正常運行。

  通過對PCB電鍍工藝中化學濃度的有效監測和控制，可以提高PCB的質量和可靠性，滿足電子産品不斷發展的需求。
