印刷電路板制造中三氯化鐵的應用

印刷電路板制造中三氯化鐵的應用 G&M TECH 佳屹科技
2025-11-14
0

  三氯化鐵(FeCl₃)在印刷電路板(PCB)制造中扮演著至關重要的角色,尤其在蝕刻工藝中,它作爲壹種強效的腐蝕劑,用于選擇性地去除銅箔,從而形成所需的電路圖案12。這種應用不僅是PCB生産的核心環節之壹,也廣泛用于微流控芯片和傳感器等其他微器件的制造。


STEP

1

三氯化鐵在PCB蝕刻中的作用機理

PCB制造中的蝕刻是將導電圖案(通常是銅)從覆銅板上去除,以形成最終電路布局的關鍵步驟5。三氯化鐵蝕刻液利用其氧化性與銅發生化學反應,將銅溶解成可溶性銅鹽,從而去除未被保護膜覆蓋的銅區域。


  銅的氧化反應:銅(Cu)與三氯化鐵(FeCl₃)反應生成氯化亞銅(CuCl)和氯化亞鐵(FeCl₂)。 Cu + 2FeCl₃ → 2FeCl₂ + CuCl₂ 8 (原文中未直接給出此化學方程式,但根據氯化銅蝕刻和FeCl3作爲氧化劑的原理推斷)


氯化亞銅的再氧化:氯化亞銅(CuCl)在氯離子存在下會被進壹步氧化成氯化銅(CuCl₂)。 CuCl + FeCl₃ → CuCl₂ + FeCl₂ (此爲推斷過程,因爲蝕刻液中需要維持高濃度的FeCl₃以確保蝕刻效率)


在蝕刻過程中,通常會先在覆銅板上通過光刻技術或熱轉印技術制作出電路圖案,其中,電路圖案部分被抗蝕劑(如光刻膠或碳粉)覆蓋,而其他區域的銅則暴露在外。當覆銅板浸入三氯化鐵溶液中時,暴露的銅會被溶解,而被抗蝕劑覆蓋的銅則得以保留,最終形成精細的電路走線。

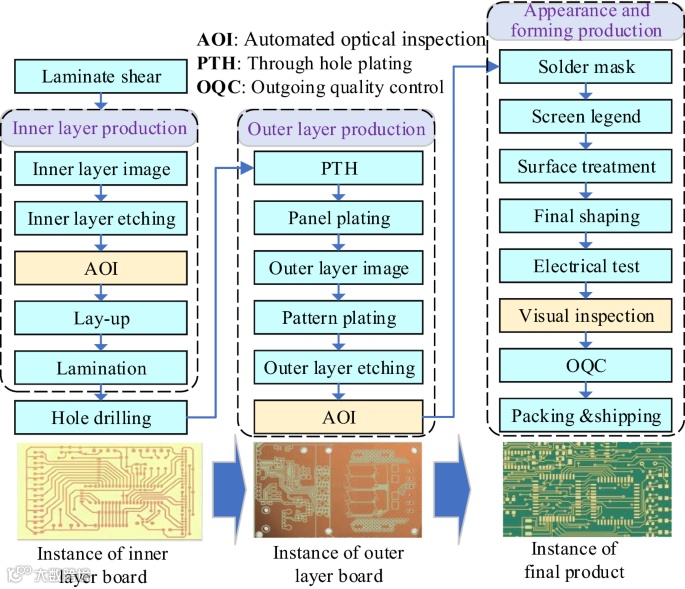

PCB制造過程示意圖


Source:  展示了PCB制造的總體流程,其中包含了內層和外層蝕刻步驟,這是三氯化鐵應用的關鍵所在。



STEP

2

蝕刻工藝參數與優化

蝕刻速率和蝕刻質量是影響PCB性能的重要因素,它們受多種參數影響,包括蝕刻液濃度、溫度、pH值以及工作件的相對流速



 蝕刻液濃度:在低碳鋼蝕刻研究中,三氯化鐵濃度爲220 g/L時能達到較好的蝕刻效果。在PCB銅蝕刻中,合適的FeCl₃濃度對于維持高效且均勻的蝕刻至關重要。


蝕刻溫度:提高蝕刻溫度可以加快反應速率,但在特定研究中,45°C被認爲是低碳鋼蝕刻的相對最佳溫度。對于銅蝕刻,通常也需要在壹定溫度範圍內進行,以確保蝕刻效率和質量。


攪拌與流速:蝕刻液的攪拌或工作件的移動(如低碳鋼蝕刻中的50轉/分鍾,對應3.6米/分鍾的相對流速)可以促進反應物與生成物的擴散,從而提高蝕刻的均勻性和速率。在微銅PCB軌迹的濕法蝕刻中,施加氣壓可以改善蝕刻效果。


 pH值:在低碳鋼蝕刻中,pH值爲1.0被認爲是最佳條件之壹。對于三氯化鐵銅蝕刻,蝕刻液的pH值也會影響其活性和選擇性。


 蝕刻深度與精度:三氯化鐵蝕刻能夠實現均勻的蝕刻厚度,這對于獲得精確的電路圖案至關重要11。



STEP

3

 三氯化鐵蝕刻的優勢與局限性


優勢



成本效益:三氯化鐵溶液制備簡單,成本較低,非常適合實驗室原型制作和小批量生産。


易于操作:相對于壹些複雜的工業蝕刻方法,三氯化鐵蝕刻方法操作相對簡單,便于電子愛好者和教學實踐使用。


廣泛應用:除了PCB制造,三氯化鐵蝕刻還應用于制造微流控通道、電容式濕度傳感器4微機電系統(MEMS)設備。


局限性



 蝕刻速率控制:雖然三氯化鐵具有良好的蝕刻效果,但其蝕刻速率會隨時間變化,因爲活性FeCl₃濃度會降低,同時會形成FeCl₂和CuCl₂12。這使得蝕刻過程的精確控制變得具有挑戰性,可能導致線路邊緣粗糙或出現側蝕現象。


  廢液處理:蝕刻過程會産生含有銅離子的廢液,這些廢液具有環境汙染風險,需要進行適當的處理和回收。


再生問題:廢棄三氯化鐵蝕刻液的再生是壹個重要研究領域。有研究提出了電解再生方法,可以在再生蝕刻液的同時回收銅。例如,碳氈三維陽極可用于氧化亞銅離子,避免氧氣和氯氣析出,同時在陰極回收銅。生物再生方法也受到關注,通過微生物將亞鐵離子氧化回三價鐵,實現蝕刻液的循環利用和銅的回收。



STEP

4

蝕刻後的表面處理與質量控制

蝕刻完成後,PCB通常需要進行清洗以去除殘留的蝕刻劑和抗蝕劑。清洗後的板子會進壹步進行阻焊層的應用、絲印、表面處理(如改善可焊性和耐腐蝕性)以及最終的成型和電氣測試。質量控制環節,如自動光學檢測(AOI)和最終視覺檢查,對于確保PCB的可靠性和性能至關重要。

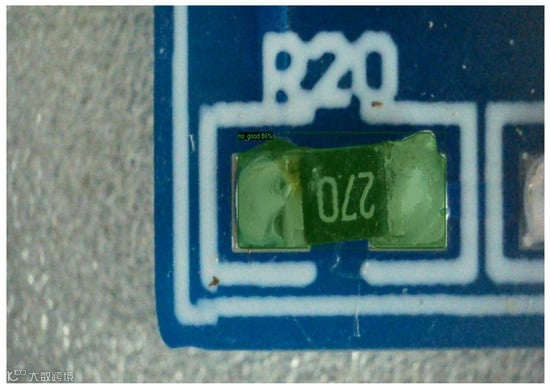

電路板缺陷圖像


Source: 展示了PCB上壹個小型電子元件,表面存在壹些磨損或汙染迹象。這強調了在制造和處理過程中,對表面缺陷進行檢測和控制的重要性,而蝕刻過程的質量直接影響最終産品的可靠性。

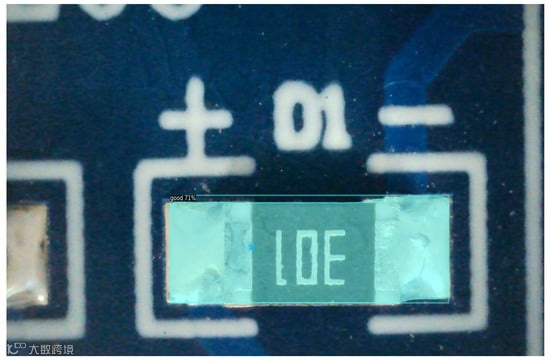

電路板局部視圖


Source: 顯示了電路板上帶有極性標記和組件標識符的局部視圖,說明了PCB制造對精細化圖案和清晰標記的需求,這些都依賴于高質量的蝕刻工藝。



STEP

5

其他蝕刻技術

除了三氯化鐵濕法蝕刻,PCB制造中還存在其他蝕刻技術:



   激光蚀刻:工业PCB制造商会使用激光切割或计算机数控铣削来形成电路路径,这通常比传统方法更高效,但可能存在损坏电路板的风险。


氯化铜蚀刻:氯化铜是另一种常用的蚀刻剂,因其高蚀刻速率和易于再生的特性而受到青睐。


 铜氨蚀刻:铜氨蚀刻液也被用于PCB生产,其组成优化对于形成导电图案至关重要。


干法蚀刻:如深反应离子刻蚀(DRIE)等技术,主要用于硅材料的微纳加工,可实现极高的纵横比和精确的侧壁控制。虽然与PCB制造直接关联较小,但代表了微电子制造领域蚀刻技术的前沿。




  三氯化铁作为一种经典且经济高效的蚀刻剂,在印刷电路板制造中发挥着不可替代的作用。尽管存在废液处理和蚀刻速率控制等挑战,但通过工艺优化和蚀刻液再生技术的发展,其在PCB及相关微器件制造领域的应用前景依然广阔。
