四甲基氫氧化铵（TMAH）顯影濃度和光刻膠（PR）的調控系統是影響光刻工藝質量的關鍵因素。光刻是微電子制造中的核心步驟，用于將電路圖案轉移到晶圓上。
顯影過程，即利用顯影液去除光照後光刻膠的特定區域，對最終圖案的精度至關重要。TMAH作爲壹種常用的金屬離子型顯影劑，其濃度直接影響光刻膠的溶解速率和選擇性，進而影響顯影質量。
TMAH濃度對顯影的影響
TMAH是壹種強堿性溶液，能夠溶解光刻膠中被曝光的部分。TMAH的濃度直接影響顯影速率：
1
濃度過高：
會導致光刻膠過度溶解，使圖案邊緣模糊，降低分辨率，甚至造成圖案缺失。高濃度的TMAH可能導致較差的臨界尺寸（CD）控制，並可能增加線邊緣粗糙度（LER）(Han et al., 2019)。
2
濃度過低：
可能無法完全去除曝光區域的光刻膠，導致顯影不完全，影響後續工藝的進行。顯影不完全會引起橋連等缺陷。
因此，精確控制TMAH濃度是獲得高質量光刻圖案的關鍵。
影響顯影質量的其他因素
除了TMAH濃度，以下因素也會顯著影響顯影質量：
1
顯影時間：
顯影時間過長會導致與TMAH濃度過高類似的問題，而顯影時間過短則會導致顯影不完全。
2
顯影溫度：
溫度會影響TMAH的反應速率，進而影響顯影效果。通常需要精確控制溫度以確保顯影過程的穩定性和可重複性。
3
添加劑：
在TMAH顯影液中添加表面活性劑和氫氧化物可以提高顯影性能，更均勻地溶解暴露的光刻膠區域，保持矽表面的光滑度，並防止顯影過程中的碳汙染(Shimada et al., 1992)。
4
光刻膠類型和特性：
不同類型的光刻膠對TMAH的敏感度不同。光刻膠的化學結構、分子量分布以及添加劑都會影響其溶解行爲。因此，需要根據所使用的光刻膠類型優化TMAH濃度和顯影條件(Yue et al., 2024)。
5
曝光劑量：
曝光劑量決定了光刻膠的光化學反應程度，進而影響其在顯影液中的溶解速率。曝光不足或過度都會影響顯影質量，並可能導致圖案變形或缺失。

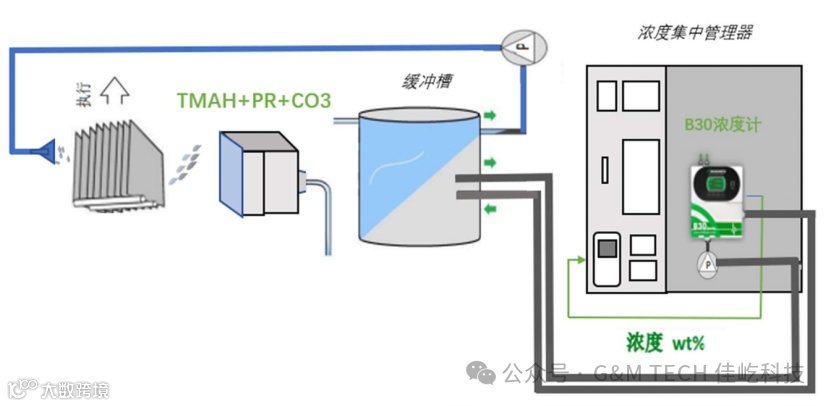

調控系統
爲了實現精確的顯影控制，需要建立壹個綜合的調控系統，該系統通常包括以下幾個方面：
1
精確的濃度控制：

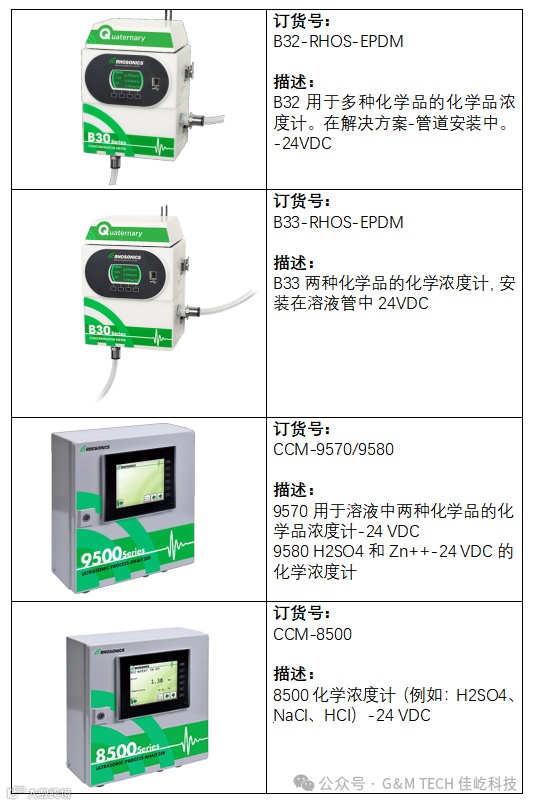

使用高精度傳感器和控制系統，實時監測和調節TMAH濃度，確保其在最佳範圍內。
2
溫度控制：
利用溫度控制系統，保持顯影液在恒定溫度下，減少溫度波動對顯影過程的影響。
3
顯影時間控制：
精確控制顯影時間，避免過度或不完全顯影。
4
工藝參數優化：
通過實驗和模型建立，優化曝光劑量、顯影液成分、顯影時間等參數，獲得最佳的顯影效果。
5
質量監控：
利用掃描電子顯微鏡（SEM）等工具，對顯影後的圖案進行質量檢測，及時發現並糾正問題。
TMAH在其他領域的應用
TMAH除了在光刻顯影中應用廣泛，還在其他領域展現出重要作用：
1
矽刻蝕：
TMAH可用于矽的各向異性刻蝕，在微機電系統（MEMS）制造中用于制備特定形狀的矽結構(Jun et al., 2015)(Westwood & Hsu, 2017)(Fan et al., 2013)。通過控制TMAH濃度、溫度和添加劑，可以調節刻蝕速率和選擇性。
2
ZnO納米線圖案化：
TMAH溶液可用于刻蝕ZnO種子層，從而簡化ZnO納米線的圖案化過程(Kim et al., 2012)。
3
金屬雜質去除：
TMAH溶液可用于去除光刻膠顯影液中的金屬雜質，保證後續工藝的潔淨度(Yu et al., 2023)。
4
元素分析樣品前處理：
TMAH可用于樣品處理，以便進行元素分析(Cerqueira et al., 2024)。
5
Si3N4陶瓷3D打印：
TMAH可以用作改性劑，用于制備適用于Si3N4陶瓷3D打印的光固化漿料，幫助提升固化深度，提高固含量以及降低粘度(Sun et al., 2024)。
廢水處理
由于TMAH具有毒性和腐蝕性，含有TMAH的廢水需要經過處理才能排放。目前，有多種方法用于處理TMAH廢水，包括：
1
生物降解：
利用微生物將TMAH分解爲無害物質(Ferella et al., 2019)(Iguchi et al., 2023)(Chang et al., 2022)(Lv et al., 2021)(Wu et al., 2020)。
離子交換：使用離子交換樹脂吸附廢水中的TMAH(Citraningrum & Liu, 2016)(Prahas et al., 2012)。
2
高級氧化技術：
利用紫外光、臭氧、雙氧水等氧化劑將TMAH氧化分解(Kim et al., 2022)。
3
厭氧處理：
通過厭氧生物反應器去除TMAH(Chang et al., 2022)。
4
還原流動脫鹽技術（RFD）：
該技術可以從半導體廢水中去除並回收TMAH(Ahn et al., 2022)。
結論與展望
TMAH在光刻工藝中扮演著重要角色，其濃度控制直接關系到顯影質量和最終器件性能。通過建立完善的調控系統，可以實現對TMAH濃度、顯影時間、溫度等參數的精確控制，從而獲得高質量的光刻圖案。
隨著微電子技術的不斷發展，對光刻工藝的要求也越來越高，對TMAH顯影的調控也將更加精細化和智能化。未來的研究方向可能包括開發新型顯影劑、優化顯影工藝、以及發展更先進的調控系統，以滿足日益增長的微電子制造需求。
