PR光刻胶

 光刻胶（Photoresist, PR）在微电子制造领域中扮演着至关重要的角色，尤其在半导体器件和显示技术的发展中不可或缺。PR是一种对光敏感的聚合物材料，通过光刻技术，可以在衬底上精确地转移图案，实现微米乃至纳米级别的结构制造  (Beckham et al., 2021)[1] 。本回答将深入探讨PR的材料特性、在光刻过程中的应用、面临的挑战以及未来的发展方向。

  PR主要分为正性光刻胶和负性光刻胶两类。正性光刻胶在曝光区域变得可溶，而非曝光区域保留；负性光刻胶则相反，曝光区域通过交联作用变得不可溶，而非曝光区域被去除  (Beckham et al., 2021)[1]  (Enriquez et al., 2015)[2] 。

  PR的性能，如分辨率、灵敏度、刻蚀抗性以及线条边缘粗糙度（LER），直接影响着器件的最终性能和良率  (Pranda et al., 2020)[3]  (Seo et al., 2023)[4] 。

  近年来，研究人员致力于开发新型PR材料以满足日益严苛的制造要求：

高分辨率PR：例如，用于极紫外（EUV）光刻的PR材料是实现7纳米及以下节点技术的关键  (Seo et al., 2023)[4]  (Li & Aqad, 2025)[5] 。EUV光刻对PR材料提出了高感光度、低LER和高分辨率的严苛要求  (Pranda et al., 2020)[3] 。

  研究发现，通过优化PR配方和使用新型单体，可以显著提升PR的性能，例如为离子注入层设计的ArF PR，其重点在于消除残胶并保持其他光刻性能  (Yang et al., 2010)[6] 。

 导电PR：有研究展示了将正性光刻胶（PR）转化为激光诱导石墨烯（LIG）的方法  (Beckham et al., 2021)[1] 。通过顺序激光处理，PR光聚物首先转化为无定形碳，再转化为PR衍生的LIG（PR-LIG），这种材料具有良好的导电性且易于掺杂  (Beckham et al., 2021)[1] 。

  此外，通过纳米互穿结构设计的半导体光刻胶，有望实现全光刻有机电子器件的精确和可靠制造  (Chen et al., 2021)[7] 。

  量子点（QD）光刻胶：QD因其独特的发光特性，在显示技术中备受关注  (Wang et al., 2023)[8]  (Yu et al., 2021)[9] 。

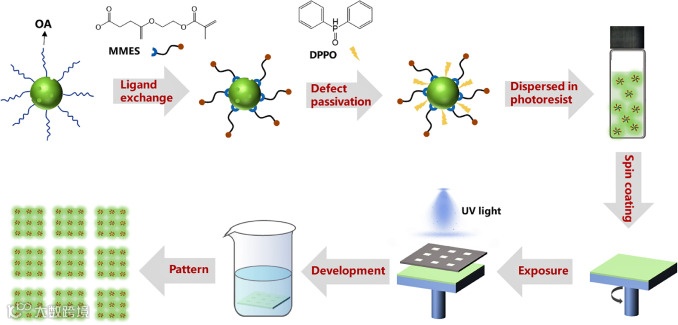

  将QD与PR结合，可制备光刻可图案化的QDPR，用于制造高发光效率和图案均匀性的量子点色彩转换层  (Yang et al., 2024)[10]  (Lin et al., 2021)[11]  (Gao et al., 2024)[12]  (Jang et al., 2023)[13] 。例如，通过配体工程对QD进行改性，并将其分散在PR中，实现了高发光效率和均匀图案的QDCC  (Wang et al., 2023)[8] 。

 (Wang et al., 2023)[8]

  PR在光刻工艺中涉及涂布、曝光、显影和刻蚀等多个环节，每个环节都对最终的图案质量产生重要影响。

涂布与显影：PR涂布的均匀性对最终图案的质量至关重要。例如，在晶圆制造中，PR涂布工艺的优化可以通过径向基神经网络实现  (Shie & Yang, 2008)[14] 。在显影过程中，显影条件会影响PR的残留缺陷  (Long et al., 2025)[15] 。

 刻蚀：刻蚀是PR去除和图案转移的关键步骤。研究表明，PR的厚度和侧壁斜率会影响铜互连的刻蚀轮廓  (Cho et al., 2024)[16] 。

  在等离子体刻蚀中，PR的刻蚀速率与表面温度、氧原子自由基的供应量密切相关  (Kyohei et al., 2024)[17]  (Matsumoto et al., 2024)[18] 。例如，通过在电感耦合等离子体中连接阻抗控制单元到偏置电极，可以显著改善PR的刻蚀效果  (He et al., 2023)[19] 。

去除与清洁：PR在光刻工艺完成后需要被去除。传统的去除方法如干法等离子灰化和湿法剥离（如硫酸/过氧化氢混合物）可能导致低介电常数材料的损伤或环境负担  (Kesters et al., 2012)[20]  (Lin et al., 2024)[21]  (Tsvetanova et al., 2012)[22] 。

  新的PR去除技术包括使用蒸汽水和臭氧气体混合物，以及利用激发态准分子激光进行去除  (Kim et al., 2004)[23]  (Son et al., 2007)[24] 。

图案转移：微转移打印技术提供了一种将PR图案转移到非传统衬底上的方法，例如水溶性、可拉伸和弯曲表面  (Guo et al., 2024)[25]  (Guo et al., 2025)[26] 。

  这种技术利用形状记忆聚合物（SMP）印章的热响应粘附调制特性，实现了高精度和晶圆级的图案转移  (Guo et al., 2024)[25]  (Guo et al., 2025)[26] 。

PR技术在微电子制造中面临的主要挑战包括：

  高分辨率与LER控制：随着器件尺寸的缩小，对PR的分辨率和LER控制提出了更高要求  (Pranda et al., 2020)[3]  (Seo et al., 2023)[4] 。

  例如，在EUV光刻中，需要开发兼容的PR材料以满足严格的分辨率、化学敏感度、低LER和临界尺寸均匀性要求  (Pranda et al., 2020)[3] 。

缺陷控制：PR残留缺陷，例如显影过程中的残胶，会严重影响器件良率  (Long et al., 2025)[15] 。优化工艺参数，如显影条件，是减少缺陷的关键。

等离子体相互作用：在等离子体刻蚀过程中，PR与等离子体的相互作用机制复杂，理解并控制这种相互作用对于优化刻蚀选择性至关重要  (Greer et al., 2000)[27]  (Nesterenko et al., 2025)[28] 。

  例如，氟碳等离子体中PR的损失率高，且氟在控制氧化物与PR刻蚀选择性中发挥关键作用  (Greer et al., 2000)[27] 。

热效应与形变：在TEM样品制备过程中，PR轮廓容易因温度升高而发生形变和收缩  (Hyun et al., 2023)[29]  (Hyun et al., 2024)[30] 。

  采用低温聚焦离子束（Cryo-FIB）和低温透射电子显微镜（Cryo-TEM）技术有助于减轻这些问题  (Hyun et al., 2023)[29]  (Hyun et al., 2024)[30] 。

环境可持续性：传统PR剥离工艺中使用的化学品（如硫酸和过氧化氢）对环境造成负担  (Lin et al., 2024)[21] 。开发更环保的PR材料和去除方法是未来的重要方向。

  PR技术的发展正朝着智能化、多功能化和环境友好的方向迈进。

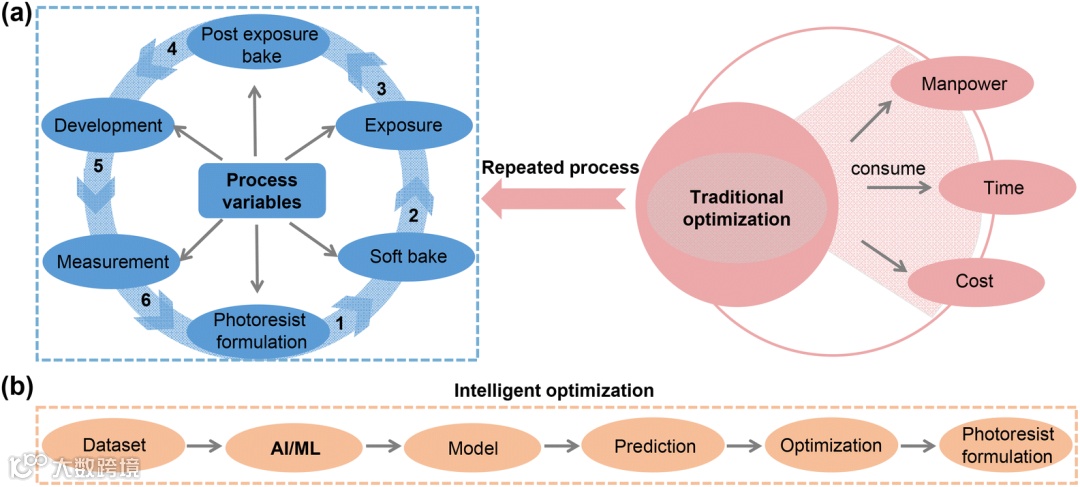

 机器学习与AI：将机器学习和人工智能应用于PR配方设计和工艺优化，能够显著提高效率和精度  (Zhao et al., 2024)[31] 。通过构建高精度PR成像模型和配方优化器，可以满足预设的成像性能要求  (Zhao et al., 2024)[31] 。

 (Zhao et al., 2024)[31]

新应用领域拓展：PR的应用不再局限于传统的半导体制造。例如，PR微孔阵列可用于构建表面增强拉曼散射（SERS）基底，实现高灵敏度生物传感  (Lin et al., 2024)[32] 。

  此外，PR也可用于制作微流控器件  (Chen et al., 2007)[33] 和新型晶体管  (Liu et al., 2024)[34] 。

 微型LED显示：PR扩展技术在微型LED芯片的节距转换和高精度转移方面展现出巨大潜力  (Min et al., 2024)[35] 。将量子点集成到PR中，并通过光刻技术实现图案化，是微型LED全彩显示技术的重要发展方向  (Fan et al., 2024)[36] 。

先进光刻技术：EUV光刻的发展推动了对新型PR材料的需求  (Li & Aqad, 2025)[5] 。未来的研究将继续探索创新材料和工艺，以克服EUV光刻在分辨率、感光度、LER和缺陷控制方面的挑战  (Li & Aqad, 2025)[5] 。

  总而言之，PR作为微纳制造的核心材料，其发展与半导体和显示产业的进步紧密相连。未来的研究将聚焦于开发更先进的PR材料、优化光刻工艺、引入智能化技术，并积极拓展其在更广阔领域中的应用，以应对日益增长的技术挑战和市场需求。
