金屬合金蝕刻三氯化鐵的應用

STEP

 蝕刻機理與影響因素

三氯化鐵對金屬的蝕刻是壹個複雜的電化學過程，主要涉及金屬的氧化和Fe³⁺的還原反應。例如，在銅的蝕刻過程中，Cu被Fe³⁺氧化爲Cu²⁺，而Fe³⁺則被還原爲Fe²⁺4。蝕刻速率和效果受多種因素影響，包括蝕刻劑濃度、溫度、攪拌速率、蝕刻時間以及溶液中其他離子的濃度（如FeCl₂和遊離HCl）。

  研究表明，在低碳鋼的化學蝕刻中，最佳蝕刻條件可能包括220 g/L的三氯化鐵濃度、45°C的蝕刻溫度、pH值爲1.0以及50轉/分鍾的工件轉速（蝕刻液相對流速3.6米/分鍾）。對于不鏽鋼箔的濕法化學蝕刻，蝕刻劑攪拌速率、蝕刻劑溫度、離子濃度和遊離HCl濃度等參數都會影響蝕刻速率。蝕刻速率通常遵循准壹級反應動力學。在銅蝕刻中，存在壹個最佳的三氯化鐵濃度，大約在2.25 M左右，且該濃度獨立于溫度和流速。

STEP

典型應用領域

三氯化鐵在金屬合金蝕刻方面的應用涵蓋了多個工業和科研領域：

印制電路板（PCB）制造：三氯化鐵是銅PCB蝕刻的常用蝕刻劑，能夠精確地去除不需要的銅，形成電路圖案。通過控制蝕刻參數，可以實現微米級別的銅導線加工。

不鏽鋼蝕刻：不鏽鋼（如STS430J1L合金）的濕法化學蝕刻也廣泛使用三氯化鐵溶液。這在制造不鏽鋼組件和裝飾品方面具有重要意義。

鋁合金蝕刻：三氯化鐵可用于選擇性蝕刻鋁合金，特別是在光化學加工中，以實現高精度的微型部件制造。

鎳鐵合金蝕刻：鎳鐵合金（如Invar合金，Ni36%-Fe余量合金）在三氯化鐵溶液中進行蝕刻時，腐蝕電位與表面光潔度之間存在關聯，這對于控制蝕刻質量至關重要。合金（壹種鎳鐵合金）在三氯化鐵蝕刻劑中的蝕刻速率也受到攪拌速度、蝕刻劑濃度、溫度等因素的影響。

半導體及微電子領域：在半導體器件制造中，蝕刻技術是形成微觀結構的關鍵步驟。例如，在六方氮化硼（hBN）薄膜的制備過程中，利用三氯化鐵濕法蝕刻可去除鐵催化層，得到高質量的hBN/AlN結構。

STEP

作爲氧化劑在材料合成中的應用

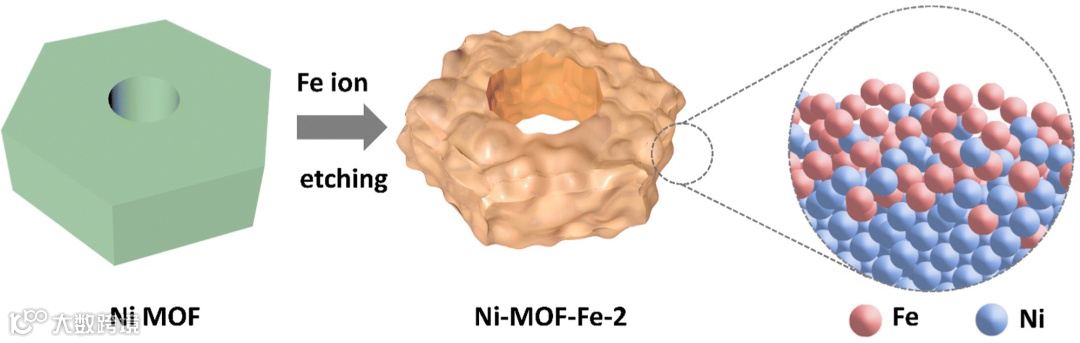

除了直接蝕刻金屬合金，三氯化鐵還廣泛應用于多種材料的合成和改性中，作爲氧化劑或鐵源：

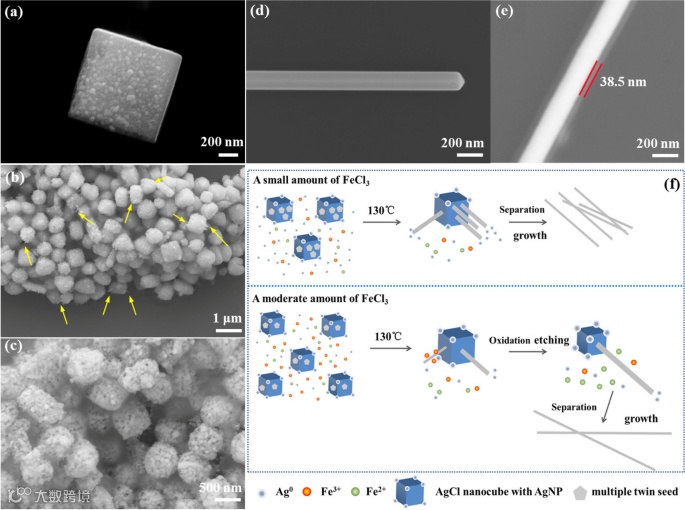

銀納米線合成：三氯化鐵在聚醇法合成高長徑比超薄銀納米線中作爲共成核劑。通過調節三氯化鐵的量，可以控制銀納米線的長度和直徑。

Ag/AgCl納米結構形成：三氯化鐵可以誘導銀納米棒發生化學蝕刻，同時在銀表面形成AgCl納米殼或核殼結構，這些結構因其光催化性能而被用作抗菌劑。

磷摻雜硫化鐵微米花的制備：三氯化鐵可作爲鐵源，用于制備硫化鐵微米花，並通過磷摻雜引入硫空位，從而提高材料在锂離子電池中的儲锂性能。

鐵基納米結構材料：利用虎皮楠水提物（Alstonia scholaris (L.) R. Br.）與三氯化鐵水溶液反應，可綠色合成鐵基納米結構材料，用于去除水體中的有機汙染物。

STEP

廢水處理和汙染物去除

三氯化鐵在廢水處理中也扮演著重要角色，作爲混凝劑用于去除汙染物，特別是磷。例如，電凝聚系統利用三氯化鐵去除滴濾池出水中的磷，爲市政廢水處理提供了替代或補充方案。

STEP

鐵鹽在合金腐蝕中的影響

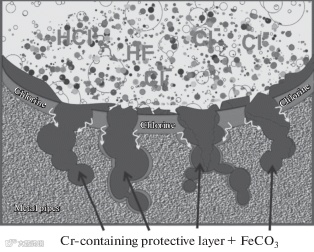

在合金的腐蝕行爲研究中，鐵鹽（包括三氯化鐵和二氯化亞鐵）的濃度和存在形式對腐蝕過程具有顯著影響。例如，在具有高二氧化碳和氯離子含量的介質中，油氣管道鋼材會發生強烈腐蝕，氯離子在其中起著關鍵作用。對Ti6Al4VxCryNi合金的腐蝕行爲研究也表明，氯離子會導致點蝕的發生和金屬離子的溶解。在某些情況下，鐵離子水解和鐵氧化物的形成也會影響腐蝕産物層的結構和保護性。
