四甲基氢氧化铵（TMAH）显影浓度和光刻胶（PR）的调控系统是影响光刻工艺质量的关键因素。光刻是微电子制造中的核心步骤，用于将电路图案转移到晶圆上。
显影过程，即利用显影液去除光照后光刻胶的特定区域，对最终图案的精度至关重要。TMAH作为一种常用的金属离子型显影剂，其浓度直接影响光刻胶的溶解速率和选择性，进而影响显影质量。
TMAH浓度对显影的影响
TMAH是一种强碱性溶液，能够溶解光刻胶中被曝光的部分。TMAH的浓度直接影响显影速率：
1
浓度过高：
会导致光刻胶过度溶解，使图案边缘模糊，降低分辨率，甚至造成图案缺失。高浓度的TMAH可能导致较差的临界尺寸（CD）控制，并可能增加线边缘粗糙度（LER）(Han et al., 2019)。
2
浓度过低：
可能无法完全去除曝光区域的光刻胶，导致显影不完全，影响后续工艺的进行。显影不完全会引起桥连等缺陷。
因此，精确控制TMAH浓度是获得高质量光刻图案的关键。
影响显影质量的其他因素
除了TMAH浓度，以下因素也会显著影响显影质量：
1
显影时间：
显影时间过长会导致与TMAH浓度过高类似的问题，而显影时间过短则会导致显影不完全。
2
显影温度：
温度会影响TMAH的反应速率，进而影响显影效果。通常需要精确控制温度以确保显影过程的稳定性和可重复性。
3
添加剂：
在TMAH显影液中添加表面活性剂和氢氧化物可以提高显影性能，更均匀地溶解暴露的光刻胶区域，保持硅表面的光滑度，并防止显影过程中的碳污染(Shimada et al., 1992)。
4
光刻胶类型和特性：
不同类型的光刻胶对TMAH的敏感度不同。光刻胶的化学结构、分子量分布以及添加剂都会影响其溶解行为。因此，需要根据所使用的光刻胶类型优化TMAH浓度和显影条件(Yue et al., 2024)。
5
曝光剂量：
曝光剂量决定了光刻胶的光化学反应程度，进而影响其在显影液中的溶解速率。曝光不足或过度都会影响显影质量，并可能导致图案变形或缺失。

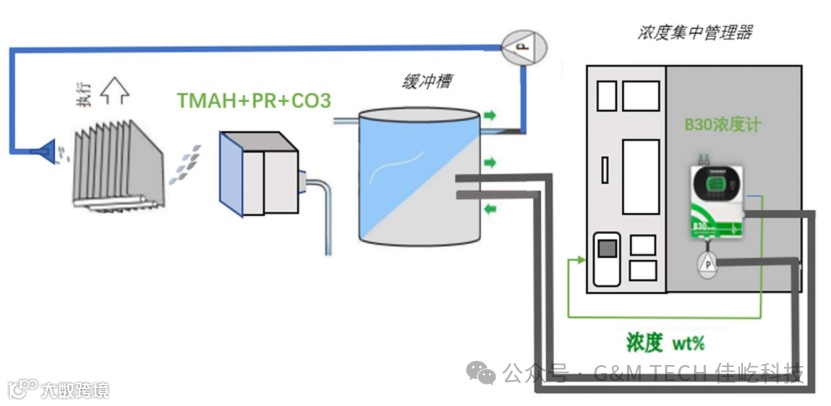

调控系统
为了实现精确的显影控制，需要建立一个综合的调控系统，该系统通常包括以下几个方面：

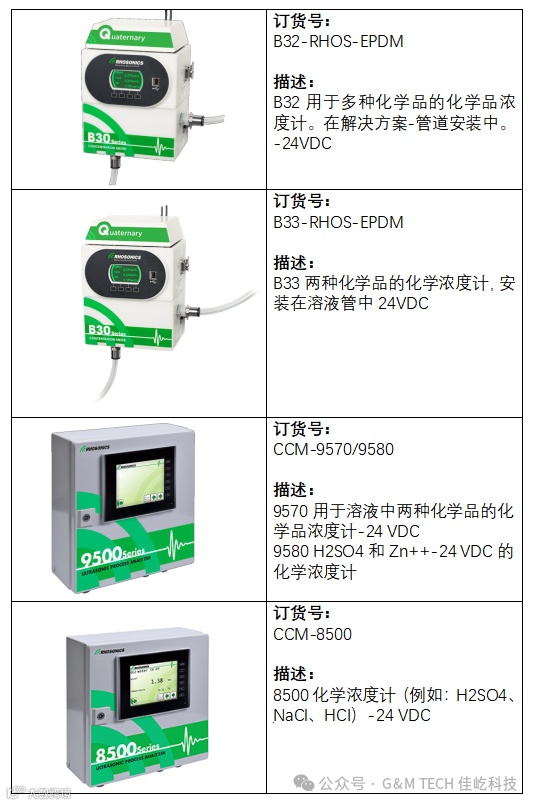

1
精确的浓度控制：
使用高精度传感器和控制系统，实时监测和调节TMAH浓度，确保其在最佳范围内。
2
温度控制：
利用温度控制系统，保持显影液在恒定温度下，减少温度波动对显影过程的影响。
3
显影时间控制：
精确控制显影时间，避免过度或不完全显影。
4
工艺参数优化：
通过实验和模型建立，优化曝光剂量、显影液成分、显影时间等参数，获得最佳的显影效果。
5
质量监控：
利用扫描电子显微镜（SEM）等工具，对显影后的图案进行质量检测，及时发现并纠正问题。
TMAH在其他领域的应用
TMAH除了在光刻显影中应用广泛，还在其他领域展现出重要作用：
1
硅刻蚀：
TMAH可用于硅的各向异性刻蚀，在微机电系统（MEMS）制造中用于制备特定形状的硅结构(Jun et al., 2015)(Westwood & Hsu, 2017)(Fan et al., 2013)。通过控制TMAH浓度、温度和添加剂，可以调节刻蚀速率和选择性。
2
ZnO纳米线图案化：
TMAH溶液可用于刻蚀ZnO种子层，从而简化ZnO纳米线的图案化过程(Kim et al., 2012)。
3
金属杂质去除：
TMAH溶液可用于去除光刻胶显影液中的金属杂质，保证后续工艺的洁净度(Yu et al., 2023)。
4
元素分析样品前处理：
TMAH可用于样品处理，以便进行元素分析(Cerqueira et al., 2024)。
5
Si3N4陶瓷3D打印：
TMAH可以用作改性剂，用于制备适用于Si3N4陶瓷3D打印的光固化浆料，帮助提升固化深度，提高固含量以及降低粘度(Sun et al., 2024)。
废水处理
由于TMAH具有毒性和腐蚀性，含有TMAH的废水需要经过处理才能排放。目前，有多种方法用于处理TMAH废水，包括：
1
生物降解：
利用微生物将TMAH分解为无害物质(Ferella et al., 2019)(Iguchi et al., 2023)(Chang et al., 2022)(Lv et al., 2021)(Wu et al., 2020)。
离子交换：使用离子交换树脂吸附废水中的TMAH(Citraningrum & Liu, 2016)(Prahas et al., 2012)。
2
高级氧化技术：
利用紫外光、臭氧、双氧水等氧化剂将TMAH氧化分解(Kim et al., 2022)。
3
厌氧处理：
通过厌氧生物反应器去除TMAH(Chang et al., 2022)。
4
还原流动脱盐技术（RFD）：
该技术可以从半导体废水中去除并回收TMAH(Ahn et al., 2022)。
结论与展望
TMAH在光刻工艺中扮演著重要角色，其浓度控制直接关系到显影质量和最终器件性能。通过建立完善的调控系统，可以实现对TMAH浓度、显影时间、温度等参数的精确控制，从而获得高质量的光刻图案。
随著微电子技术的不断发展，对光刻工艺的要求也越来越高，对TMAH显影的调控也将更加精细化和智能化。未来的研究方向可能包括开发新型显影剂、优化显影工艺、以及发展更先进的调控系统，以满足日益增长的微电子制造需求。
