PR光刻胶监测的具体技术方法有哪些

STEP

膜厚测量技术

膜厚是光刻胶的关键参数之一，它直接影响光刻的分辨率和刻蚀的均匀性。因此，精确测量膜厚至关重要。

STEP

椭圆偏振光谱法：

椭圆偏振光谱法是一种非破坏性的光学技术，通过分析偏振光在样品表面的反射变化来确定薄膜的厚度和光学常数(Kumar et al., 2012)。这种方法可以精确测量光刻胶的厚度，并评估其均匀性(Tompkins & Tasic, 2000)。Harland G. Tompkins等人在2000年的研究中，使用椭圆偏振光谱法结合透射测量，成功分析了近乎不透明的双金属薄膜的厚度(Tompkins & Tasic, 2000)。

STEP

扫描电子显微镜（SEM）：

SEM可以提供光刻胶截面的高分辨率图像，直接测量其厚度(Wang et al., 2016)。然而，SEM测量通常需要破坏样品，并且样品制备过程较为复杂。Wataru NAGATOMO等人在2007年提出了一种仅从顶视SEM图像估计光刻胶厚度的方法(NAGATOMO et al., 2007)。

STEP

原子力显微镜（AFM）：

AFM不仅可以用于表面形貌分析，还可以通过划刻等方式进行局部膜厚测量(KAWAI & KAWAKAMI, 2000)(Pal et al., 2009)。AFM具有纳米级的分辨率，能够精确测量光刻胶的厚度，但测量范围相对较小。

成分分析技术：

STEP

质谱法（MS）：

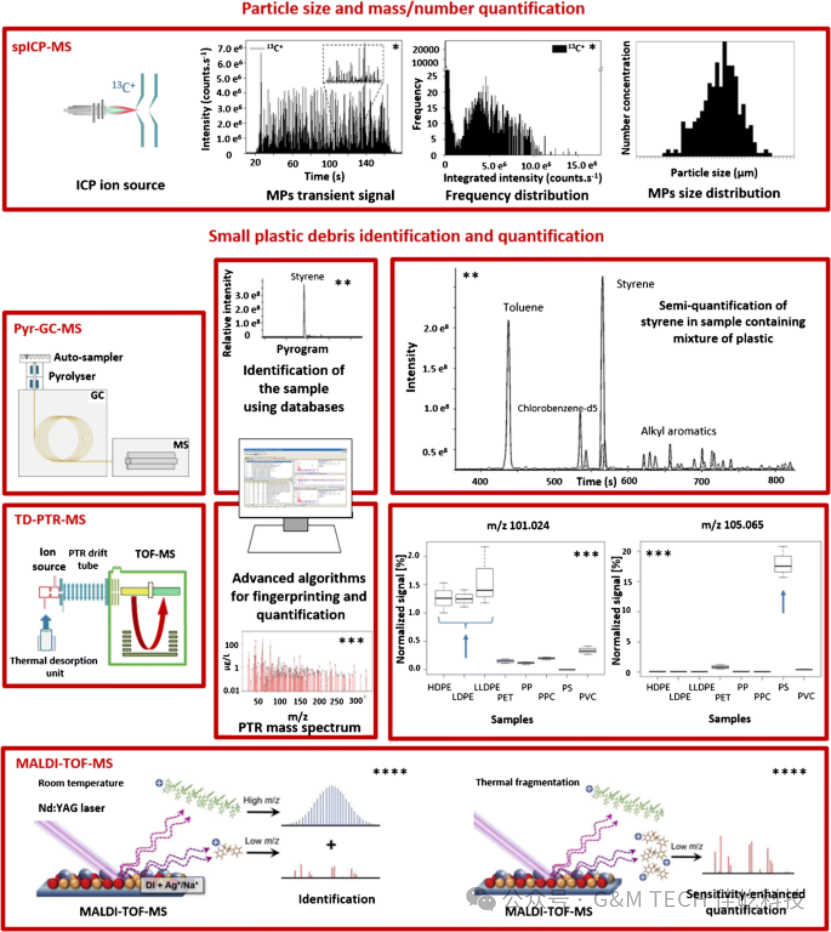

质谱法是一种高灵敏度的分析技术，可以用于鉴定和定量光刻胶中的各种成分，如光引发剂、树脂和添加剂(Choi et al., 2010)(Mendes et al., 2009)。Milica Velimirovic等人在2020年的综述中，详细介绍了质谱法在微塑料分析中的应用，包括单颗粒电感藕合等离子体质谱（spICP-MS）、热解气相色谱-质谱（Py-GC-MS）和热脱附-质子转移反应质谱（TD-PTR-MS）等(Velimirovic et al., 2020)。这些技术同样适用于光刻胶的成分分析。

STEP

气相色谱-质谱联用（GC-MS）：

GC-MS可以用于分析光刻胶中的挥发性有机成分。Yoshihiko Taguchi等人在2014年的研究中，采用热解GC/MS结合微型GPC技术，分析了光刻胶在晶圆上的结构变化(Taguchi et al., 2014)。LU Shu-hua等人在2013年的综述中，提到了离子迁移谱等技术在安全检测中的应用，这些技术也可以借鉴到光刻胶的成分分析中(Shu-hua et al., 2013)。

STEP

X射线光电子能谱（XPS）：

XPS可以分析光刻胶表面的元素组成和化学态，提供表面化学信息(Yantara & Mathews, 2024)。Natalia Yantara等人在2024年的研究中，提到了XPS在钙钛矿材料分析中的应用，包括直接观测卤素离子和无机阳离子的迁移(Yantara & Mathews, 2024)。

STEP

傅里叶变换红外光谱（FTIR）：

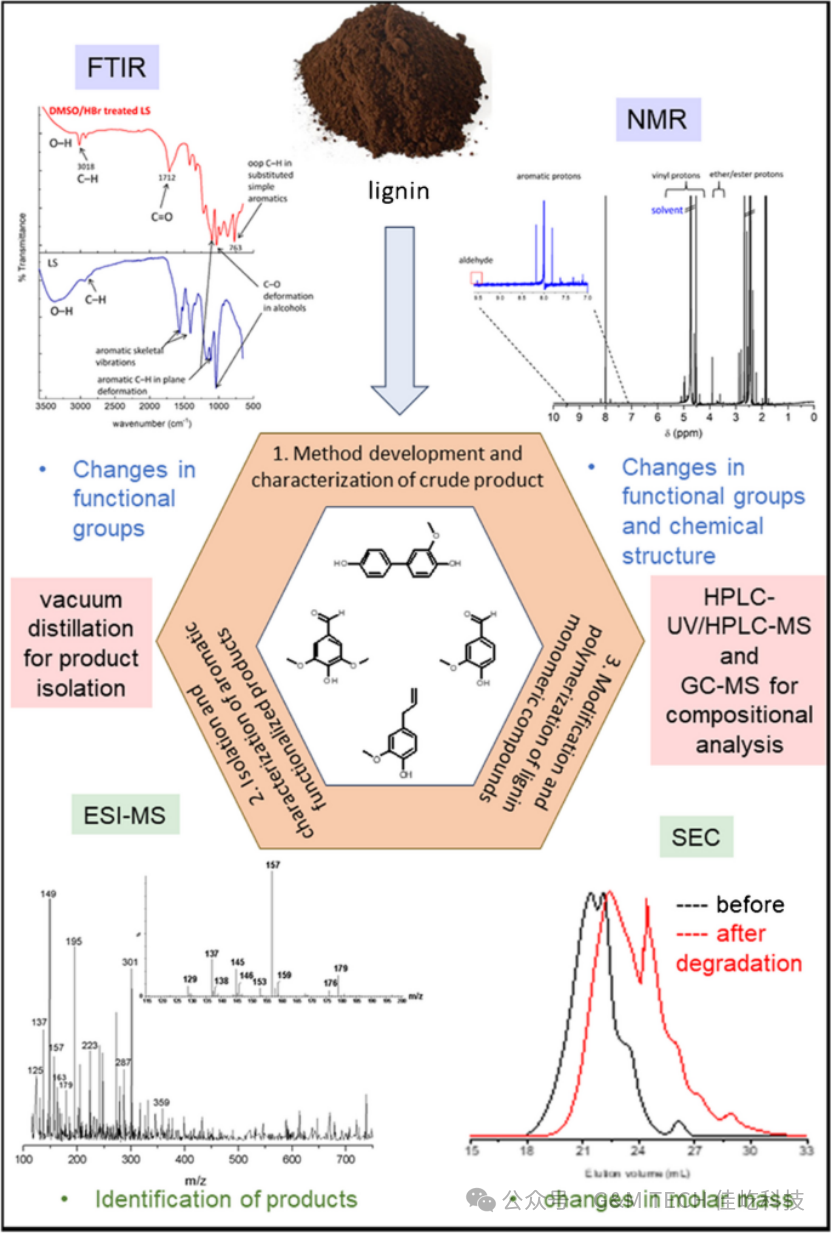

FTIR可以分析光刻胶的化学结构和官能团，通过红外光谱的变化来监测其化学反应过程(Sibanda et al., 2024)。Ndumiso Sibanda等人在2024年的综述中，展示了FTIR在生物基和可生物降解聚合物分子表征中的应用(Sibanda et al., 2024)。

表面形貌与缺陷检测技术

STEP

原子力显微镜（AFM）：

AFM可以提供光刻胶表面的高分辨率图像，用于检测表面粗糙度、颗粒和缺陷(KAWAI & KAWAKAMI, 2000)。A. R. Pal等人在2009年的研究中，利用实时激光光散射、椭偏术和原子力显微镜（AFM）研究了等离子体处理过程中光刻胶薄膜表面粗糙度的发展(Pal et al., 2009)。

STEP

扫描电子显微镜（SEM）：

SEM可以提供光刻胶表面的高放大倍率图像，用于检测微小缺陷和结构(NAGATOMO et al., 2007)(Lin et al., 2018)。Chia-Jen Lin等人在2018年的研究中，探讨了优化电子束条件以进行光刻胶检测和测量的方法(Lin et al., 2018)。Mark T. Biedrzycki等人在2020年的研究中，提出了一种使用TEM断层扫描技术进行EUV光刻胶参考计量的方法(Biedrzycki et al., 2020)。

STEP

光学显微镜：

光学显微镜主要用于快速检测光刻胶表面的宏观缺陷，如划痕、气泡和污染。

光刻胶性能测试技术

STEP

曝光特性曲线：

通过测量不同曝光剂量下光刻胶的剩余厚度，可以绘制曝光特性曲线。该曲线反映了光刻胶的光敏性和对比度。

STEP

分辨率测试：

通过光刻一定尺寸的图形，评估光刻胶的分辨能力。

STEP

刻蚀速率测试：

测量光刻胶在刻蚀过程中的去除速率，评估其刻蚀耐受性。Lijun Wang等人在2016年的研究中，实验研究了kHz交流大气压等离子体射流对光刻胶的刻蚀(Wang et al., 2016)。Bryan J. Orf等人在2007年的研究中，研究了电子束生成等离子体中光刻胶的刻蚀和粗糙度形成(Orf et al., 2007)。

智能监测技术

STEP

在线传感器：

将传感器集成到光刻设备中，可以实时监测光刻胶的温度、湿度和气体环境(Jang & Kim, 2017)(Chen et al., 2017)。Seok-Woo Jang和Gye-Young Kim在2017年的研究中，提出了一种基于物联网大数据分析的半导体制造过程监测方法(Jang & Kim, 2017)。

STEP

机器学习：

利用机器学习算法分析光刻胶的各种数据，可以建立光刻胶性能的预测模型(Huang et al., 2023)(Li et al., 2024). Tiago J. Rato等人在2017年的研究中，提出了一种基于平移不变多尺度能量的PCA方法，用于监测半导体制造中的批处理过程(Rato et al., 2017)。An Chi Huang等人在2023年的综述中，回顾了机器学习和深度学习在半导体工业中的应用(Huang et al., 2023)。

STEP

声波器件：

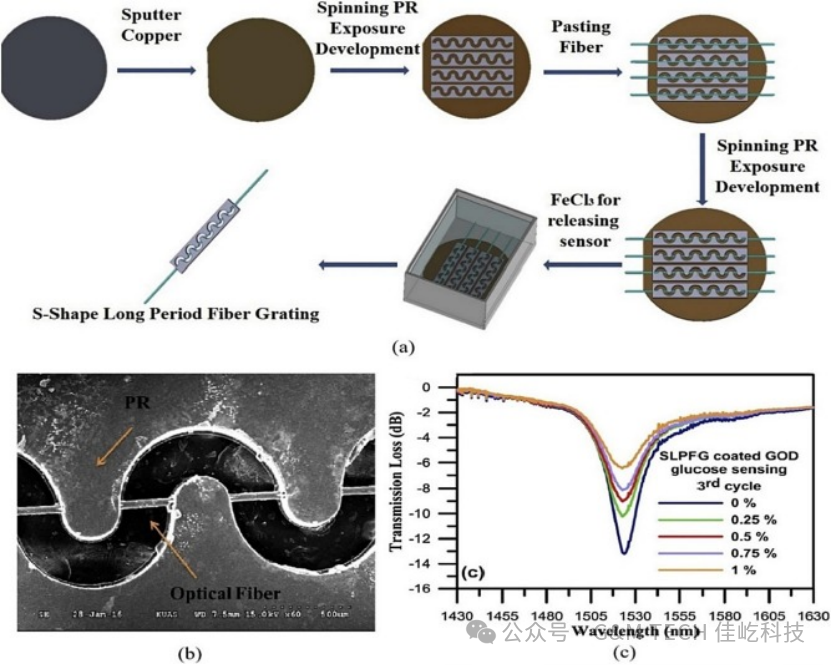

声波器件在生化传感领域有广泛的应用前景。Yanmei Xue等人在2024年的研究中，综述了基于压电/铁电薄膜的声波器件在通信系统和传感应用中的研究进展(Xue et al., 2024)。Chao Du等人在2023年的研究中，介绍了一种基于长周期光纤光栅的生物传感器，可用于葡萄糖传感(Du et al., 2023)。

其他技术

STEP

光致发光（PL）光谱：

用于研究光刻胶的光学性质，可以提供关于材料的电子结构和缺陷状态的信息(Yantara & Mathews, 2024)。

STEP

原子力显微镜-红外光谱（AFM-IR）：

用于高空间分辨率的红外光谱，可以研究有机材料的化学成分和结构(Yantara & Mathews, 2024)。

STEP

飞行时间二次离子质谱（TOF-SIMS）：

用于分析样品表面的元素和分子组成(Yantara & Mathews, 2024)。
