实践教程 | PyTorch中相对位置编码的理解

前言

这里讨论的相对位置编码的实现策略实际上原始来自于：https://arxiv.org/pdf/1809.04281.pdf。

这里有一篇介绍性的文章：https://gudgud96.github.io/2020/04/01/annotated-music-transformer/， 图例非常清晰。

首先理解下相对位置自注意力中关于位置嵌入的一些细节。

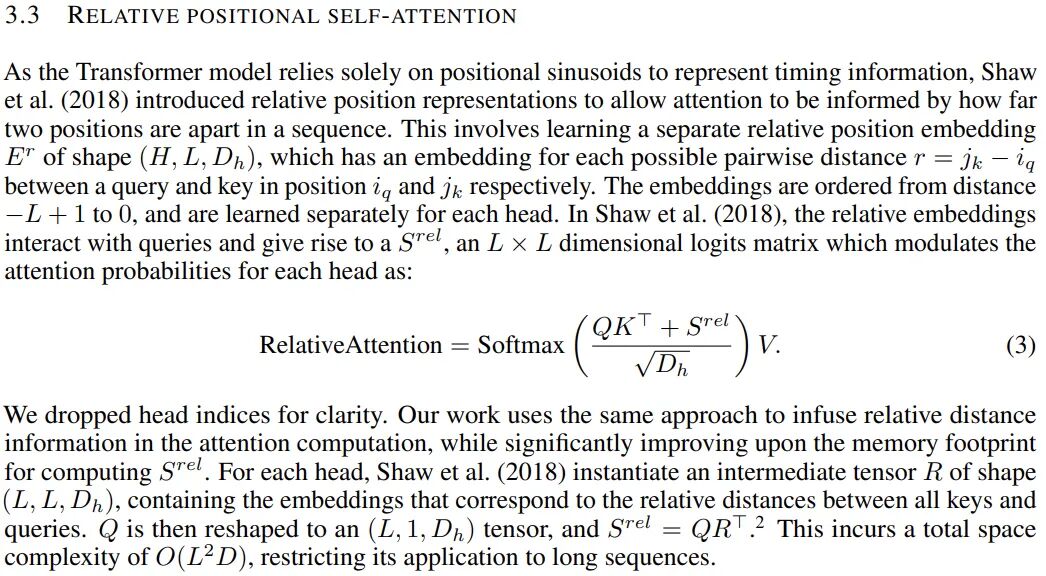

相对注意力的一些相关概念。摘自Music Transformer。在不考虑head维度时：

• ：相对位置嵌入，大小为
• ：来自Shaw论文中引入的相对位置嵌入的中间表示，大小为
• ：表示相对位置编码与query的交互结果，大小为 ，即在 维度上进行了累加
• Music Transformer的一点工作就是将这个会占用较大存储空间的中间表示 去掉，直接得到 ，如下图所示：

要注意这里的 表示的是针对相对位置 的嵌入，最小相对位置为 ，最大为0(因为需要考虑因果关系，前面的i看不到后面的j)，所以有 个位置。

而对于我们这里将要讨论的不考虑因果关系的情况，最小相对位置为 ，最大为 。所以我们的位置嵌入 形状为 。

代码分析

首先找份代码来看看， https://github.com/lucidrains/bottleneck-transformer-pytorch/blob/main/bottleneck_transformer_pytorch/bottleneck_transformer_pytorch.py  实现的相对位置编码涉及到几个关键的组件：

import torch
import torch.nn as nn
from einops import rearrange

def relative_to_absolute(q):
    """
    Converts the dimension that is specified from the axis
    from relative distances (with length 2*tokens-1) to absolute distance (length tokens)

    borrowed from lucidrains:
    https://github.com/lucidrains/bottleneck-transformer-pytorch/blob/main/bottleneck_transformer_pytorch/bottleneck_transformer_pytorch.py#L21

    Input: [bs, heads, length, 2*length - 1]
    Output: [bs, heads, length, length]
    """
    b, h, l, _, device, dtype = *q.shape, q.device, q.dtype
    dd = {'device': device, 'dtype': dtype}
    col_pad = torch.zeros((b, h, l, 1), **dd)
    x = torch.cat((q, col_pad), dim=3)  # zero pad 2l-1 to 2l
    flat_x = rearrange(x, 'b h l c -> b h (l c)')
    flat_pad = torch.zeros((b, h, l - 1), **dd)
    flat_x_padded = torch.cat((flat_x, flat_pad), dim=2)
    final_x = flat_x_padded.reshape(b, h, l + 1, 2 * l - 1)
    final_x = final_x[:, :, :l, (l - 1):]
    return final_x

def rel_pos_emb_1d(q, rel_emb, shared_heads):
   """
   Same functionality as RelPosEmb1D
   Args:
       q: a 4d tensor of shape [batch, heads, tokens, dim]
       rel_emb: a 2D or 3D tensor
       of shape [ 2*tokens-1 , dim] or [ heads, 2*tokens-1 , dim]
   """
   if shared_heads:
       emb = torch.einsum('b h t d, r d -> b h t r', q, rel_emb)
   else:
       emb = torch.einsum('b h t d, h r d -> b h t r', q, rel_emb)
   return relative_to_absolute(emb)

class RelPosEmb1DAISummer(nn.Module):
   def __init__(self, tokens, dim_head, heads=None):
       """
       Output: [batch head tokens tokens]
       Args:
           tokens: the number of the tokens of the seq
           dim_head: the size of the last dimension of q
           heads: if None representation is shared across heads.
           else the number of heads must be provided
       """
       super().__init__()
       scale = dim_head ** -0.5
       self.shared_heads = heads if heads is not None else True
       if self.shared_heads:
           self.rel_pos_emb = nn.Parameter(torch.randn(2 * tokens - 1, dim_head) * scale)
       else:
           self.rel_pos_emb = nn.Parameter(torch.randn(heads, 2 * tokens - 1, dim_head) * scale)
   def forward(self, q):
       return rel_pos_emb_1d(q, self.rel_pos_emb, self.shared_heads)

可以看到：

• RelPosEmb1DAISummer初始化了
• rel_pos_emb_1d为relative_to_absolute提供 (为了便于书写，我们将其设为 )，通过在relative_to_absolute中各种形变和padding，从而得到了理解的难点在 relative_to_absolute 中的实现过程。

这里会把 从一个 tensor转化为一个 的tensor。这个过程实际上就是一个从表中查找的过程。

这里的实现其实有些晦涩，直接阅读代码是很难明白其中的意义。接下来会重点说这个。

需要注意的是，下面的分析都是按照1D的token序列来解释的，实际上2D的也是将H和W分别基于1D的策略处理的。也就是将H或者W合并到头索引那一维度，即这里的 heads，结果就和1D的一致了，只是还会多一个额外的广播的过程。如下代码：

import torch.nn as nn
from einops import rearrange
from self_attention_cv.pos_embeddings.relative_embeddings_1D import RelPosEmb1D

class RelPosEmb2DAISummer(nn.Module):
   def __init__(self, feat_map_size, dim_head, heads=None):
       """
       Based on Bottleneck transformer paper
       paper: https://arxiv.org/abs/2101.11605 . Figure 4
       Output: qr^T [batch head tokens tokens]
       Args:
           tokens: the number of the tokens of the seq
           dim_head: the size of the last dimension of q
           heads: if None representation is shared across heads.
           else the number of heads must be provided
       """
       super().__init__()
       self.h, self.w = feat_map_size  # height , width
       self.total_tokens = self.h * self.w
       self.shared_heads = heads if heads is not None else True
       self.emb_w = RelPosEmb1D(self.h, dim_head, heads)
       self.emb_h = RelPosEmb1D(self.w, dim_head, heads)

   def expand_emb(self, r, dim_size):
       # Decompose and unsqueeze dimension
       r = rearrange(r, 'b (h x) i j -> b h x () i j', x=dim_size)
       expand_index = [-1, -1, -1, dim_size, -1, -1]  # -1 indicates no expansion
       r = r.expand(expand_index)
       return rearrange(r, 'b h x1 x2 y1 y2 -> b h (x1 y1) (x2 y2)')

   def forward(self, q):
       """
       Args:
           q: [batch, heads, tokens, dim_head]
       Returns: [ batch, heads, tokens, tokens]
       """
       assert self.total_tokens == q.shape[2], f'Tokens {q.shape[2]} of q must \
       be equal to the product of the feat map size {self.total_tokens} '
       # out: [batch head*w h h]
       r_h = self.emb_w(rearrange(q, 'b h (x y) d -> b (h x) y d', x=self.h, y=self.w))
       r_w = self.emb_h(rearrange(q, 'b h (x y) d -> b (h y) x d', x=self.h, y=self.w))
       q_r = self.expand_emb(r_h, self.h) + self.expand_emb(r_w, self.w)
       return q_r

提前的思考

首先我们要明确，为什么对于每个维度为 的token  ，其对应的整体 会有 这样一个缩减的过程？

因为对于长为 的序列中的每一个元素 ，实际上与之可能有关的元素 最多只有 个(虽说是废话，但是在直接理解时可能确实容易忽略这一点。)。

所以对于每个元素，实际上这里的 并不会都用到。这里的 只是所有可能会用到的情形(分别对应于各种相对距离 )。

这里需要说明的一点是，有些相对注意力的策略中，会使用固定的窗口。

即对于窗口之外的j，和窗口边界上的j的相对距离认为是一样的, 即 ，我们这里介绍的可以看做是 。

例如这个实现：https://github.com/TensorUI/relative-position-pytorch/blob/master/relative_position.py

所以这里前面展示的这个函数 relative_to_absolute 实际上就是在做这样一件事：从 中抽取对应于各个token 真实存在的相对距离 的位置嵌入集合 来得到最终的 .

背后的动机

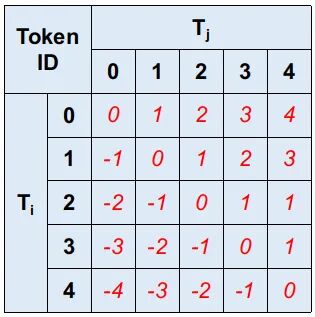

为了便于展示这个代码描述的过程的动机，我们首先构造一个简单的序列 ，包含5个元素，则 。这里嵌入的维度为 。则位置 对应的相对距离矩阵可以表示为：

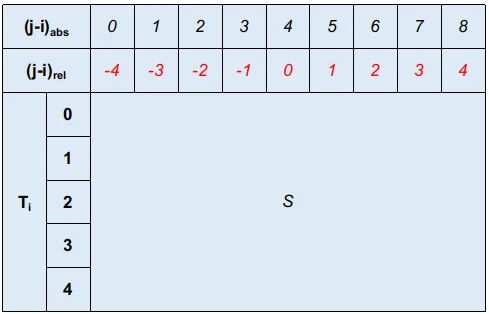

这里红色标记表示各个位置上的相对距离。我们再看下假定已经得到的 ：

这里对各个 都提供了独立的一套嵌入 。为了直观的展示，这里我们也展示了对于这 个相对位置的相对距离，同时也标注了对应于嵌入矩阵各列的绝对索引。

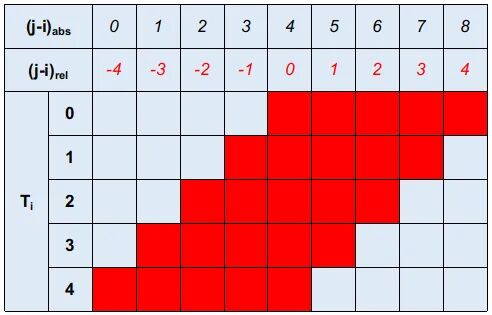

接下来我们就需要提取想要的那部分嵌入的tensor了。这个时候，我们需要明白，我们要获取的是哪部分结果：

这里实际上就是结合了图1中已经得到的相对距离和图2中的 ，从而就可以明白，红色的这部分区域正是我们想要的那部分合理索引对应的位置编码。

稍微整理下, 也就是如下的绝对索引对应的嵌入信息 (形状与 一致，可以直接元素级相加)：

而前面的代码 relative_to_absolute 正是在做这样一件事。就是通过不断的 padding 和 reshape 来从图3中获得图4中这些绝对索引对应的嵌入。

对应的流程

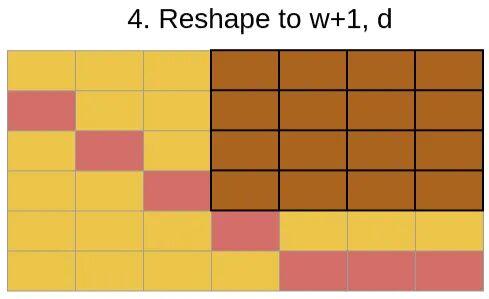

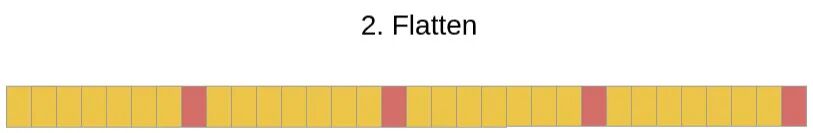

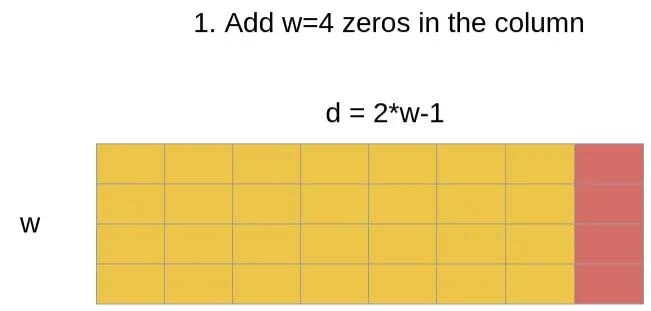

关于代码的流程，参考链接中的图例非常直观：

    col_pad = torch.zeros((b, h, l, 1), **dd)
    x = torch.cat((q, col_pad), dim=3)  # zero pad 2l-1 to 2l

    flat_x = rearrange(x, 'b h l c -> b h (l c)')

    flat_pad = torch.zeros((b, h, l - 1), **dd)
    flat_x_padded = torch.cat((flat_x, flat_pad), dim=2)

final_x = flat_x_padded.reshape(b, h, l + 1, 2 * l - 1)
final_x = final_x[:, :, :l, (l - 1):]

将提取的内容对应于原始的 中，可以看到是如下区域，正如前面的分析所示。

参考

• AI SUMMER这篇文章写的很好，很直观，很清晰：https://theaisummer.com/positional-embeddings/
