导读：刷新了视频复原多个领域的“高度”！

↑ 点击蓝字关注极市平台

作者丨happy

编辑丨极市平台

极市导读

在Swin Transformer+Image Restoration组合方面尝到“甜头”后，SwinIR的作者又瞄上了3D版组合：Video Swin Transformer + Video Restoration，又一次刷新了视频复原多个领域的“高度”。 >>加入极市CV技术交流群，走在计算机视觉的最前沿

论文链接：https://arxiv.org/abs/2201.12288

代码链接：https://github.com/JingyunLiang/VRT

在过去的2021年里，Transformer以及MLP对CV各个领域进行疯狂的“降维打击”，占领了各个子领域的“高地”。其中最典型的当属Swin Transformer一文，其2D版轰动一时，同时也获得了ICCV2021最佳论文奖。后续，原班人马对其进行扩展得到了Video Swin Transformer并在视频相关领域持续发热。关于Swin Transformer相关解读以及code可参考如下：

Swin-Transformer-Image-Classification：https://github.com/microsoft/Swin-Transformer
Swin-Transformer-Object-Detection：https://github.com/SwinTransformer/Swin-Transformer-Object-Detection
Swin-Transformer-Semantic-Segmentation：https://github.com/SwinTransformer/Swin-Transformer-Semantic-Segmentation
Video-Swin-Transformer：https://github.com/SwinTransformer/Video-Swin-Transformer
Swin-MLP-Image-Classification：https://github.com/microsoft/Swin-Transformer
Swin-Transformer-Contrasitive-Learning：https://github.com/SwinTransformer/Transformer-SSL
图解Swin Transformer：https://zhuanlan.zhihu.com/p/367111046

在图像复原领域，也有不少Transformer相关的paper，比如SwinIR，相关解读可参考：

Transformer在图像复原领域的降维打击！ETH提出SwinIR：各项任务全面领先

SwinIR直接将2D版的Swin Transformer应用到图像复原领域，在各个子领域取得了“全面领先”的性能，同时也获得了ICCV-AIM2021最佳论文奖。🌟🌟🌟

在Swin Transformer+Image Restoration组合方面尝到“甜头”后，SwinIR的作者又瞄上了3D版组合：Video Swin Transformer + Video Restoration，又一次刷新了视频复原多个领域的“高度”。

Method

假设输入低质序列为，目标序列为 (s表示尺度因子，对于超分来说，s表示超分倍率；对于去模糊/降噪来说，s=1)。视频复原的目标则旨在以为输入，对进行预测。视频复原主要包含视频超分、视频去模糊、视频降噪三大任务，学术界的研究也主要聚焦于这三个任务。

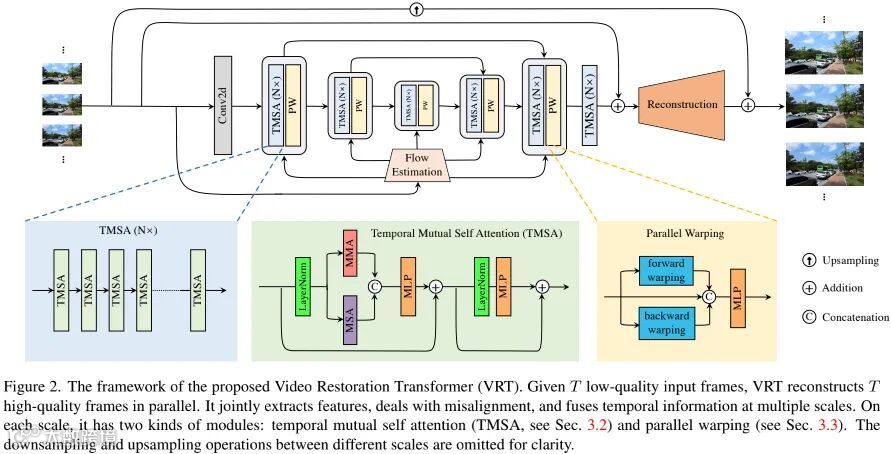

上图给出了本文所提VRT整体架构示意图(注：上图仅为核心部分示意图，还有一部分光流对齐的预处理部分并未示出，同时上图可视化部分为2D形式，而实际则是3D形式)。VRT可以划分为特征提取与图像重建两部分。

Feature Extraction: 在开始部分，我们采用一个2D卷积提取浅层特征。然后，我们基于UNet架构设计了一种多尺度网络在不同分辨率进行特征对齐。在不同尺度，我们可以采用两个模块(Temporal Mutual Self-Attention与Parallel Warping)进行特征提取以及运动处理。最后，我们采用多个TMSA模块进一步进行特征提炼得到深层特征。

Reconstruction: 在完成特征提取后，我们同时利用浅层特征与深层特征进行高质量图像重建。为缓解特征学习负担，我们采用了全局残差学习机制。实际上，对于视频超分而言，其重建模块采用了PixelShuffle方式进行特征上采样；对于视频去模糊、视频降噪，单个卷积足矣进行重建。

Loss Function: 为与现有方案公平对比，在损失函数方面，我们采用了Charbonnier损失：

注：表示重建高质量图像，。

正如前面所提到，VRT的关键模块是TMSA与Parallel Warping。接下来，我们将对这两个关键模块进行详细介绍。

Temporal Mutual Self Attention

Mutual Attention 给定参考帧(原文为reference)特征与近邻帧(原文为supporting)特征，我们可以通过如下方式计算注意力三元素：

然后，我们采用对进行索引以得到注意力图并用于与进行加权：

由于分别来自，那么注意力图A可以反映参考图像与近邻图像之间的相关性。为更好说明，我们将前述公式的i元素重写为如下形式：

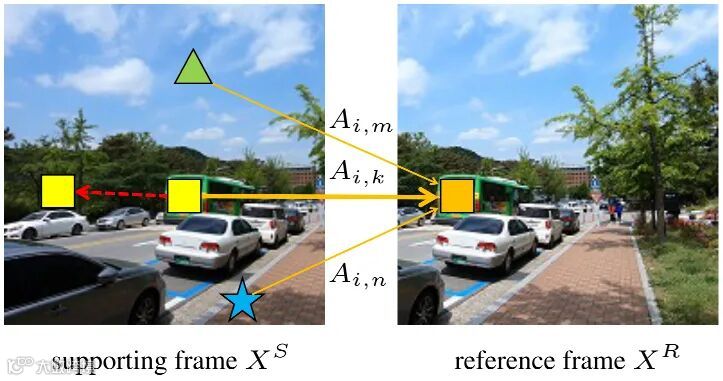

如上图所示，近邻帧中的与参考帧中的最为相似，那么，进一步可描述如下：

在极限情况下，它等价于基于光流的图像仿射(Image Warping)。当无法满足时，上述描述可视作“soft”版图像仿射。实际上，参考帧与近邻帧可相互替换，进而达成互对齐。此外，类似于多头自注意力，我们构建了多头互注意力，即MMA。相比显示的运动补偿+图像仿射组合，互注意力具有如下三个优势：

互注意力可以自适应保持源自近邻帧的信息，同时可以避免“空洞”伪影问题；
互注意力无需局部归纳偏置，避免了CNN光流估计面试相邻目标不同方向运动方向时的性能下降问题；
互注意力等价于特征层面的运动估计与仿射的联合优化，而光流估计仅适用于RGB图像且鲁棒性差。

Temporal Mutual Self Attention(TMSA): 为提取并保持当前帧特征，我们同时采用了互注意力与自注意力。假设表示两帧特征，可拆分为。我们采用MMA进行两次处理：。仿射所得特征将与自注意力特征进行拼接并送入后续MLP模块进行融合。整体过程可以描述如下：

给出了上述计算流程的核心实现，事实上可以看到：自注意力与互注意力的关键区别体现在Position信息，移除掉Position信息部分后，MMA相当于两路并行MSA(通过调整qkv_mut参数可以等价转换)。自注意力采用的是Position Embedding 的进化版Relative Position Embedding，而互注意力采用的是Sine Position Encoding。

关于两者的区别可以参考：

position embedding和position encoding是什么？有什么区别? ：https://www.zhihu.com/question/402387099

关于Position Encoding的介绍可以参考：

Transformer中的Position Encoding：https://blog.csdn.net/weixin_42715977/article/details/122135262

如何理解Transformer中的Position Encoding？：https://www.zhihu.com/question/347678607)

关于Relative Position Embedding可以参考：

图解Swin Transformer：https://zhuanlan.zhihu.com/p/367111046

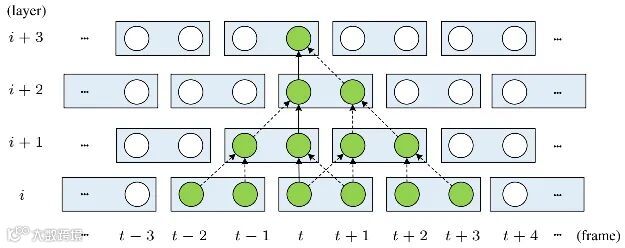

受限于互注意力的设计，上面过程一次只能处理两帧。最笨的方式是逐帧方式处理多次，但这会导致较高的计算复杂度。受启发于Video Swin Transformer，我们提出了TMSA以缓解该问题。TMSA首先将序列拆分为非重叠2帧片段并执行上述过程，然后参考下图方式进行时序移位以促进跨片段信息交互。时序感受野会随多个TMSA模块堆叠而提升，具体来说，对层，其时序感受野可以达到。

Parallel Warping

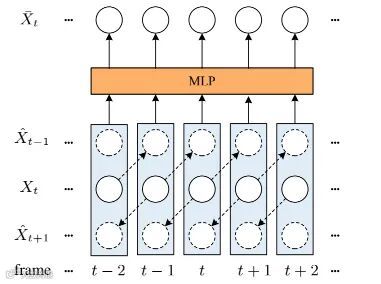

由于窗口划分，互注意力可能无法处理大于东问题。在每个网络阶段尾部，我们采用特征仿射处理大运动。对于任意帧特征，我们计算它与近邻帧的光流并进行双向仿射得到 (可参考上图)。然后，我们将所得仿射特征与原始特征进行拼接并融入MLP进行特征融合与特征降维。具体来说，参考BasicVSR++，我们采用光流模块预测残差光流并采用形变卷积进行对齐。注：上面的图示与描述为2近邻模式，同样的机制可以适用于四近邻与六近邻。
