写在前面

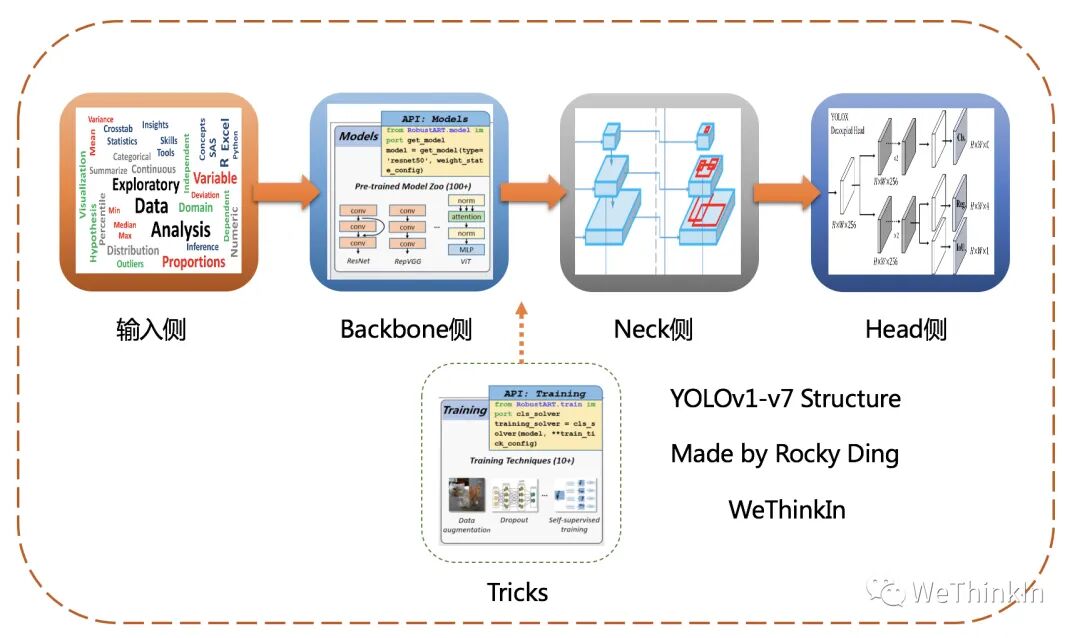

大家好，我是Rocky。近年来YOLO系列层出不穷，更新不断，已经到v7版本。Rocky认为不能简单用版本高低来评判一个系列的效果好坏，YOLOv1-v7不同版本各有特色，在不同场景，不同上下游环境，不同资源支持的情况下，如何从容选择使用哪个版本，甚至使用哪个特定部分，都需要我们对YOLOv1-v7有一个全面的认识。故Rocky将YOLO系列每个版本都表示成下图中的五个部分，逐一进行解析，并将每个部分带入业务侧，竞赛侧，研究侧进行延伸思考，探索更多可能性。而本文将聚焦于Neck侧的分享，希望能让江湖中的英雄豪杰获益，也希望大家提出宝贵的建议与观点，让这个栏目更加繁荣。

So，enjoy（与本文的BGM一起食用更佳哦）：

干货篇

----【目录先行】----

1. YOLO系列中Neck结构的由来以及作用
2. YOLOv1-v3 Neck侧解析
3. YOLOv4 Neck侧解析
4. YOLOv5 Neck侧解析
5. YOLOx Neck侧解析
6. YOLOv6 Neck侧解析
7. YOLOv7 Neck侧解析

【一】YOLO系列中Neck结构的由来以及作用

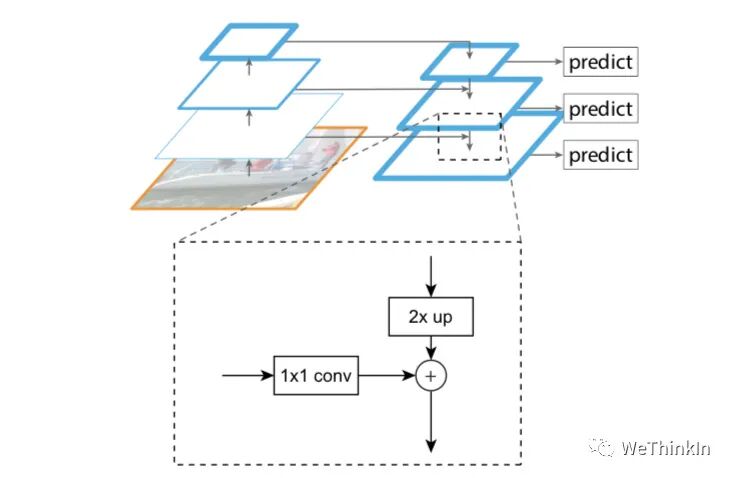

YOLO从v3版本开始设计Neck结构，其中的特征融合思想最初在FPN（feature pyramid networks）网络中提出，在YOLOv3中进行结构的微调，最终成为YOLO后续系列不可或缺的部分。

FPN的思路剑指小目标，原来很多目标检测算法都是只采用高层特征进行预测，高层的特征语义信息比较丰富，但是分辨率较低，目标位置比较粗略。假设在深层网络中，最后的高层特征图中一个像素可能对应着输出图像 的像素区域，那么小于 像素的小物体的特征大概率已经丢失。与此同时，低层的特征语义信息比较少，但是目标位置准确,这是对小目标检测有帮助的。FPN将高层特征与底层特征进行融合，从而同时利用低层特征的高分辨率和高层特征的丰富语义信息，并进行了多尺度特征的独立预测，对小物体的检测效果有明显的提升。

FPN论文地址：Feature Pyramid Networks for Object Detection^[1]【Rocky的延伸思考】

1. 业务侧：FPN具备业务模块沉淀价值，但还是要分场景来使用，主要在小目标场景可以尝试，但同时要兼顾上游数据侧与下游部署侧的适配。
2. 竞赛侧：FPN的思想可谓是竞赛侧的一个利器，在分类，分割，检测等任务中都能大展拳脚，进行迁移应用。
3. 研究侧：FPN具备作为baseline的价值，不管是进行拓展研究还是单纯学习思想，这个算法都是不错的选择。

【二】YOLOv1-v3 Neck侧解析

YOLOv1和YOLOv2都是不含Neck结构的，Rocky将在本系列的Backbone篇中对这两个模型进行详细介绍，本文中便不做过多赘述。

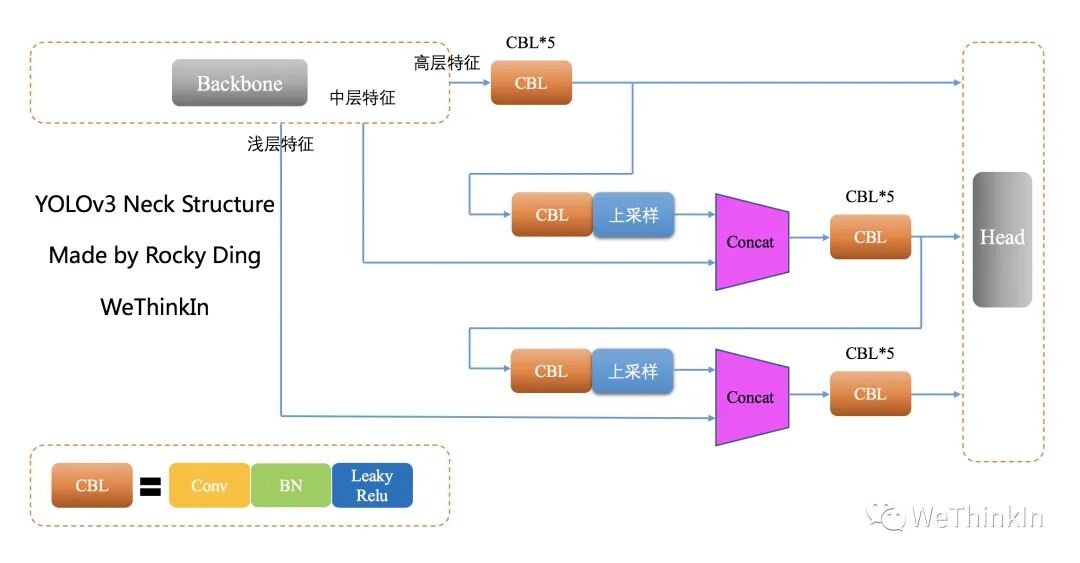

YOLOv3则是较好的引入了FPN的思想，以支持后面的Head侧采用多尺度来对不同size的目标进行检测，越精细的grid cell就可以检测出越精细的目标物体。YOLOv3设置了三个不同的尺寸，分别是 , 和 ，他们之间的比例为 。YOLOv3采用全卷积的思路，在Neck侧也不例外（YOLOv1-v2中采用池化层做特征图的下采样， v3中采用卷积层来实现）。【Rocky的延伸思考】

1. 业务侧：YOLOv3 Neck侧经过时间的考验与沉淀，非常适合作为业务侧的入场baseline部分模块进行搭建。
2. 竞赛侧：YOLOv3 Neck架构在竞赛侧有迁移应用的价值。
3. 研究侧：YOLOv3 Neck架构具备作为baseline的价值，不管是进行拓展研究还是单纯学习思想。

【三】YOLOv4 Neck侧解析

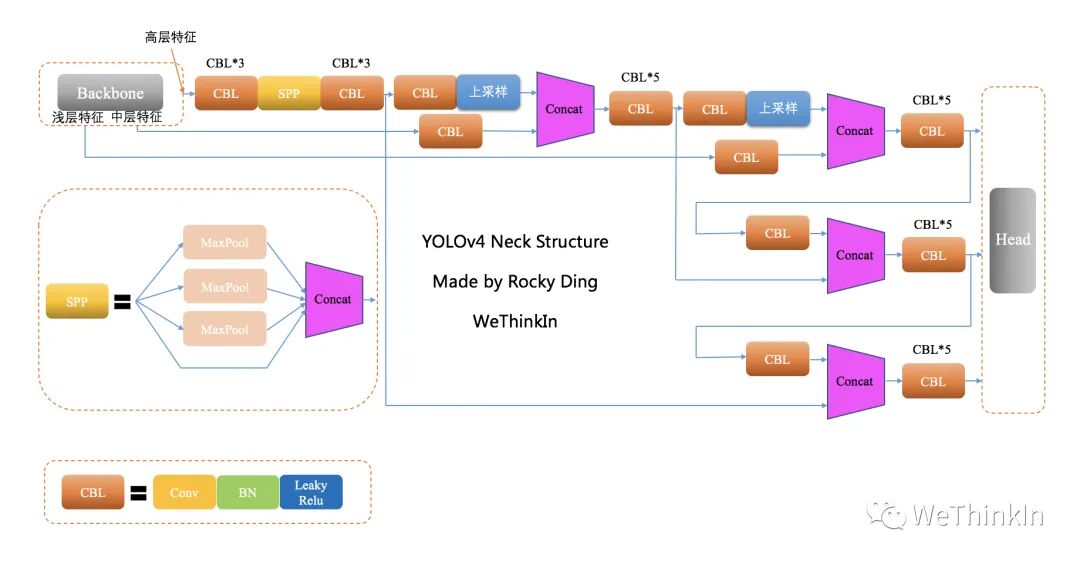

YOLOv4的Neck侧主要包含了SPP模块和PAN模块。

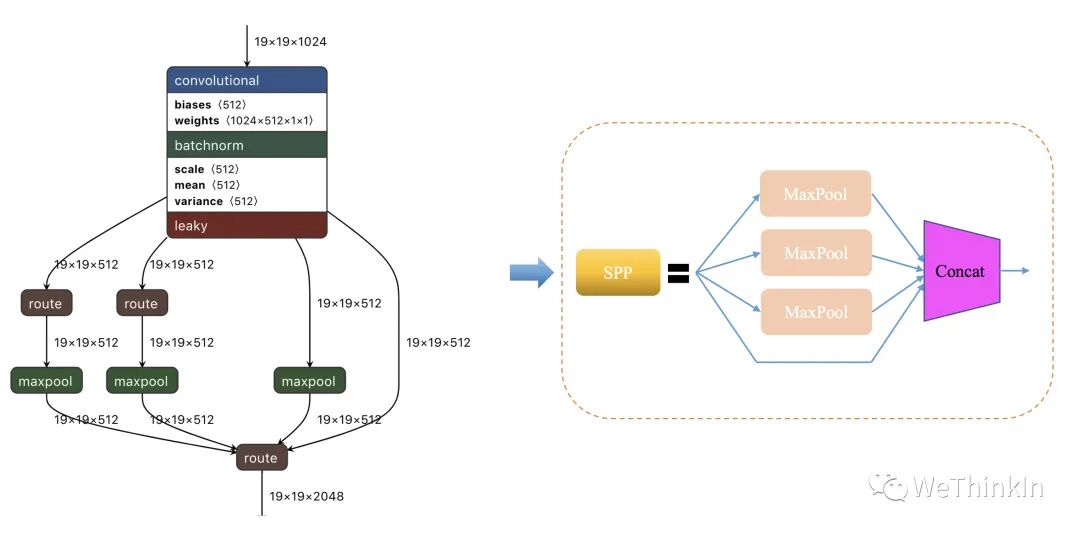

SPP模块在YOLOv3_SPP.cfg中率先展现，但是在YOLOv4中则成为了一个标配。SPP模块包含3个最大池化层，其滑动核（sliding kernel）尺寸分别是 ，并通过Padding操作，使每个最大池化层的输出特征图不变，用于Concat融合操作。SPP模块代替了卷积层后的常规池化层，可以增加感受野，更能获取多尺度特征，训练速度也让人满意。Yolov4论文中使用 的图像在COCO目标检测任务进行实验，SPP模块能以0.5%的额外计算代价将AP50提升2.7%。

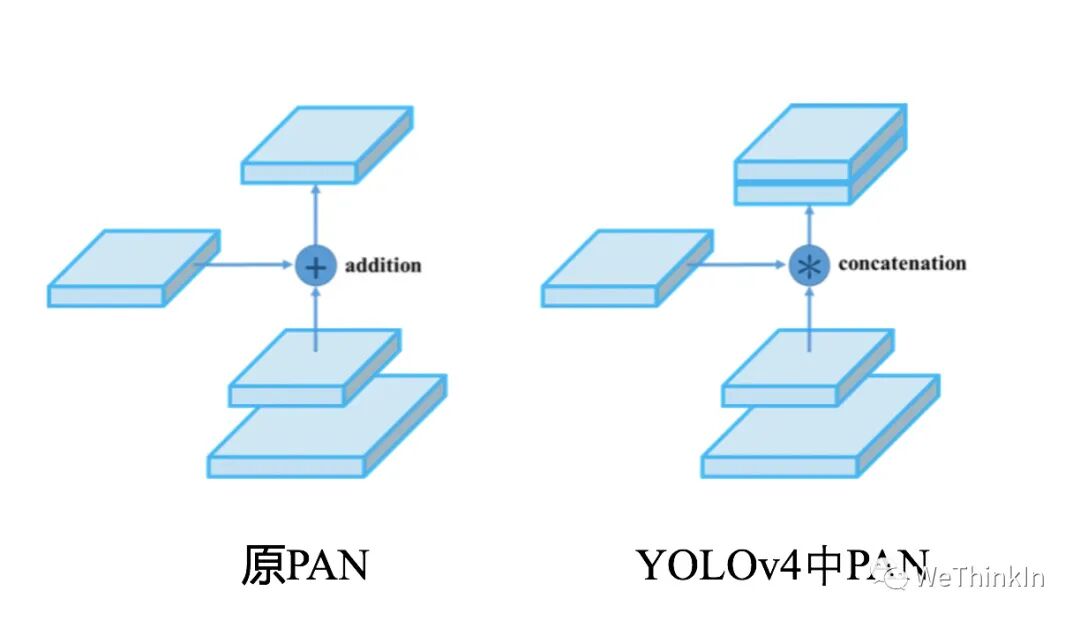

SPP模块论文：Spatial Pyramid Pooling in Deep Convolutional Networks for Visual RecognitionPAN模块对不同层次的特征进行疯狂融合，其在FPN模块的基础上增加了自底向上的特征金字塔结构，保留了更多的浅层位置特征，将整体特征提取能力进一步提升。在引入YOLOv4时，特征图最后的融合操作相比于原论文发生了变化，从add操作改为concat操作，增加了特征图的通道数：

PAN模块论文：Path Aggregation Network for Instance Segmentation^[2]【Rocky的延伸思考】

1. 业务侧：可以作为baseline模型的一个备选，实际效果还需通过实验来反馈。
2. 竞赛侧：YOLOv4 Neck侧可以作为竞赛侧的提分策略。
3. 研究侧：YOLOv4 Neck架构具备作为baseline的价值，不管是进行拓展研究还是单纯学习思想。

【四】YOLOv5 Neck侧解析

由于YOLOv5在YOLOv4发布之后没多久就开源了，且并没有论文的发表，创新性部分一直受到热议。

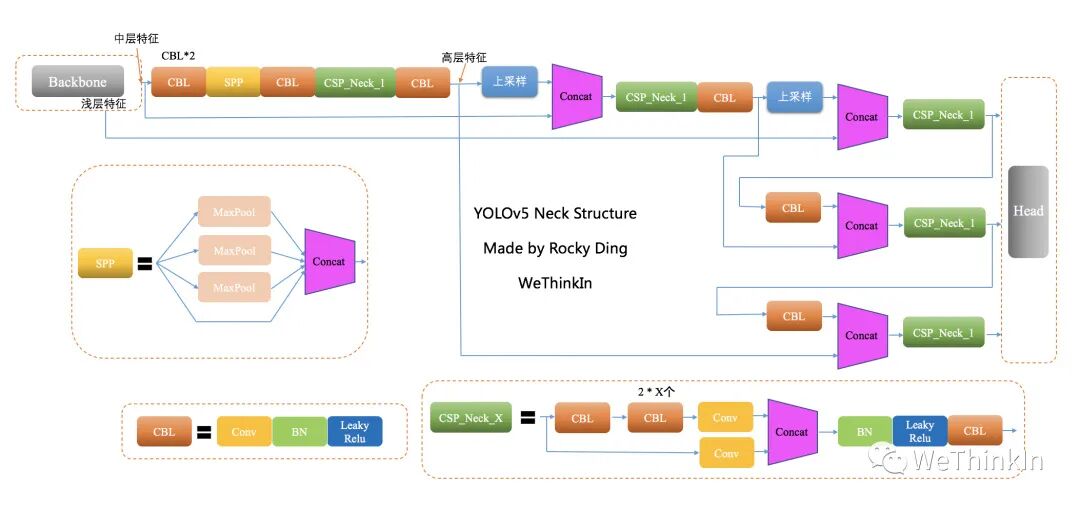

YOLOv5的Neck侧也使用了SPP模块和PAN模块，但是在PAN模块进行融合后，将YOLOv4中使用的常规CBL模块替换成借鉴CSPnet设计的CSP_v5结构，加强网络特征融合的能力。【Rocky的延伸思考】

1. 业务侧：YOLOv5 Neck侧在工程中非常稳定，且其github库更新频率让人敬佩，可以作为业务baseline模型的首选。
2. 竞赛侧：YOLOv5 Neck侧可以作为检测和分割竞赛入场的模块。

【五】YOLOx Neck侧解析

YOLOx的Neck侧依然使用了YOLOv3的结构，并且使用了SPP模块。

【六】YOLOv6 Neck侧解析

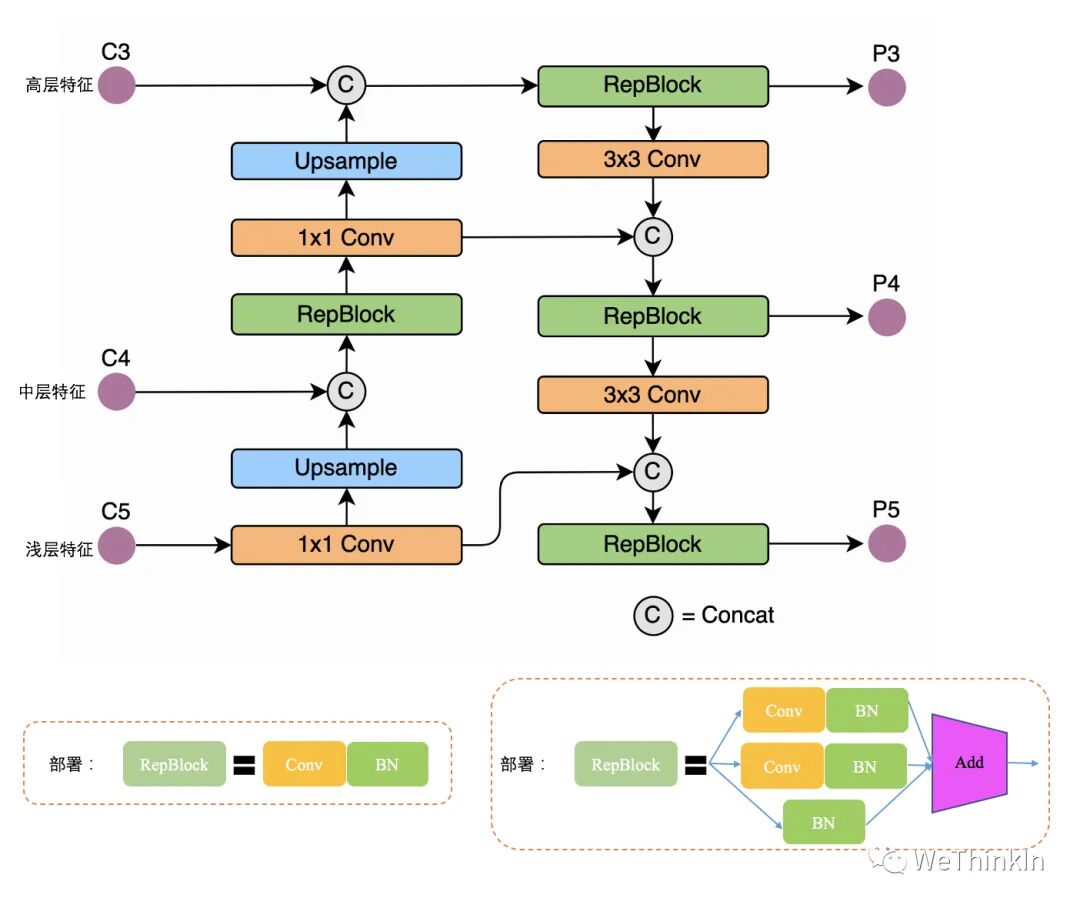

YOLOv6的Neck侧受到硬件感知神经网络设计思想的启发，基于RepVGG style设计了可重参数化、更高效的Rep-PAN。

硬件感知神经网络设计的思想基于硬件的特性、推理框架/编译框架的特点，以硬件和编译友好的结构作为设计原则，在网络构建时，综合考虑硬件计算能力、内存带宽、编译优化特性、网络表征能力等，进而获得又快又好的网络结构。Rep-PAN在PAN模块基础上，引入RepVGG style的RepBlock替换了YOLOv5中使用的CSP-Block，同时对整体Neck中的算子进行了调整，目的是在硬件上达到高效推理的同时，保持较好的多尺度特征融合能力。RepVGG论文：RepVGG: Making VGG-style ConvNets Great Again^[3]【Rocky的延伸思考】

1. 业务侧：YOLOv6的Neck侧使用了端侧友好的设计策略，我也在实际中测试过，发现其效果会因任务类型与场景的改变而变化，是否使用还需要通过实验来反馈。
2. 竞赛侧：相信YOLOv6的Neck侧在一些限定算力资源的竞赛中会大放异彩。

【七】YOLOv7 Neck侧解析

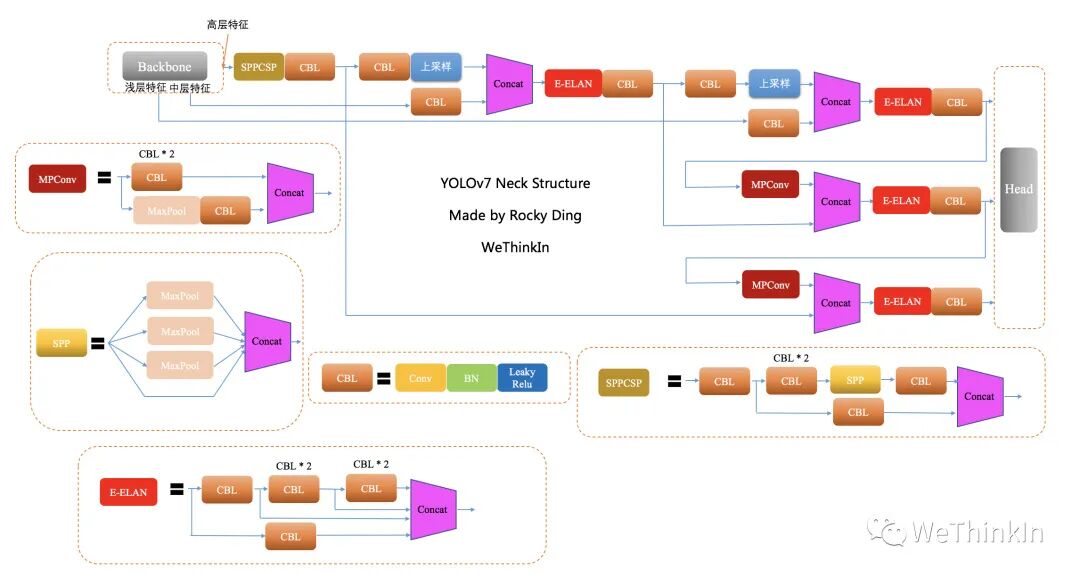

YOLOv7的Neck侧主要包含了SPPSCP模块和优化的PAN模块。

SPPCSP模块在SPP模块基础上在最后增加concat操作，与SPP模块之前的特征图进行融合，更加丰富了特征信息。PAN模块引入E-ELAN结构，使用expand、shuffle、merge cardinality等策略实现在不破坏原始梯度路径的情况下，提高网络的学习能力。论文原文：（E-ELAN uses expand, shuffle, merge cardinality to achieve the ability to continuously enhance the learning ability of the network without destroying the original gradient path.）

【Rocky的延伸思考】

1. 业务侧：YOLOv7 Neck侧作为YOLO系列最新的一版，其值得我们在业务侧进行实验验证其效果。
2. 研究侧：YOLOv7 Ncek是刚发表的，具备很强的研究侧价值。
