CCBR2022 行为特征识别大赛｜躺坐识别赛道冠军方案

极市平台

2023-01-13

↑ 点击蓝字关注极市平台

作者丨汕头市人工智能与大数据工程技术研究中心

编辑丨极市平台

极市导读

本文为CCBR2022 行为特征识别大赛中躺坐识别赛道冠军队伍的方案分享，队伍详细介绍了整体的算法思路，模型训练推理等过程。>>加入极市CV技术交流群，走在计算机视觉的最前沿

任务介绍

项目背景：在当前这个大融合、开放程度不断提高的社会，虽然社会文明程度取得飞跃性发展成果，但同时社会各个方面治安的管理难度和管理复杂度也随之增加，城市街道管控也需要更加智能化，当街道有人躺或瘫坐在街道或者自助银行厅，管理部门应立即有人进行处理。
项目算法要达到的目的：用于检测街道上有人躺坐在街道上或自助银行厅内，单帧识别状态，可以提高算法的泛化性。

数据分析

本次比赛提供的标注方式为：2D框标注+骨胳点标注。具体如下:

2D框标注共有10类
（1）lying：人员躺着/趴着
（2）standing：人员站着
（3）sitting：人员坐着
（4）squatting：人员蹲着
（5）others：其它动作
（6）lying_unsure：人员躺着/趴着
（7）standing_unsure：人员站着
（8）sitting_unsure：人员坐着
（9）squatting_unsure：人员蹲着
（10）others_unsure：其它动作

其中，6到10类是由于遮挡或者图片截断等原因导致不清楚人员是具体哪种类别（基本是下半身被遮挡时），而打上unsure标签的行人

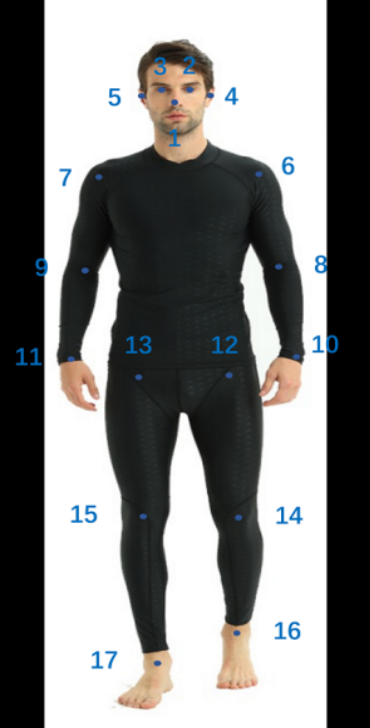

骨骼点标注则采用coco格式的行人17点标注，示例图如下:

同时，举办方还贴心的提供了标注信息解析代码，如下

import json
def ground_truth_parser(jsonpath):
    f = open(jsonpath, 'rb')
    infos = json.load(f)
    bbox_anno, kpts_anno = [], []
    for info in infos:
        xmin, ymin, width, height = info['bbox']  ###检测框的左上角坐标和高宽
        box_name = info['box_name']   ###检测框的名称
        bbox_anno.append({'name':box_name, 'xmin':xmin, 'ymin':ymin, 'width':width, 'height':height})

        anno = {'keypoints': info['keypoints'], 'num_keypoints': 17,
                'category_id': 1, 'id': info['id'], 'bbox': info['bbox'], 'area': info['area'],
                'iscrowd': int(info['iscrowd'])}  ###关键点的标注信息
        kpts_anno.append(anno)
    return bbox_anno, kpts_anno

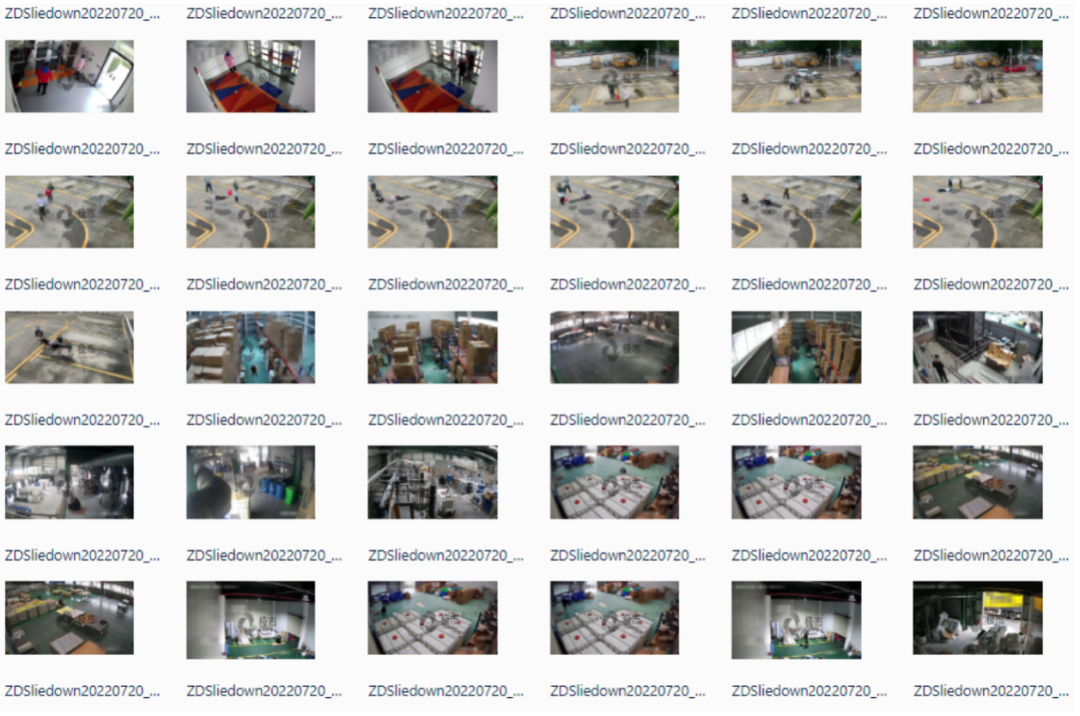

数据集是由监控摄像头采集的现场场景数据，样本示例图如下。训练数据集的数量为11174张，测试数据集的数量为2818张。通过查看样例集的数据，可以发现数据集中有各种场景，且相对复杂。另外，数据集主要是从类似工厂监控摄像头中采集，近远行人目标都有，行人的尺度变化比较大。因此需要选用具有多尺度检测能力的检测器。综合考虑计算成本和精度，对于检测模型，我们最终采用的是Yolov5s模型。

算法思路

考虑到

1）项目在实际场景中的实时性，让最终方案可落地，需要保证模型的大小以及速度。

2）方案后续场景优化,模型需要预留一定扩展功能。

因此最终使用检测模型、关键点模型级联的解决方案。部署使用TensorRT FP16加速推理

检测模型

根据之前在极市平台的竞赛经验，考虑检测模型精度和速度的平衡，直接敲定了使用Yolov5s,检测模型也直接输出行人的状态，使用10类的检测。在平台提供解析标注代码的基础上，生成Yolov5支持的数据格式。

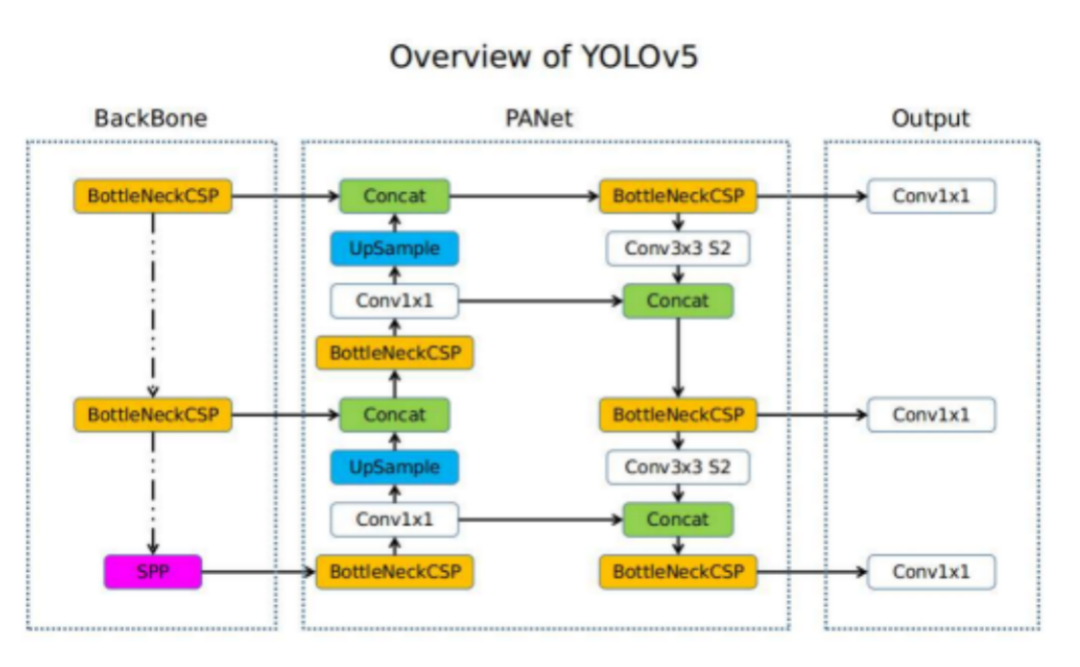

Yolov5的基本原理如下:

如上图所示，以640640图片输入为例，Yolov5模型首先通过特征提取网络对输入图像提取特征，得到20x20特征图；计算loss时，GT跨层预测，即有些bbox在多个预测层都算正样本；在预测得到的输出特征图有两个维度是提取到的特征的维度，还有一个维度（深度）是 B(5+C)， B表示每个grid cell预测的边界框的数量，C表示边界框的类别数；5表示4个坐标信息和一个目标性得分（objectness score）

在推理阶段，使用352x640推理，TensorRT加速，可以达到100FPS。

关键点模型

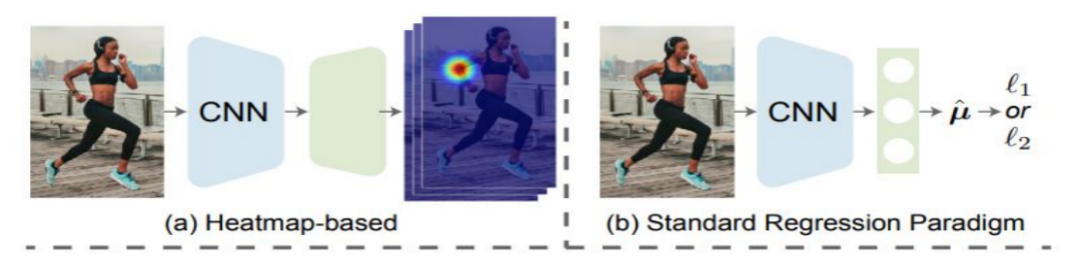

使用基于回归的关键点预测模型。如下图，相比于左边基于HeatMap的模型

1）基于回归的关键点模型可以摆脱高分辨率热图的依赖

2）计算成本和内存开销都比较小

3）由于输出是连续的，对于部署时的量化也比较友好

根据调研，我们最终采用ICCV21Oral的基于RLE Loss的关键点回归的方案。在coco测试集上的性能对比如下图：

该方案的核心如下图，通过flow方法，估计出模型输出关键点的分布概率密度。一旦估计出令人满意的先验分布函数，就能动态优化损失函数loss，从而促进模型的回归训练。详细的原理，可以参考以下两篇知乎：

https://zhuanlan.zhihu.com/p/395521994

https://zhuanlan.zhihu.com/p/440567782

对于关键点模型的数据处理，参考RLE的官方GitHub和极市提供的解析代码，将标注转换为coco的关键点标注格式进行训练

模型训练

模型训练采用分别训练的策略，检测模型训练脚本start_train_det.sh如下:

# 训练数据生成
cd /project/train/src_repo
python data_processor_det.py
# 训练
cd yolov5
export CUDA_VISIBLE_DEVICES=0
python train.py --batch-size 16 --data data/sitting.yaml --weights ./yolov5s.pt --hyp data/hyps/hyp.scratch-low.yaml --epochs 10 --device 0 --img-size 640  --noautoanchor
rm -r /project/train/models/runs_det
mv /project/train/src_repo/yolov5_multilabel/runs /project/train/models/runs_det
# 模型转换，Torch2TensorRT
python export.py  --weights /project/train/models/runs_det/train/exp/weights/last.pt --imgsz 352 640 --half --device 0 --include engine --simplify

关键点模型训练脚本start_train_kp.sh如下

# 训练数据生成
cd /project/train/src_repo
python data_processor_kp.py
cd /project/train/src_repo/res-loglikelihood-regression
# 训练
export CUDA_VISIBLE_DEVICES=0
export PYTHONPATH="pwd":$PYTHONPATH
CONFIG=configs/256x192_res50_regress_cls-flow.yaml
EXPID=${2:-"test_rle"}
PORT=${3:-23456}
HOST=$(hostname -i)
python ./scripts/train.py \
    --nThreads 4 \
    --launcher pytorch --rank 0 \
    --dist-url tcp://${HOST}:${PORT} \
    --exp-id ${EXPID} \
    --cfg ${CONFIG} --seed 123123
# 模型转换，Torch2TensorRT
rm -r /project/train/models/runs_kp
mv /project/train/src_repo/res-loglikelihood-regression/exp /project/train/models/runs_kp
python scripts/onnxExport.py --cfg=configs/256x192_res50_regress_cls-flow.yaml
python onnx2trt.py
