系统性综述：特征点检测与匹配

一、图像特征介绍

1、图像特征点的应用

• 相机标定：棋盘格角点阴影格式固定，不同视角检测到点可以得到匹配结果，标定相机内参
• 图像拼接：不同视角匹配恢复相机姿态
• 稠密重建：间接使用特征点作为种子点扩散匹配得到稠密点云
• 场景理解：词袋方法，特征点为中心生成关键词袋（关键特征）进行场景识别

2、图像特征点的检测方法

• 人工设计检测算法：sift、surf、orb、fast、hog
• 基于深度学习的方法：人脸关键点检测、3D match点云匹配
• 场景中的人工标记点：影视场景背景简单的标记，特殊二维码设计（快速，精度低）

3、图像特征点的基本要求

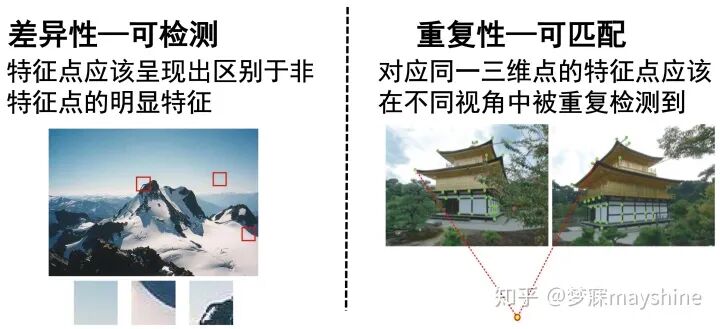

• 差异性：视觉上场景上比较显著点，灰度变化明显，边缘点等
• 重复性：同一个特征在不同视角中重复出现，旋转、光度、尺度不变性

二、特征检测子

1、Harris 角点检测（早期，原理简单，视频跟踪，快速检测）

梦寐mayshine：角点检测(2) - harris算子 - 理论与Python代码

https://zhuanlan.zhihu.com/p/90393907

• 动机：特征点具有局部差异性

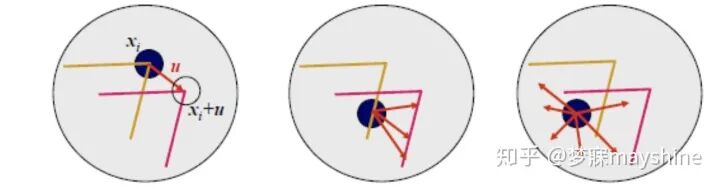

• 以每个点为中心取一个窗口，例如，5×5/7×7的像素，描述特征点周围环境
• 此点具有差异性->窗口往任意方向移动，则周围环境变化较大->具有局部差异性
• 最小二乘线性系统
• 加和符号：表示窗口内每个像素
• w：表示权重，权值1或者以点为中心的高斯权重（离点越近权重越大）
• I：表示像素，RGB/灰度
• u，v：窗口移动的方向
• H：harris矩阵，由两个方向上的梯度构建而成
• 图像梯度：
• Harris矩阵：
• Harris矩阵H 的特征值分析

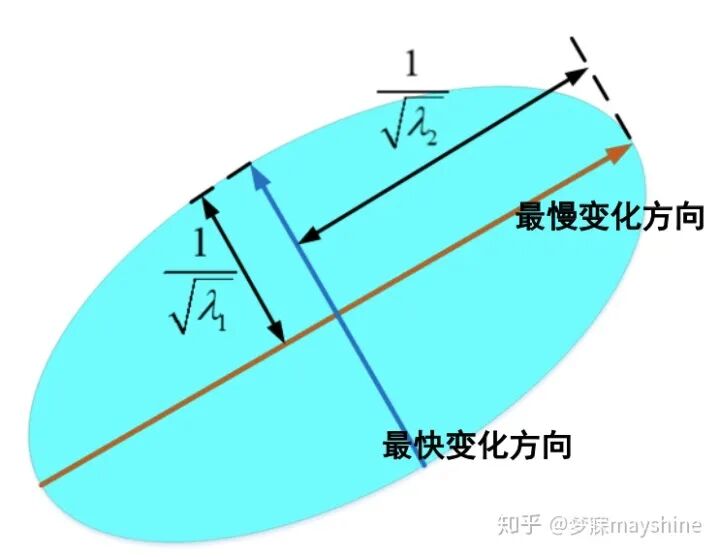

• 两个特征值反映相互垂直方向上的变化情况，分别代表变化最快和最慢的方向，特征值大变化快，特征值小变化慢
• λ1 ≈ λ2 ≈ 0， 两个方向上变化都很小，兴趣点位于光滑区域
• λ1 > 0 , λ2 ≈ 0 ，一个方向变化快，一个方向变化慢，兴趣点位于边缘区域
• λ1 , λ2 > 0 ， 两个方向变化都很快，兴趣点位于角点区域（容易判断）

• Harris角点准则代替矩阵分解：
• 反映特征值情况，trace为迹
• k的值越小，检测子越敏感
• 只有当λ1和λ2同时取得最大值时，C才能取得较大值
• 避免了特征值分解，提高检测计算效率
• 非极大值抑制(Non-maximal Suppression) 选取局部响应最大值，避免重复的检测
• 算法流程：
• 0）滤波、平滑，避免出现阶跃函数

•


  1）计算图像水平和垂直方向的梯度




•





•


  2）计算每个像素位置的Harris矩阵




•





•


  3）计算每个像素位置的Harris角点响应值




•





• 3+）非极大值抑制
• 4）找到Harris角点响应值大于给定阈值且局部最大的位置作为特征点

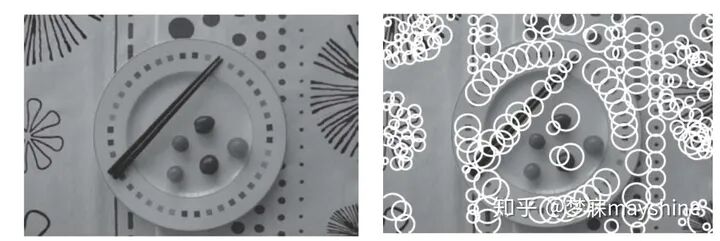

• 检测结果：

2、基于LoG的多尺度特征检测子

• 动机：Harris角点检测不具有尺度不变性，让特征点具有尺度不变性

• 解决方法：尺度归一化LoG算子，处理尺度的变化
• LoG算子：Lindeberg(1993)提出Laplacian of Gaussian (LoG)函数的极值点对应着特征点

•


  尺度空间：




•


  一副图像使用不同大小滤波核滤波（e.g.高斯滤波），越大的滤波核越模糊，分辨率越小，不同滤波核滤波后的空间为尺度空间=3维空间（图像+尺度），模拟人类视觉，较远物体模糊，一系列滤波核构成的不同分辨率图像为尺度空间->LoG能够处理不同尺度的图像




• LoG算子[1]形式：高斯滤波性质：卷积->求拉普拉斯算子==求拉普拉斯算子->卷积 其中 是LoG算子
• 尺度归一化LoG[2]（使得具有可比性=汇率）：其中 是尺度归一化LoG算子
• 不同尺度下的LoG响应值不具有可比性

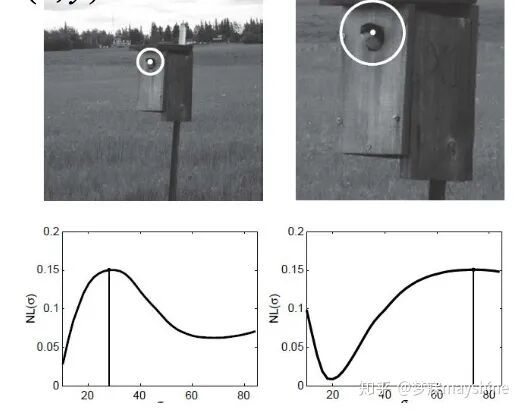

• 构建尺度空间，同时在位置空间和 尺度空间寻找归一化LoG极值(极大 /极小)点作为特征点
• 不同尺度下 的响应值

• LoG特征检测算法流程
• 1）计算不同尺度上的尺度归一化LoG函数值
• 2）同时在位置和尺度构成的三维空间上寻找 尺度归一化LoG的极值点
• 3）进行非极大值抑制，减少重复检测 （去除冗余、保持稳定性）
• 检测结果：效果好，LoG计算量大

3、基于DoG的多尺度特征检测子（SIFT）——稳定和鲁棒

• LoG可以由DoG近似：Lowe(2004)提出归一化LoG近似等价于相邻尺度的高斯差分(DoG)
• 高斯空间：
• 高斯差分DoG：相邻的空间做差，极点处对应特征点

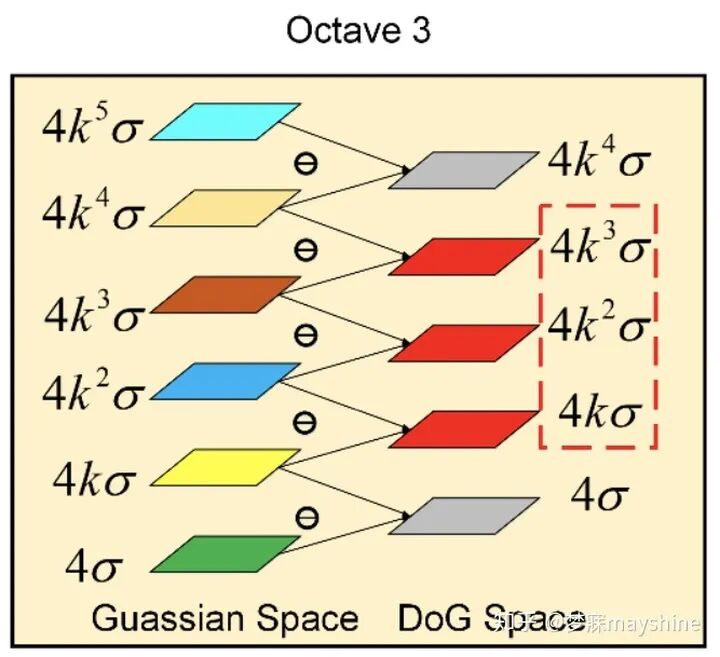

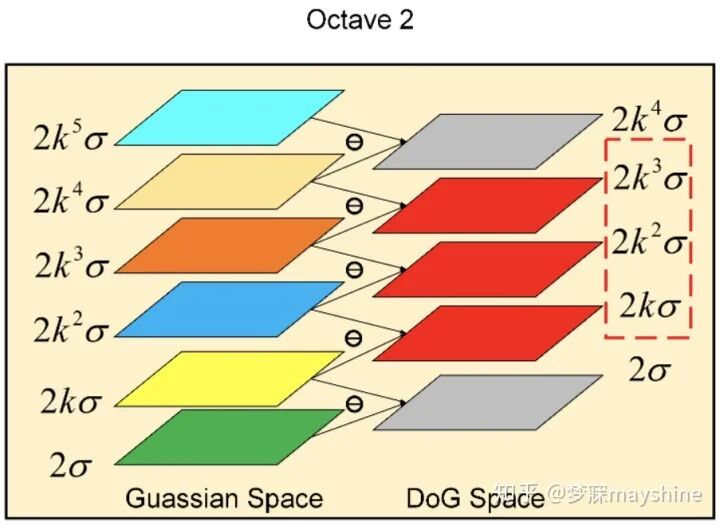

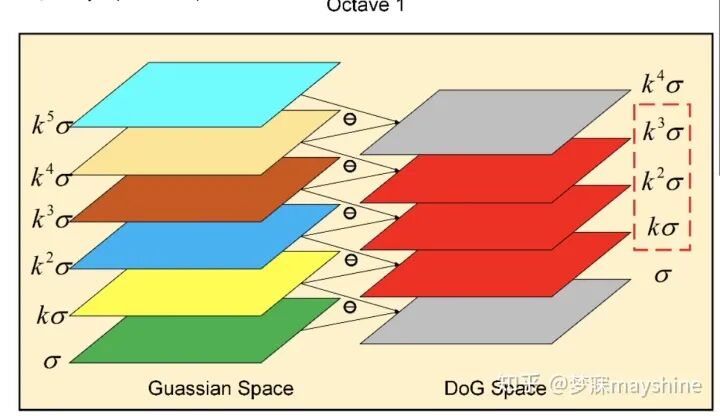

• 尺度空间的构建

• 阶数：O=3 （octave=阶，每阶图像尺寸减少一半,阶数高->运算量大->尺度变化大）
• 每阶有效差分数：S=3（每个阶内划分数）
• 每阶层数：N=S+3

• 高斯空间

• 高斯差分

• 有效差分 （尺度空间有上下两个邻域才行，边界无效）

• 任意设置

• 特征点位置的确定：

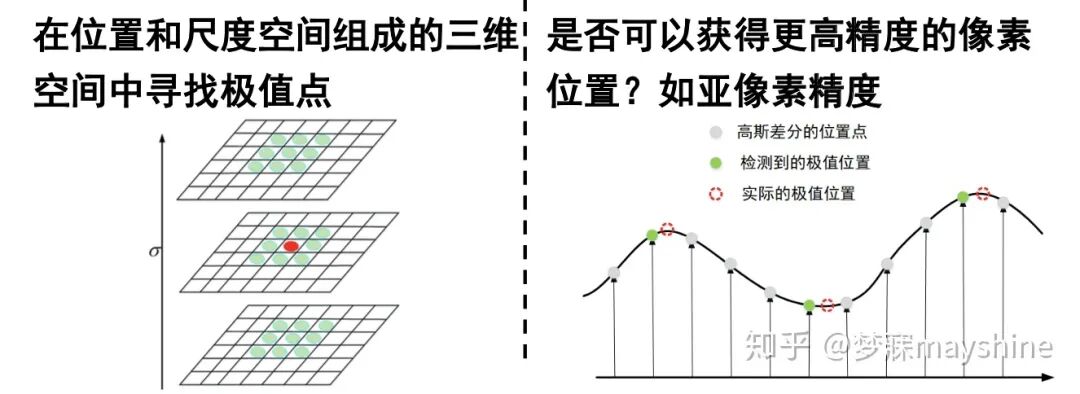

• 1）尺度空间和图像空间上：3*3窗口，26个邻域，找极值点比其他都要大DoG，LoG找极大值或极小值
• 2）横轴向代表离散位置，纵轴代表DoG响应值，在极值点邻域内求二阶函数的极值=准确像素位置

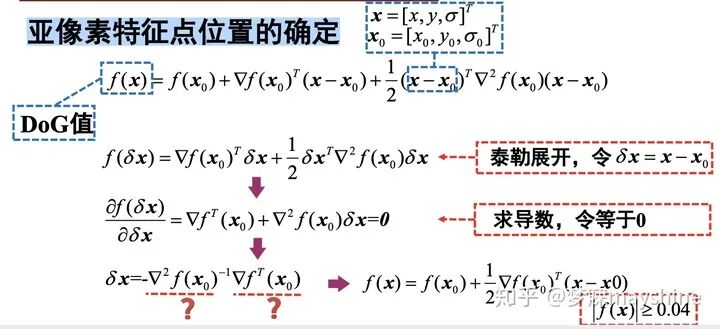

• 亚像素特征点位置的确定

• x： 为三维，坐标空间+尺度空间
• f(x)： 为DoG值
• x0： 检测到离散坐标下的极大值点
• 任务：在x0附近近似一个二阶函数，求二阶函数极值得到更准确的亚像素极值位置

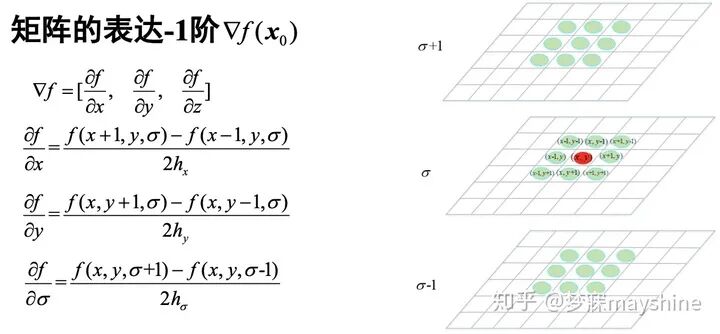

• 矩阵的表达-1阶

• 矩阵的表达-2阶

• 极值点有可能是边缘点，->除去边缘点：DoG在边缘处值较大，需要避免检测到边缘点

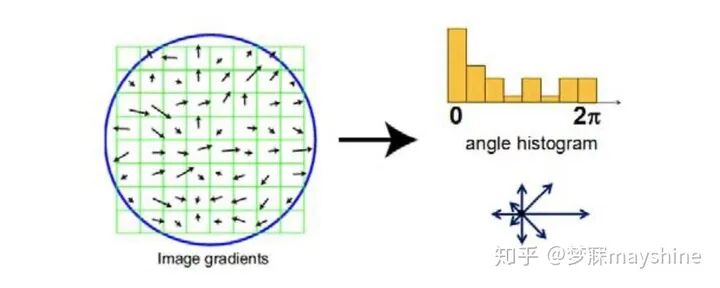

• 计算主方向：通过统计梯度直方图的方法确定主方向，使算法具有旋转不变性

• SIFT特征检测流程：旋转不变性、尺度不变性、亮度 变化不变性，对视角变化、仿射变换有一定程度的稳定性

• 1）计算图像尺度空间：
