PyTorch 源码解读之即时编译篇

极市平台

2022-11-21

导读：本文对torch中的jit模块进行了详细的解读。

↑ 点击蓝字关注极市平台

作者丨OpenMMLab@知乎（已授权）

来源丨https://zhuanlan.zhihu.com/p/361101354

编辑丨极市平台

极市导读

本文对torch中的jit模块进行了详细的解读，主要介绍了jit的两种到处方式的使用例子、IR的形式、导出IR的两种方式的源码解读以及对IR优化的简单介绍。 >>加入极市CV技术交流群，走在计算机视觉的最前沿

前言

torch 从 1.0 开始支持了 jit 模块,其大概包括以下几个部分：

一种新的计算图中间表示 (Intermediate Representation)，之后简称为 IR.
从 Python 代码导出IR的两种方法，即 trace 与 script.
IR 优化以及 IR 的解释器(翻译为具体的运算 op).

这篇解读会分为以下几个部分：

jit 的简单介绍以及两种导出方式的使用例子
jit 中 IR 的形式
导出 IR 的两种方式，trace 与 script 的源码解读
IR 优化的简单介绍

1 jit 的简单介绍以及使用例子

JIT 简介

如前言，这篇解读虽然标题是 JIT，但是真正称得上即时编译器的部分是在导出 IR 后，即优化 IR 计算图，并且解释为对应 operation 的过程，即 PyTorch jit 相关 code 带来的优化一般是计算图级别优化，比如部分运算的融合，但是对具体算子（如卷积）是没有特定优化的，其依旧调用 torch 的基础算子库.

大家也可以在导出 IR 也就是 torchscript 后，使用其他的编译优化或者解释器，如现在也有 script to a TensorRT engine, TRTtorch（https://github.com/NVIDIA/TRTorch）转 tensorRT 的方案。

trace

给大家一个简单例子。












     import torchvision.models as modelsresnet = torch.jit.trace(models.resnet18(), torch.rand(1,3,224,224))output=resnet(torch.ones(1,3,224,224))print(output)output=resnet(torch.ones(1,3,224,224))resnet.save('resnet.pt')

output 便是我们导出的中间表示，其可以 save 下来，在其他框架使用

我们可以看下 output 中的 IR，即 torchscript 表征的计算图是什么样子的。


















     graph(%self.1 : __torch__.torchvision.models.resnet.___torch_mangle_194.ResNet,      %input.1 : Float(1:150528, 3:50176, 224:224, 224:1, requires_grad=0, device=cpu)):  %1472 : __torch__.torch.nn.modules.linear.___torch_mangle_193.Linear = prim::GetAttr[name="fc"](%self.1)  %1469 : __torch__.torch.nn.modules.pooling.___torch_mangle_192.AdaptiveAvgPool2d = prim::GetAttr[name="avgpool"](%self.1)  %1468 : __torch__.torch.nn.modulesjieshao.container.___torch_mangle_191.Sequential = prim::GetAttr[name="layer4"](%self.1)  %1422 : __torch__.torch.nn.modules.container.___torch_mangle_175.Sequential = prim::GetAttr[name="layer3"](%self.1)  ....  %1556 : Tensor = prim::CallMethod[name="forward"](%1469, %1555)  %1202 : int = prim::Constant[value=1]()  %1203 : int = prim::Constant[value=-1]()  %input : Float(1:512, 512:1, requires_grad=1, device=cpu) = aten::flatten(%1556, %1202, %1203)   %1557 : Tensor = prim::CallMethod[name="forward"](%1472, %input)  return (%1557)

这便是 trace 方法的使用，其核心实现的入口便是torch.jit.trace，参数为你需要导出的 model，以及合法输入 input，其大概原理恰如其名，便是跟踪模型 inference 过程，将模型对输入进行的操作逐一记录下来，并对应到 IR 的操作，从而得到原本模型 forward 的 IR。

ote：但是这种实现方式有很明显的缺陷，PyTorch 作为动态图网络，会有很多的 input dependent 的控制流语句，根据输入的不同可能会执行情况会不同(if 或者变长的 loop)，这样就无法 trace 到完整的计算图。如下就是一个 trace

失败的 case：

















     if x > 2.0:        r = torch.tensor(1.0)    else:        r = torch.tensor(2.0)    return r
ftrace = torch.jit.trace(test, (torch.ones(1)))y = torch.ones(1) * 5print(ftrace(y))# results: tensor(2.)# 因为输入只走了的分支else



   script



































     @torch.jit.scriptdef foo(x, y):    if x.max() > y.max():        r = x    else:        r = y    return r
print(foo.graph)
print(foo(torch.Tensor([0]), torch.Tensor([1])))print(foo(torch.Tensor([1]), torch.Tensor([0])))
graph(%x.1 : Tensor,      %y.1 : Tensor):  %3 : Tensor = aten::max(%x.1)   %5 : Tensor = aten::max(%y.1)   # 可以看到确实捕捉到了控制语句,  %6 : Tensor = aten::gt(%3, %5)   %7 : bool = aten::Bool(%6)   %r : Tensor = prim::If(%7)     block0():      -> (%x.1)    block1():      -> (%y.1)  return (%r)
tensor([1.])tensor([1.])

script 使用是在你需要的地方 (fuction or nn.Module (默认追踪 forward 函数))挂载装饰器torch.jit.script，其转换方式跟 trace 是完全不同的思路，script 直接解析你的 PyTorch 代码，通过语法分析解析你的逻辑为一棵语法树，然后转换为中间表示 IR。

Note: 虽然其可以解决 trace 存在无法追踪动态逻辑的问题，但是 Python 作为灵活度极高的语法, 想完整支持解析各种 Python 操作几乎是不可能的，因此我们需要额外的时间熟悉哪些写法是可以被解析的，让我们写代码的体验大打折扣。

两者结合

两者各有优势，支持灵活集合。






















     import torchimport torch.nn as nnimport torch.nn.functional as F
class MyModule(nn.Module):    def __init__(self):        super(MyModule, self).__init__()        # torch.jit.trace produces a ScriptModule's conv1 and conv2        self.conv1 = torch.jit.trace(nn.Conv2d(1, 20, 5), torch.rand(1, 1, 16, 16))        self.conv2 = torch.jit.trace(nn.Conv2d(20, 20, 5), torch.rand(1, 20, 16, 16))
    def forward(self, input):        input = F.relu(self.conv1(input))        input = F.relu(self.conv2(input))        return input
scripted_module = torch.jit.script(MyModule())

因此实际使用时候，可以有如下准则：

1 大部分情况 model 只有 tensor operation，就直接无脑 tracing
2 带 control-flow (if-else, for-loop) 的，上 scripting
3 碰上 scripting 不能 handle 的语法，要么重写，要么把 tracing 和 scripting 合起来用（比如说只在有 control-flow 的代码用 scripting，其他用 tracing）

如何扩展

trace 与 script 都不能转换第三方 Python 库中的函数，尽量所有代码都使用 PyTorch 实现，自定义 op 需要注册成 jit 操作( torch 的 op 其实也注册了)，最后转成 torchscript。








     TORCH_LIBRARY(my_ops, m) {  m.def("warp_perspective", warp_perspective);}



   更多可以参考官方教程

1 EXTENDING TORCHSCRIPT WITH CUSTOM C++ OPERATORS

https://pytorch.org/tutorials/advanced/torch_script_custom_ops.html

2 IR (torchscript)的基本表示

PyTorch 中的各种设计（parameter，计算节点等)在 torchscript 中是如何对应的呢？

这便是转换出的 IR 结果，torchscrip 以下结构组合。

名称

source code

简介


Modules	module.h	对标 nn.Module
Parameters	module.h	对标 PyTorch 的 parameter
Method	Method.h	包括 FunctionSchema 方法描述，Graph 实际计算图，GraphExecutor do the optimization and execution
FunctionSchema	function_schema.h	描述参数与返回类型
Graph	ir.h	定义 function 的具体实现，包括 Nodes，Blocks，Values
Nodes	ir.h	一个指令，如一次卷积运算，一次矩阵运算
Block	ir.h	控制语句 if，loop + list of nodes

还有with,Value,Type等






















     # %x.1 valuegraph(%x.1 : Tensor,      %y.1 : Tensor):      # aten::max 就是一个Node      # Tensor: Type-TensorType  %3 : Tensor = aten::max(%x.1)   %5 : Tensor = aten::max(%y.1)   %6 : Tensor = aten::gt(%3, %5)   %7 : bool = aten::Bool(%6)   %r : Tensor = prim::If(%7)    # Blocks     block0():      -> (%x.1)    block1():      -> (%y.1)  return (%r)

3 导出 IR 的两种方式，trace 与 script

因为其具体实现颇为复杂，粘贴的源码也仅仅保留了简单 case 跑过的分支，并且省去了绝大部分细节，读者如有需要更多细节可以自行去源码查阅。

trace 实现


















































































     func,    example_inputs,    optimize=None,    check_trace=True,    check_inputs=None,    check_tolerance=1e-5,    strict=True,    _force_outplace=False,    _module_class=None,    _compilation_unit=_python_cu,):

    # 发现是nn.Module instacene forward, 追踪forward    if isinstance(func, torch.nn.Module):        return trace_module(            func,            {"forward": example_inputs},            None,            check_trace,            wrap_check_inputs(check_inputs),            check_tolerance,            strict,            _force_outplace,            _module_class,        )    # 传进来的是某个module instance的forward    if (        hasattr(func, "__self__")        and isinstance(func.__self__, torch.nn.Module)        and func.__name__ == "forward"    ):        return trace_module(            func.__self__,            {"forward": example_inputs},            None,            check_trace,            wrap_check_inputs(check_inputs),            check_tolerance,            strict,            _force_outplace,            _module_class,        )    # 一个查找变量名的接口    var_lookup_fn = _create_interpreter_name_lookup_fn(0)
    # C++ 入口     traced = torch._C._create_function_from_trace(        name, func, example_inputs, var_lookup_fn, strict, _force_outplace    )
    # 检查traced 与 原func是否有差异    if check_trace:        if check_inputs is not None:            _check_trace(                check_inputs,                func,                traced,                check_tolerance,                strict,                _force_outplace,                False,                _module_class,            )        else:            _check_trace(                [example_inputs],                func,                traced,                check_tolerance,                strict,                _force_outplace,                False,                _module_class,            )
    return traced

我们发现经过简单的判断，代码便进入了 C++ 相关函数








     traced = torch._C._create_function_from_trace(        name, func, example_inputs, var_lookup_fn, strict, _force_outplace)

我们去 C++ 中看下发生了什么






























































     std::pair<std::shared_ptr<TracingState>, Stack> trace(    Stack inputs,    const std::function<Stack(Stack)>& traced_fn,    std::function<std::string(const Variable&)> var_name_lookup_fn,    bool strict,    bool force_outplace,    Module* self) {  try {
    auto state = std::make_shared<TracingState>();    # setTracingState 将state 这个实例set下来，在之后计算节点get出来insert计算过程    setTracingState(state);
    #state这个数据结构会在forward过程中存储trace到的计算过程    if (self) {      Value* self_value = state->graph->insertInput(0, "self")->setType(          self->_ivalue()->type());      gatherParametersAndBuffers(state, self_value, *self, {"__module"});    }
    for (IValue& input : inputs) {      input = addInput(state, input, input.type(), state->graph->addInput());    }    auto graph = state->graph;    #　将python中的变量名解析函数绑定下来    getTracingState()->lookup_var_name_fn = std::move(var_name_lookup_fn);    getTracingState()->strict = strict;    getTracingState()->force_outplace = force_outplace;
    # 开始forward，在计算发生时，会把计算记录到state中    auto out_stack = traced_fn(inputs);
    // Exit a trace, treating 'out_stack' as the outputs of the trace.  These    // are the variables whose values will be computed upon subsequent    // invocations of the trace.    size_t i = 0;    for (auto& output : out_stack) {      // NB: The stack is in "reverse" order, so when we pass the diagnostic      // number we need to flip it based on size.      state->graph->registerOutput(          state->getOutput(output, out_stack.size() - i));      i++;    }    setTracingState(nullptr);
    if (getInlineEverythingMode()) {      Inline(*graph);    }    FixupTraceScopeBlocks(graph, self);    NormalizeOps(graph);    return {state, out_stack};  } catch (...) {    tracer::abandon();    throw;  }}

那么具体记录 operation 的过程发生在哪里呢？

pytorch/torch/csrc/jit/runtime/register_c10_ops.cpp

https://github.com/pytorch/pytorch/blob/4e976b9334acbcaa015a27d56540cd2115c2639b/torch/csrc/jit/runtime/register_c10_ops.cpp#L30








































































































     Operator createOperatorFromC10_withTracingHandledHere(    const c10::OperatorHandle& op) {  return Operator(op, [op](Stack& stack) {    const auto input_size = op.schema().arguments().size();    const auto output_size = op.schema().returns().size();
    Node* node = nullptr;    std::shared_ptr<jit::tracer::TracingState> tracer_state;
    // trace the input before unwrapping, otherwise we may lose    // the input information    if (jit::tracer::isTracing()) {      # 获取 tracer_state      tracer_state = jit::tracer::getTracingState();      auto symbol = Symbol::fromQualString(op.schema().name());      const auto& graph = tracer::getTracingState()->graph;      node = graph->create(symbol, 0);      tracer::recordSourceLocation(node);      const auto& args = op.schema().arguments();      int i = 0;      # 记录args       for (auto iter = stack.end() - input_size; iter != stack.end();           ++iter, ++i) {        // TODO we need to refactor graph APIs (e.g., addInputs)        // appropriately; after that, we can get rid of the giant if-else        // block we will clean this tech debt together in the following PRs        auto type = args[i].type();        if (type->kind() == TypeKind::OptionalType) {          if (iter->isNone()) {            Value* none = graph->insertNode(graph->createNone())->output();            node->addInput(none);            continue;          } else {            type = type->expect<OptionalType>()->getElementType();          }        }        if (type->isSubtypeOf(TensorType::get())) {          AT_ASSERT(iter->isTensor());          tracer::addInputs(node, args[i].name().c_str(), iter->toTensor());        } else if (type->kind() == TypeKind::FloatType) {          AT_ASSERT(iter->isDouble());          tracer::addInputs(node, args[i].name().c_str(), iter->toDouble());        } else if (type->kind() == TypeKind::IntType) {          AT_ASSERT(iter->isInt());          tracer::addInputs(node, args[i].name().c_str(), iter->toInt());        } else if (type->kind() == TypeKind::BoolType) {          AT_ASSERT(iter->isBool());          tracer::addInputs(node, args[i].name().c_str(), iter->toBool());        } else if (type->kind() == TypeKind::StringType) {          AT_ASSERT(iter->isString());          tracer::addInputs(node, args[i].name().c_str(), iter->toStringRef());        } else if (type->kind() == TypeKind::NumberType) {          tracer::addInputs(node, args[i].name().c_str(), iter->toScalar());        } else if (type->kind() == TypeKind::ListType) {          const auto& elem_type = type->expect<ListType>()->getElementType();          if (elem_type->isSubtypeOf(TensorType::get())) {            AT_ASSERT(iter->isTensorList());            auto list = iter->toTensorVector();            tracer::addInputs(node, args[i].name().c_str(), list);          } else if (elem_type->kind() == TypeKind::FloatType) {            AT_ASSERT(iter->isDoubleList());            // NB: now, tracer doesn't support tracing double list. We add            // special handling here, since in our case, we assume that all the            // doubles in the list are constants            auto value = iter->toDoubleVector();            std::vector<Value*> info(value.size());            for (size_t value_index = 0; value_index < value.size();                 ++value_index) {              info[value_index] = graph->insertConstant(value[value_index]);              tracer::recordSourceLocation(info[value_index]->node());            }            node->addInput(                graph                    ->insertNode(graph->createList(jit::FloatType::get(), info))                    ->output());          } else if (elem_type->kind() == TypeKind::IntType) {            AT_ASSERT(iter->isIntList());            tracer::addInputs(                node, args[i].name().c_str(), iter->toIntVector());          } else if (elem_type->kind() == TypeKind::BoolType) {            AT_ASSERT(iter->isBoolList());            tracer::addInputs(                node, args[i].name().c_str(), iter->toBoolList().vec());          } else {            throw std::runtime_error(                "unsupported input list type: " + elem_type->str());          }        } else if (iter->isObject()) {          tracer::addInputs(node, args[i].name().c_str(), iter->toObject());        } else {          throw std::runtime_error("unsupported input type: " + type->str());        }      }      #　node嵌入graph      graph->insertNode(node);
      jit::tracer::setTracingState(nullptr);    }

可以看到，在具体运算发生时，会使用 getTracingState() 得到 forward 开始去创建的 state，然后看到根据 op.schema().name() 得到计算类型（比如相加），根据计算类型通过 createNone 方法创建一个计算节点，然后创建计算输入，最后把计算 node insert 到 graph 中，完成一次对计算的记录。

script

因为 script 得到 IR 的方式是解析源码，因此对于不同的代码形式会略有不同(函数，class，nn.Module的instance)：1 Python 函数简化后 code































     def script(obj, optimize=None, _frames_up=0, _rcb=None):    # fucntion 分支    if hasattr(obj, "__script_if_tracing_wrapper"):        obj = obj.__original_fn        _rcb = _jit_internal.createResolutionCallbackFromClosure(obj)
    # 检查重载    _check_directly_compile_overloaded(obj)    # 是否之前被script过了    maybe_already_compiled_fn = _try_get_jit_cached_function(obj)    if maybe_already_compiled_fn:        return maybe_already_compiled_fn    # 得到ast语法树    ast = get_jit_def(obj, obj.__name__)    if _rcb is None:        _rcb = _jit_internal.createResolutionCallbackFromClosure(obj)    #c++ 入口,根据ast得到ir    fn = torch._C._jit_script_compile(        qualified_name, ast, _rcb, get_default_args(obj)    )    # Forward docstrings    fn.__doc__ = obj.__doc__    #　cache起来    _set_jit_function_cache(obj, fn)    return fn

我们看下 get_jit_def（https://github.com/pytorch/pytorch/blob/58eb23378f2a376565a66ac32c93a316c45b6131/torch/jit/frontend.py#L225）是如何得到 jit 规定的 ast 语法树的

仅保留逻辑代码，细节删掉

























     def get_jit_def(fn, def_name, self_name=None):
    # 得到源代码的一些信息    sourcelines, file_lineno, filename = get_source_lines_and_file(fn, torch._C.ErrorReport.call_stack())    sourcelines = normalize_source_lines(sourcelines)    source =  dedent_src ''.join(sourcelines)    # dedent_src 为包含了要script函数的字符串    dedent_src = dedent(source)    # 调用python ast包将字符串解析为Python的ast    py_ast = ast.parse(dedent_src)
    # 得到python类型注释    type_line = torch.jit.annotations.get_type_line(source)    #ctx中包含了函数所有原信息    ctx = SourceContext(source, filename, file_lineno, leading_whitespace_len, True)    fn_def = py_ast.body[0]
    # build_def将python 的ast 转化为torchjit 使用的ast格式    return build_def(ctx, fn_def, type_line, def_name, self_name=self_name)

用一个简单的例子给大家解释下 py_ast.body[0] 是什么












     import ast... func_def= \... """def test(a):...     a = a + 2...     return a + 1"""... results = ast.parse(func_def)

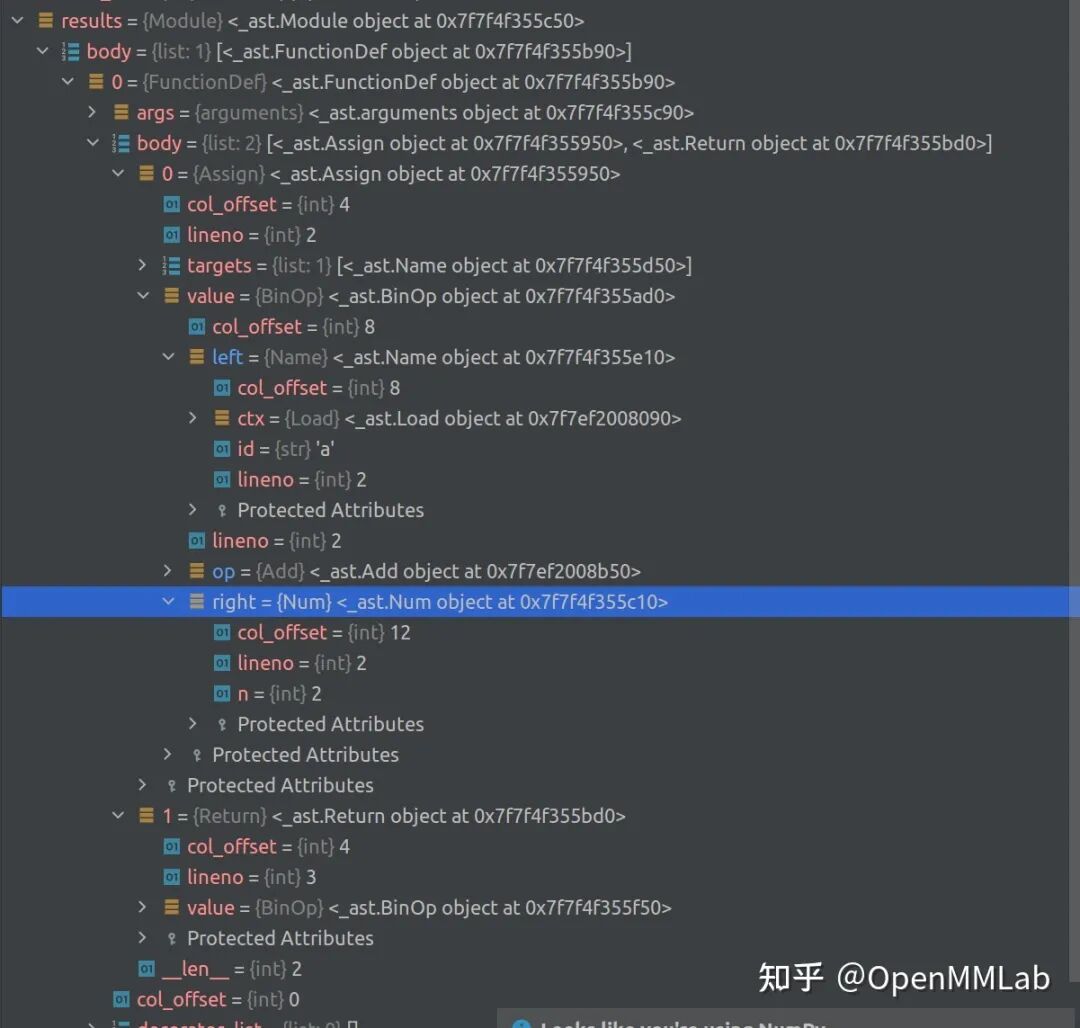

Python 解析出的 AST

可见，ast.body 是一个 list，其长度等于解析的 string 中包含的函数的个数，我们看第一个元素，其中 value 是一个

Binop具体为一个Add，left 是Name类型，id为 `a，right是Num，也就是2，这个Binop即解析的a = a + 2。

因为我们 get_source_lines_and_file 返回的一定是一个 single top-level function，因此我们直接取用第 0 个元素，即 py_ast.body[0] 就可以了。

接下来看build_def是如何将 Python 的 ast 转化为自己需要的 ast 的。

进入buid_def










     def build_def(ctx, py_def, type_line, def_name, self_name=None):    ....    return Def(Ident(r, def_name),               decl,               build_stmts(ctx, body))

因为ctx 包含 source code 所有信息, body 是 Python ast 解析结果,那么build_stmts中应该包含我们想要的答案。

我们用例子中a+2为例看会怎么转换，这部分可见 frontend.py

https://github.com/pytorch/pytorch/blob/58eb23378f2a376565a66ac32c93a316c45b6131/torch/jit/frontend.py#L528

关于StmtBuilder

















































































     from torch._C._jit_tree_views import (    ClassDef, Ident, Stmt, Decl, Def, Var,    EmptyTypeAnnotation, Param, ExprStmt, Assign,    Delete, Return, Raise, Assert, AugAssign, While,    For, If, Pass, Break, Continue, Apply, Dots, Select,    TrueLiteral, FalseLiteral, NoneLiteral, Starred,    ListLiteral, TupleLiteral, DictLiteral, Const,    StringLiteral, ListComp, Attribute, BinOp, UnaryOp,    SliceExpr, Subscript, TernaryIf, With, WithItem, Property,    DictComp,)# jit中定义的ast基本结构
def build_stmts(ctx, stmts):    #发现其调用了`build_stmt`    stmts = [build_stmt(ctx, s) for s in stmts]    return list(filter(None, stmts))
#`build_stmt` 是一个StmtBuilder()的instancebuild_stmt = StmtBuilder()build_expr = ExprBuilder()
class Builder(object):    def __call__(self, ctx, node):        # 可见会根据解析出的ast的类型返回相应的build方法，从截图可以看到`a+2`是一个`Assign`类型        # 因此会调用build_Assign        method = getattr(self, 'build_' + node.__class__.__name__, None)        if method is None:            raise UnsupportedNodeError(ctx, node)        return method(ctx, node)
class StmtBuilder(Builder):    @staticmethod    def build_Assign(ctx, stmt):        # 截图可以看到stmt.value是一个Binop        # build_expr是ExprBuilder的INSTANCE，其会调用`build_BinOp`        rhs = build_expr(ctx, stmt.value)        lhs = [build_expr(ctx, x) for x in stmt.targets]        return Assign(lhs, rhs)
    @staticmethod    def build_Expr(ctx, stmt):        # Binop        value = stmt.value        if value.__class__.__name__ == 'Str':            # If a statement is a string literal expression,            # then it is a docstring. Just ignore it.            return None        else:            return ExprStmt(build_expr(ctx, value))
 class ExprBuilder(Builder):        binop_map = {        ast.Add: '+',        ast.Sub: '-',        ast.Mult: '*',        ast.Div: '/',        ast.Pow: '**',        ast.Mod: '%',        ast.FloorDiv: '//',        ast.BitAnd: '&',        ast.BitXor: '^',        ast.BitOr: '|',        ast.LShift: '<<',        ast.RShift: '>>',    }        @staticmethod    def build_BinOp(ctx, expr):        #expr.left是个`Name`调用build_Name        lhs = build_expr(ctx, expr.left)        rhs = build_expr(ctx, expr.right)        op = type(expr.op)        # 转化为约定的代表运算类型的string 符号        op_token = ExprBuilder.binop_map.get(op)        return BinOp(op_token, lhs, rhs)

最终转化为的格式，类似于 S-expression.（https://en.wikipedia.org/wiki/S-expression）



























     (def  (ident test)  (decl    (list      (param        (ident a)        (option)        (option)        (False)))    (option))  (list    (assign      (list (variable (ident a)))      (option        (+          (variable (ident a))          (const 2)))      (option))    (return      (+        (variable (ident a))        (const 1)))))

好的，我们已经得到得到jit约定的 AST 树了，接下来我们要进入 torch._C._jit_script_compile查看如何将这样的 ast 树转化为 IR.

C++ 入口为 script_compile_function









































































     static StrongFunctionPtr script_compile_function(    const c10::QualifiedName& name,    const Def& def,    const FunctionDefaults& defaults,    const ResolutionCallback& rcb) {   #  def 中包含ast，跟着它就能找到答案  auto cu = get_python_cu();  #看来是get_python_cu这个类中的define函数完成的  auto defined_functions = cu->define(      QualifiedName(name.prefix()),      /*properties=*/{},      /*propResolvers=*/{},      {def},      {pythonResolver(rcb)},      nullptr,      true);  TORCH_INTERNAL_ASSERT(defined_functions.size() == 1);  auto& defined = defined_functions[0];  defined->setSchema(getSchemaWithNameAndDefaults(      def.range(), defined->getSchema(), def.name().name(), defaults));  StrongFunctionPtr ret(std::move(cu), defined);  didFinishEmitFunction(ret);  return ret;}# 发现只是wapper了下CompilationUnitinline std::shared_ptr<CompilationUnit> get_python_cu() {  return py::module::import("torch.jit._state")      .attr("_python_cu")      .cast<std::shared_ptr<CompilationUnit>>();}
#关于compilation_unit#/torch/csrc/jit/api/compilation_unit.h // for historic reasons, these are defined in ir_emitter.cpp // Returns the list of Functions just defined.  std::vector<Function*> define(      const c10::optional<c10::QualifiedName>& prefix,      const std::vector<Property>& properties,      const std::vector<ResolverPtr>& propResolvers,      const std::vector<Def>& definitions,      const std::vector<ResolverPtr>&          defResolvers, /* determines how we handle free                     variables in each definition*/      // if non-null, the first argument to each def, is bound to this value      const Self* self,      // see [name mangling]      bool shouldMangle = false);#实现在torch/csrc/jit/frontend/ir_emitter.cppstd::unique_ptr<Function> CompilationUnit::define(    const c10::optional<QualifiedName>& prefix,    const Def& def,    const ResolverPtr& resolver,    const Self* self,    const std::unordered_map<std::string, Function*>& function_table,    bool shouldMangle) const {
  auto _resolver = resolver;  .....  auto creator = [def, _resolver, self](Function& method) {    ....    ##核心代码to_ir    to_ir(def, _resolver, self, method);  };
  auto fn = torch::make_unique<GraphFunction>(      std::move(name), std::make_shared<Graph>(), creator);  return fn;}

我们跟随 def，找到了一个转化为 IR 的关键的struct to_ir ，其输入中有 def，也就是 ast，_resolver 是 Python 中传过来的解析名字的函数，我们可以在内部找到关键部分









































































     to_ir(      const Def& def,      ResolverPtr resolver_,      const Self* self,      Function& method) // method being constructed      : method(method),        graph(method.graph()),        resolver(std::move(resolver_)),        typeParser_(resolver),        environment_stack(nullptr) {    AT_ASSERT(resolver);    pushFrame(graph->block(), /*starts_def=*/true);
    #emitDef 中会调用emitStatements    method.setSchema(emitDef(def, self, graph->block()));    ConvertToSSA(graph);    CanonicalizeModifiedLoops(graph);    NormalizeOps(graph);    runCleanupPasses(graph);  }private: #在to_ir 的private中我们可以看到Graph Function这些我们之前介绍的IR的组成部分  Function& method;  std::shared_ptr<Graph> graph;  ResolverPtr resolver;  std::unordered_map<int64_t, Value*> integral_constants;
 #emitDef 中会调用emitStatements FunctionSchema emitDef(const Def& def, const Self* self, Block* block) {    ......    // body    auto stmts_list = def.statements();    emitStatements(stmts_list.begin(), stmts_list.end());     ........  } void emitStatements(      List<Stmt>::const_iterator begin,      List<Stmt>::const_iterator end) {    for (; begin != end; ++begin) {      auto stmt = *begin;      ErrorReport::CallStack::update_pending_range(stmt.range());      switch (stmt.kind()) {        case TK_IF:          emitIf(If(stmt));          break;        case TK_WHILE:          emitWhile(While(stmt));          break;        case TK_FOR:          emitFor(For(stmt));          break;        case TK_ASSIGN:          emitAssignment(Assign(stmt));       .................          break;        default:          throw ErrorReport(stmt)              << "Unrecognized statement kind " << kindToString(stmt.kind());      }      // Found an exit statement in this block. The remaining statements aren't      // reachable so we don't emit them.      if (exit_blocks.count(environment_stack->block()))        return;    }  }我们可以看到根据stmt.kind(),会进入而各种emit里面，其中一定可以找到graph->insertNode(graph->create(.....));类似的操作，对应我们建立IR graph

以上是我们以一个 function 为例子，接下来我们以 script 一个 module 为例，其有一些独有的挑战，因为有一些变量的指代，是需要初始化后才知道的，同时，我们希望 script 完的 module 对外还能保持一样的接口，即可以正常访问原有 module 的属性，那么应该怎么做呢？

在 module 原有的 init 结束后随即开始完整的 script forward 函数，替换涉及到的所有函数为 script 后的函数
如何正常访问原有的属性

如何在一个类的 init 函数后面绑定行为呢，我们想到 metaclass，torch.jit 实现了 ScriptMeta这个 metaclass。


    class MyModule(torch.jit.ScriptModule):    @torch.jit.script_method    def f(self.x):        return x * x    @torch.jit.script_method    def forward(self, x):        return x + self.f(x)
关于script_method
def script_method(fn):
    _rcb = _jit_internal.createResolutionCallbackFromFrame(frames_up=2)    ast = get_jit_def(fn, fn.__name__, self_name="ScriptModule")    #暂时没有script，只是返回包含ast的nametuple    return ScriptMethodStub(_rcb, ast, fn)
    ScriptMethodStub = collections.namedtuple('ScriptMethodStub', ('resolution_callback', 'def_', 'original_method'))
1 移除所有script_method属性被（@script_method修饰的方法）,确保访问到的是script function2 修改module的_init_,确保module的self.param或者self.module初始化后立即编译所有的script_method,从而生成的instance的forward已经被替换
class ScriptMeta(type):    def __init__(cls, name, bases, attrs):  # noqa: B902        # cls ScriptMeta的instance,是一个类如ScriptModule        cls._methods: Dict[str, Any] = {}        cls._constants_set = set(getattr(cls, "__constants__", ()))        for base in reversed(bases):            # 还记得吗trace的module也是有一个_methods的属性            for k, v in getattr(base, "_methods", {}).items():                cls._methods[k] = v            base_constants = getattr(base, "_constants_set", set())            cls._constants_set = cls._constants_set.union(base_constants)
        # 找到现在所有被@script_method修饰的方法，放到_method，并删除原有attr        # init后之后统一script        for k, v in sorted(attrs.items()):            if isinstance(v, ScriptMethodStub):                delattr(cls, k)                cls._methods[v.original_method.__name__] = v

        original_init = getattr(cls, "__init__", lambda self: None)
        # 此处实现了init结束后，调用create_script_module进行script        @functools.wraps(original_init)        def init_then_script(self, *args, **kwargs):            # 此处的self为instance            num_methods = len(cls._methods)            original_init(self, *args, **kwargs)            added_methods_in_init = len(cls._methods) > num_methods
            if type(self) == cls:                # 选取需要script的method                def make_stubs(module):                    cls = type(module)                    if hasattr(cls, "_methods"):                        return [v for k, v in sorted(cls._methods.items())]                    else:                        # infer_methods_to_compile 是一个选取要script函数的函数                        return infer_methods_to_compile(module)                # 讲所有script_method一块编译为_actual_script_module属性
                self.__dict__[                    "_actual_script_module"                ] = torch.jit._recursive.create_script_module(self, make_stubs, share_types=not added_methods_in_init)
                # Delete the Python attributes that now shadow the ScriptModule                # ones, so that __getattr__ and __setattr__ will properly find                # the scripted versions.                concrete_type = self._actual_script_module._concrete_type                for name in concrete_type.get_attributes():                    delattr(self, name)                for name, _ in concrete_type.get_modules():                    delattr(self, name)                for name in ("_parameters", "_buffers", "_modules"):                    delattr(self, name)
        cls.__init__ = init_then_script  # type: ignore
        return super(ScriptMeta, cls).__init__(name, bases, attrs)
  class _CachedForward(object):        def __get__(self, obj, cls):            return self.__getattr__("forward")  # type: ignore
   class ScriptModule(with_metaclass(ScriptMeta, Module)):  # type: ignore
        def __init__(self):            super(ScriptModule, self).__init__()
        forward = _CachedForward()        # 想访问module的attr，返回_actual_script_module的attr        def __getattr__(self, attr):            if "_actual_script_module" not in self.__dict__:                return super(ScriptModule, self).__getattr__(attr)            return getattr(self._actual_script_module, attr)
        def __setattr__(self, attr, value):            if "_actual_script_module" not in self.__dict__:                # Unwrap torch.jit.Attribute into a regular setattr + recording                # the provided type in __annotations__.                #                # This ensures that if we use the attr again in `__init__`, it                # will look like the actual value, not an instance of Attribute.                if isinstance(value, Attribute):                    if "__annotations__" not in self.__class__.__dict__:                        self.__class__.__annotations__ = {}                    self.__annotations__[attr] = value.type                    value = value.value                return super(ScriptModule, self).__setattr__(attr, value)
            setattr(self._actual_script_module, attr, value)
        ...

关于 create_script_module 函数会 script method 然后返回一个 RecursiveScriptModule，但是其逻辑较为复杂，在此不再展开。

关于 getattribute vs getattr

当访问某个实例属性时，getattribute 会被无条件调用,当这个属性不存在，则会调用 getattr，如未实现自己的 getattr 方法，会抛出 AttributeError 提示找不到这个属性，如果自定义了自己 getattr 方法的话方法会在这种找不到属性的情况下被调用。

4 IR优化的简单介绍

jit 一般涉及如下优化: loop unrolling peephole optimization constant propagation DCE fusion inlining... 我们看如下例子：

















































     def test(x):    # Dead code Elimination    for i in range(1000):        y = x + 1    for i in range(100):        #peephole optimization        x = x.t()        x = x.t()    return x.sum()
opt_test = torch.jit.script(test)s = time()inputs = torch.ones(4,4).cuda()s = time()for i in range(10000):    test(inputs)print(time()-s)# 95ss = time()for i in range(10000):    opt_test(inputs)print(time()-s)# 0.13sprint(opt_test.graph)print(opt_test.graph_for(inputs))95.138237953186040.13010907173156738graph(%x.1 : Tensor):  %22 : None = prim::Constant()  %13 : bool = prim::Constant[value=1]() # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:10:4  %10 : int = prim::Constant[value=100]() # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:10:19  %x : Tensor = prim::Loop(%10, %13, %x.1) # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:10:4    block0(%i : int, %x.10 : Tensor):      %x.4 : Tensor = aten::t(%x.10) # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:11:12      %x.7 : Tensor = aten::t(%x.4) # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:12:12      -> (%13, %x.7)  %23 : Tensor = aten::sum(%x, %22) # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:13:11  return (%23)
graph(%x.1 : Tensor):  %1 : None = prim::Constant()  %2 : Tensor = aten::sum(%x.1, %1) # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:13:11  return (%2)

关于 IR 计算图优化

IR 的 Method 中内置 GraphExecutor object，创建于第一次执行的时候，负责优化。
文件 pytorch-master/torch/csrc/jit/api/method.h scritp_method 的 C++ 原型里








     GraphExecutor& get_executor() {    return function_->get_executor();  }

GraphExecutor 的定义在/torch/csrc/jit/runtime/graph_executor.cpp，可见其由 graph 产生，定义了 run 方法执行






































































     GraphExecutor::GraphExecutor(    const std::shared_ptr<Graph>& graph,    std::string function_name)    : pImpl(          IsNewExecutorEnabled()              ? dynamic_cast<GraphExecutorImplBase*>(                    new ProfilingGraphExecutorImpl(                        graph,                        std::move(function_name)))              : dynamic_cast<GraphExecutorImplBase*>(                    new GraphExecutorImpl(graph, std::move(function_name)))) {}std::shared_ptr<Graph> GraphExecutor::graph() const {  return pImpl->graph;}const ExecutionPlan& GraphExecutor::getPlanFor(    Stack& inputs,    size_t remaining_bailout_depth) {  return pImpl->getPlanFor(inputs, remaining_bailout_depth);}
 std::shared_ptr<GraphExecutorImplBase> pImpl;.....
关于GraphExecutorImplBase,/torch/csrc/jit/runtime/graph_executor.cppconst ExecutionPlan& getOrCompile(const Stack& stack) {      .....      auto plan = compileSpec(spec);
    }  }# compileSpec 会返回一个planExecutionPlan compileSpec(const ArgumentSpec& spec) {    auto opt_graph = graph->copy();    GRAPH_DUMP("Optimizing the following function:", opt_graph);    arg_spec_creator_.specializeTypes(*opt_graph, spec);
    // Phase 0. Inline functions, then clean up any artifacts that the inliner    //          left in that may inhibit optimization     .....    runRequiredPasses(opt_graph);    GRAPH_DEBUG(        "After runRequiredPasses, before ConstantPropagation\n", *opt_graph);
    // Phase 2. Propagate detailed information about the spec through the    //          graph (enabled more specializations in later passes).    //          Shape propagation sometimes depends on certain arguments being    //          constants, and constant propagation doesn't need shape    //          information anyway, so it's better to run it first.    ConstantPropagation(opt_graph);    GRAPH_DEBUG(        "After ConstantPropagation, before PropagateInputShapes\n", *opt_graph);    PropagateInputShapes(opt_graph);    GRAPH_DEBUG(        "After PropagateInputShapes, before PropagateRequiresGrad\n",        *opt_graph);    PropagateRequiresGrad(opt_graph);    GRAPH_DEBUG(        "After PropagateRequiresGrad, before runOptimization\n", *opt_graph);
    // Phase 3. Run differentiable optimizations (i.e. simple graph rewrites    //          that we can still execute using autograd).    runOptimization(opt_graph);    .....各种优化    return ExecutionPlan(opt_graph, function_name_);  }

这些优化在 torch/csrc/jit/passes/ 文件夹 torch/csrc/jit/passes/dead_code_elimination.cpp /torch/csrc/jit/passes/fuse_linear.cpp torch/csrc/jit/passes/remove_dropout.cpp torch/csrc/jit/passes/fold_conv_bn.cpp
