ICCV23｜Query based检测器新思路有了！深度均衡目标检测器DEQDet

论文链接：https://arxiv.org/abs/2308.09564

代码链接：https://github.com/MCG-NJU/DEQDet

一. 研究动机

目标检测是计算机视觉中的一个基础任务，从DETR开始，当前主流的基于Query的目标检测器通过将图片中的object instances表示为一系列的可学习Query。之后通过stack起来的多层不共享参数的解码器层对可学习Query进行微调（refinement），即通过Attention或者MLPMixer将采样的图像特征融合到Query中，最终得到稳定的object instances表示，这些表示可以通过FFN解码为object的类别和包围框信息。

虽然基于Query的目标检测范式取得了不错的结果，但是其设计范式中仍旧存在着一些问题：

1. 参数冗余性：每一层decoder layer用不同的参数做着同样的事情，这其中肯定存在着极大的参数浪费以及过拟合风险，那参数的最小极限在什么地方呢？
2. 解码器深度：DETR的实验中也表明，增加更多decoder层数对于性能是提升的，而现在常用的的6层结构，还远远没有表现出饱和的迹象，那这个性能上限在什么地方呢？

为了回答或者解决上面提到的两个问题，我们首先将现有的基于Query的目标检测器建模为一个FFN的视角，基于此，我们可以拓展出一个RNN视角的目标检测器，即通过weight tying策略将Decoder layer每一层共享，将FFN的目标检测器转化为一个RNN的目标检测器RNNDet，之后我们将RNN的微调（refinement）层数通过DEQ模型拓展到一个极端情况得到DEQDet。这和光流领域的RAFT到DEQ-flow有很多相似之处，但是目标检测问题具有的高维语义理解特性以及object 的稀疏特性使得两者实际存在很大差异。

二. 方法介绍

AdaMixer Revisit

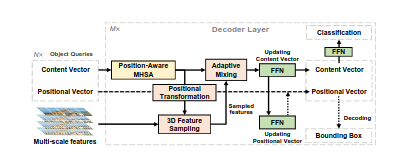

DEQDet基于AdaMixer，首先回顾一下AdaMixer的结构。如图所示，AdaMixer中的Query包含content向量和position向量；decoder layer包含一个多头注意力层（MHSA），3D 特征采样层，自适应采样混合层（Adapative mixing）和多个用于特征变换的FFN。Query首先进入多头注意力层，进行Query之间的信息交互，其中位置编码由positon向量的绝对位置编码和基于iof的相对位置编码构成；更新之后的content向量预测相对于position向量的offsets，这些offset和positon向量通过positional transformation转化成采样点，通过3D 特征采样层在多尺度特征空间进行采样；采样得到的特征和更新后的Query进入自适应采样混合层进行空间信息融合（spatial mixing）和特征信息融合（content mixing）。融合后的content经过FFN预测残差更新position向量。AdaMixer使用多层相同结构的decoder layer更新Query，最终通过FFN将content向量解码成类别分布，通过解码position向量得到物体的包围框。

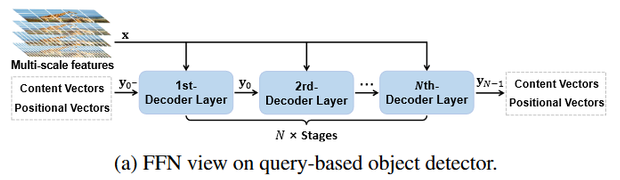

FFNDet 检测器范式

现有的Query-based的目标检测器的Decoder部分服从FFN的范式，其中第一层decoder layer进行将与图片内容无关的可学习Query转化成和图片内容强相关的Query（initialization），后续继续使用不共享参数的一系列decoder layer对输入的object表示Query进行不断微调（refinement）。数学表示如下：

其中f为 decoder layer， 是第 层的参数， 的图片的多尺度特征， 是第 层的更新后Query。最终微调结束的Query 经过解码得到物体的类别分布和bounding box信息。

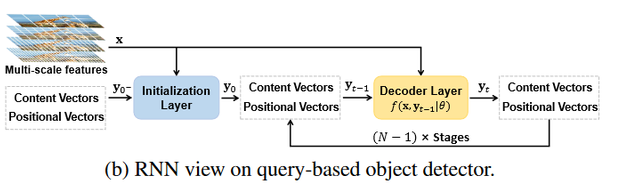

RNNDet检测器范式

我们首先将FFNDet的第一层和其他层独立出来，称为初始化层（initialization layer），进行图片内容无关的可学习Query到图片内容强相关的Query的初始化；将之后的所有层通过参数共享（weight tying）转化为一个RNN形式的微调层（refinement layer）。数学形式如下所示：

其中 是微调层的参数, 其余参数和FFNDet中的一致。

DEQDet检测器范式

我们通过DEQ模型将RNN的层数拓展到无限层，等价于进行无限次的微调：

通过DEQ模型将无限次微调转化为一个不动点迭代问题，将最终的稳定表示Query解码得到物体的类别置信度和包围框信息。

这里简单介绍一些深度均衡模型（DEQ），其实就是将深度网络看作一个不动点迭代：

那么这一层的梯度则由如下公式给出：

代码实现过程中会结合自动求导框架（pytorch等）的后向求导，或者说JVP，将深度均衡模型的梯度求解也变成一个不动点迭代。

可以发现，前向要不动点迭代，反向传播还要不动点迭代，时间开销是很大的。因此有了一些对DEQ模型的梯度进行估计的算法，JFB（jacobian-free-backpropogation）就是直接把中间雅可比逆矩阵这一项替换成单位矩阵（纽曼级数只取第一项），DEQ-flow中用的正是这种。

DEQDet的训练算法

RNNDet的训练和主流基于Query的目标检测器训练过程相同。DEQDet的训练算法由RAP（微调感知扰动）和RAG（微调感知梯度）两部分构成。

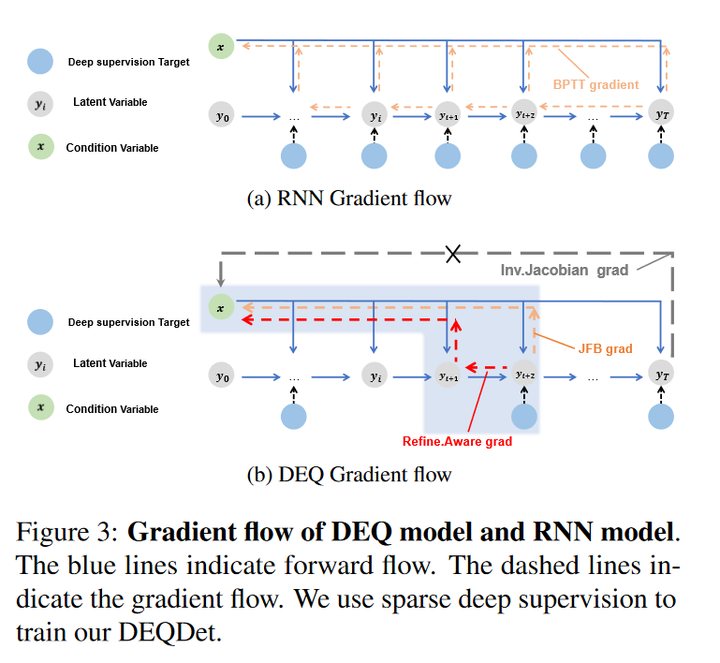

RAG（微调感知梯度） 来自于实验观察，JFB的简单估计训练的DEQDet效果很差，具体原因可能是因为refinement layer的输出和输入之间没有梯度链接，所以我们提出微调感知梯度来提高训练的效果，即对于雅可比逆矩阵项取纽曼级数展开的前两项。 正是可以提供微调感知的一项，因为其提供了一次refinement中，输出对输入的梯度链接。取纽曼级数的更多项，也有更多增益，但是比起有无这一项的增益大小，就小很多。

和DEQ-flow一样，我们也同样采取了稀疏的deep supervision来进行监督，其中监督集合如下方公式构建，其中m和C都是常数超参数：

RAP（微调感知扰动） 通过给不动点迭代过程中用refinement layer的雅可比矩阵投影正太分布的噪声来模拟不动点迭代中的扰动效果，噪声通过多步的雅可比矩阵投影，在输入层面上也提供了微调感知的效果。实际中，给位置向量（box）detach是一个常见操作，这样如果求雅可比矩阵就会给出错误的结果，我们实际上选择了，将加噪的Query通过一个refinement layer来实现这个目的。

三. 实验介绍

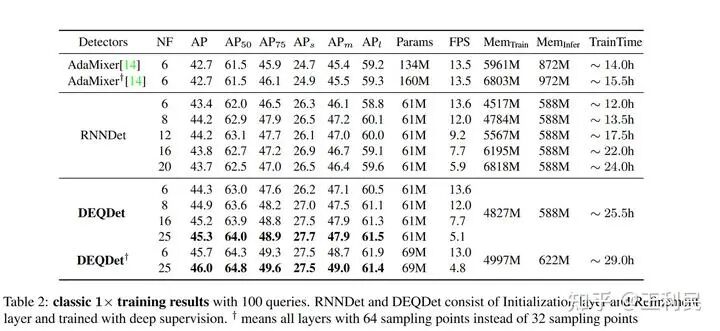

RNNDet 和 DEQDet 实验

其中NF（num of fucntion）表示总共的有效decoder layer。

可以看到：

1. RNNDet相比于FFNDet（原版的adamixer）效果很不小的提升，同时参数仅为两层，这表明现有的目标检测器存在很大的参数冗余，如果没有很好的训练策略，更多的参数量会导致overfitting的风险

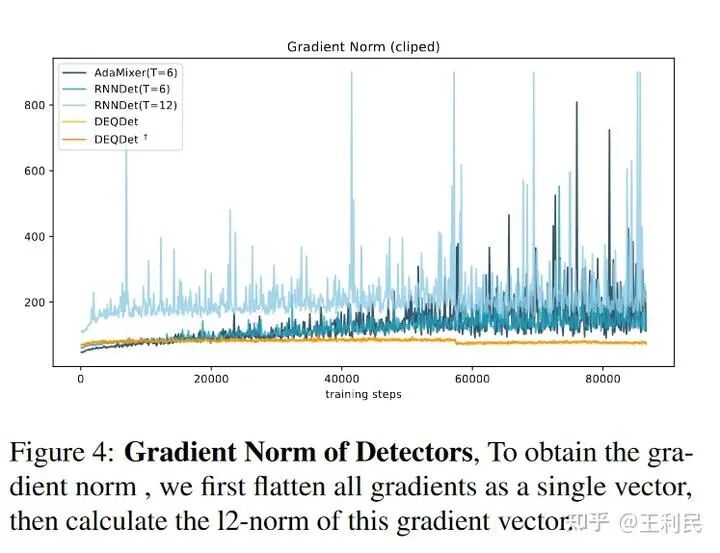

2. RNNDet随着RNN层数不断增加，性能首先达到增长的饱和，后面更多的RNN层数却导致性能的下降，我们将这点归因于RNN的BPTT训练算法的不稳定性。如下图所示，8层和12层性能相当，但是12层的gradient norm震荡十分严重，后面16层和20层更严重。BPTT的公式如下所示，当 的时候, 很容易爆炸, 造成震荡。

3. 得益于DEQDet的训练策略，DEQDet可以轻松超过RNNDet和FFNDet（原本adamixer的结构）

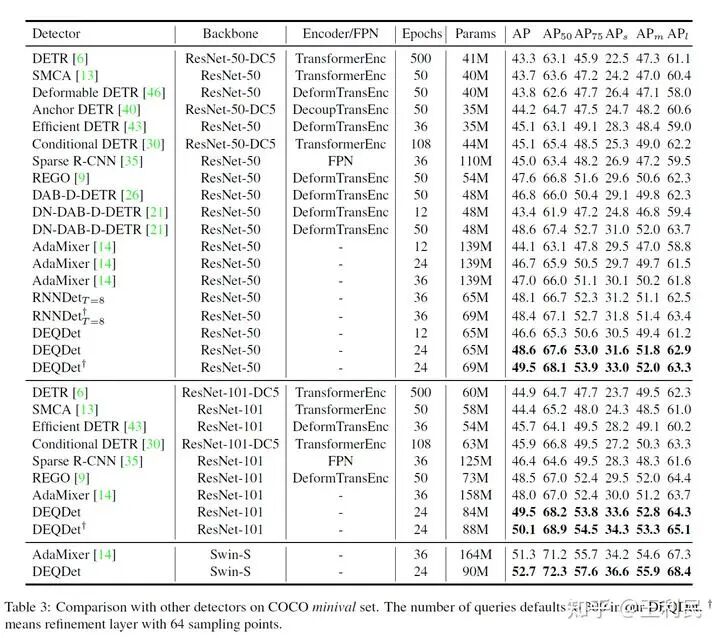

和其他检测器的对比

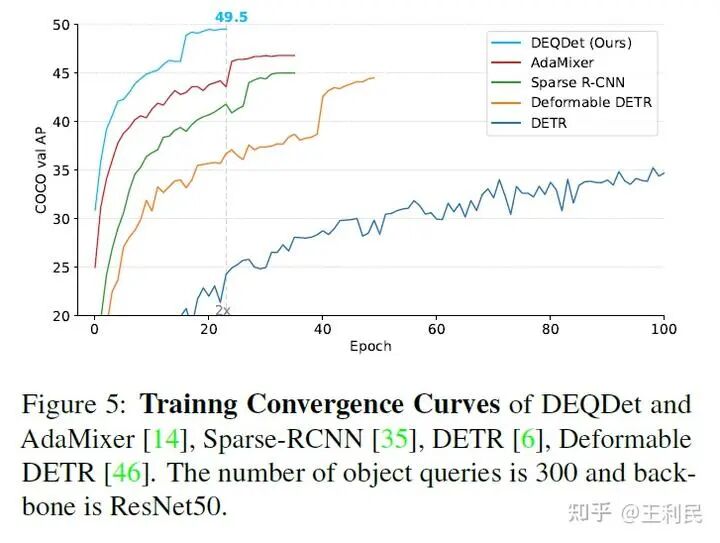

我们的实验证明了 DEQDet收敛速度更快、内存消耗更少、效果更好。结果优于基线模型（AdaMixer）。特别是，在 ResNet50 backbone和 300 queries 设定下，DEQDet在 COCO数据集 上实现了 49.5 mAP 和 33.0 AP small 24个epoch）下的检测效果。

四. 总结

在这篇文章中，我们提出了一个深度均衡目标检测器（DEQDet），为Query based检测器提供了新思想，将目标检测器的decoder layer的refinement微调过程等价建模成一个不动点迭代。DEQDet的训练中，我们发现基于简单估计（JFB）的梯度求解没有感知微调过程的能力，造成了目标检测器的性能下降，针对此我们提出了RAG（微调感知梯度）和RAP（微调感知扰动）来弥补基于简单估计的梯度求解缺乏微调感知的问题。我们的实验证明了 DEQDet收敛速度更快、内存消耗更少、效果更好。结果优于基线模型（AdaMixer）。特别是，在 ResNet50 backbone和 300 queries 设定下，DEQDet在 COCO数据集 上实现了 49.5 mAP 和 33.0 AP small 24个epoch）下的检测效果。

参考文献

[1] Ziteng Gao, Limin Wang, Bing Han, and Sheng Guo. Adamixer: A fast-converging query-based object detector. In Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition, pages 5364–5373, 2022.

[2] Nicolas Carion, Francisco Massa, Gabriel Synnaeve, Nicolas Usunier, Alexander Kirillov, and Sergey Zagoruyko. End-toend object detection with transformers. In Proceedings of the European conference on computer vision, pages 213–229, 2020

[3] Shaojie Bai, Zhengyang Geng, Yash Savani, and J Zico Kolter.Deep equilibrium optical flow estimation. In Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition, pages 620–630, 2022.

[4] Shaojie Bai, J Zico Kolter, and Vladlen Koltun. Deep equilibrium models. Advances in Neural Information Processing Systems, 32, 2019

[5] Zhengyang Geng, Xin-Yu Zhang, Shaojie Bai, Yisen Wang, and Zhouchen Lin. On training implicit models. Advances in Neural Information Processing Systems, 34:24247–24260,2021
