vLLM皇冠上的明珠：深入浅出理解PagedAttention CUDA实现

当前， 在大模型推理框架领域，vLLM以其卓越的高吞吐性能和简洁易读的代码而备受瞩目，已经成为许多团队二次开发的首选。其优雅的设计和高效的实现不仅使其在实际应用中表现出色，也使其成为学习和理解推理框架的理想典范。PagedAttention（PA）技术是vLLM的基石，以它为创新点的论文发表在系统顶会SOSP 2023上。

Efficient Memory Management for Large Language Model Serving with PagedAttention
(https//dl.acm.org/doi/abs/10.1145/3600006.3613165)

vLLM中，LLM推理的prefill阶段attention计算使用第三方库xformers的优化实现，decoding阶段attention计算则使用项目编译CUDA代码实现。具体代码在vllm的csrc/attention/attention_kernels.cu文件里，开发者洋洋洒洒写了八百多行CUDA代码。Attention计算时使用页式（paged）管理KVCache用于增加服务吞吐率，但对延迟有负面影响，因此高效的PA实现方法，利用页式内存管理同时尽量降低其负面影响，对框架的综合性能表现至关重要。

本文章将描述PA CUDA Kernel的实现细节，这些细节是公开的论文和博客所不涉及的，但却对框架的速度至关重要。另外，PA实现改编自FasterTransformers某个版本的MHA实现，NV原始版本对GPU特性的运用也是相当老道的，值得大家借鉴。

vLLM中有两个版本PA，使用一个简单的启发式方法来决定是使用V1还是V2版本。V1是本文介绍的版本，改编自FasterTransformers的MHA实现。V2是参考FlashDecoding方式进行实现，对sequence维度进行切分以增加并行粒度，关于FlashDecoding可以参考本人知乎文章。V1适合长度小于8192或者num_seqs * num_heads>512的情况。

阅读本文有很高的门槛，需要读者熟悉CUDA编程模型，并看过vLLM PagedAttention的博客或论文。

笔者学习PA时，笔者曾受益于@zzk again(www.zhihu.com/people/236dedf0a4bc04040b68aea7e2e6e06a)和@SiriusNEO(www.zhihu.com/people/1d602505863ff752e038d17590464590)的文章。

zzk again：PageAttention代码走读(https://zhuanlan.zhihu.com/p/668736097)

SiriusNEO：LLM 高速推理框架 vLLM 源代码分析  vLLM Source Code Analysis(https://zhuanlan.zhihu.com/p/641999400)

知乎上有很多分析PA源码的文章，本文和他们不同在于，这里不是代码阅读笔记，而是CUDA并行算法设计角度描述PA工作流程，达到我来深入你来浅出的目的，让读者可以真正理解PA实现细节，帮助更多人复现和优化PAv1。

1. 参数定义和数据结构

• num_seq：本次推理请求sequence数目。
• num_head：Query的head数目。
• num_kv_heads：Key、Value的head数目，对于MHA和num_head相同，如果是GQA、MQA则num_kv_heads小于num_head。
• head_size hidden dimension，特征的维度。

PA使用tensor的维度信息：

• out [num_seqs, num_heads, head_size]
• Q [num_seqs, num_heads, head_size]
• KCache [num_blocks, num_kv_heads, head_size/x, block_size, x]：x表示一个向量化的大小，如float16 -> 16 / sizeof(float16) = 8。
• VCache [num_blocks, num_kv_heads, head_size, block_size]

Paged内存管理相关的辅助数据结构：

• blk_size：也就是block_size，是KVCache page的最高维，KVCache是若干个page的集合，每个page存(blk_size, num_head，head_size)个K、V的元素。
• head_mapping [num_heads] 用于MQA, GQA，确定用的KV_head
• block_tables [num_seqs, max_num_blocks_per_seq] block_tables映射表，表示每个sequence映射到哪几个block上
• context_lens [num_seqs] 用于变长

2. 课前问题：

如果你能回答以下两个问题，那么说明你已经非常熟练地掌握了PA实现，并可以用批判性的眼光审阅本文，找出其中可能存在的错误。如果你暂时无法回答这些问题，请不要担忧，阅读完本文后会给你答案。

Q1：为什么K Cache的layout和V Cache layout不一样？

Q2：PA实现和FlashAttention有什么区别？

3. PagedAttention算子计算流程：

首先，按照CUDA编程模型对任务进行并行划分，grid大小(num_heads, num_seqs)，grid中每个CUDA thread block大小(NUM_THREADS)，NUM_THREADS是常量默认为128，也就说每个thread block包含128个线程，负责完成output矩阵一行（包含head_size个元素）结果的attention计算任务。thread block中的线程进一步划分若干个WARP。众所周知，WARP是GPU一个基本的执行单元，由32个线程组成，这些线程以SMIT方式在硬件上同时执行相同的指令，在不同的数据上进行操作。在PA中比较特殊的是，warp内32个线程进一步划分为blk_size个thread group，这和paged KVCache设计x息息相关的，马上会细讲。

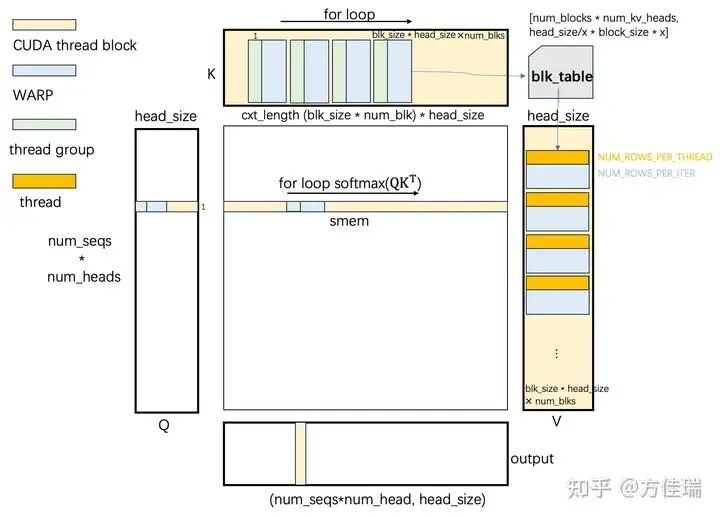

Attention计算softmax(QK^T)V，一图胜前言，后面流程介绍将围绕下面这幅图展开。其中thread block, warp, thread group, thread别用不同颜色表示。

在上图的左侧部分，我们看到了Q矩阵，这部分描述了从显存读取Q数据到共享内存的过程。在这个过程中，一个CUDA线程块会读取图中Q矩阵的一行（包含head_size个元素）并将其存入共享内存。这个过程是通过一个循环来实现的，在每次迭代中，每个thread group会读取16字节的Q数据（例如，如果使用float16，那么就是8个元素）。每个warp会读取16*blk_size字节的Q数据，这些数据对应于一个sequence的一个head，由CUDA grid索引指定。当循环访问结束后，共享内存存储Q行的一部分。如下图所示，绿色部分表示存储在一个线程读入共享内存中的数据。

图1中上面部分K矩阵部分描述了从显存读取K Cache到寄存器的过程。每个序列的K Cache包含cxt_length * num_kv_heads * head_size个元素，但由于采用了页式内存管理，这些元素在内存中的存储并不连续。每个thread block只负责计算一个sequence一个head的QK^T，因此只需要ctx_length * head_size个K Cache元素。然而，由于ctx_length维度的存储是不连续的，并且以blk_size个token为粒度分布在不同的内存地址，我们需要根据query的head_idx和seq_idx访问block_table以找到K Cache的physical_block_num。为了方便后续的描述，我们可以将K Cache视为（:, head_size）的形状，其中head_size个元素组成一行。

K Cache的布局为[num_blocks, num_kv_heads, head_size/x, block_size, x]，这是为了优化写入shared memory的操作。在Q和K矩阵的同一行元素被读入寄存器并进行点乘运算后，结果需要被存入shared memory。如果一个warp中所有线程都计算Q、K同一行数据，会导致写入shared memory的同一个位置，这将造成warp内不同线程顺序地写入。因此，为了优化，warp的线程最好计算Q和K的不同行数据。因此，在设计K Cache布局时，我们将block_size放在比head_size更低的维度。由于warp size大于block_size，我们需要将head_size拆分为head_size/x和x两个维度，借x到最低维度，以确保每个线程读入的数据量和计算量都足够大。最后，每个线程组派一个线程去写入shared memory，这样一个warp有blk_size个线程并行写入shared memory，从而增加了shared memory的访问带宽。这种设计策略是为了实现高效的并行计算和内存访问，以提高整体的计算性能。

在代码实现中，访问K矩阵需要一个循环，该循环使得CUDA线程块中的所有warp依次访问num_block个页面。在每次循环迭代中，每个warp负责访问连续的blk_size个K Cache行，这涉及到的数据量为blk_size * head_size个元素。同时，每个thread group负责访问K Cache的一行，将head_size个元素加载到自己的寄存器中。接着，寄存器中的Q和K数据元素立即进行点乘运算，运算结果被写入shared memory中。因此，线程块的shared memory存储了一行QK^T的结果，包含ctx_length个元素。这种实现方式充分利用了CUDA的并行计算能力，以提高数据处理的效率。

然后，thread block对shared memory中元素进行max，sum方式reduction，然后计算得到softmax结果。

图1右边V矩阵部分描述从显存读V Cache到寄存器过程。和K Cache一样，CUDA thread block依次访问num_blk个物理块到寄存器，每个warp负责blk_size个token的page内存，page的真实物理地址同样需要进行索引。不过这里不需要以thread group为单位访问16字节，而是每个thread访问16字节的元素。访问完就可以与shared memory的softmax(QK^T)中间结果对应位置16字节的数据进行点乘，得到一个float结果，写到output对应位置中。

为什么V Cache的layout是 [num_blocks, num_kv_heads, head_size, block_size]，和K Cache layout不一样？这是因为V要去做点乘的对象在shared memory，只需要读，不涉及并行写的问题。

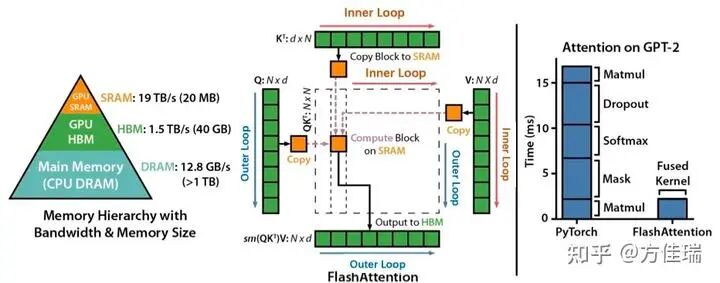

和FlashAttention（FA）有什么不同？结合我的图和中间FAv2的流程图对比就一目了然了。FA用了两层循环，每次写一个Tile的output tensor，而PA一直只有一层循环，每次写一行output tensor。因为每次都有整行的QK^T中间结果，不需要online softmax这种花哨技巧。

4. PAv1的问题

以我粗浅的理解指出几点vLLM PAv1的问题。一、和MHA相比，MQA和GAQ没有减少对KV Cache的读写次数。读K、V Cache时候只是做了一个head_idx的转换，会重复从显存读相同的head。二、对于seq length很长情况没法适应，因为没有沿着ctx_length或者batch维度做切分。这点FlashAttention和FlashDecoding就做了，因此PAv2借鉴了FA的切分思想。

5. 总结：

vLLM的paged attention v1实现继承自FasterTransformers MHA实现，它和FlashAttention的并行任务划分方式不同。其中对KVCache layout的设计比较巧妙，充分利用了shared memory写带宽，是一种常用CUDA编程技巧。
