一文详解AutoEncoder在图像生成和多模态大模型中的应用

VAE

《Auto-Encoding Variational Bayes》
https://arxiv.org/pdf/1312.6114更多数学推导可以参见博客

• VAE-1 (https://mbernste.github.io/posts/vae/)
• VAE-2 (https://lilianweng.github.io/posts/2018-08-12-vae/#vae-variational-autoencoder)
• VAE-3 (https://jaan.io/what-is-variational-autoencoder-vae-tutorial/)
• VAE-4 (https://liambai.com/variational-autoencoder/)
• VAE-5 (https://www.jeremyjordan.me/variational-autoencoders/)

VQ-VAE

《Neural Discrete Representation Learning》示NeurIPS 2017的一篇文章。

https://arxiv.org/abs/1711.00937

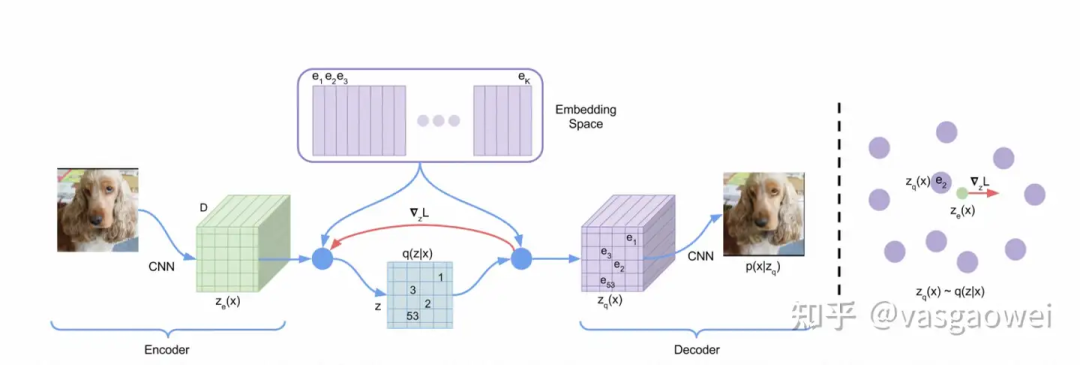

https://avdnoord.github.io/homepage/vqvae/ 理解VQ-VAE就看下面这张图。

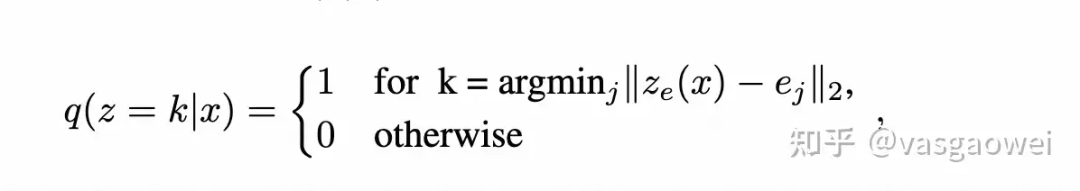

首先是有一个隐特征空间 , 输入 经过一个encoder得到特征编码 , 通过look-up的方式从隐特征空间找对应关系，

而输入 可以用隐特征空间的特征向量来表达，

训练的时候，目标函数为，

目标函数有三个组成部分, 用于训练VQ-VAE的不同部分。第一项是重建损失, 它优化了解码器和编码器。由于从 到 的映射采用直接通过梯度估计, 嵌入向量 不会从重建损失 中接收到梯度。因此, 为了学习嵌入空间, 使用了最简单的字典学习算法之一, 向量量化（VQ）。 目标使用 误差将嵌入向量 向编码器输出 移动, 如Fig 4 的方程的第二项所示。由于这个损失项仅用于更新字典, 也可以选择将字典项作为 的移动平均函数来更新, 即如下图公式所示:

是每一个MiniBatch中被量化到 的样本数量。

VQ-VAE-2

《Generating Diverse High-Fidelity Images with VQ-VAE-2》是Google Deepmind在Neurips 2019发表的一个工作，对VQ-VAE做了改进，比如增加了层次化的向量量化。

https://arxiv.org/abs/1906.00446

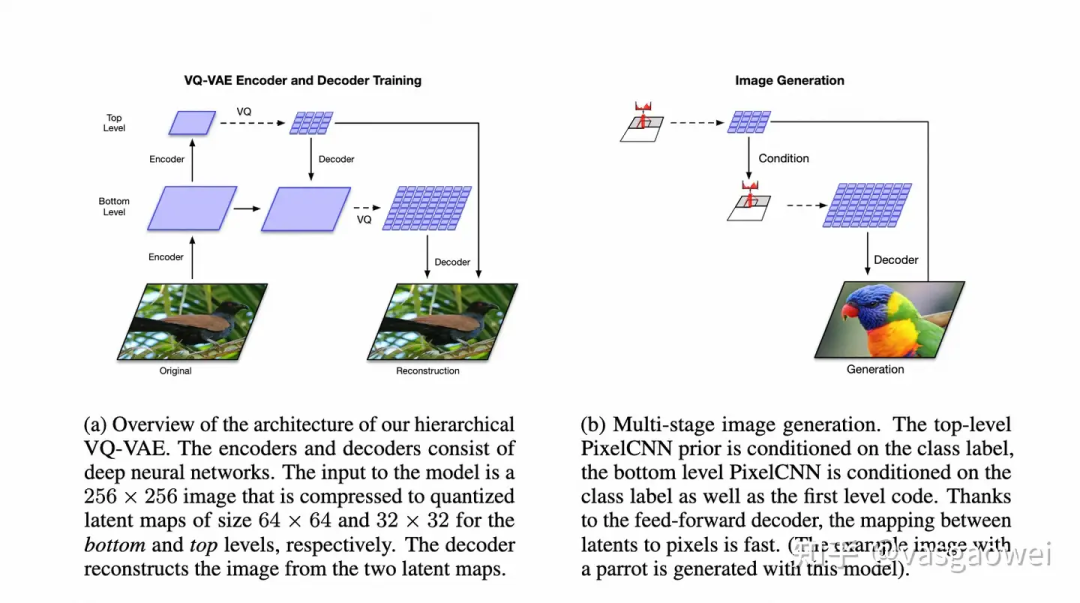

模型的结构如图Fig 1所示，

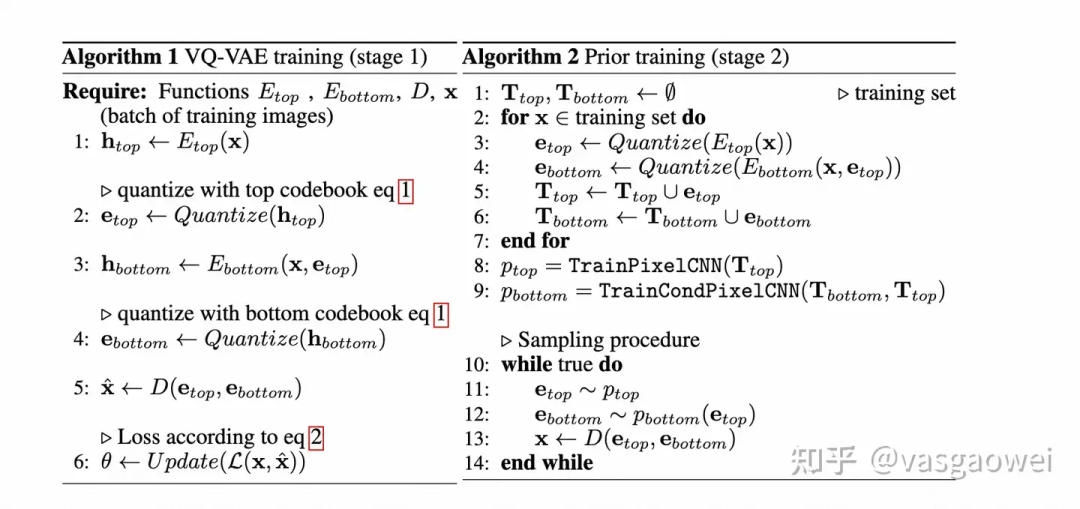

模型的训练如图Fig 2所示，分为两个步骤：第一阶段训练 层次化的VQ-VAE，第二阶段是自回归先验模型PixelCNN的训练。

VQ-GAN

《Taming Transformers for High-Resolution Image Synthesis》是海德堡大学发表在CVPR 2021的一个工作，提出了VQ-VAE的另外一种改进，主要是亮点改进：一是生成图片的时候引入了Transformer以按照自回归的时候生成每一个特征向量的id，这些id可以从codebook里面索引对应的特征向量，然后再经过Decoder得到生成的图片，二是采用了GAN的训练方法和损失，让判别器Discriminater对生成的图片进行Patch级别的判别。

https://arxiv.org/abs/2012.09841

https://compvis.github.io/taming-transformers/

https://github.com/CompVis/taming-transformers

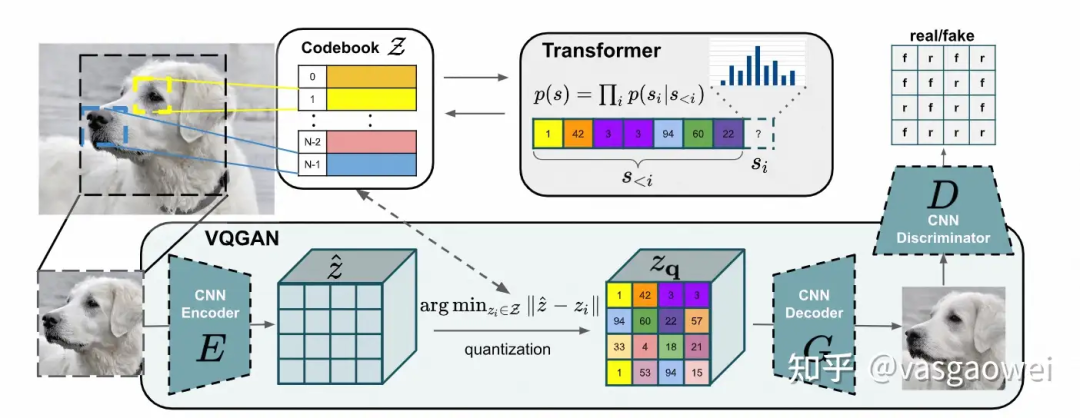

模型的结构如图Fig 1所示。

和VQ-VAE一样，VQ-GAN也会学习一个CNN Encoder 、Codebook 和CNN Decoder 。

输入图片 经过Encoder 之后得到特征 , 经过离散的codebook 的量化之后得到 ,

重建图片为 .

损失函数为

VQ-GAN的改进之一把上述的项 换成了perceptual loss ，同时引入了patch-based的discriminator D，对应的损失项为

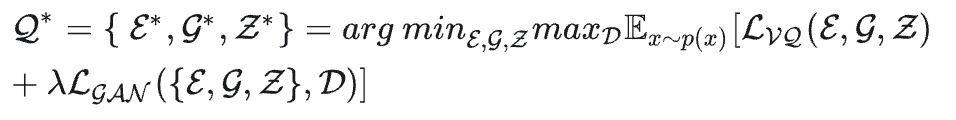

最后的优化目标

为了引入Transformer做自回归式建模, 文中将Encoder提取的特征矩阵用量化向量在Codebook 里面的index来 表示, 即 。这些index可以通过 Codebook映射到对应的特征向量 , 进而恢复图片 。

自回归建模为

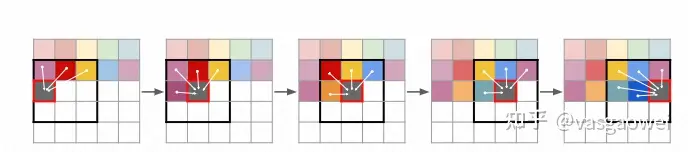

生成图片的时候Transformer会按照一定大小的窗口计算滑动attention，按照自回归的方式生成下一个patch的code id。

ViT-VQ-GAN

《Vector-Quantized Image Modeling With Improved VQ-GAN》是Google DeepMind在ICLR 2022提出来的一个工作，对VQ-GAN作了进一步的改进，主要包括两个地方，第一个是直接用ViT提取图像特征，第二是为了缓解VQ-VAE训练时的一些codebook里面的code使用率过低导致的学习不充分，在做特征量化的会将特征进行降维，在低维度进行量化。

https://arxiv.org/abs/2110.04627

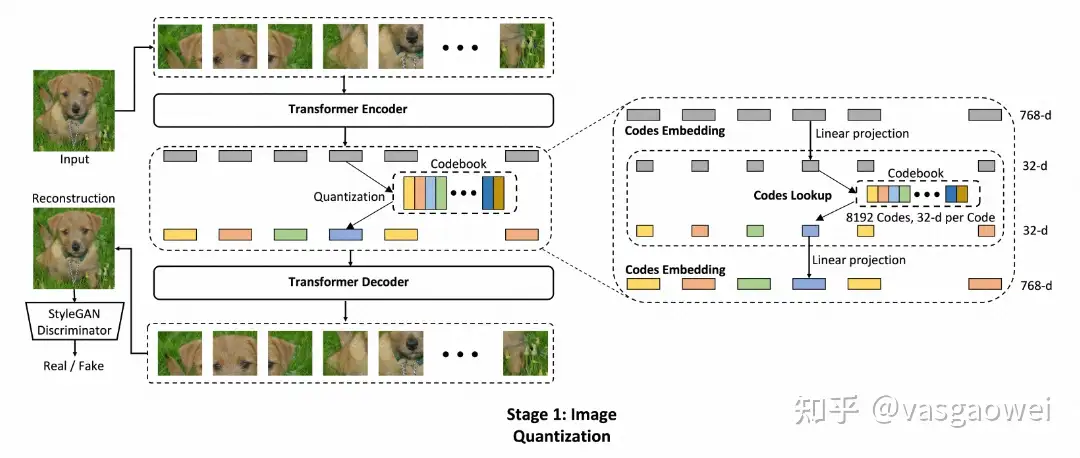

模型的结构如图Fig 1所示，训练包含两个步骤。

Stage 1: Image Quantization 输入图片分辨率为 , ViT提取特征得到 的特征矩阵，量化的时候会通过线性层进行降维，在低维度量化之后，再用线性层升维，最后作为Decoder的输入生成重建图片。Codebook的大小为8192。

Stage 2: Vector-quantized Image Modeling 用Transformer按照自回归的方式按照rasterized的顺序预测 个image token，在条件图像生成中，会将类别的token添加到image token序列的前面。

DALL-E

《Zero-Shot Text-to-Image Generation》是OpenAI发表在ICLM 2021的一个工作。

https://arxiv.org/abs/2102.12092

https://github.com/openai/DALL-E

https://github.com/lucidrains/DALLE-pytorch/tree/main

和VQ-GAN和ViT-VQ-GAN一样，DALL-E也是自回归生成图片的一种结构 。

第一阶段训练d-VAE对图片特征进行tokenization, 输入的图片分辨率为 , 得到的token数为 , 每一个token可能取值为 8192 。

第二个阶段则是基于Transformer按照自回归的方式对图片的token进行预测, 同时用d-VAE的 Decoder生成图片, 其中对文本用BPE进行tokenization得到256个token, 和 个图像 token连接在一起, 通过Transformer按照自回归方式进行概率建模。

文中提到了对图像 、文本caption 和图片对应的token 的联合分布概率进行建模

模型训练的目标为为最大化该分布的置信下界 ，即

其中 和 分别对应的 VQ-VAE的Encoder和Decoder, 为自回归的Transformer。

生成的图片和文本都会通过训练好的CLIP，计算两者的匹配得分，以选择最合适生成图片。

SPAE

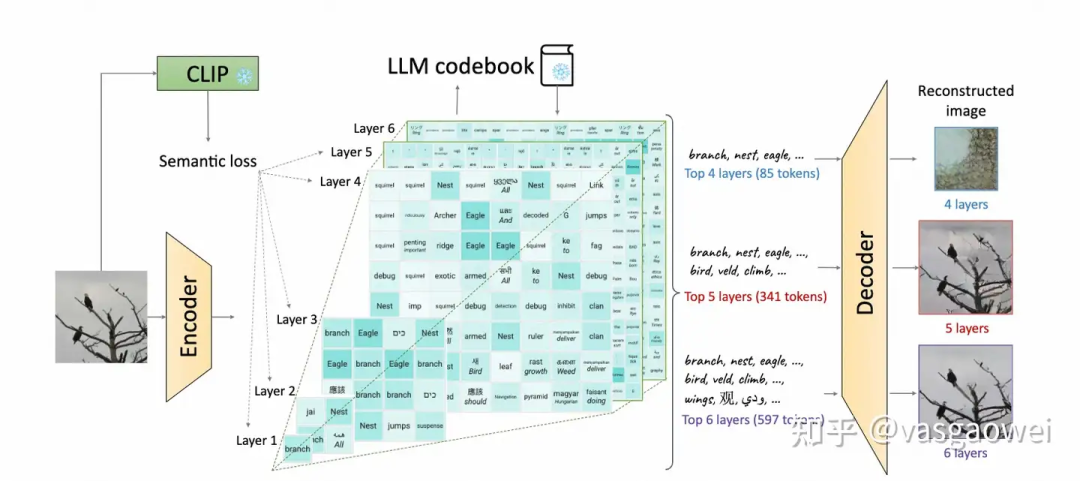

《SPAE: Semantic Pyramid AutoEncoder for Multimodal Generation with Frozen LLMs》是CMU和Google发表在NeurIPS 2023的一个工作，也是对VQ-GAN的一个扩展，不过和VQ-GAN不一样的是，SPAE的codebook用的是预训练的LLM的codebook，这样图像特征量化之后的每一个token都对应一个word，存在一定的解释性，而且按照FPN的思想对图像特征进行多尺度的量化，如图Fig 1所示。

https://arxiv.org/abs/2306.17842

HQ-VAE

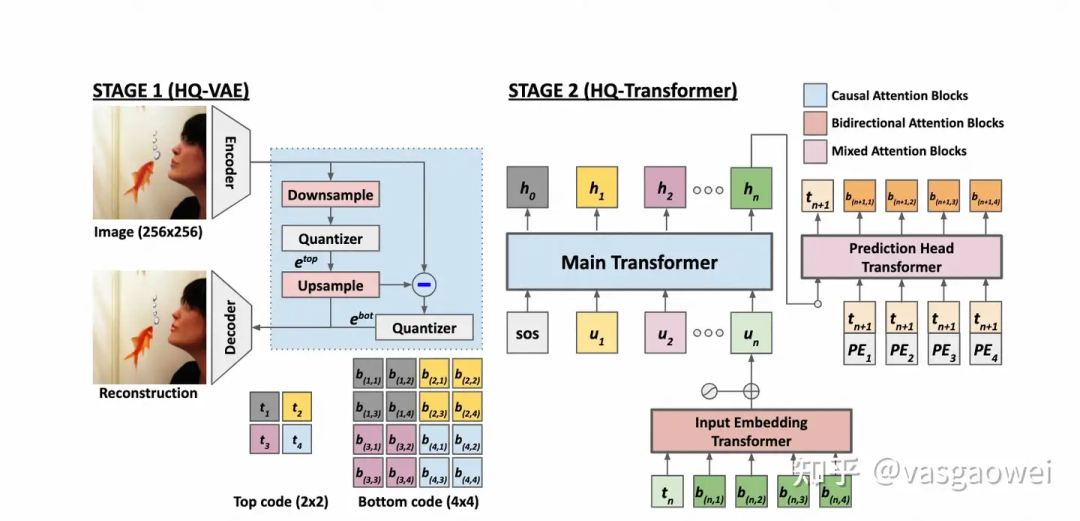

《Locally Hierarchical Auto-Regressive Modeling for Image Generation》是Korea 首尔国立大学发表在NeurIPS 2022的一个工作，也是对图片进行层次化的量化，top层的code捕捉高层级的结构化信息，bottom层code捕捉low-level的细节，同时通过层次化量化的Transformer对图片通过自回归的方式进行建模，如图Fig 1所示。

https://openreview.net/pdf?id=NYF6jNTAui

https://github.com/kakaobrain/hqtransformer?tab=readme-ov-file

UniCode

《UniCode : Learning a Unified Codebook for Multimodal Large Language Models》是智源和北大挂在 Arxiv 的一个工作，针对于多模态大语言模型学习了一个文本-图像统一的Codebook，已对图像和文本进行编码量化。

https://arxiv.org/pdf/2403.09072.pdf

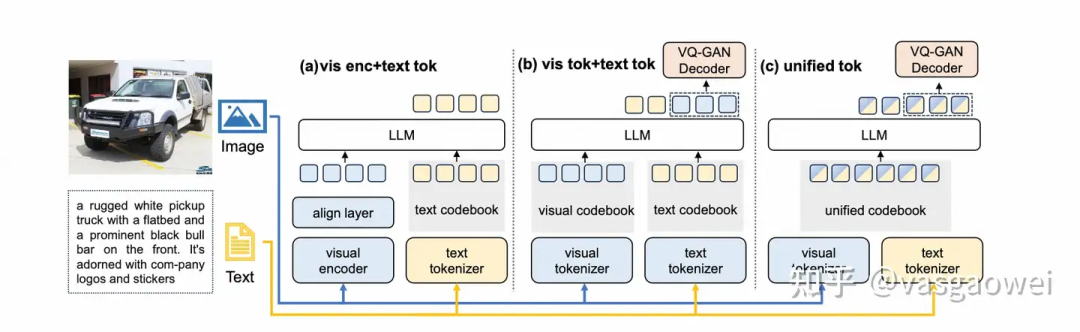

在多模态大模型里面，对图像和文本的编码一般有两种方式，如图Fig 1所示。第一种是文本用text tokenizer进行token化，同时通过text codebook得到对应的文本embedding，而图像则是直接用Visual Encoder提取特征并通过align layer（Q-Former或者MLP）和文本embedding对齐特征维度，然后文本和图像embedding连接起来作为LLM的输入。第二种是文本和图像各有自己的codebook，其中图像的codebook的一般为VQ-VAE。文本则是提出了一种可以对文本和图像进行tokenization的统一的codebook。

对图像进行tokenization一般用VQ-VAE, VQ-VAE包含一个视觉Encoder E、decoder D和codebook 和 是code和code对应的embedding。输入图片 通过Encoder 之后得到特征图 , 量化之后得到code map 和量化后的特征向量 。

文中用到了层次化的量化方式，即通过 层的codebook对图像特征进行量化 , 最后图像量化之后的特征是各层级量化结果的融合 是融合函数, 比如连接或者累积和。

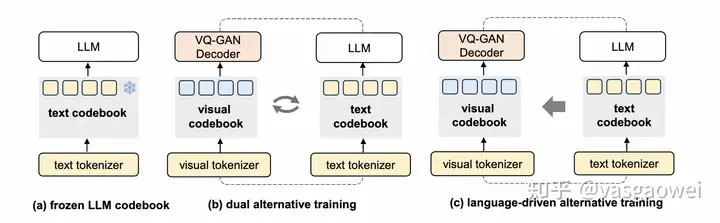

在对unified codebook进行学习的时候，文中考虑了三种方式：Frozen LLM Codebook、Dual Alternative Training和Language-driven Iterative Training，如图Fig 2所示。

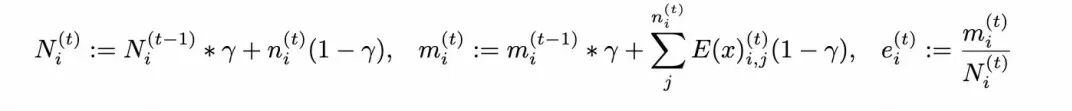

在第一种方式中，visual tokenizer的codebook用LLM的codebook进行初始化；在第二种方式中对visual tokenizer和text tokenizer进行交替训练，不过codebook都是用的同一个；在第三种方式中，用到了语言驱动的迭代式训练方法，具体来说就是用到了指数移动平均的方法更新visual codebook，

其中 是输入图片的特征, 表示 对 的code的使用, 且每隔一定的间隙便用text codebook更新image codebook

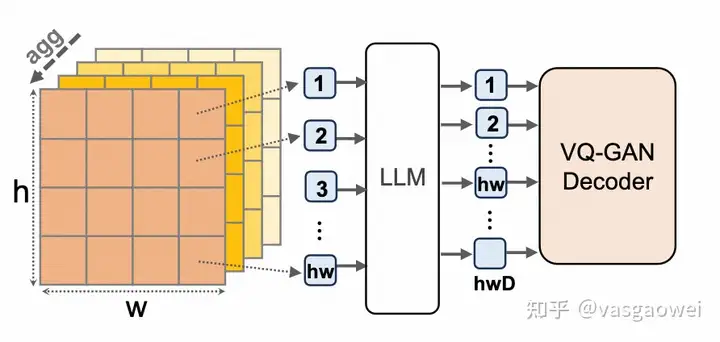

文中还用到了In-Context Image Decompression以缓解使用LLM时和word embedding的对齐问题。具体来说就是基于融合之后的图像量化特征 , 通过自回归的方式预测每一层的code map , 如图Fig 所示。

基于unified codebook的多模态大模型的训练包含两个步骤，第一个步骤通过图像重建任务对visual tokenizer进行训练，第二个步骤则是多模态指令微调。

Language-Quantized AutoEncoder LQAE

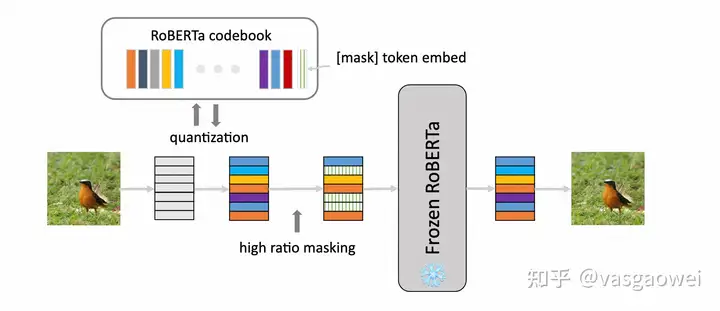

《Language Quantized AutoEncoders: Towards Unsupervised Text-Image Alignment》是伯克利发表在NeurIPS 2023的一个工作，也是对VQ-VAE的一个改进，类似于SPAE，LQAE也是将VQ-VAE里面的Codebook换成了预训练的LLM（RoBERTa）的codebook，而且预训练任务换成了masked image modeling的方式，而不再是自回归的方式，如图Fig 1所示。

https://arxiv.org/pdf/2302.00902.pdf

https://github.com/lhao499/language-quantized-autoencoders

训练VQ-VAE的目标函数为：

由于Codebook换成了预训练的LLM的codebook，而且权重固定，损失函数变成下面的格式：

RQ-VAE

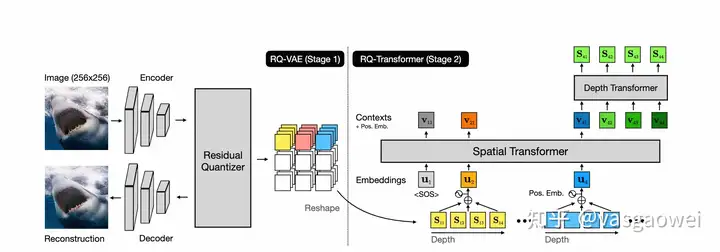

《Autoregressive Image Generation using Residual Quantization》是韩国Kakao发表在CVPR 2022的一个工作，和HQ-VAE是比较类似的工作，不过RQ-VAE提出的日期更早。RQ-VAE也是用残差量化的方式只用一个codebook对图片特征进行多尺度量化，同时也通过Transformer以自回归的方式对图片量化的code进行建模，如图Fig 1所示。

https://arxiv.org/abs/2203.01941

https://github.com/kakaobrain/rq-vae-transformer

Make-A-Scene

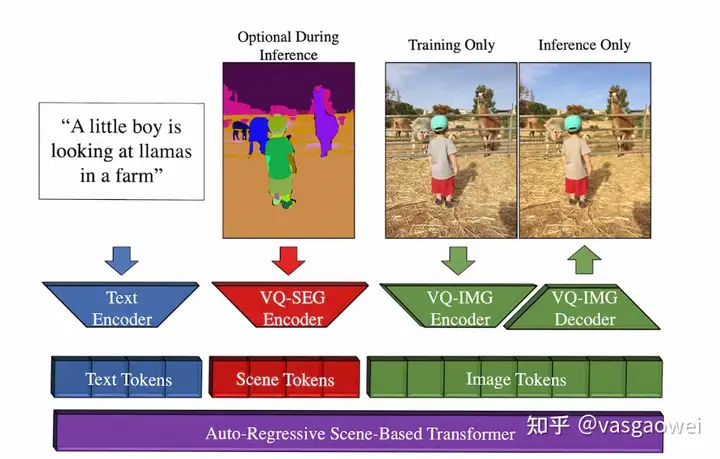

《Make-A-Scene- Scene-Based Text-to-ImageGeneration with Human Priors》是Meta发表在ECCV 2022的一个工作，也是对图片进行离散量化，通过自回归Transformer进行图像生成，也把各种条件进行编码作为自回归Transformer的输入，以控制图像的生成，如图Fig 1所示。

https://arxiv.org/abs/2203.13131

https://github.com/CasualGANPapers/Make-A-Scene

MaskGIT

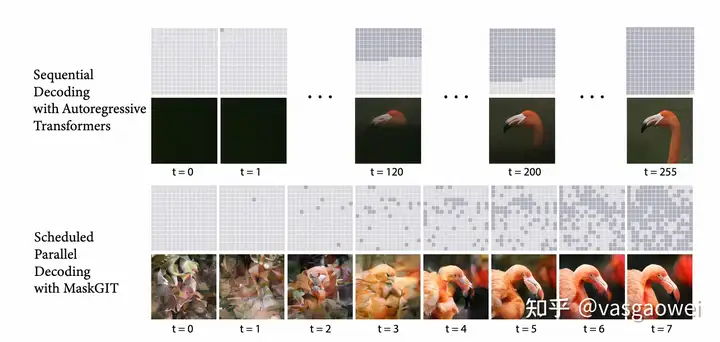

《MaskGIT- Masked Generative Image Transformer》是Google发表在CVPR 2022的一个工作，和VQ-GAN一样也会对图片按照codebook进行离散量化，即Tokenization，不同的是在生成图片的时候，图片的每一个token不再是按照自回归的方式生成，而是以一种迭代的方式、masked modeling的方式来生成，图片生成的速度相比于自回归来说也会更快，如图Fig 1所示。

https://github.com/google-research/maskgit

https://github.com/valeoai/MaskGIT-pytorch/

模型的结构如图Fig 1所示。

输入图片经过VQ-VAE的Encoder得到离散的tokens , 二值的mask为 , 在训练的时候如果 , 则将对应位置的token用特殊的token [MASK]来替换, 如果 则对应的 token保持不变, mask之后的token序列记为 , 损失函数为:

其中概率 用类似于BERT的双向Transformer来进行建模。

Muse

《Muse- Text-To-Image Generation via Masked Generative Transformers》是Google 2023提出来的一个工作，也是和MaskGIT一样，采用Masked Modeling的方式预测token，再采用Decoder生成图片。

https://arxiv.org/abs/2301.00704

https://github.com/lucidrains/muse-maskgit-pytorch

https://muse-model.github.io/

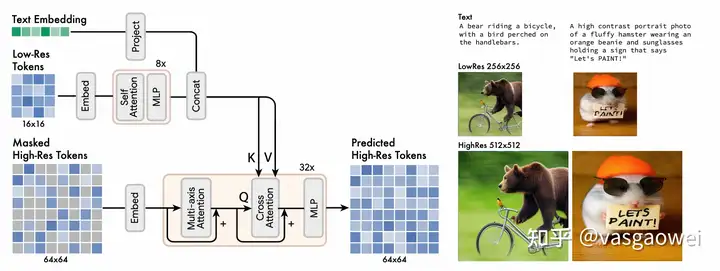

Muse训练了VQ-GAN, 一个用于生成低分辨率的token , 对应于分辨率为 图片,一个则是用于生成高分辨率的token , 对应于分辨率为 的图片，如图Fig 1所示。

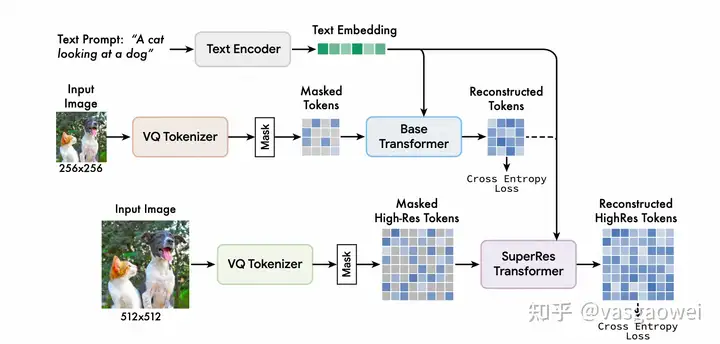

先训练低分辨率的VQ Tokenizer以及对应的BaseTransformer，之后再训练高分辨率的VQ Tokenizer和SuperRes Transformer，如图Fig 2所示。

最后也会对VQ-GAN的Decoder进行微调，这个时候会固定住VQ-GAN Encoder、Codebook和Transformer的权重，只优化Decoder的参数。

Parti

《Parti-Scaling Autoregressive Models for Content-Rich Text-to-Image Generation》是Google Research 2022年提出来的一个工作，和我Make-A-Scene一样，也是对图片进行离散的Tokenization，再基于Transformer通过自回归的方式得到生成图片的token，然后通过Codebook得到生成图片的特征，再通过VQ-GAN的Decoder得到生成图片。

https://arxiv.org/abs/2206.10789

https://github.com/google-research/parti

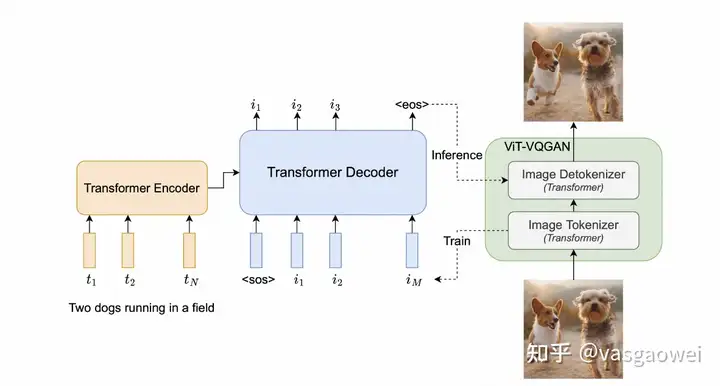

模型结构如图Fig 1所示。

VAR

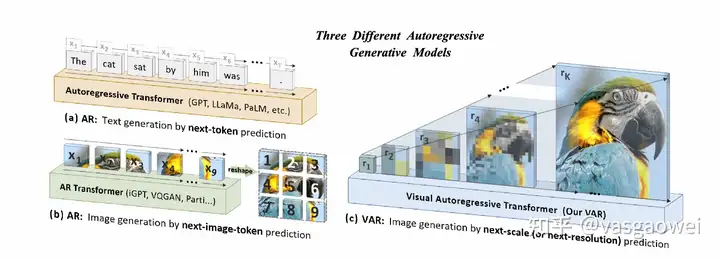

《Visual Autoregressive Modeling: Scalable Image Generation via Next-Scale Prediction》是北大和字节在2024年提出来的一个工作，也是通过自回归的方式生成图片，不过预测的目标不是下一个token，而是下一个更高分辨率的图片对应的token。如图Fig 1所示。

https://arxiv.org/abs/2404.02905

https://github.com/FoundationVision/VAR

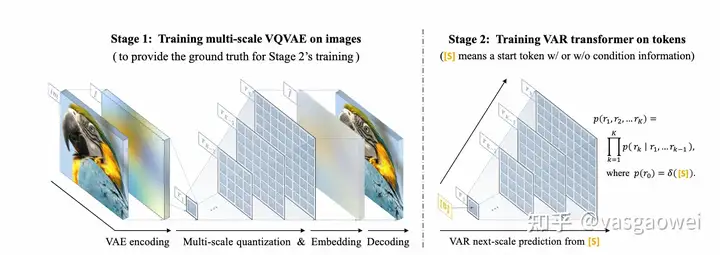

模型的训练也包括两个步骤，第一个步骤示多尺度VQ-VAE的训练，对图片特征进行多尺度的离散量化如图Fig 3所示，第二个步骤则是对自回归Transformer（Decoder-Only Transformer）的训练。整个流程如图Fig 2所示。
