CVPR'24｜渲染速度比ENeRF快30倍！4K4D:实时4K分辨率4D视图合成

文章链接：https://arxiv.org/pdf/2310.11448

github链接：https://zju3dv.github.io/4k4d/

本文旨在实现动态3D场景在4K分辨率下的高保真和实时视图合成。最近，一些动态视图合成方法在渲染质量方面表现出色。然而，在渲染高分辨率图像时，它们的速度仍然有限。为解决这个问题，本文提出了4K4D，一种支持硬件光栅化的4D点云表示，能够实现前所未有的渲染速度。本文的表示基于4D特征网格构建，因此点云被自然地正则化并可以进行稳健优化。此外，设计了一种新颖的混合外观模型，显著提升了渲染质量，同时保持了效率。此外，开发了一种可微分的深度剥离算法，以有效地从RGB视频中学习所提出的模型。实验表明，在使用RTX 4090 GPU的情况下，本文的表示在1080p分辨率下可以在DNA-Rendering数据集上以超过400 FPS的速度进行渲染，在4K分辨率下可以在ENeRF-Outdoor数据集上以80 FPS的速度进行渲染，比以往方法快30倍，并实现了最先进的渲染质量。

方法

给定捕捉动态3D场景的多视角视频，目标是重建目标场景并实时执行新视角合成。为此，研究者们使用空间雕刻算法提取场景的粗点云，并建立基于点云的神经场景表示，该表示可以从输入视频中稳健地学习，并支持硬件加速渲染。

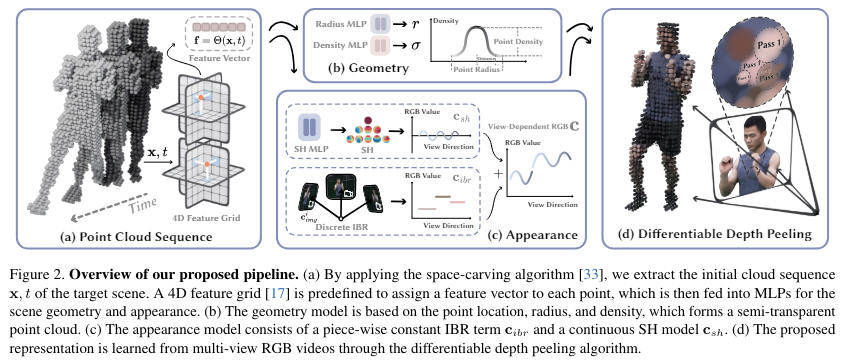

下图2展示了所提模型的概述。首先描述如何基于点云和神经网络表示动态场景的几何和外观。然后，开发了一种可微分深度剥离算法，用于渲染表示，该算法由硬件光栅化器支持，从而显著提高了渲染速度。最后，讨论如何在输入RGB视频上优化所提模型。

使用点云建模动态场景

4D embedding。给定目标场景的粗点云, 使用神经网络和特征网格来表示其动态几何和外观。具体而言, 本文的方法首先定义了六个特征平面: 和 。为了在帧 为任意点 分配一个特征向量f, 采用K-Planes的策略, 使用这六个平面来建模一个4D特征场 :

其中, 是输入点, 表示拼接运算符。更多实现细节请参考K-Planes。

几何模型。 基于粗点云, 动态场景几何通过学习每个点的三个条目来表示：位置 、半径 和密度 。使用这些点条目, 计算体渲染时与图像像素 对应的空间点 的体积密度。点的位置 被建模为一个可优化的向量。半径 和密度 通过将方程 (1) 中的特征向量 输入到 网络来预测。

外观模型。 如上面图 2c 所示, 使用图像混合技术和球谐函数 (SH) 模型来构建混合外观模型, 其中图像混合技术表示离散的视角依赖外观 模型表示连续的视角依赖外观 。对于帧 中的点 , 其在视角方向 下的颜色为：

其中, 表示点 处的 系数。

离散的视角依赖外观 基于输入图像推理。具体而言, 对于一个点 , 首先将其投影到输入图像中以检索相应的 RGB 颜色 。然后, 为了混合输入的 RGB 颜色, 根据点坐标和输入图像计算相应的混合权重 。请注意, 混合权重与视角方向无关。接下来, 为了实现视角依赖效果, 根据视角方向选择 个最近的输入视角。最后, 颜色 计算为 。由于 个输入视角是通过最近邻检索获得的, 因此 cibr 在视角方向上不可避免地是离散的。为了实现连续的视角依赖效果, 附加了由 模型表示的精细级别颜色 , 如上面图 2c 所示。

在实践中, 本文的方法通过将方程 (1) 中的点特征 传递到 网络来回归 系数 。为了在图像混合模型 中预测混合权重 , 首先将点 投影到输入图像上以检索图像特征 , 然后将其与点特征 拼接, 并将其输入到另一个 网络中以预测混合权重。图像特征 使用 2D CNN 网络提取。

讨论。本文的外观模型是实现动态场景的低存储、高保真和实时视图合成的关键。有三种替代方法来表示动态外观，但它们的表现无法与本文的模型相提并论。

• 在每个点上定义显式 SH 系数，如在 3D 高斯分裂 中。当 SH 系数的维度较高且动态场景的点数量较大时，该模型的大小可能太大，无法在消费级 GPU 上训练。
• 基于 MLP 的 SH 模型。使用 MLP 来预测每个点的 SH 系数可以有效地减少模型大小。然而，本文的实验发现基于 MLP 的 SH 模型难以渲染高质量图像。
• 连续视角依赖的图像混合模型，如 ENeRF。使用图像混合模型表示外观比仅使用基于 MLP 的 SH 模型具有更好的渲染质量。然而，ENeRF 中的网络将视角方向作为输入，因此无法轻松预计算，从而限制了推理期间的渲染速度。

与这三种方法相比, 本文的外观模型结合了离散图像混合模型 和连续 模型 。图像混合模型 提升了渲染性能。此外, 由于其网络不将视角方向作为输入, 它支持预计算。 模型 实现了任何视角方向的视角依赖效果。在训练期间, 本文的模型使用网络表示场景外观, 因此其模型大小合理。在推理期间, 预计算网络输出以实现实时渲染。

可微分深度剥离

研究者们提出的动态场景表示可以使用深度剥离算法渲染成图像。得益于点云表示，能够利用硬件光栅化器显著加速深度剥离过程。此外，使这一渲染过程可微分也很容易，从而能够从输入的 RGB 视频中学习本文的模型。

研究者们开发了一个自定义着色器来实现包含 次渲染通道的深度剥离算法。考虑一个特定的图像像素 u。在第一次通道中, 本文的方法首先使用硬件光栅化器将点云渲染到图像上, 为像素 u 分配最近的点 。记点 的深度为 。随后, 在第 次渲染通道中, 所有深度值 小于上一通道记录深度 的点都被丢弃, 从而得到像素 的第 近的点 。丢弃较近的点在自定义着色器中实现, 因此它仍然支持硬件光栅化。在 次渲染通道之后, 像素 有一组排序的点 。

基于点 , 使用体渲染合成像素 的颜色。像素 的点 的密度是基于投影点和像素 在2D图像上的距离定义的。

其中, 是摄像机投影函数。 和 分别是点 的密度和半径。在训练过程中, 使用 PyTorch实现投影函数 , 因此方程 (3) 自然是可微的。在推理过程中, 利用硬件光栅化过程高效地获得距离 , 这通过 OpenGL 实现。

记点 的密度为 。像素 的体渲染颜色公式如下:

其中, 是点 的颜色, 如方程 (2) 所述。

训练

给定渲染的像素颜色 , 将其与真实像素颜色 进行比较, 以端到端的方式使用以下损失函数来优化模型:

其中, 是图像像素的集合。除了均方误差损失 外, 还应用感知损失 。

其中, 是感知函数（一个 VGG16 网络）, I 和 分别是渲染和真实图像。感知损失计算从 VGG 模型提取的图像特征之间的差异。实验中表明, 它有效地提高了渲染图像的感知质量。

为了规范，本文提出的表示优化过程，还额外应用mask监督到目标场景的动态区域。仅渲染动态区域的点云以获得它们的mask，其中像素值由以下公式得到：

mask损失定义如下：

其中, 表示渲染mask的像素集合，而 是2D动态区域的地面真实mask。这有效地通过将其限制在视觉外壳中，规范了动态区域几何优化的过程。最终的损失函数定义如下：

其中, 和 是控制对应损失权重的超参数。

推理

训练完成后，采用几种加速技术来提升模型的渲染速度。首先，在推理之前预先计算点位置 p、半径 r、密度 、SH 系数 s 和颜色混合权重 ，这些数据存储在主内存中。在渲染过程中，这些属性被异步地流式传输到显卡上，通过重叠光栅化和内存复制来实现最优的渲染速度。应用这一技术后，运行时计算仅包括深度剥离评估和球谐函数评估 (Eq.(2))。其次，将模型从32位浮点数转换为16位，以实现高效的内存访问，这提高了帧率约20，并且经验证没有可见的性能损失，如表6所示。第三，不可微分深度剥离算法的渲染通道数 K 从15减少到12，同样提高了20 FPS 的速度，而视觉质量无变化。

实现细节

优化

4K4D 使用 PyTorch 框架进行训练。使用 Adam 优化器, 学习率为 , 通常在序列长度为 200 帧的情况下, 模型会在约 次迭代后收敛, 这在单个 RTX 4090 GPU 上大约需要 24 小时。具体而言,点位置的学习率设置为 , 正则化损失权重 和 设置为 。训练过程中, 不可微分深度剥离的通道数 设置为 15 , 最近输入视图的数量 设置为 4 。本文的方法的渲染速度是基于 RTX 3090 GPU 报告的, 除非另有说明。

点云初始化

利用现有的多视角重建方法来初始化点云。对于动态区域，使用分割方法 在输入图像中获取它们的mask，并利用空间雕刻算法提取它们的粗略几何信息。对于静态背景区域，利用前景mask沿所有帧计算背景像素的mask加权平均，生成不包含前景内容的背景图像。然后，在这些图像上训练一个 Instant-NGP模型，从中获取初始点云。初始化后，动态区域每帧通常包含约 250k 个点，静态背景区域通常包含约 300k 个点。

实验

数据集和评估指标

在多个广泛使用的多视角数据集上训练和评估本文的方法 4K4D，包括 DNA-Rendering、ENeRF-Outdoor、NHR和 Neural3DV。

• DNA-Rendering: 这个数据集使用 4K 和 2K 相机记录了动态人类和物体的 10 秒视频片段，帧率为 15 FPS，采集了 60 个视角。由于录制了复杂的服装和快速移动的人物，这个数据集非常具有挑战性。在 DNA-Rendering 的 4 个序列上进行实验，其中将 90% 的视角作为训练集，其余作为评估集。
• ENeRF-Outdoor: 这个数据集在室外环境中使用 1080p 相机以 30FPS 记录了多个动态人物和物体。选择了三个包含 6 个不同演员（每个序列选择了 2 个演员）的 100 帧序列来评估本文的方法 4K4D。这个数据集对于动态视角合成具有挑战性，因为同一个片段中不仅有多个移动的人物和物体，而且由于人物的阴影，背景也是动态的。

遵循 Im4D 和 NeuralBody 的做法，在 DNA-Rendering 和 NHR 数据集上评估动态区域的指标，可以通过预定义人物的 3D 边界框并将其投影到图像上来获得。对于 ENeRF-Outdoor，联合训练前景的动态几何和外观以及背景的动态外观，以获得整体图像的渲染结果。所有图像在评估时都会按比例调整大小，如果原始分辨率超过 2K，则缩放比例为 0.375。在实验中，DNA-Rendering 的渲染图像大小为 1024×1224（和 1125×1536），ENeRF-Outdoor 的分辨率为 960×540。Neural3DV 视频和 NHR 的分辨率分别为 1352×1224 和 512×612（和 384×512）。

对比实验

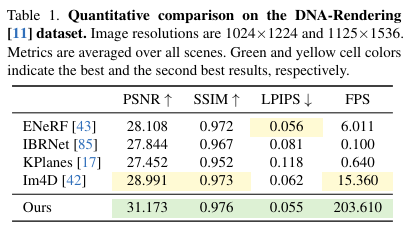

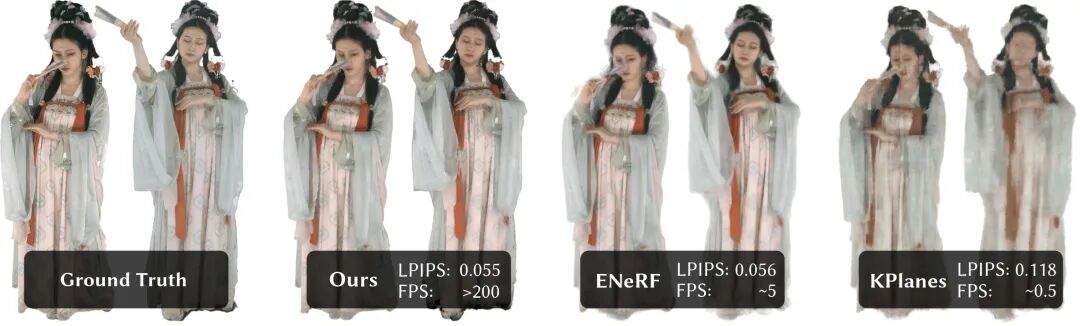

对比结果在 DNA-Rendering数据集上的定性和定量比较如下图5和表1所示。

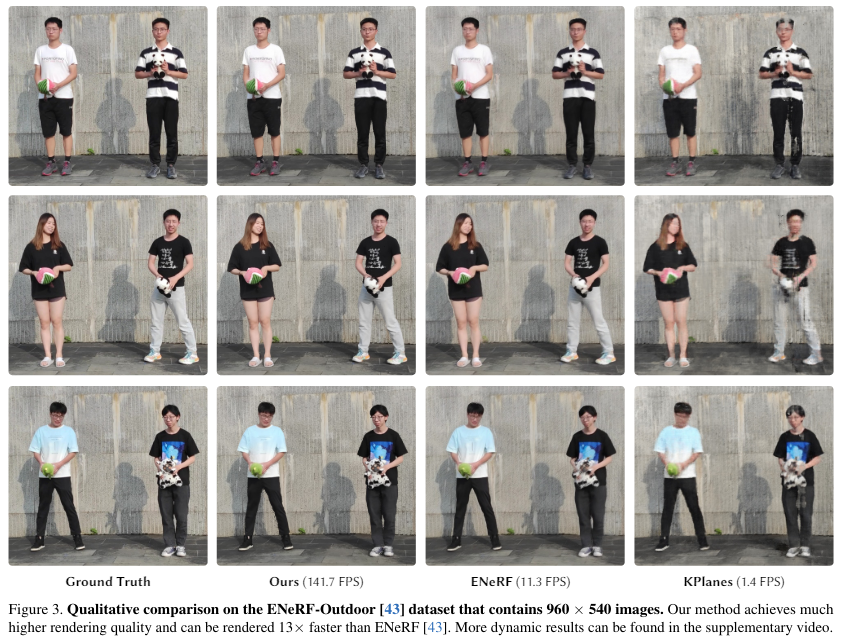

从表 1 可以明显看出，本文的方法 4K4D 的渲染速度比当前最先进的实时动态视角合成方法ENeRF快30倍，并且在渲染质量上表现更优秀。即使与并行工作相比，本文的方法 4K4D 仍然实现了 13 倍的加速，并且能够产生一致性更高质量的图像。如图 5 所示，KPlanes无法恢复高度详细的 4D 动态场景的外观和几何特征。其他基于图像的方法 能够产生高质量的外观效果。然而，它们往往在遮挡和边缘处产生模糊的结果，导致视觉质量的降低，最多能保持交互式帧率。相反，本文的方法 4K4D 可以以超过 200 FPS 的速度生成更高保真度的渲染结果。图 3 和表 2 提供了在 ENeRF-Outdoor数据集上的定性和定量结果。即使在具有多个演员和动态背景的挑战性 ENeRF-Outdoor 数据集上，本文的方法 4K4D 仍然能够取得显著更好的结果，同时以超过 140 FPS 的速度进行渲染。ENeRF在这个具有挑战性的数据集上产生模糊的结果，而 IBRNet的渲染结果在图像边缘处含有黑色伪影，如图 3 所示。K-Planse在重建动态人物和变化背景区域上失败。

消融研究

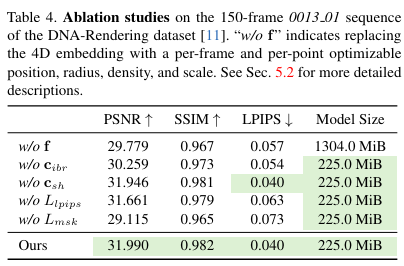

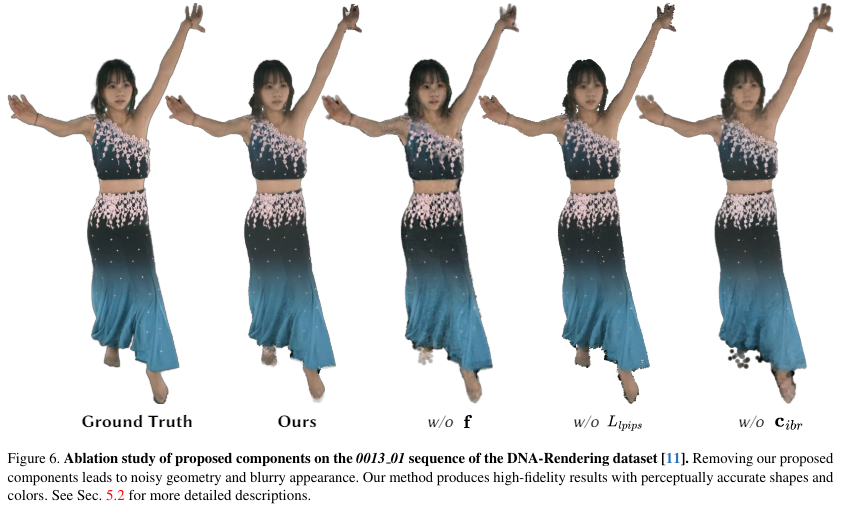

在 DNA-Rendering数据集的 150 帧序列 0013 01 上进行了消融研究。定性和定量结果如下图6和表4至表7所示。

4D embedding消融研究"w/o f" 变体移除了提出的 4D embedding模块, 并将其替换为每帧和每点可优化的位置、半径、密度和比例。如上面图 6 和表 4 所示, "w/o f" 变体在没有 4D embedding模块 的情况下产生模糊和噪声的几何效果, 从而导致渲染质量的下降。

混合外观模型消融研究"w/o " 变体移除了外观公式 Eq. (2) 中的 , 这不仅导致恢复的外观细节减少, 还显著阻碍了几何质量。增加 SH 系数的额外度数并未导致显著的性能变化 (PSNR 30.202 对比 30.328）。相比之下, 本文提出的方法能够以更好的细节产生高保真度的渲染效果。

损失函数消融研究如表 4 所示, 移除 项不仅降低了感知质量（LPIPS 分数），还导致其他性能指标的降低。对于高度动态的 DNA-Rendering 数据集, 遮罩损失 Lmsk 有助于规范动态几何的优化过程。

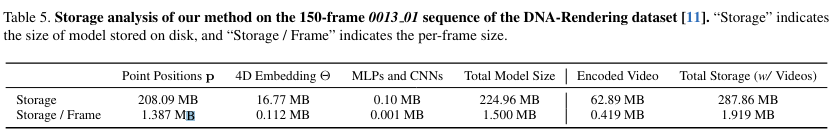

存储分析对于 150 帧序列 0013 01 场景，本文的方法 4K4D 的存储分析列在表 5 中。由于其显式表示，点位置 p 占据了模型尺寸的大部分。本文方法的最终存储成本每帧少于 2 MB，包括源视频。DNA-Rendering的输入图像以 JPEG 格式提供。使用 FFmpeg 的 HEVC 编码器将所有输入图像的帧编码为视频，编码质量因子设置为 25。编码后，观察到 LPIPS 没有变化（0.040），SSIM 没有损失（0.982），PSNR 只降低了 0.42%（31.990 对比 31.855），表明方法 4K4D 对于输入图像的视频编码具有鲁棒性。对于以视频形式编码的输入图像，基于图像的渲染的存储开销每帧仅为 0.419 MB，渲染质量几乎没有变化。

作者预计算了点云上的物理属性以实现实时渲染，每帧大约需要 2 秒。尽管预计算的缓存尺寸较大（0013 01 的一帧为 200 MB），但这些预计算的缓存仅驻留在主存储器中，并没有显式存储在磁盘上，这对现代个人电脑来说是可行的。这使得表示形式成为一种压缩形式，磁盘文件大小较小（每帧 2 MB），但所包含的信息非常丰富（每帧 200 MB）。

渲染速度分析

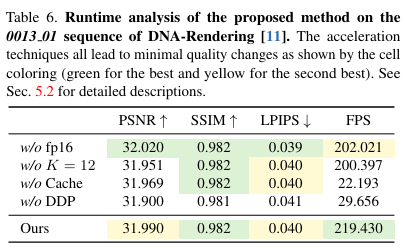

本文引入了多种优化技术来加速方法 4K4D 的渲染速度，这些技术仅由研究者们提出的混合几何和外观表示方法实现。在上面表6中，分析了这些提议技术在 DNA-Rendering 数据集的 150 帧序列 0013 01 上的有效性和质量影响。

计算的有效性

为了实现实时渲染, 预计算并缓存了所有点的位置 、半径 、密度 和 系数 , 并存储在主存储器中。由于研究者们将外观表示分割为常数项 和视角相关项 , 还可以预计算并缓存所有源图像的每帧权重 和颜色 对于 DNA-Rendering数据集的 150 帧 60 视角场景的 0013 01, 这些缓存每帧占据大约 主存储器。本文呢方法所实现的预计算实现了 10 倍的速度提升（Ours vs. "w/o Cache )。

可微深度剥离本文还与传统的基于 CUDA 的可微分点云渲染技术（PyTorch3D 提供的）进行比较，以验证提出的可微分深度剥离算法的有效性。本文提出的可微分深度剥离算法和 PyTorch3D的实现都使用了与 Eq. (4) 相同的体积渲染方程。如表 6 所示，本文的方法比基于 CUDA 的方法快了超过 7 倍。

其他加速技术

• “w/o fp16” 变体使用原始的 32 位浮点数进行计算。
• “w/o K = 12” 变体在深度剥离算法中使用了 15 个渲染通道，与训练时相同。使用 16 位浮点数和 12 个渲染通道都可以实现 20FPS 的加速。

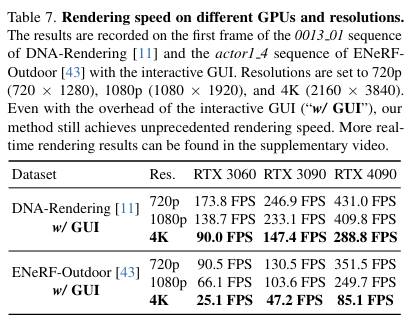

不同GPU和分辨率上的渲染速度本文还报告了在不同硬件（RTX 3060、3090 和 4090）以及不同分辨率（720p、1080p 和 4K（2160p））上的渲染速度（见表 7）。这里报告的渲染速度包含了交互式 GUI 的开销（“w/ GUI”），因此略低于报告的速度。4K4D 即使在使用普通硬件渲染 4K（2160p）图像时也能实现实时渲染，如表中所示。

结论与讨论

本文提出了一种基于神经点云的表示方法，称为4K4D，用于实时渲染4K分辨率的动态3D场景。在4D特征网格上构建了4K4D，以自然地规范化点，并开发了一种新颖的混合外观模型，用于高质量渲染。此外，本文开发了一种可微分深度剥离算法，利用硬件光栅化流水线有效优化和高效渲染所提出的模型。在实验中，展示了4K4D不仅实现了最先进的渲染质量，而且在渲染速度上表现出了超过30倍的提升（在RTX 3090上，1080p分辨率超过200FPS）。

然而，本文的方法仍然存在一些局限性。4K4D无法生成跨帧的点对应关系，这对于某些下游任务至关重要。此外，4K4D的存储成本随视频帧数线性增加，因此在建模长体积视频时会面临困难。如何建模点对应关系和减少长视频的存储成本，可能是未来研究中的两个有趣问题。

参考文献

[1] 4K4D: Real-Time 4D View Synthesis at 4K Resolution
