这里简要解析了一下SGLang v0.4版本中针对DeepSeek模型引入的MLA Data Parallelism Attention优化。这个优化可以通过Data Parallelism的方式共享KV Head来避免在每个TP Worker中都重复计算KV Head，这对于DeepSeek 系列模型来说非常有用，因为它的MLA KV Head无法使用TP的方式正常切分多个GPU中，所以只能在不同RANK上复制，但是因为启用了TP就会导致KV Cache的占用比MLA Data Parallelism Attention高TP倍，因为要计算TP次。大家如果对多节点的MLA Data Parallelism Attention实现感兴趣可以看 https://github.com/sgl-project/sglang/pull/2925 。
0x0. 前言
SGLang 在 v0.4 版本中针对 DeepSeek V2/V3/R1 引入了一个 Data Parallelism Attention 优化，这里尝试解读一下。原始的介绍见：https://lmsys.org/blog/2024-12-04-sglang-v0-4/#data-parallelism-attention-for-deepseek-models ，翻译一下这里的描述：
我们最常用的并行策略是张量并行。但是，对于某些模型，这可能不是最有效的策略。例如，DeepSeek 模型使用 MLA 机制，只有一个 KV 头。如果我们在 8 个 GPU 上使用张量并行，它将导致 KV 缓存的冗余和不必要的内存使用。
为了克服这个问题，我们为 DeepSeek 模型实现了数据并行 (DP) 的多头潜在注意 (MLA) 机制，以提高推理的吞吐量。通过对注意力组件采用 DP，我们可以大大减少 KV 缓存，从而允许使用更大的批量大小。在我们的 DP 注意力实现中，每个 DP worker都独立处理不同类型的批处理 (prefill、decode、idle)，然后将注意力处理后的数据在所有worker之间 all-gather，以便在 Mixture-of-Experts (MoE) 层中使用。最后，在 MoE 层中处理完毕后，数据将被重新分配回每个worker。下图展示了这个想法。
如果你看这个描述还没有理解到或者不太清楚怎么实现，你可以继续阅读本文的剩下部分。MLA Data Parallelism Attention 在单节点上的的核心实现由 https://github.com/sgl-project/sglang/pull/1970 这个PR完成，我下面就以高到低的视角来理解下这个feature对应的工程实现。
0x1. 模型实现上的改动
我这里把SGLang DeepSeek 的模型实现精简了一下，只留下和使用MLA DP Attention相关的逻辑，这样可以快速看出MLA DP Attention相比于普通的张量并行模式的核心改动。
class DeepseekV2AttentionMLA(nn.Module):
"""DeepSeek V2模型的多头注意力层，支持MLA(Memory-Latency-Aware)优化和数据并行。
该模块实现了两种并行策略:
1. Data Parallel (DP): 使用ReplicatedLinear层，每个设备都有完整的参数副本
2. Tensor Parallel (TP): 使用ColumnParallelLinear和RowParallelLinear层，在设备间分片参数
"""
def __init__(
self,
config: PretrainedConfig,
hidden_size: int, # 隐藏层维度
num_heads: int, # 注意力头数量
qk_nope_head_dim: int, # 不使用旋转位置编码的Q/K头维度
qk_rope_head_dim: int, # 使用旋转位置编码的Q/K头维度
v_head_dim: int, # V头维度
q_lora_rank: int, # Q矩阵的LoRA秩
kv_lora_rank: int, # KV矩阵的LoRA秩
rope_theta: float = 10000, # RoPE位置编码的theta参数
rope_scaling: Optional[Dict[str, Any]] = None, # RoPE缩放配置
max_position_embeddings: int = 8192, # 最大位置编码长度
quant_config: Optional[QuantizationConfig] = None, # 量化配置
layer_id=None, # 层ID
use_dp=False, # 是否使用数据并行
) -> None:
super().__init__()
self.layer_id = layer_id
self.hidden_size = hidden_size
self.qk_nope_head_dim = qk_nope_head_dim
self.qk_rope_head_dim = qk_rope_head_dim
self.qk_head_dim = qk_nope_head_dim + qk_rope_head_dim
self.v_head_dim = v_head_dim
self.q_lora_rank = q_lora_rank
self.kv_lora_rank = kv_lora_rank
self.num_heads = num_heads
# 获取张量并行的世界大小
tp_size = get_tensor_model_parallel_world_size()
assert num_heads % tp_size == 0
# 如果使用DP，则每个设备使用所有头；否则在设备间分片
self.num_local_heads = num_heads if use_dp else num_heads // tp_size
if use_dp:
# 数据并行模式：使用ReplicatedLinear，每个设备都有完整的参数副本
if self.q_lora_rank is not None:
# 使用LoRA时的Q投影
self.q_a_proj = ReplicatedLinear(
self.hidden_size,
self.q_lora_rank,
bias=False,
quant_config=quant_config,
)
self.q_a_layernorm = RMSNorm(self.q_lora_rank, eps=config.rms_norm_eps)
self.q_b_proj = ReplicatedLinear(
q_lora_rank,
self.num_heads * self.qk_head_dim,
bias=False,
quant_config=quant_config,
)
else:
# 不使用LoRA时的Q投影
self.q_proj = ReplicatedLinear(
self.hidden_size,
self.num_heads * self.qk_head_dim,
bias=False,
quant_config=quant_config,
)
# KV和输出投影
self.kv_b_proj = ReplicatedLinear(
self.kv_lora_rank,
self.num_heads * (self.qk_nope_head_dim + self.v_head_dim),
bias=False,
quant_config=quant_config,
)
self.o_proj = ReplicatedLinear(
self.num_heads * self.v_head_dim,
self.hidden_size,
bias=False,
quant_config=quant_config,
)
else:
# 张量并行模式：使用ColumnParallelLinear和RowParallelLinear在设备间分片参数
if self.q_lora_rank is not None:
self.q_a_proj = ReplicatedLinear(
self.hidden_size,
self.q_lora_rank,
bias=False,
quant_config=quant_config,
)
self.q_a_layernorm = RMSNorm(self.q_lora_rank, eps=config.rms_norm_eps)
self.q_b_proj = ColumnParallelLinear(
q_lora_rank,
self.num_heads * self.qk_head_dim,
bias=False,
quant_config=quant_config,
)
else:
self.q_proj = ColumnParallelLinear(
self.hidden_size,
self.num_heads * self.qk_head_dim,
bias=False,
quant_config=quant_config,
)
self.kv_b_proj = ColumnParallelLinear(
self.kv_lora_rank,
self.num_heads * (self.qk_nope_head_dim + self.v_head_dim),
bias=False,
quant_config=quant_config,
)
self.o_proj = RowParallelLinear(
self.num_heads * self.v_head_dim,
self.hidden_size,
bias=False,
quant_config=quant_config,
)
def all_gather(
input_tensor: torch.Tensor, forward_batch: ForwardBatch, rank, world_size, group
):
"""在数据并行模式下收集并同步各个设备上的张量。
Args:
input_tensor: 输入张量
forward_batch: 前向计算批次信息
rank: 当前设备的rank
world_size: 并行设备总数
group: 通信组
Returns:
tuple: (gathered_tensors, start_index, end_index)
- gathered_tensors: 收集到的所有设备的张量
- start_index: 当前设备数据的起始索引
- end_index: 当前设备数据的结束索引
"""
if world_size == 1:
return input_tensor
# 获取每个设备的token数量
all_lens = forward_batch.global_num_tokens
max_len = max(forward_batch.global_num_tokens)
# 对输入张量进行填充，使其长度达到max_len
padded_tensor = torch.nn.functional.pad(
input_tensor, (0, 0, 0, max_len - input_tensor.shape[0])
)
# 使用all_gather收集所有设备的张量
torch.distributed.all_gather_into_tensor(
forward_batch.gathered_buffer, padded_tensor, group=group
)
# 将收集到的张量按实际长度拼接
gathered_tensors = torch.concat(
[
forward_batch.gathered_buffer[i * max_len : i * max_len + all_lens[i]]
for i in range(world_size)
]
)
# 计算当前设备数据的起始和结束索引
start_index = 0 if rank == 0 else sum(all_lens[:rank])
end_index = start_index + all_lens[rank]
return gathered_tensors, start_index, end_index
class DeepseekV2DecoderLayer(nn.Module):
"""DeepSeek V2模型的解码器层，支持数据并行注意力机制。"""
def __init__(
self,
config: PretrainedConfig,
layer_id: int,
quant_config: Optional[QuantizationConfig] = None,
) -> None:
super().__init__()
self.hidden_size = config.hidden_size
# 根据配置决定是否启用数据并行注意力
self.enable_dp_attention = (
not global_server_args_dict["disable_mla"]
and global_server_args_dict["enable_dp_attention"]
)
if self.enable_dp_attention:
# 初始化数据并行相关的参数
self.tp_rank = get_tensor_model_parallel_rank()
self.tp_size = get_tensor_model_parallel_world_size()
self.tp_group = get_tp_group().device_group
def forward(
self,
positions: torch.Tensor,
hidden_states: torch.Tensor,
forward_batch: ForwardBatch,
residual: Optional[torch.Tensor],
) -> torch.Tensor:
# 数据并行模式下的前向计算
if self.enable_dp_attention:
# 收集所有设备的隐藏状态
hidden_states, start_idx, end_idx = all_gather(
hidden_states, forward_batch, self.tp_rank, self.tp_size, self.tp_group
)
# 执行Fused MoE MLP计算
hidden_states = self.mlp(hidden_states)
# 提取当前设备对应的部分
hidden_states = hidden_states[start_idx:end_idx]
return hidden_states, residual
class DeepseekV2ForCausalLM(nn.Module):
"""DeepSeek V2因果语言模型，支持数据并行和张量并行两种模式。"""
def __init__(
self,
config: PretrainedConfig,
quant_config: Optional[QuantizationConfig] = None,
) -> None:
super().__init__()
self.config = config
self.quant_config = quant_config
self.model = DeepseekV2Model(config, quant_config)
if global_server_args_dict["enable_dp_attention"]:
# 数据并行模式：使用ReplicatedLinear作为语言模型头
self.lm_head = ReplicatedLinear(
config.hidden_size,
config.vocab_size,
bias=False,
)
# 跳过all_gather操作的LogitsProcessor
self.logits_processor = LogitsProcessor(config, skip_all_gather=True)
else:
# 张量并行模式：使用ParallelLMHead
self.lm_head = ParallelLMHead(
config.vocab_size, config.hidden_size, quant_config=quant_config
)
self.logits_processor = LogitsProcessor(config)
从这个模型实现代码可以看到SGLang中针对DeepSeek模型的Data Parallelism Attention优化主要解决了模型在使用MLA Attention时KV缓存冗余的问题。该优化通过将传统的张量并行(TP)改为数据并行(DP)的方式来实现：在DeepseekV2AttentionMLA类中支持使用ReplicatedLinear层进行完整参数复制的DP模式和使用ColumnParallelLinear/RowParallelLinear层进行参数分片的TP模式；通过all_gather函数实现DP worker间的数据同步，使得每个worker可以独立处理不同类型的批处理，然后在MoE层处理完后重新分配数据。这种并行策略的改变不仅减少了KV缓存的内存占用，还支持了更大的批处理大小，从而提高了模型的推理吞吐量。
在上面的all_gather实现中，我们发现forward_batch（ForwardBatch类型）维护了global_num_tokens和gathered_buffer两个成员变量来辅助我们在Fused MoE Layer之前做allgather以及计算完Fused MoE之后再Split。
接下来就关注一下和Data Parallelism Attention优化相关的更底层的改动，包括managers 和 model_executor 两大方面。实际上涉及到的改动包括SGLang的TPModelWorker(https://github.com/sgl-project/sglang/blob/main/python/sglang/srt/managers/tp_worker.py) 和 ModelRunner(https://github.com/sgl-project/sglang/blob/main/python/sglang/srt/model_executor/model_runner.py) 两个部分，当然还有负责TpModelWorker调度相关的Scheduler部分也做了对应修改，但改的东西其实不多，下面分点看一下。
对SGLang组件没有了解的读者可以阅读一下这个仓库SGLang相关的优秀材料：https://github.com/zhaochenyang20/Awesome-ML-SYS-Tutorial/tree/main/sglang/sglang-worker ，会对理解组件之间的关系以及定位自己想看的功能的位置有帮助。
0x2. model_executor 的改动

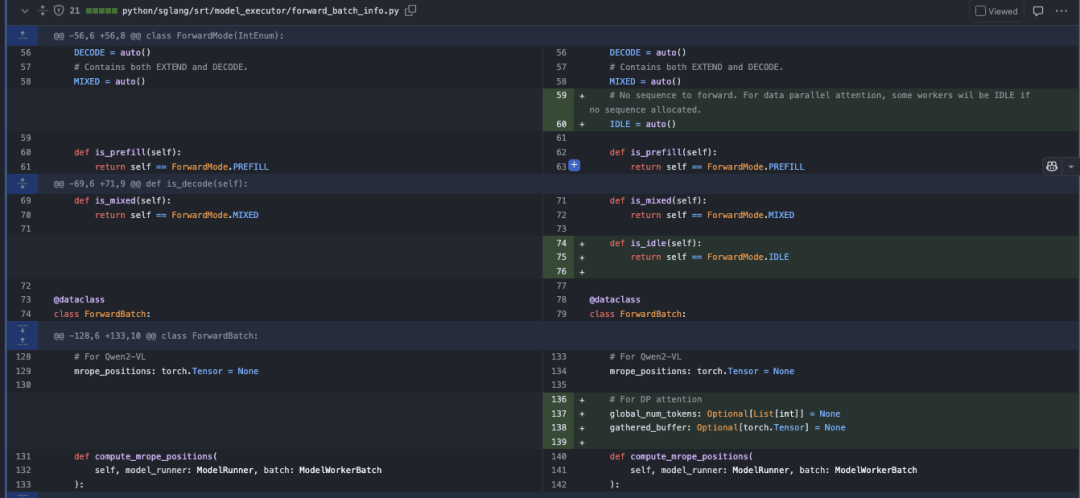

python/sglang/srt/model_executor/forward_batch_info.py 的改动
首先，这里在ForwardMode类新增了一个新的模式IDLE，用于数据并行注意力机制。注释说明当某些worker没有序列做forward时，worker将处于IDLE状态（可以看文章开头那个图）。
接着，在ForwardBatch中增加了数据并行注意力相关的成员变量：
-
global_num_tokens: 类型为Optional[List[int]]，初始值为None -
gathered_buffer: 类型为Optional[torch.Tensor]，初始值为None

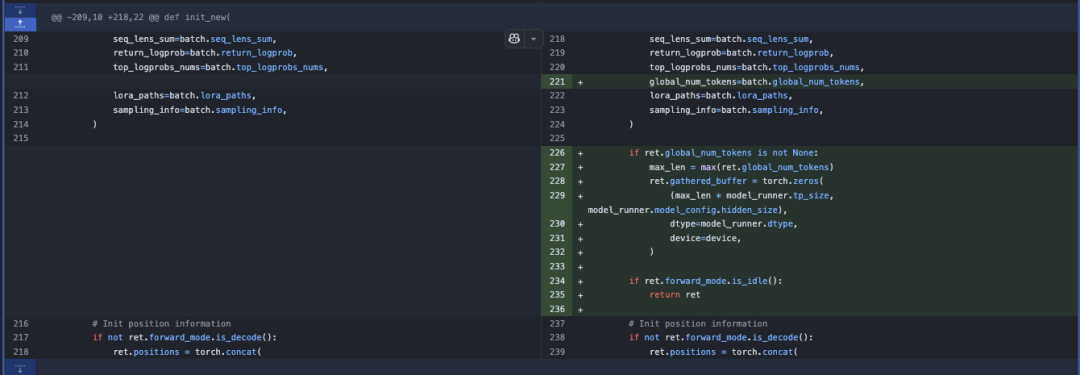

最后，是对于compute_erope_positions方法的改动：当global_num_tokens不为None时，计算最大长度max_len = max(ret.global_num_tokens)；创建一个新的gathered_buffer张量，使用torch.zeros初始化设置张量的属性，包括size、dtype和device等。增加了对forward_mode.is_idle()的判断，如果是IDLE模式则直接返回ret。

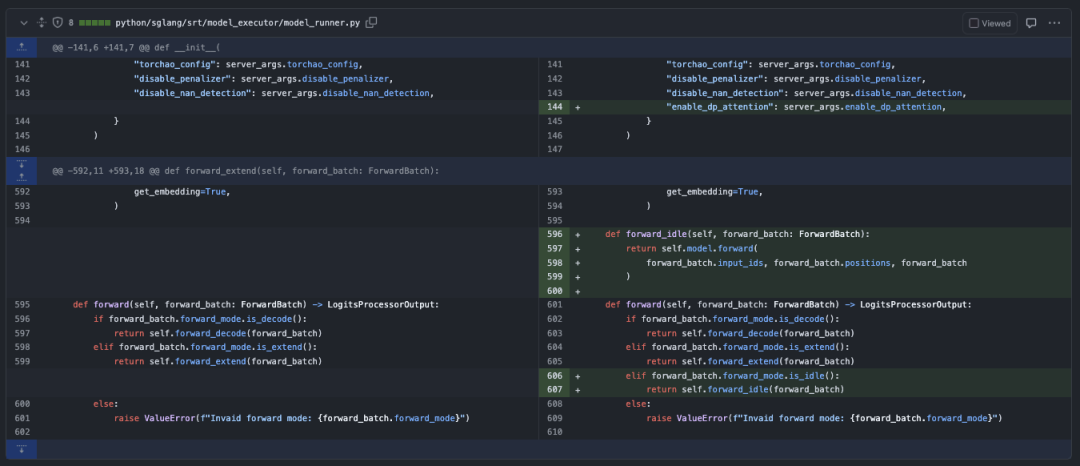

python/sglang/srt/model_executor/model_runner.py 的改动
这里只是增加了对idel模式的判断。
0x3. managers 的改动
这里主要改动的地方就是scheduler相关和data_parallel_controller，分别浏览一下。

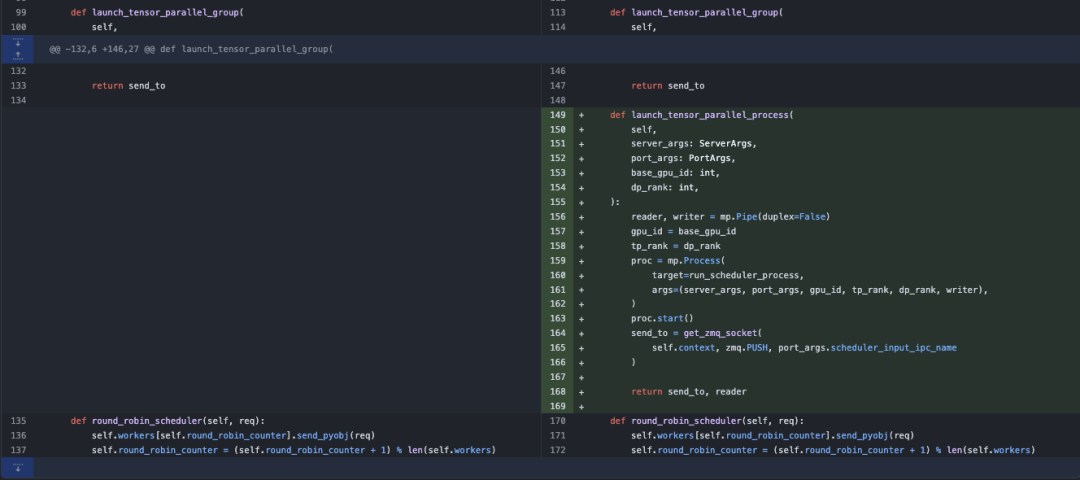

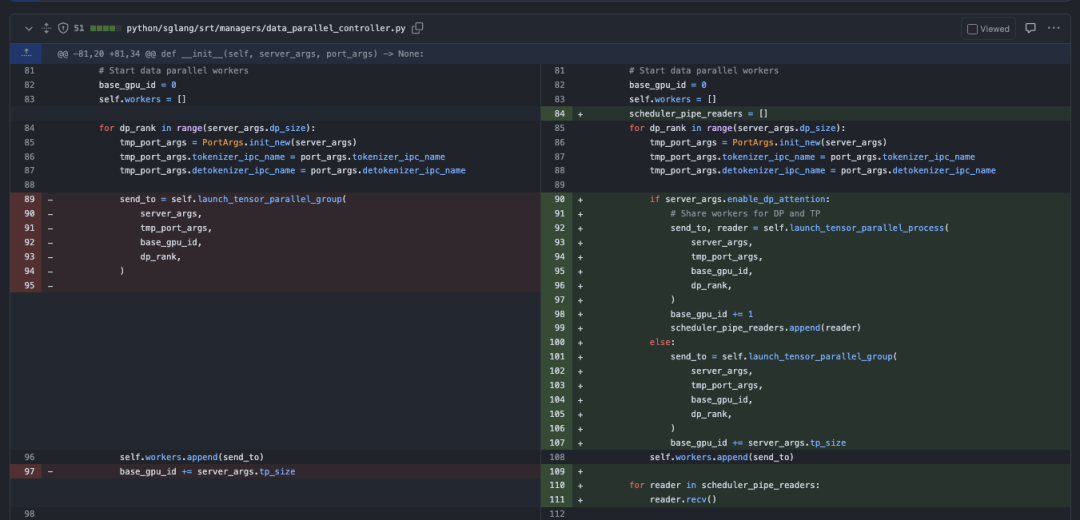

python/sglang/srt/managers/data_parallel_controller.py 的改动
从修改的流程来看，首先最外面的循环为每个数据并行(DP)等级创建一个专门的进程，这些进程同时处理数据并行和张量并行的计算。然后，每个进程被分配一个唯一的GPU（通过base_gpu_id递增实现）确保不同的数据并行rank使用不同的GPU资源。在通信上，使用mp.Pipe建立进程间的通信管道，并使用ZMQ套接字进行消息传递，最后所有reader都被收集到scheduler_pipe_readers列表中，用于后续的通信。

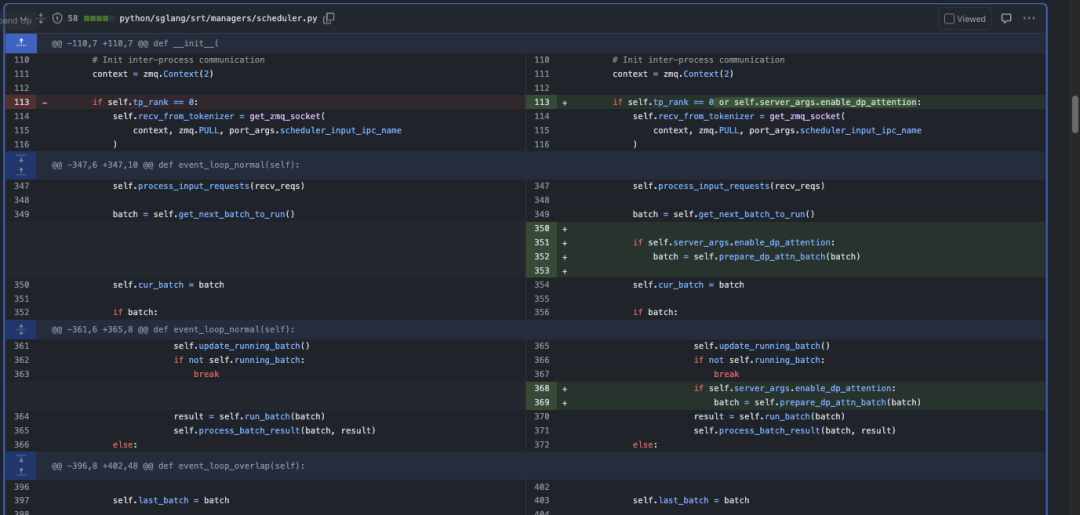

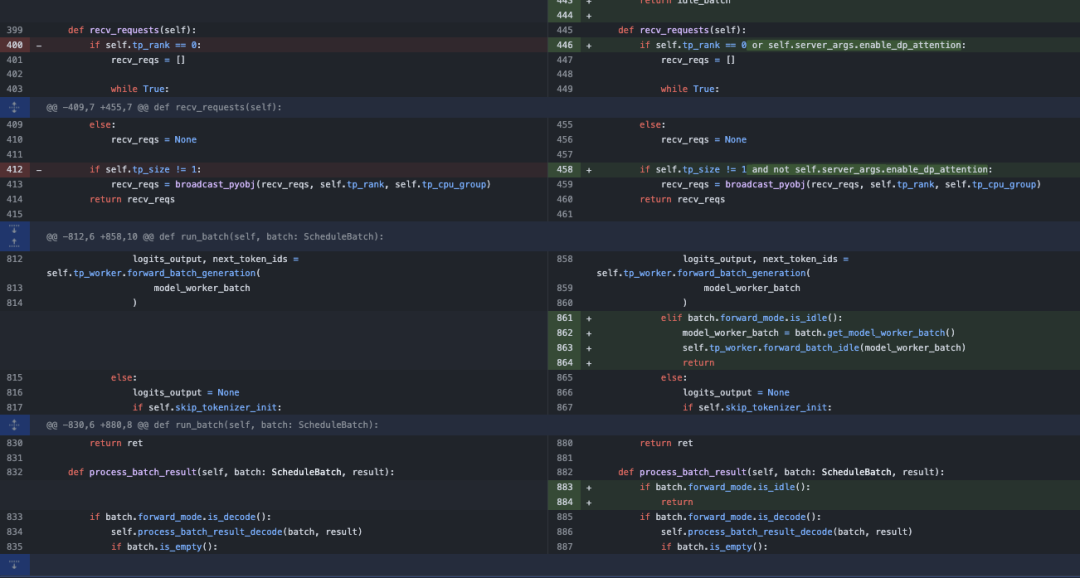

python/sglang/srt/managers/scheduler.py 的改动

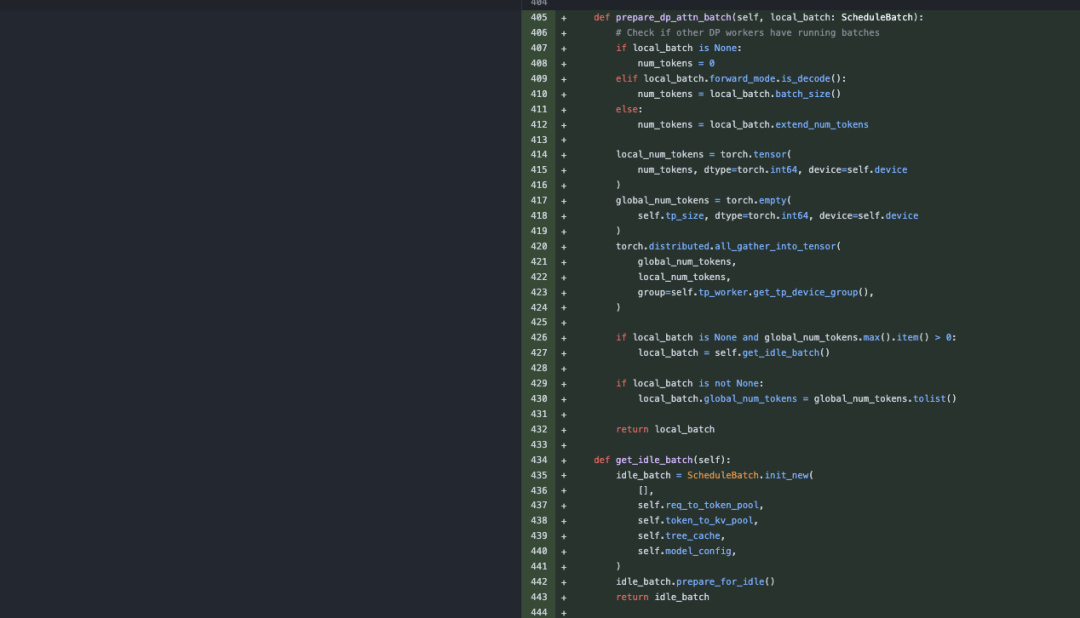

这里需要关注的是新增的prepare_dp_attn_batch函数，它用来对每个DP worker的local_num_tokens进行allgather通信获得global_num_tokens，最后这个信息将用于我们在第一节提到在Fused MoE层之后把数据重新split开。
def prepare_dp_attn_batch(self, local_batch: ScheduleBatch):
# Check if other DP workers have running batches
if local_batch is None:
num_tokens = 0
elif local_batch.forward_mode.is_decode():
num_tokens = local_batch.batch_size()
else:
num_tokens = local_batch.extend_num_tokens
local_num_tokens = torch.tensor(
num_tokens, dtype=torch.int64, device=self.device
)
global_num_tokens = torch.empty(
self.tp_size, dtype=torch.int64, device=self.device
)
torch.distributed.all_gather_into_tensor(
global_num_tokens,
local_num_tokens,
group=self.tp_worker.get_tp_device_group(),
)
if local_batch is None and global_num_tokens.max().item() > 0:
local_batch = self.get_idle_batch()
if local_batch is not None:
local_batch.global_num_tokens = global_num_tokens.tolist()
return local_batch
0x4. 扩展
上面介绍的是单节点的原理和实现，如果要将这个Feature扩展到多个节点实现会比较复杂，x-AI的contributor在 https://github.com/sgl-project/sglang/pull/2925 实现了DP Attention的多节点扩展，目前在DeepSeek V3/R1等模型的多节点部署中都可以顺利开启这个优化。感兴趣的读者可以自行阅读和研究多节点实现这部分。
0x5. 总结
这里简要解析了一下SGLang v0.4版本中针对DeepSeek模型引入的MLA Data Parallelism Attention优化。这个优化可以通过Data Parallelism的方式共享KV Head来避免在每个TP Worker中都重复计算KV Head，这对于DeepSeek 系列模型来说非常有用，因为它的MLA KV Head无法使用TP的方式正常切分多个GPU中，所以只能在不同RANK上复制，但是因为启用了TP就会导致KV Cache的占用比MLA Data Parallelism Attention高TP倍，因为要计算TP次。大家如果对多节点的MLA Data Parallelism Attention实现感兴趣可以看 https://github.com/sgl-project/sglang/pull/2925 。
