原始地址为：https://veitner.bearblog.dev/load-and-store-matrices-efficently-with-ptx-instructions/
本文实验cuda代码见：https://github.com/simveit/load_and_store
使用PTX指令更高效地加载和存储矩阵
ldmatrix
从PTX文档(https://docs.nvidia.com/cuda/parallel-thread-execution/#warp-level-matrix-instructions-ldmatrix)中我们可以看到,ldmatrix可以用于从共享内存中集体加载一个或多个矩阵,以供mma指令使用。
指令格式如下
ldmatrix.sync.aligned.shape.num{.trans}{.ss}.type r, [p];
ldmatrix.sync.aligned.m8n16.num{.ss}.dst_fmt.src_fmt r, [p];
ldmatrix.sync.aligned.m16n16.num.trans{.ss}.dst_fmt.src_fmt r, [p];
.shape = {.m8n8, .m16n16};
.num = {.x1, .x2, .x4};
.ss = {.shared{::cta}};
.type = {.b16, .b8};
.dst_fmt = { .b8x16 };
.src_fmt = { .b6x16_p32, .b4x16_p64 };
该指令将从.shared空间集体加载一个或多个矩阵到寄存器中。
-
p: 在.shared空间中的地址操作数 -
r: 目标寄存器 -
shape: 加载矩阵的形状 -
num: 加载1、2或4个矩阵

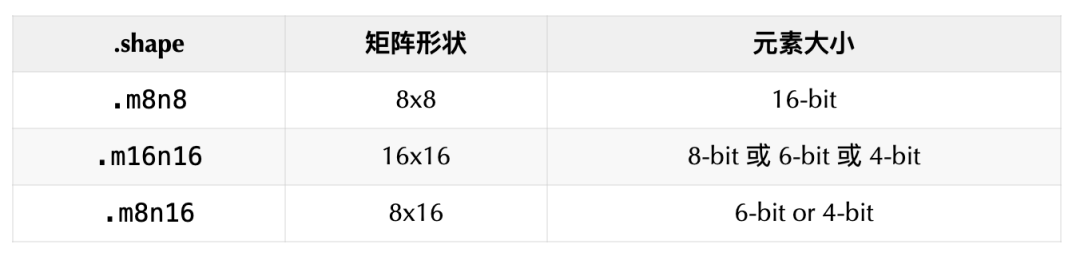

可能的数据类型如下：
注意，目前只有sm_100及更高版本的GPU支持m16n16和m8n16的形状。由于我目前没有访问权限，我们将专注于m8n8指令。

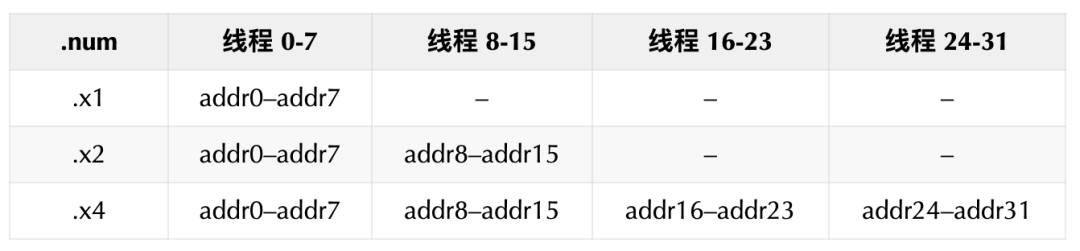

下表显示了每个线程组负责哪些矩阵。每个地址对应矩阵中的一行。每个"线程组"（即0-7、8-15、16-23和24-31）加载一个单独的矩阵。连续的行应该在内存中连续存储。

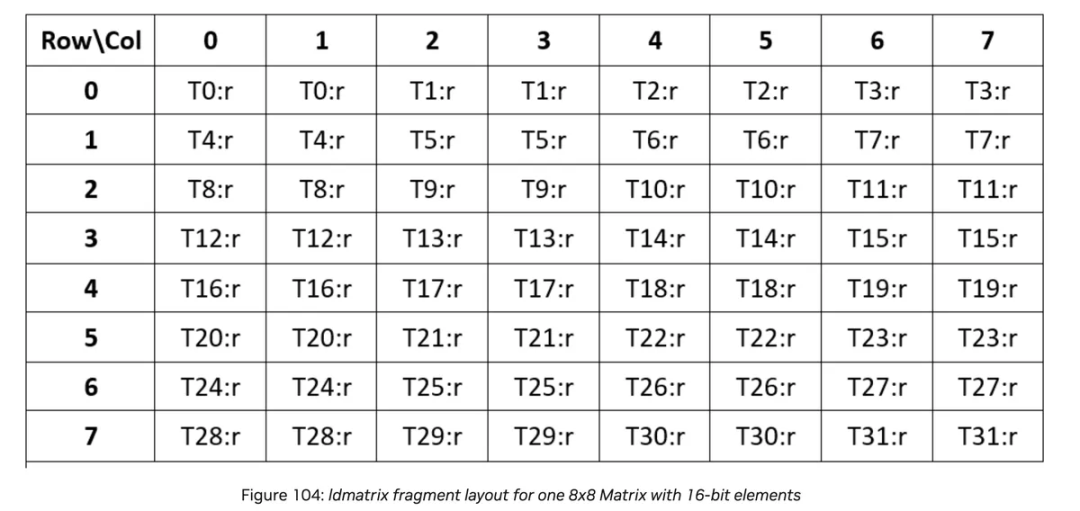

下图展示了使用ldmatrix加载的8x8矩阵的fragment布局：
// 使用64位地址加载一个8x8矩阵
.reg .b64 addr;
.reg .b32 d;
ldmatrix.sync.aligned.m8n8.x1.shared::cta.b16 {d}, [addr];
// 加载两个8x8矩阵，以列主格式
.reg .b64 addr;
.reg .b32 d<2>;
ldmatrix.sync.aligned.m8n8.x2.trans.shared.b16 {d0, d1}, [addr];
// 加载四个8x8矩阵
.reg .b64 addr;
.reg .b32 d<4>;
ldmatrix.sync.aligned.m8n8.x4.b16 {d0, d1, d2, d3}, [addr];
实现
如上所述，指针应该位于.shared空间中。有多种方法将通用指针转换为.shared空间。最简单的方法如下(https://forums.developer.nvidia.com/t/problem-about-ptx-instruction-cp-async-ca-shared-global/224219/2):
size_t asl = __cvta_generic_to_shared(smem+threadIdx.x);
我们也可以使用内联汇编：
asmvolatile(".reg .u64 smem_ptr64; cvta.to.shared.u64 smem_ptr64, %0;n" :: "l"(smem+threadIdx.x));
或者像这样：
asmvolatile(".reg .u64 smem_ptr64; cvta.to.shared.u64 smem_ptr64, %0;n" :: "l"(smem+threadIdx.x));
asmvolatile(".reg .u32 smem_ptr32; cvt.u32.u64 smem_ptr32, smem_ptr64;n" ::);
我们也可以参考CUTLASS库(https://github.com/NVIDIA/cutlass/blob/ad7b2f5e84fcfa124cb02b91d5bd26d238c0459e/include/cute/arch/copy_sm75.hpp#L39)来获取实现思路。从这里开始,实现就比较直接了:
#include<cstdint>
#include<iostream>
// 定义一个设备端内联函数，用于从共享内存加载8x8矩阵
// d0: 输出参数，用于存储加载的数据
// address: 输入参数，共享内存中的地址
__device__ __forceinline__ voidldmatrix_sync_aligned_m8n8_x1_b16(
uint32_t &d0, constuint32_t &address){
// 使用内联PTX汇编指令加载矩阵
// ldmatrix.sync.aligned.m8n8.x1.shared.b16: 同步加载8x8矩阵，每个元素16位
// {%0}: 输出寄存器，存储加载的数据
// [%1]: 输入寄存器，指定共享内存地址
asmvolatile("ldmatrix.sync.aligned.m8n8.x1.shared.b16 {%0}, [%1];"
: "=r"(d0) // 输出约束，表示d0是一个输出寄存器
: "r"(address)); // 输入约束，表示address是一个输入寄存器
}
// CUDA核函数，用于演示矩阵加载
__global__ voidldmatrix(uint16_t *value){
// 定义共享内存大小
constexprint N = 64;
// 声明共享内存数组
__shared__ uint16_t smem[N];
// 获取当前线程ID
auto tid = threadIdx.x;
// 计算行偏移量：每个线程负责8个元素，所以乘以8
constuint32_t offset_rows = sizeof(uint16_t) * (tid % 8) * 8;
// 计算最终地址：共享内存基址 + 行偏移
constuint32_t address = __cvta_generic_to_shared(smem) + offset_rows;
// 初始化共享内存
for (uint32_t i = tid; i < N; i += blockDim.x) {
smem[i] = i;
}
// 同步所有线程，确保共享内存初始化完成
__syncthreads();
// 声明用于存储加载数据的变量
uint32_t frag;
// 调用矩阵加载函数
ldmatrix_sync_aligned_m8n8_x1_b16(frag, address);
// 再次同步，确保所有线程都完成加载
__syncthreads();
// 从32位数据中提取两个16位值
// 提取低16位
uint16_t number1 = static_cast<uint16_t>(frag & 0xFFFF);
// 提取高16位
uint16_t number2 = static_cast<uint16_t>((frag >> 16) & 0xFFFF);
// 打印结果
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid]), (int)number1,
(int)number2);
}
// 主函数
intmain(){
// 声明设备端指针
uint16_t *d_value;
// 分配设备内存
cudaMalloc(&d_value, sizeof(uint16_t));
// 启动核函数，使用1个块，32个线程
ldmatrix<<<1, 32>>>(d_value);
// 等待设备完成
cudaDeviceSynchronize();
// 释放设备内存
cudaFree(d_value);
return0;
}
注意，根据上表，线程0-7需要对应于前8行的地址：
constuint32_t offset_rows = sizeof(uint16_t) * (tid % 8) * 8;
constuint32_t address = __cvta_generic_to_shared(smem) + offset_rows;
我们将在加载时传递地址和fragment。注意，每个fragment有32bit，我们可以通过先使用全16位掩码来提取最后16位，然后右移并再次执行相同的操作来提取前16位来输出加载的fragment。
0 -> 0 0 1
1 -> 2 2 3
2 -> 4 4 5
3 -> 6 6 7
4 -> 8 8 9
5 -> 10 10 11
6 -> 12 12 13
7 -> 14 14 15
8 -> 16 16 17
9 -> 18 18 19
10 -> 20 20 21
11 -> 22 22 23
12 -> 24 24 25
13 -> 26 26 27
14 -> 28 28 29
15 -> 30 30 31
16 -> 32 32 33
17 -> 34 34 35
18 -> 36 36 37
19 -> 38 38 39
20 -> 40 40 41
21 -> 42 42 43
22 -> 44 44 45
23 -> 46 46 47
24 -> 48 48 49
25 -> 50 50 51
26 -> 52 52 53
27 -> 54 54 55
28 -> 56 56 57
29 -> 58 58 59
30 -> 60 60 61
31 -> 62 62 63
我们可以看到每个寄存器包含两个值。

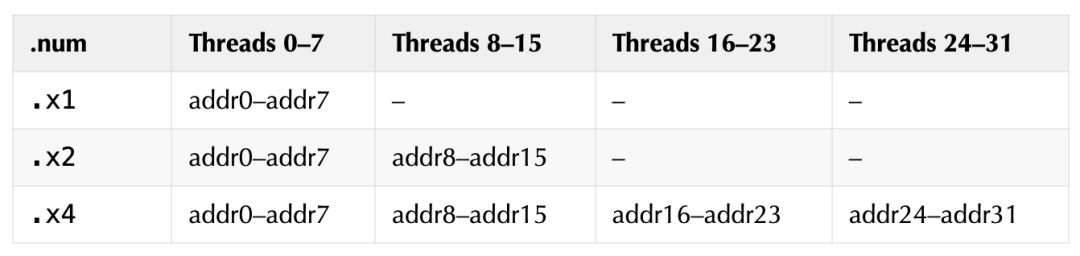

我们可以在一个warp中同时写入两个矩阵。我们需要考虑到地址是按线程组提供的:
使用x2的ldmatrix语法如下所示
__device__ __forceinline__ voidldmatrix_sync_aligned_m8n8_x2_b16(
uint32_t &d0, uint32_t &d1, constuint32_t &address){
asmvolatile("ldmatrix.sync.aligned.m8n8.x2.shared.b16 {%0, %1}, [%2];"
: "=r"(d0), "=r"(d1)
: "r"(address));
}
注意，现在我们写入32bit fragment。我们可以将这个包装成一个kernel:
__global__ voidldmatrix(uint16_t *value){
constexprint N = 64;
__shared__ uint16_t smem[2 * N];
auto tid = threadIdx.x;
constuint32_t offset_rows = sizeof(uint16_t) * (tid % 8) * 8;
constuint32_t offset_matrix = sizeof(uint16_t) * ((tid / 8) % 2) * 64;
constuint32_t offset = offset_rows + offset_matrix;
constuint32_t address = __cvta_generic_to_shared(smem) + offset;
for (uint32_t i = tid; i < N; i += blockDim.x) {
smem[i] = i;
smem[i + 64] = i + 64;
}
__syncthreads();
uint32_t frag1;
uint32_t frag2;
ldmatrix_sync_aligned_m8n8_x2_b16(frag1, frag2, address);
__syncthreads();
uint16_t number1 = static_cast<uint16_t>(frag1 & 0xFFFF);
uint16_t number2 = static_cast<uint16_t>((frag1 >> 16) & 0xFFFF);
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid]), (int)number1,
(int)number2);
}
计算地址的逻辑如下:
constuint32_t offset_rows = sizeof(uint16_t) * (tid % 8) * 8;
constuint32_t offset_matrix = sizeof(uint16_t) * ((tid / 8) % 2) * 64;
constuint32_t offset = offset_rows + offset_matrix;
constuint32_t address = __cvta_generic_to_shared(smem) + offset;
我们需要计算行偏移和矩阵偏移。前8个线程提供第一个矩阵的地址。接下来的8个线程提供第二个矩阵的地址。
我们可以非常相似地加载4个8x8矩阵。语法如下:
__device__ __forceinline__ voidldmatrix_sync_aligned_m8n8_x2_b16(
uint32_t &d0, uint32_t &d1, uint32_t &d2, uint32_t &d3,
constuint32_t &address){
asmvolatile(
"ldmatrix.sync.aligned.m8n8.x4.shared.b16 {%0, %1, %2, %3}, [%4];"
: "=r"(d0), "=r"(d1), "=r"(d2), "=r"(d3)
: "r"(address));
}
完整的kernel如下所示:
__global__ voidldmatrix(uint16_t *value){
constexprint N = 64;
__shared__ uint16_t smem[4 * N];
auto tid = threadIdx.x;
constuint32_t offset_rows = sizeof(uint16_t) * (tid % 8) * 8;
constuint32_t offset_matrix = sizeof(uint16_t) * ((tid / 8) % 4) * 64;
constuint32_t offset = offset_rows + offset_matrix;
constuint32_t address = __cvta_generic_to_shared(smem) + offset;
for (uint32_t i = tid; i < N; i += blockDim.x) {
smem[i] = i;
smem[i + 64] = i + 64;
smem[i + 128] = i + 128;
smem[i + 192] = i + 192;
}
__syncthreads();
uint32_t frag1;
uint32_t frag2;
uint32_t frag3;
uint32_t frag4;
ldmatrix_sync_aligned_m8n8_x2_b16(frag1, frag2, frag3, frag4, address);
__syncthreads();
uint16_t number1 = static_cast<uint16_t>(frag1 & 0xFFFF);
uint16_t number2 = static_cast<uint16_t>((frag1 >> 16) & 0xFFFF);
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid]), (int)number1,
(int)number2);
uint16_t number3 = static_cast<uint16_t>(frag2 & 0xFFFF);
uint16_t number4 = static_cast<uint16_t>((frag2 >> 16) & 0xFFFF);
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid + 64]), (int)number3,
(int)number4);
uint16_t number5 = static_cast<uint16_t>(frag3 & 0xFFFF);
uint16_t number6 = static_cast<uint16_t>((frag3 >> 16) & 0xFFFF);
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid + 128]),
(int)number5, (int)number6);
uint16_t number7 = static_cast<uint16_t>(frag4 & 0xFFFF);
uint16_t number8 = static_cast<uint16_t>((frag4 >> 16) & 0xFFFF);
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid + 192]),
(int)number7, (int)number8);
}

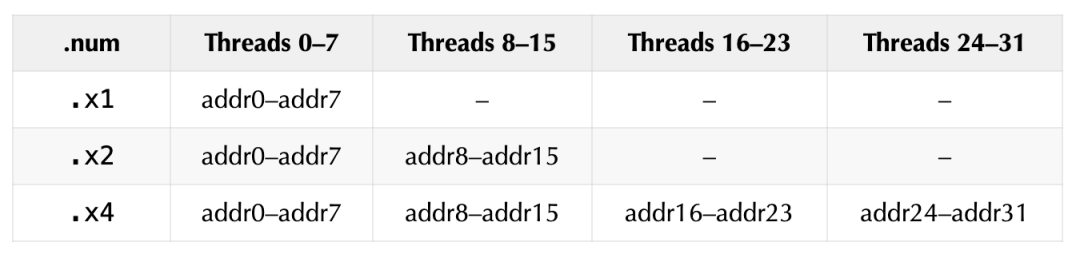

地址计算类似。我们再次有8个线程组，每个线程组提供4个矩阵的8行地址，因此总共32个线程在warp中提供地址。
constuint32_t offset_rows = sizeof(uint16_t) * (tid % 8) * 8;
constuint32_t offset_matrix = sizeof(uint16_t) * ((tid / 8) % 4) * 64;
constuint32_t offset = offset_rows + offset_matrix;
constuint32_t address = __cvta_generic_to_shared(smem) + offset;
每个kernel可以像这样调用:
intmain(){
uint16_t *d_value;
cudaMalloc(&d_value, sizeof(uint16_t));
ldmatrix<<<1, 32>>>(d_value);
cudaDeviceSynchronize();
cudaFree(d_value);
return0;
}
stmatrix
stmatrix是一个PTX指令，用于将一个或多个矩阵集体存储到共享内存中。
stmatrix.sync.aligned.shape.num{.trans}{.ss}.type [p], r;
.shape = {.m8n8, .m16n8};
.num = {.x1, .x2, .x4};
.ss = {.shared{::cta}};
.type = {.b16, .b8};
如你所见，指令与ldmatrix类似。.m8n8在Hopper中可用，m16n8在Blackwell GPU中可用。
地址的提供方式与上面相同。这次我们提供地址来知道提供寄存器(s)的内容存储到哪个位置。
实现
一旦我们正确理解了上面的ldmatrix指令，实现并不困难。请确保您理解了上面的代码，然后再继续阅读。
下面的代码给出了一个简单的PTX指令包装器，并存储一个8x8矩阵。
__device__ __forceinline__ voidstmatrix_sync_aligned_m8n8_x1_b16(
uint32_t &d0, constuint32_t &address){
asmvolatile(
"stmatrix.sync.aligned.x1.m8n8.shared.b16 [%0], {%1};n" ::"r"(address),
"r"(d0));
}
我们可以将这个包装成一个kernel:
__global__ voidstmatrix(uint16_t *value){
constexprint N = 64;
__shared__ uint16_t smem[N];
auto tid = threadIdx.x;
constuint32_t offset_rows = sizeof(uint16_t) * (tid % 8) * 8;
constuint32_t address = __cvta_generic_to_shared(smem) + offset_rows;
uint32_t frag = 0x00000000;
frag |= (tid * 2 + 0);
frag |= (tid * 2 + 1) << 16;
__syncthreads();
stmatrix_sync_aligned_m8n8_x1_b16(frag, address);
__syncthreads();
uint16_t number1 = static_cast<uint16_t>(frag & 0xFFFF);
uint16_t number2 = static_cast<uint16_t>((frag >> 16) & 0xFFFF);
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid]), (int)number1,
(int)number2);
}
大部分代码与上面类似。但这次我们定义一个fragment，并将其存储到共享内存中的地址。
下面的代码初始化一个32位无符号整数。我们将首先初始化前16位为2 * tid + 0，然后初始化最后16位为2 * tid + 1。这主要是为了与ldmatrix示例中的相同结果。
uint32_t frag = 0x00000000;
frag |= (tid * 2 + 0);
frag |= (tid * 2 + 1) << 16;
我们将片段存储到给定的地址。这将输出:
0 -> 0 0 1
1 -> 2 2 3
2 -> 4 4 5
3 -> 6 6 7
4 -> 8 8 9
5 -> 10 10 11
6 -> 12 12 13
7 -> 14 14 15
8 -> 16 16 17
9 -> 18 18 19
10 -> 20 20 21
11 -> 22 22 23
12 -> 24 24 25
13 -> 26 26 27
14 -> 28 28 29
15 -> 30 30 31
16 -> 32 32 33
17 -> 34 34 35
18 -> 36 36 37
19 -> 38 38 39
20 -> 40 40 41
21 -> 42 42 43
22 -> 44 44 45
23 -> 46 46 47
24 -> 48 48 49
25 -> 50 50 51
26 -> 52 52 53
27 -> 54 54 55
28 -> 56 56 57
29 -> 58 58 59
30 -> 60 60 61
31 -> 62 62 63
这证实了我们的实现与上面的ldmatrix操作相反。存储到2或4个矩阵的实现非常相似:
__device__ __forceinline__ voidstmatrix_sync_aligned_m8n8_x2_b16(
uint32_t &d0, uint32_t &d1, constuint32_t &address){
asmvolatile(
"stmatrix.sync.aligned.m8n8.x2.shared.b16 [%0], {%1, %2};" ::"r"(address),
"r"(d0), "r"(d1));
}
// CUDA核函数，用于演示矩阵存储
__global__ voidstmatrix(uint16_t *value){
// 定义共享内存大小
constexprint N = 64;
// 声明共享内存数组，大小为2*N以存储两个矩阵
__shared__ uint16_t smem[2 * N];
// 获取当前线程ID
auto tid = threadIdx.x;
// 计算行偏移量：每个线程负责8个元素，所以乘以8
constuint32_t offset_rows = sizeof(uint16_t) * (tid % 8) * 8;
// 计算矩阵偏移量：根据线程组(0-7或8-15)选择第一个或第二个矩阵
constuint32_t offset_matrix = sizeof(uint16_t) * ((tid / 8) % 2) * 64;
// 计算总偏移量
constuint32_t offset = offset_rows + offset_matrix;
// 计算最终地址：共享内存基址 + 总偏移
constuint32_t address = __cvta_generic_to_shared(smem) + offset;
// 初始化第一个数据片段
uint32_t frag1 = 0x00000000;
// 设置低16位为 2*tid
frag1 |= (tid * 2 + 0);
// 设置高16位为 2*tid+1
frag1 |= (tid * 2 + 1) << 16;
// 初始化第二个数据片段
uint32_t frag2 = 0x00000000;
// 设置低16位为 2*tid+64
frag2 |= (tid * 2 + 0 + 64);
// 设置高16位为 2*tid+65
frag2 |= (tid * 2 + 1 + 64) << 16;
// 同步所有线程，确保数据准备完成
__syncthreads();
// 调用矩阵存储函数，将两个片段写入共享内存
stmatrix_sync_aligned_m8n8_x2_b16(frag1, frag2, address);
// 再次同步，确保所有线程都完成存储
__syncthreads();
// 从第一个32位片段中提取两个16位值
uint16_t number1 = static_cast<uint16_t>(frag1 & 0xFFFF); // 提取低16位
uint16_t number2 = static_cast<uint16_t>((frag1 >> 16) & 0xFFFF); // 提取高16位
// 打印第一个矩阵的结果
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid]), (int)number1,
(int)number2);
// 从第二个32位片段中提取两个16位值
uint16_t number3 = static_cast<uint16_t>(frag2 & 0xFFFF); // 提取低16位
uint16_t number4 = static_cast<uint16_t>((frag2 >> 16) & 0xFFFF); // 提取高16位
// 打印第二个矩阵的结果
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid + 64]), (int)number3,
(int)number4);
}
对于四个矩阵的情况
__device__ __forceinline__ voidstmatrix_sync_aligned_m8n8_x4_b16(
uint32_t &d0, uint32_t &d1, uint32_t &d2, uint32_t &d3,
constuint32_t &address){
asmvolatile(
"stmatrix.sync.aligned.m8n8.x4.shared.b16 [%0], {%1, %2, %3, %4};" ::"r"(
address),
"r"(d0), "r"(d1), "r"(d2), "r"(d3));
}
__global__ voidstmatrix(uint16_t *value){
constexprint N = 64;
__shared__ uint16_t smem[4 * N];
auto tid = threadIdx.x;
constuint32_t offset_rows = sizeof(uint16_t) * (tid % 8) * 8;
constuint32_t offset_matrix = sizeof(uint16_t) * ((tid / 8) % 4) * 64;
constuint32_t offset = offset_rows + offset_matrix;
constuint32_t address = __cvta_generic_to_shared(smem) + offset;
uint32_t frag1 = 0x00000000;
frag1 |= (tid * 2 + 0);
frag1 |= (tid * 2 + 1) << 16;
uint32_t frag2 = 0x00000000;
frag2 |= (tid * 2 + 0 + 64);
frag2 |= (tid * 2 + 1 + 64) << 16;
uint32_t frag3 = 0x00000000;
frag3 |= (tid * 2 + 0 + 128);
frag3 |= (tid * 2 + 1 + 128) << 16;
uint32_t frag4 = 0x00000000;
frag4 |= (tid * 2 + 0 + 192);
frag4 |= (tid * 2 + 1 + 192) << 16;
__syncthreads();
stmatrix_sync_aligned_m8n8_x4_b16(frag1, frag2, frag3, frag4, address);
__syncthreads();
uint16_t number1 = static_cast<uint16_t>(frag1 & 0xFFFF);
uint16_t number2 = static_cast<uint16_t>((frag1 >> 16) & 0xFFFF);
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid]), (int)number1,
(int)number2);
uint16_t number3 = static_cast<uint16_t>(frag2 & 0xFFFF);
uint16_t number4 = static_cast<uint16_t>((frag2 >> 16) & 0xFFFF);
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid + 64]), (int)number3,
(int)number4);
uint16_t number5 = static_cast<uint16_t>(frag3 & 0xFFFF);
uint16_t number6 = static_cast<uint16_t>((frag3 >> 16) & 0xFFFF);
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid + 128]),
(int)number5, (int)number6);
uint16_t number7 = static_cast<uint16_t>(frag4 & 0xFFFF);
uint16_t number8 = static_cast<uint16_t>((frag4 >> 16) & 0xFFFF);
printf("%d -> %d %d %d n", tid, (int)(smem[2 * tid + 192]),
(int)number7, (int)number8);
}
我们需要做的就是初始化更多的fragments。当存储到2个矩阵时我们需要提供2个fragments,当存储到4个矩阵时我们需要提供4个fragments。
结论
我希望这篇博客对以下方面有所帮助:
-
详细理解ldmatrix和stmatrix指令 -
通过观察这两条指令之间的对称性来加深理解。如果你想了解更多,可以参考PTX文档。我很乐意收到你对这篇博客的反馈,并讨论CUDA及相关话题。如果你想联系我,可以在LinkedIn上添加我(https://www.linkedin.com/in/simon-veitner-174a681b6/)。代码可以在我的代码仓库(https://github.com/simveit/load_and_store)中找到。
公众号后台回复“数据集”获取100+深度学习各方向资源整理
极市干货
点击阅读原文进入CV社区
收获更多技术干货
